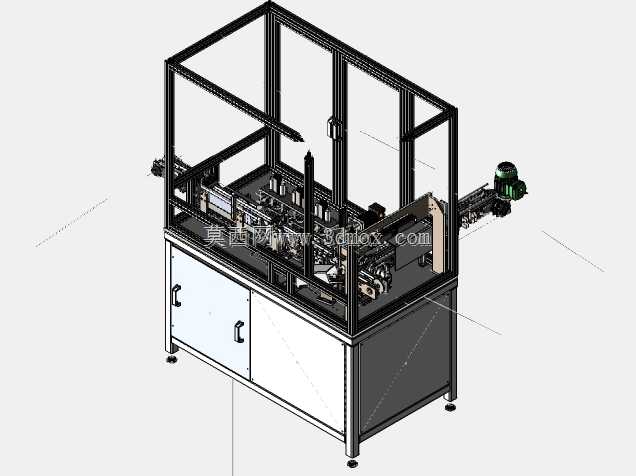

热继电器功率自动检测设备结构设计

热继电器出厂前的功率检测环节，长期存在人工上料对位偏差、多工位节拍不匹配、拧松工序扭矩波动大、测试后器件降温慢导致的复检误差等现场痛点，这套检测设备的结构设计完全围绕产线实际工况做适配，没有冗余的装饰性结构。机架采用静电喷涂钢制框架搭配铝型材防护隔断，铝型材的槽口直接嵌入聚碳酸酯透明板，不用额外打孔安装压条，既满足车间安全防护的视线要求，又能快速拆卸清理工位积灰，钢制框架的焊接位置全部做了铣平处理，和铝型材连接的角件公差控制在0.2mm以内，避免长期运行产生的振动导致连接松动。两段输送机构共用同一台齿轮减速电机驱动，传动轴之间用弹性联轴器连接，抵消安装时的同轴度误差，输送面的高度和前端产线出线端完全齐平，不用额外增加过渡导板，减少器件卡料的概率。三十个气动执行机构按工位排布分成三组，每组的气路单独配置调压阀，不同工位的夹取力度可以独立调整，避免夹伤热继电器的塑料外壳，分度步进器的定位销采用锥面设计，每次转位的重复定位精度控制在0.15mm以内，刚好匹配测试探针的对位公差，不用额外增加视觉校正环节就能保证探针和器件触点完全接触。同步拧松工位和伺服电机的联动做了间隙补偿设计，伺服电机的输出端和拧松头之间加装了微型弹性缓冲垫，哪怕器件的螺丝位置有轻微偏差，也能保证批头完全卡入螺丝槽，不会出现滑牙问题。冷却通道的出风口正对测试后的器件触点位置，风道采用渐扩式设计，风速均匀覆盖整个工位，不用额外增加导流板就能让器件在一个节拍内降到安全温度，避免高温导致的测试数据漂移。气动机械手的旋转爪采用硬质阳极氧化处理，表面做防滑纹路，夹取不同规格的热继电器时不用更换夹爪，旋转角度的硬限位做了缓冲阻尼，转位到位时没有刚性碰撞，长期运行也不会出现定位偏移。所有走线和气管全部藏在铝型材的槽内，外部没有裸露的管线，既避免车间杂物勾挂管线，又方便后期维护时快速排查故障，每个工位的传感器安装座都做了长圆孔设计，调试时可以根据不同型号的热继电器微调位置，不用重新加工安装件。
