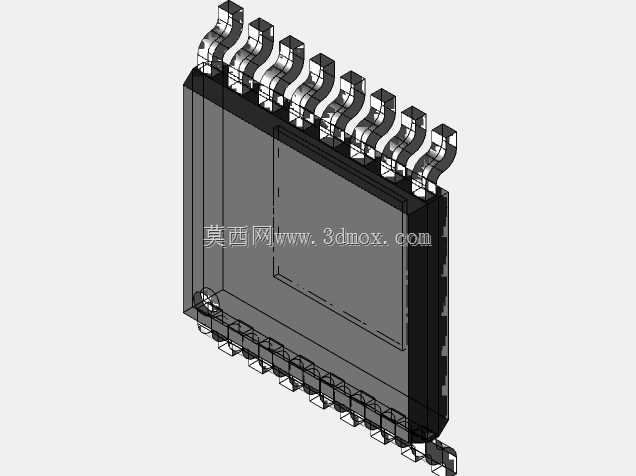

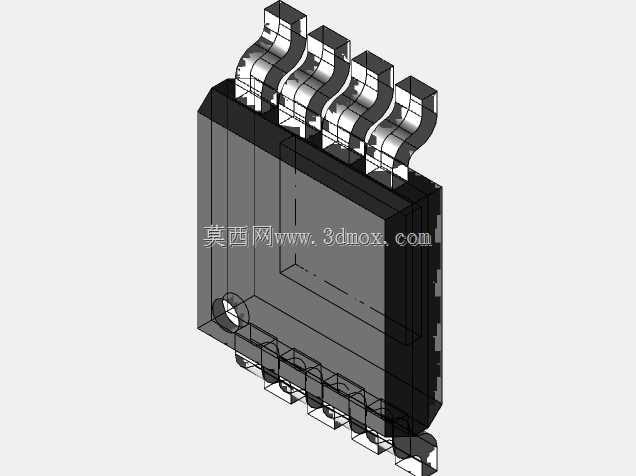

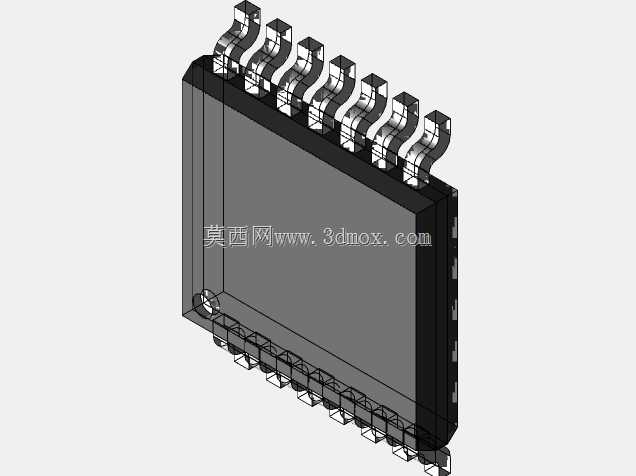

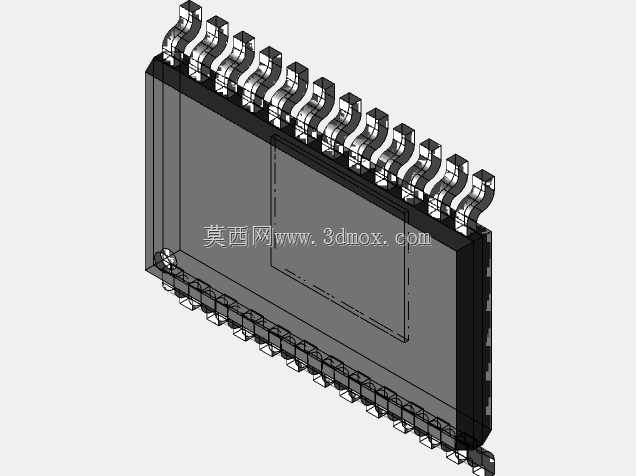

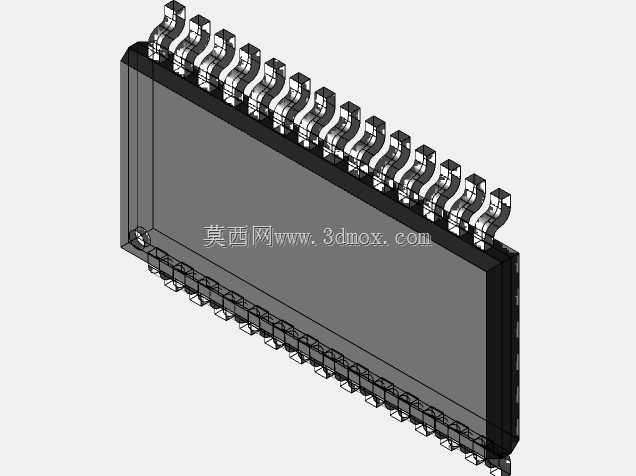

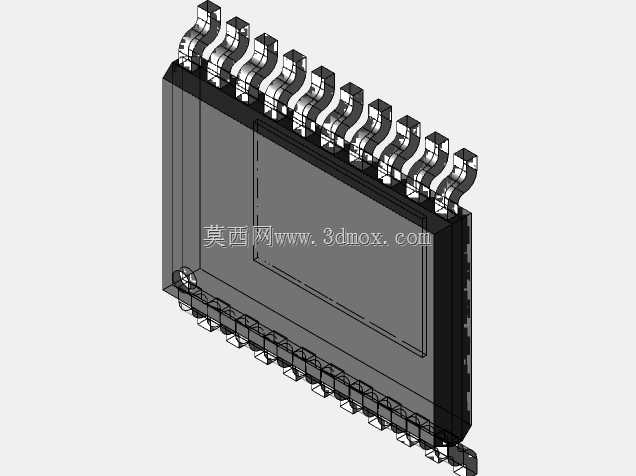

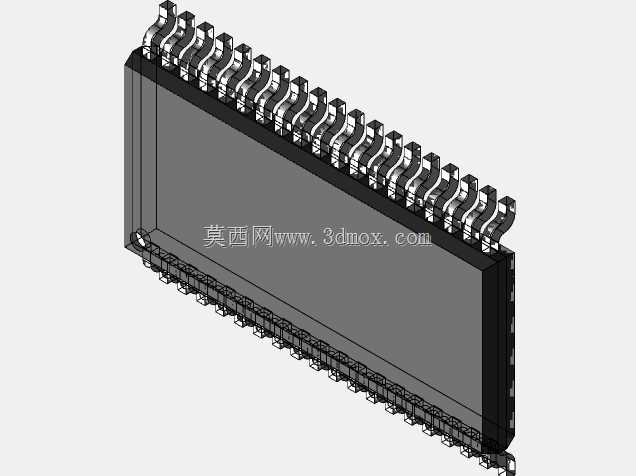

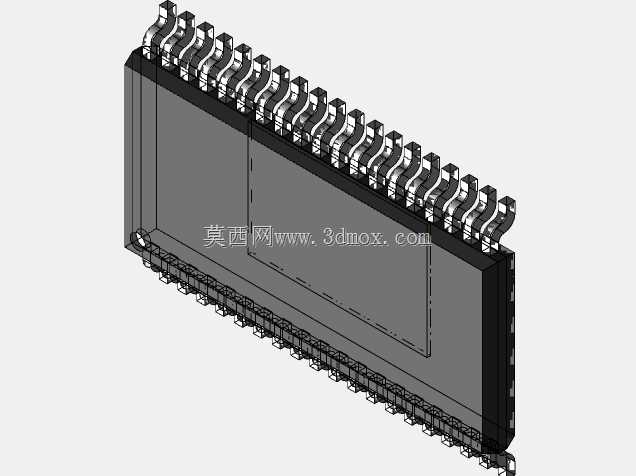

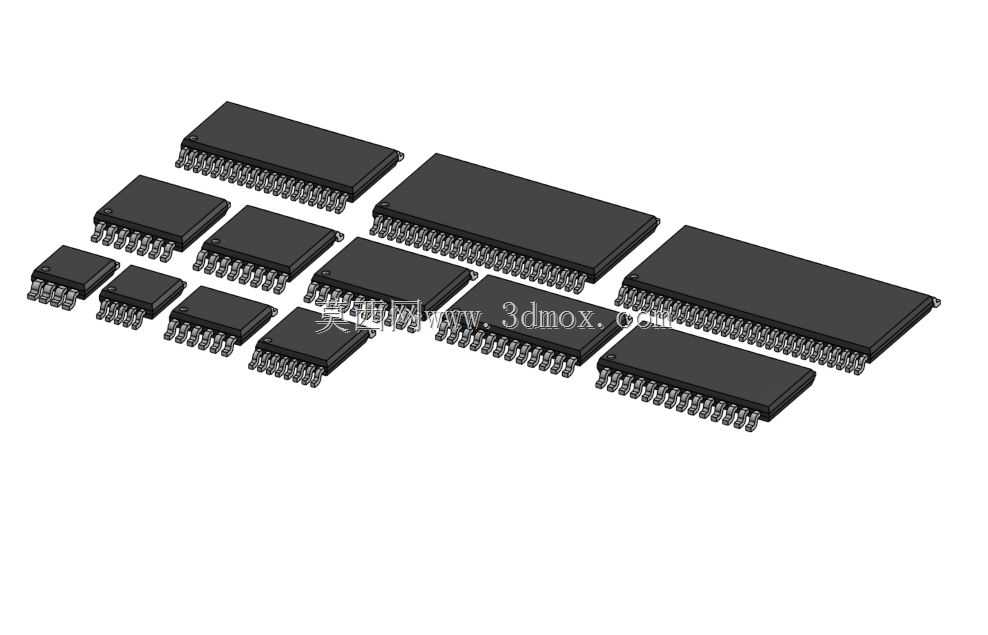

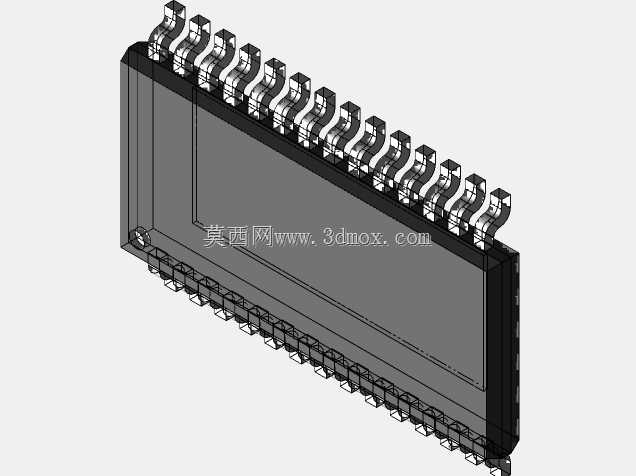

多规格MSOP与TSSOP芯片封装三维结构

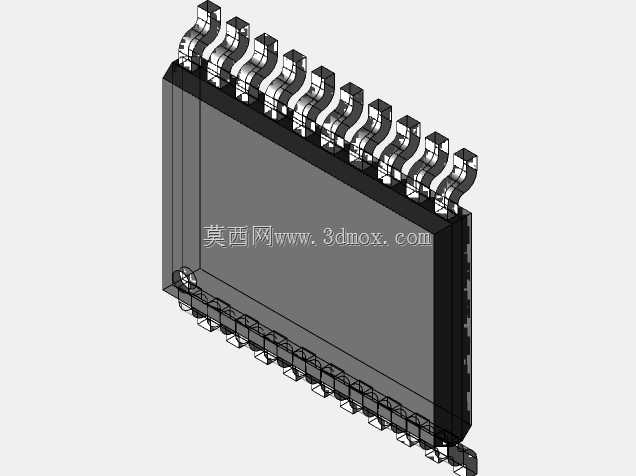

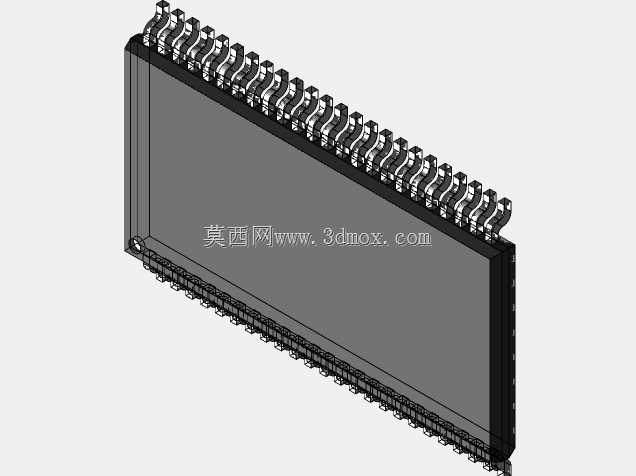

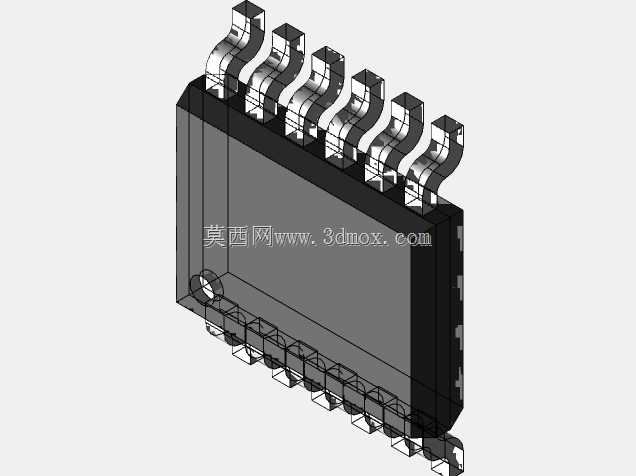

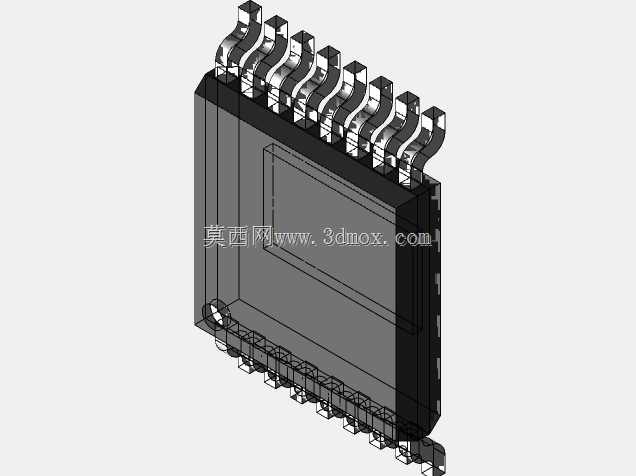

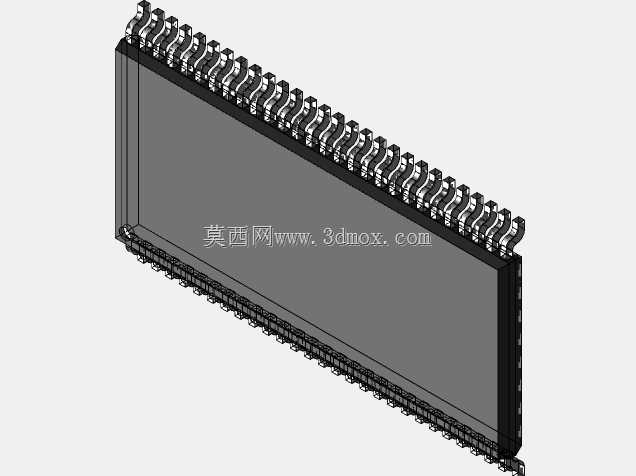

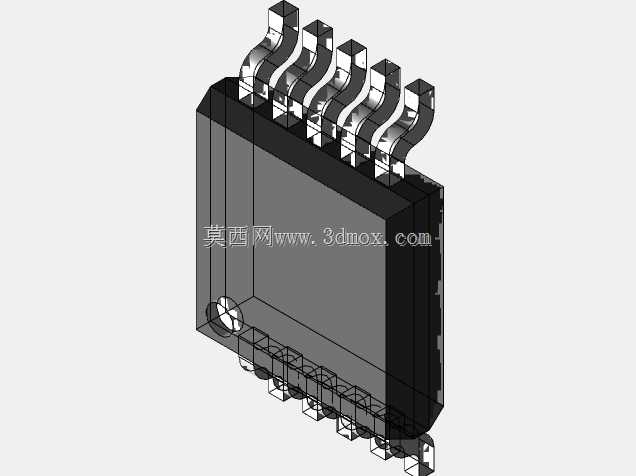

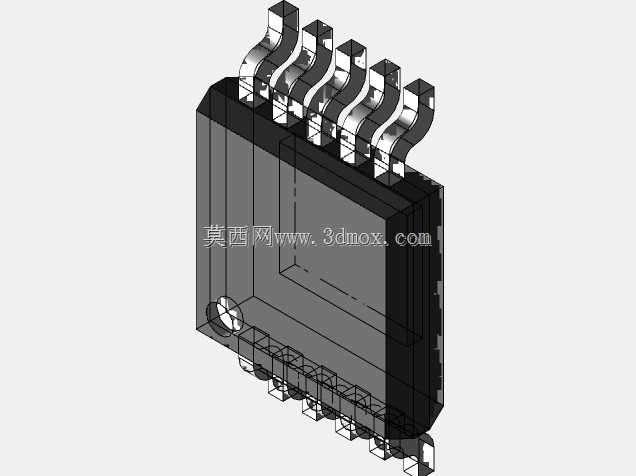

表面贴装芯片封装的引脚共面度偏差，一直是SMT产线最容易触发虚焊、桥接缺陷的核心诱因，不少设计阶段忽略的封装尺寸公差，到回流焊环节才暴露问题，整批板件返工成本极高。这套封装结构完全贴合亚德诺半导体的官方封装规范，把不同引脚数、不同本体宽度的MSOP、TSSOP封装的引脚成型角度、引脚伸出长度、本体底部悬空高度都做了精准还原，没有为了视觉效果随意简化引脚的弯折弧度。

不同规格封装的尺寸边界卡得极严，0.5mm间距和0.65mm间距的引脚宽度差不到0.15mm，建模时特意把引脚根部的应力释放圆弧做了区分，避免后续做PCB封装库时出现焊盘匹配偏差。3mm宽度的窄体MSOP和4.4mm宽度的宽体TSSOP，本体侧面的脱模斜度也按照实际塑封工艺参数设置，没有做成垂直侧壁，更贴近真实量产封装的外形特征。

引脚末端的共面度公差控制在0.1mm以内，和实际元器件的出厂检验标准对齐，导入PCB装配仿真时，可以直接模拟吸嘴取料、贴装压力下的引脚微形变，提前预判不同厚度锡膏印刷量下的焊接良率。不同引脚数的封装，引脚之间的间隙也严格对应规格书参数，不会出现高密度引脚封装的间隙被放大、导致后续做DFM检查时误判桥接风险的问题。

塑封本体表面的细微麻面质感也做了还原，不是光滑的理想平面，渲染出的效果和实际元器件外观几乎一致，做产品宣传动画或者实训教学演示时，不需要额外调整材质参数就能直接使用。封装本体的标识区域预留了平整面，后续可以快速添加芯片型号、丝印标识，不用再额外修整曲面。

这套结构可以直接用于PCB设计阶段的3D碰撞检查，验证连接器、散热片等周边器件和芯片本体的安全距离，避免打样后才发现元件干涉。对于电子工艺实训场景，学员可以直观观察不同封装的引脚排布差异，理解不同间距封装对SMT工艺参数的要求，比单纯看二维规格书的理解效率高很多。
