仓储托盘转运AGV叉车结构设计

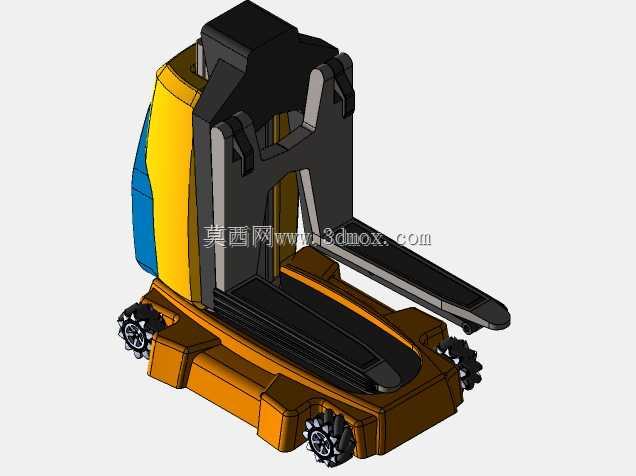

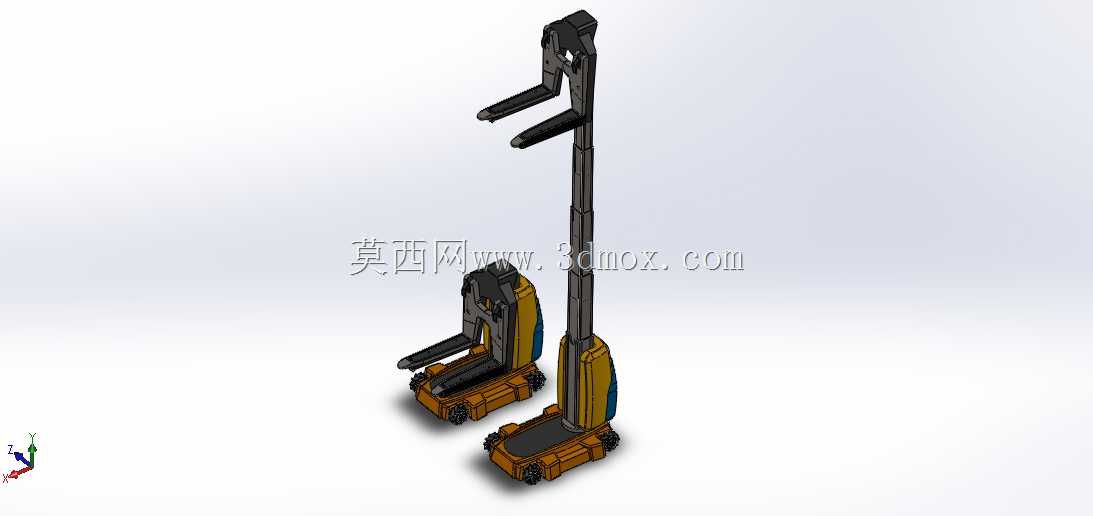

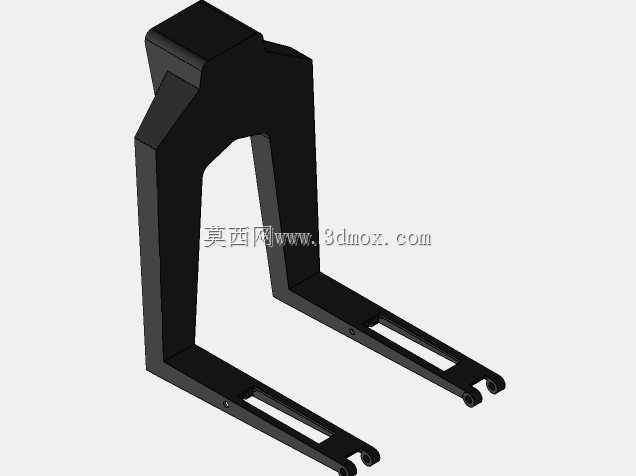

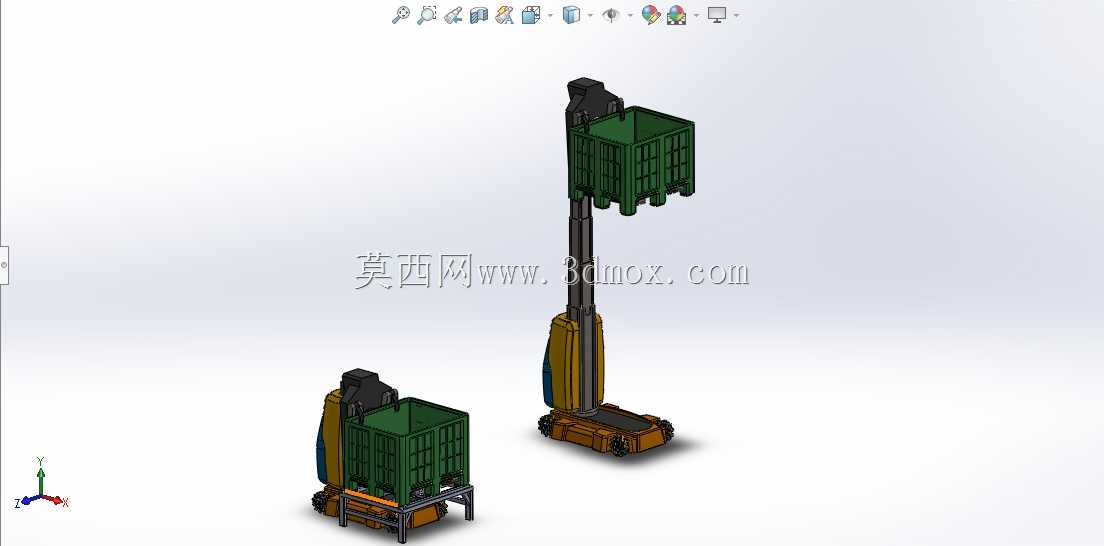

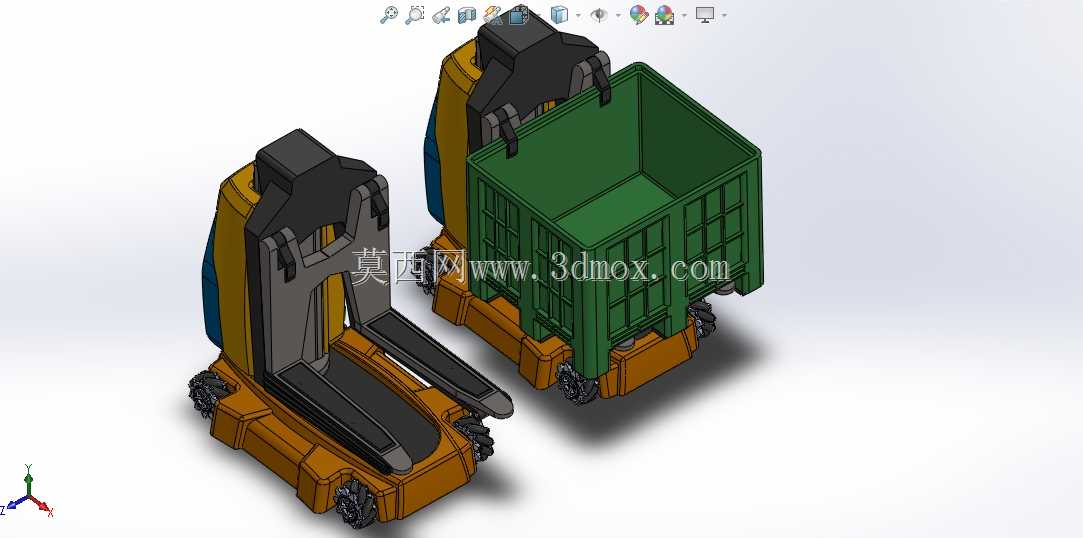

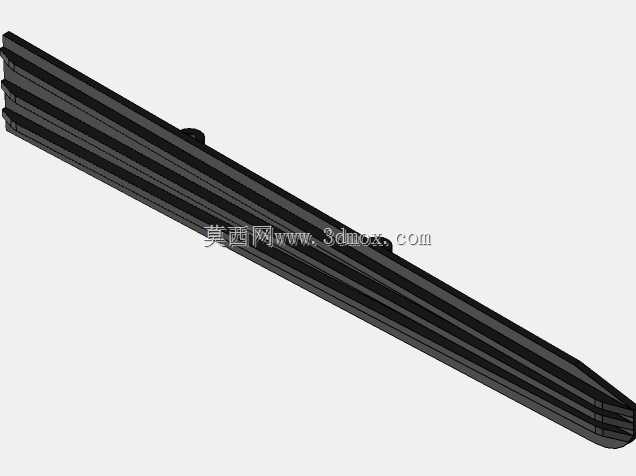

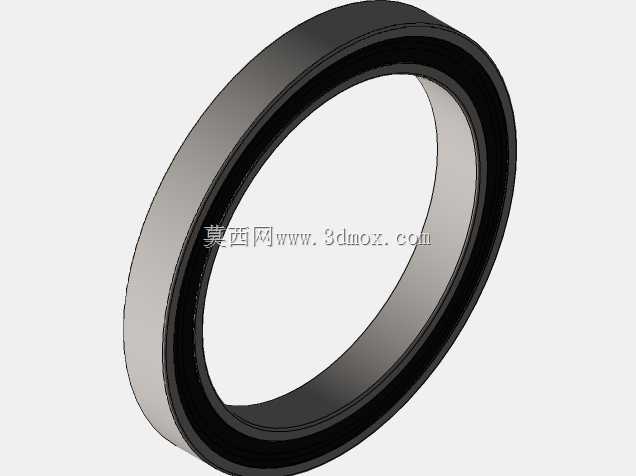

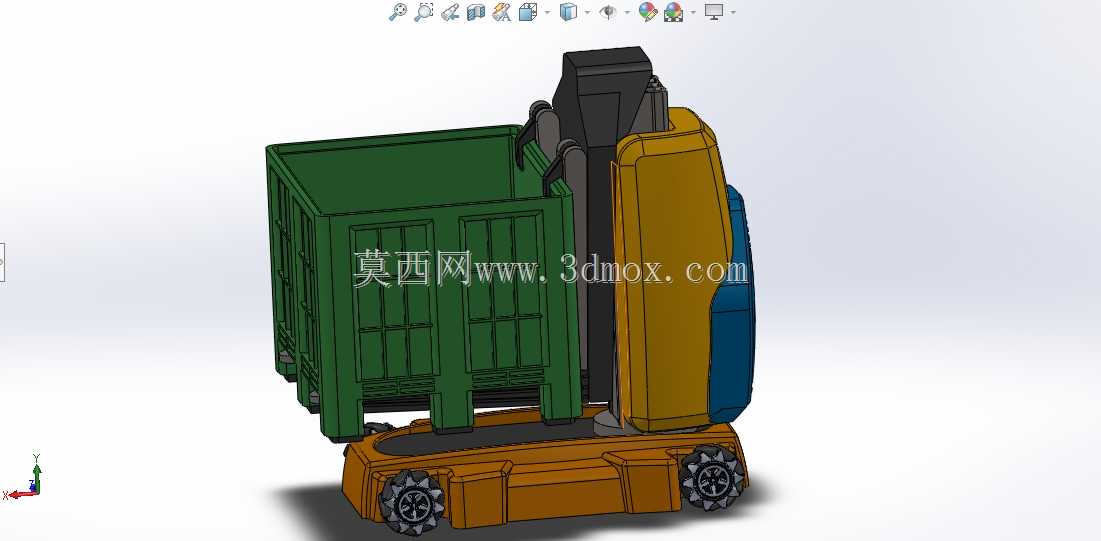

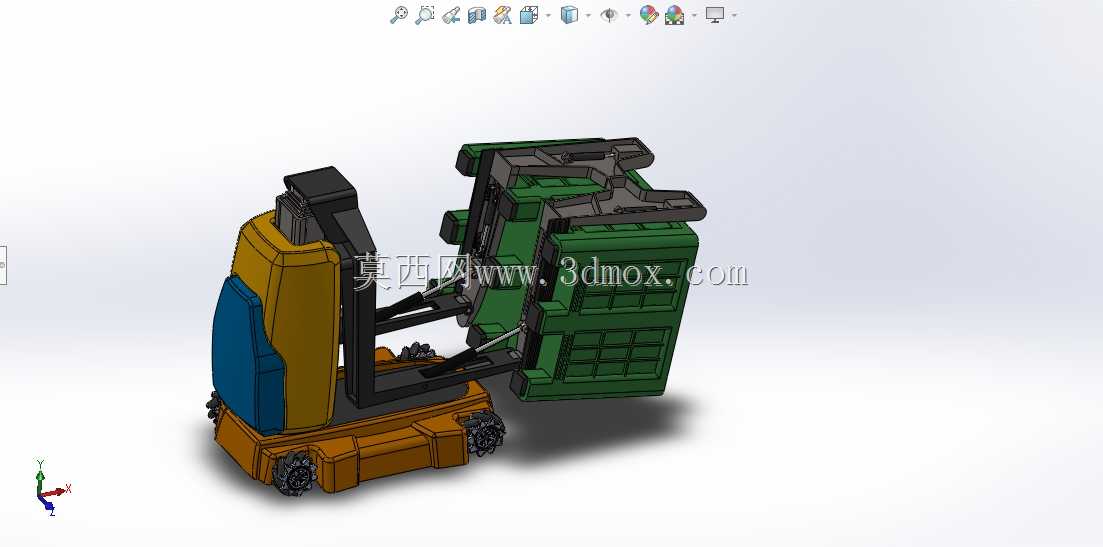

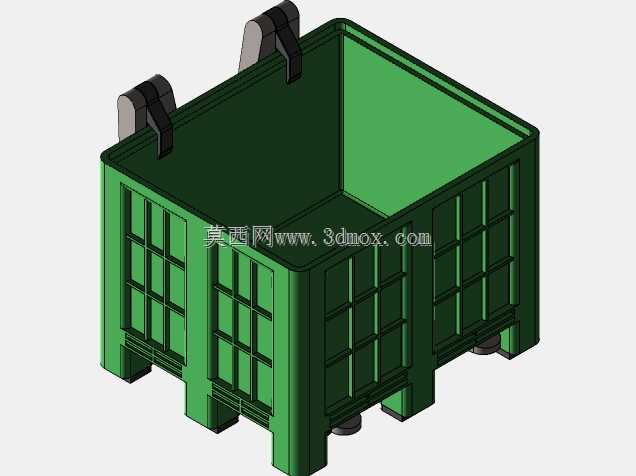

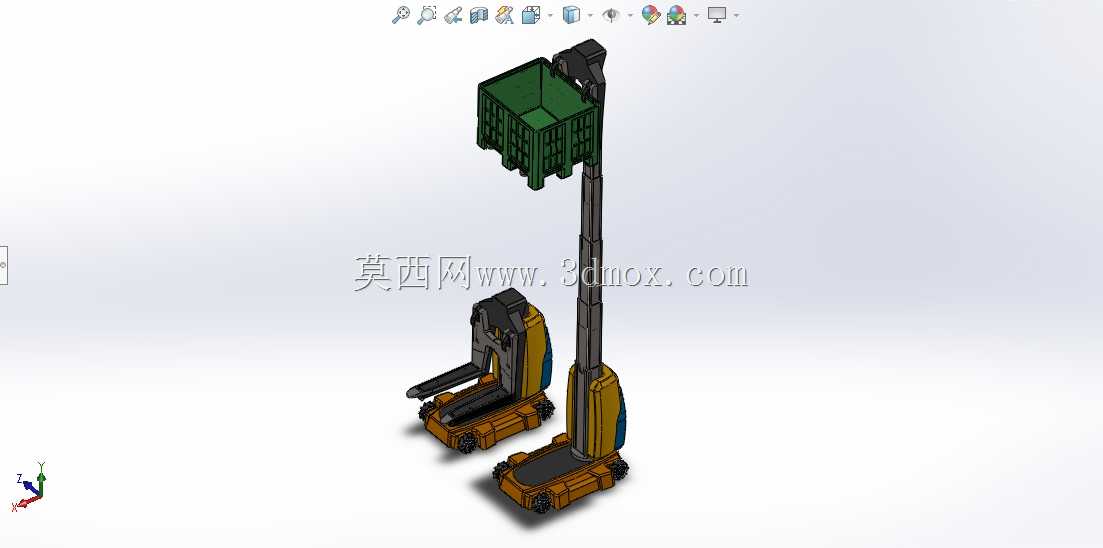

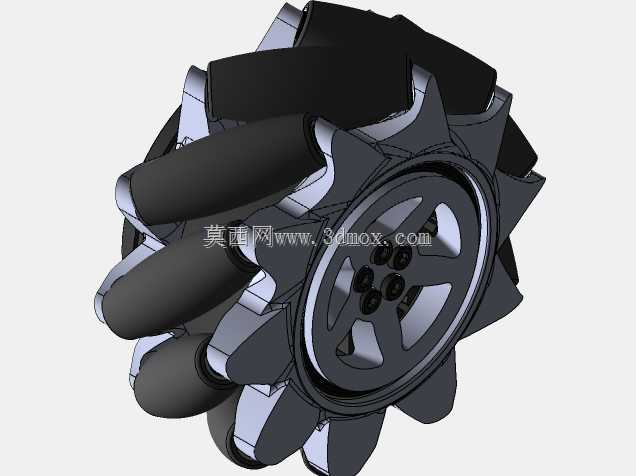

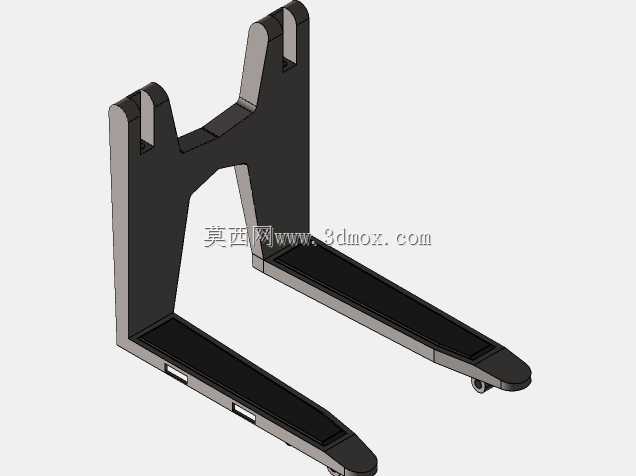

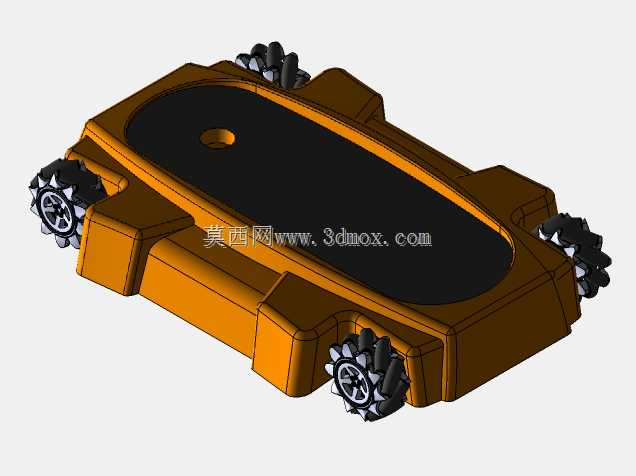

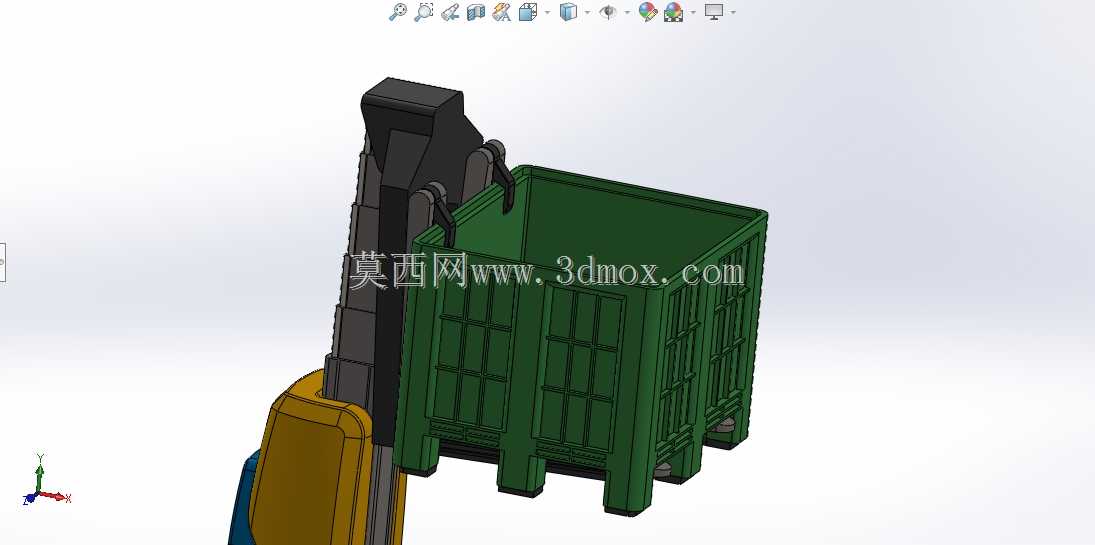

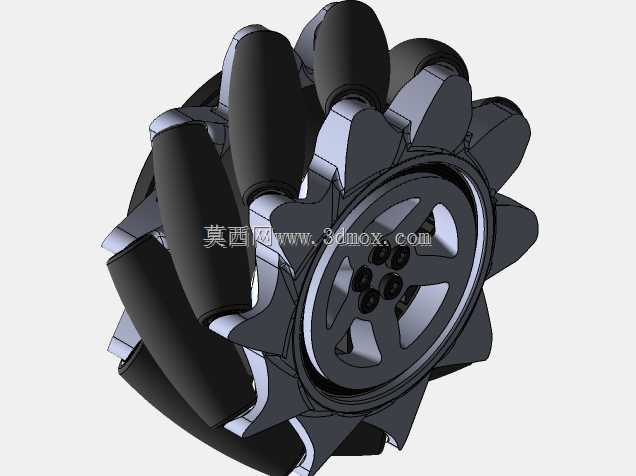

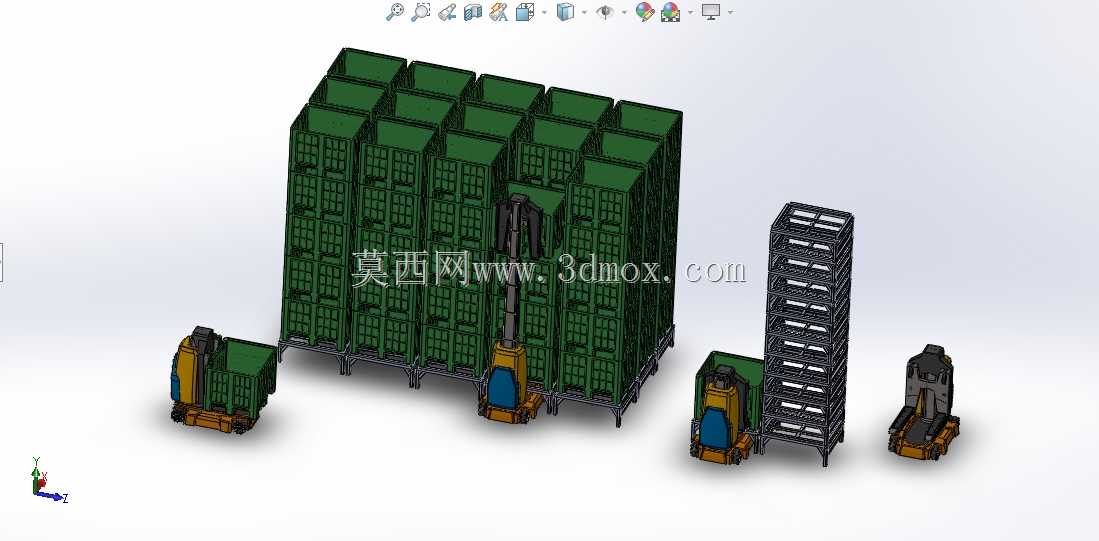

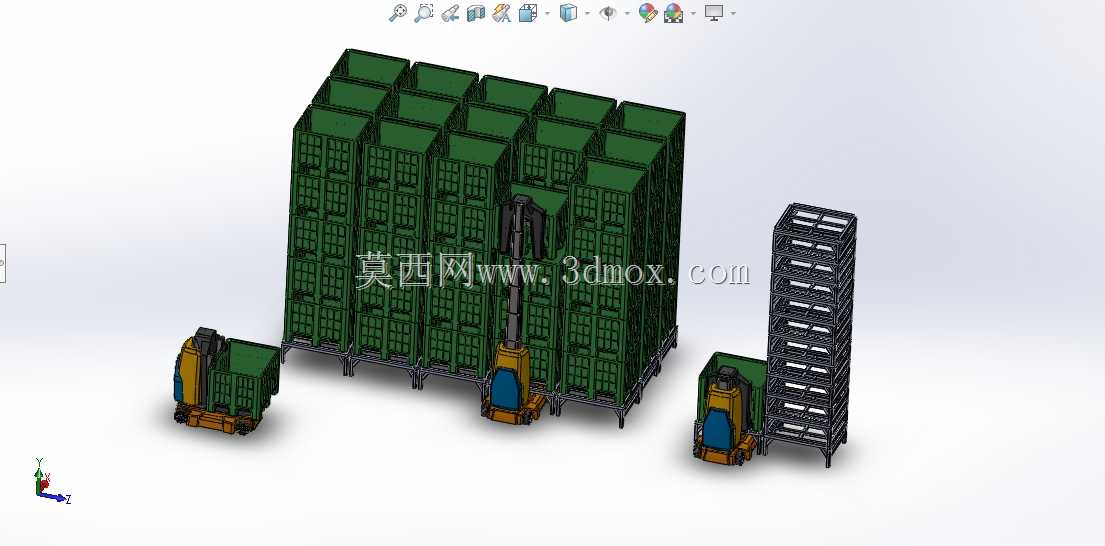

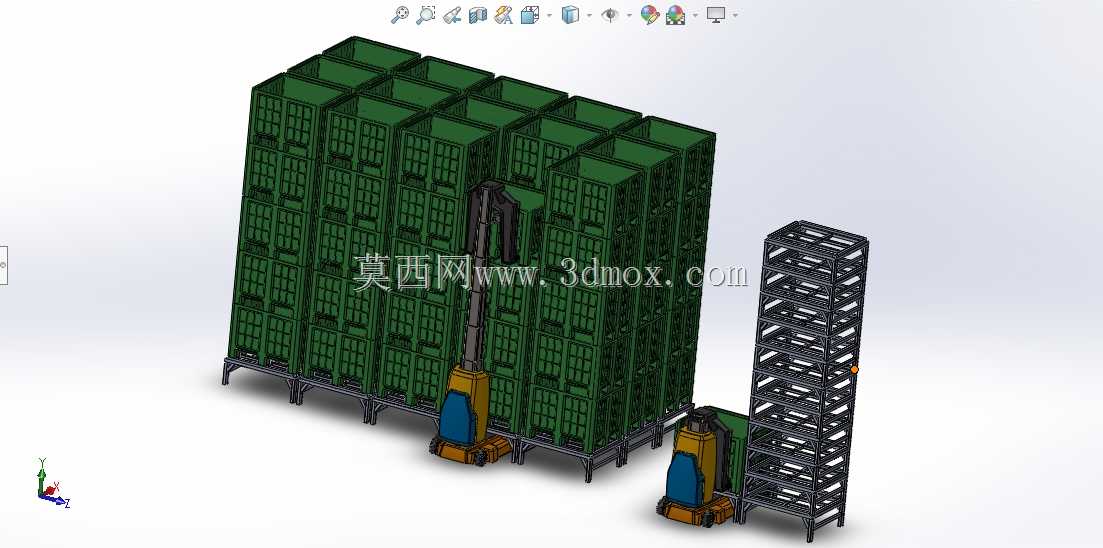

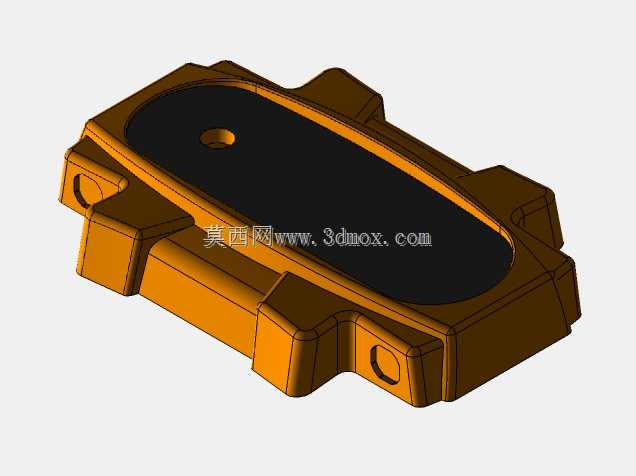

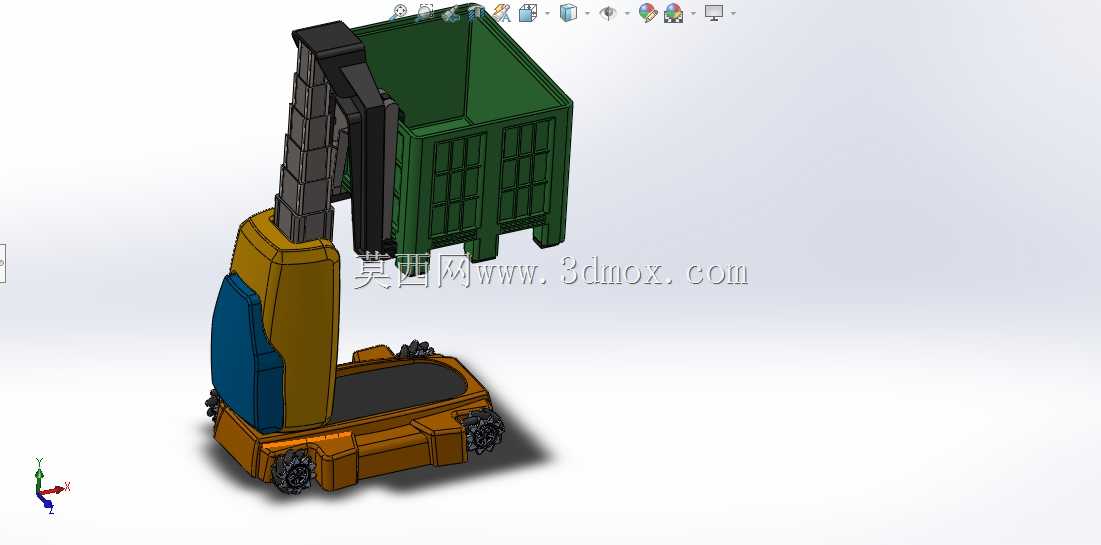

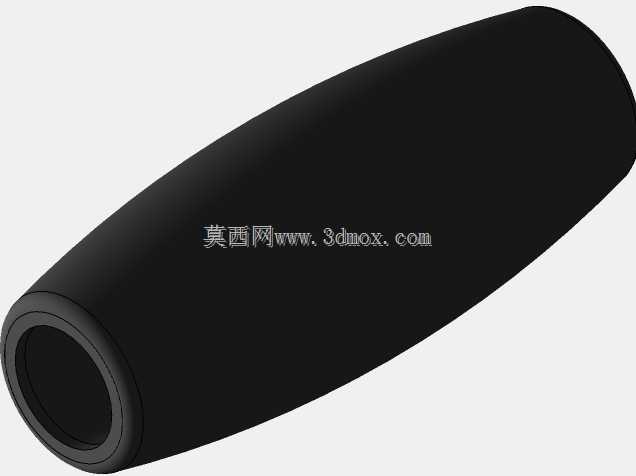

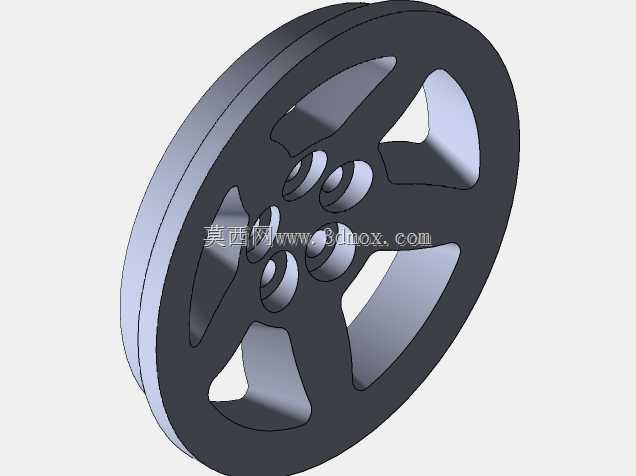

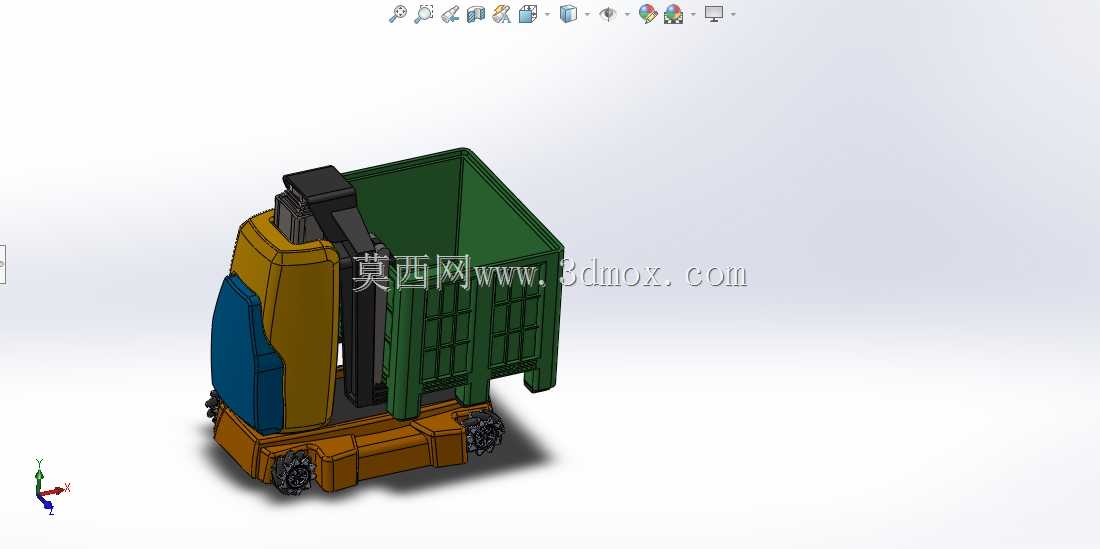

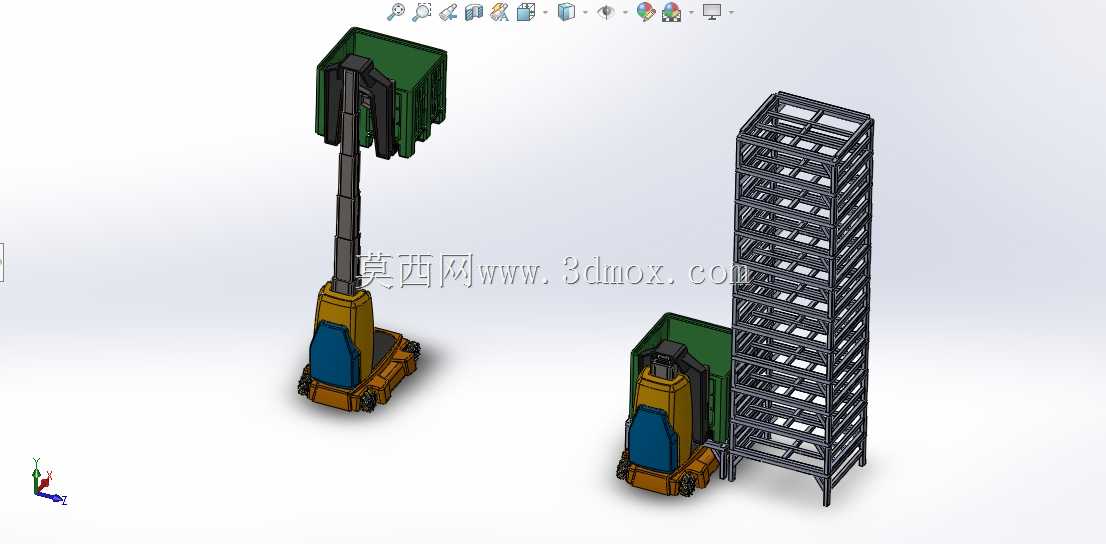

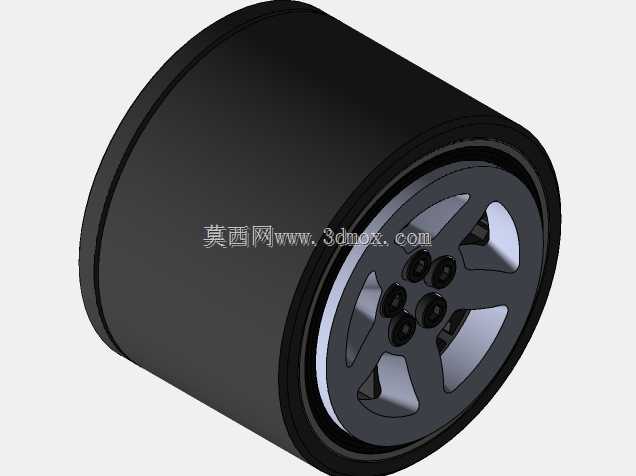

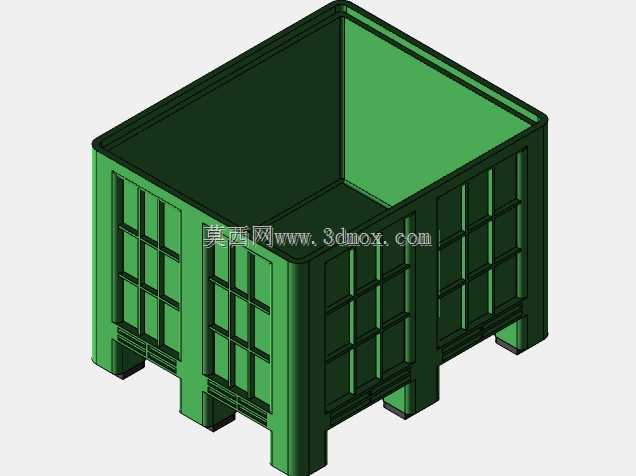

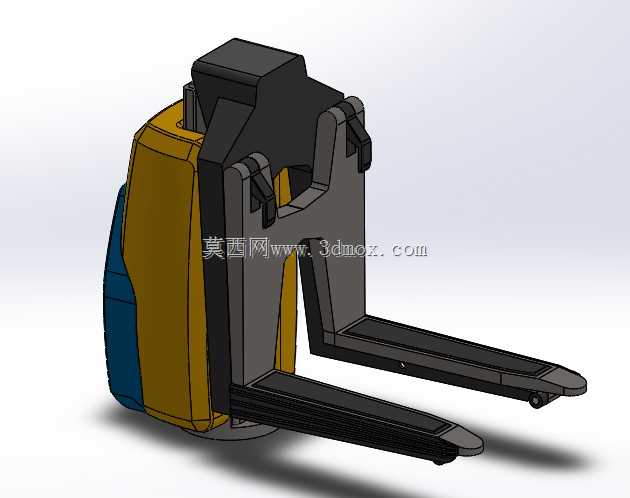

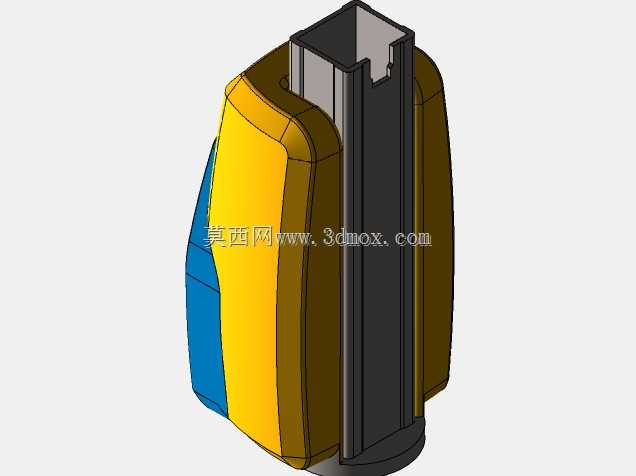

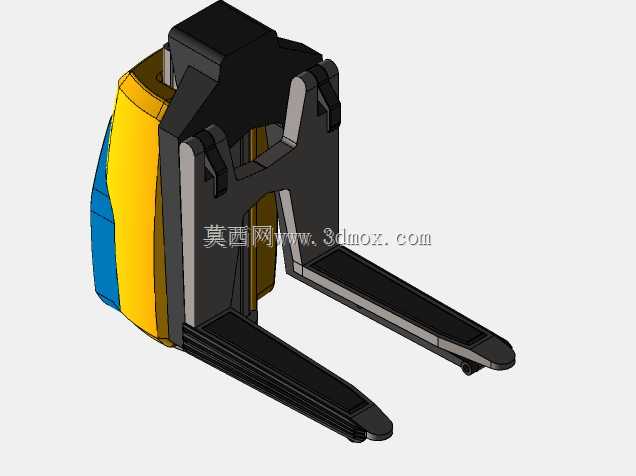

仓储现场的窄通道转运工况，对AGV的轮廓通过性、货叉对位精度都有极高要求，常规人工叉车的转弯半径冗余设计，在密集存储货架区往往会出现剐蹭货架腿、托盘对位偏差的问题。这套AGV叉车的驱动轮组采用了偏置式布局，将舵轮与承重轮的间距压缩到最小，整车回转中心贴近货叉根部，在1.8米宽的通道内即可完成90度直角转向取放托盘，不需要额外预留转向冗余空间。门架部分做了分段式减重设计，起升导轨的截面不是常规的矩形槽钢，而是采用了带内凹导向槽的异形截面，货叉架的滚轮嵌入槽内，侧向间隙控制在0.2mm以内，即使满载起升1.2米高度，货叉端的侧向摆幅也不会超过1mm，完全适配自动化仓储系统的视觉对位公差要求。配套的料箱托盘底部做了定位凹槽，和货叉前端的凸起限位块精准契合，转运过程中即使急停急起，料箱也不会出现滑移偏移。车身外壳的曲面过渡做了圆弧倒角处理，所有外露棱边的圆角半径都大于15mm，避免现场人员磕碰受伤，同时外壳采用快拆式卡扣固定，不需要额外工具即可拆开检修内部的驱动模块与控制元件。电池仓布置在车身底部配重位置，既降低了整车重心提升行驶稳定性，也支持快速插拔换电，适配24小时不间断作业的仓储场景。货叉的起升油缸做了隐藏式布置，管路全部走门架内部的走线槽，不会外露勾挂到货物或者货架防护网，油缸的密封件选用耐磨损的聚氨酯材质，在仓储环境的粉尘工况下，使用寿命比常规外露油缸提升三倍以上。驱动轮的胎面选用高阻尼聚氨酯材质，在环氧地坪地面行驶不会留下胎印，同时抓地力足够，满载爬坡5度也不会出现打滑空转的情况。整车的传感器安装座做了可调式设计，激光雷达、防撞触边的安装位置可以根据现场货架高度、托盘尺寸灵活调整，不需要重新打孔改制车身结构，适配不同仓储场景的快速部署需求。
