立式液压弯杆成型工装结构设计

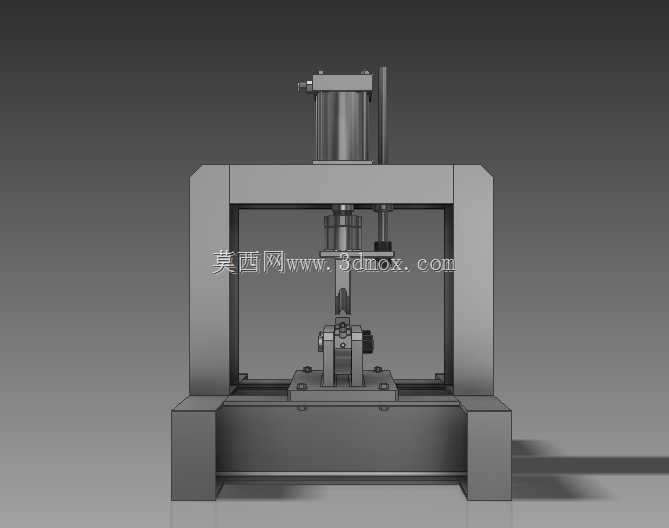

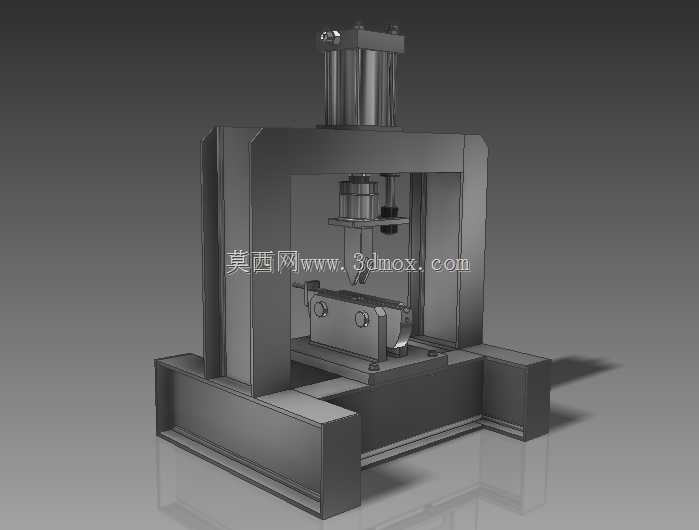

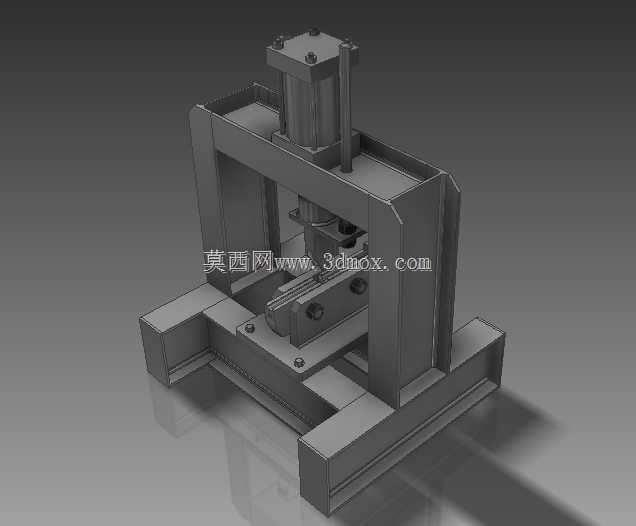

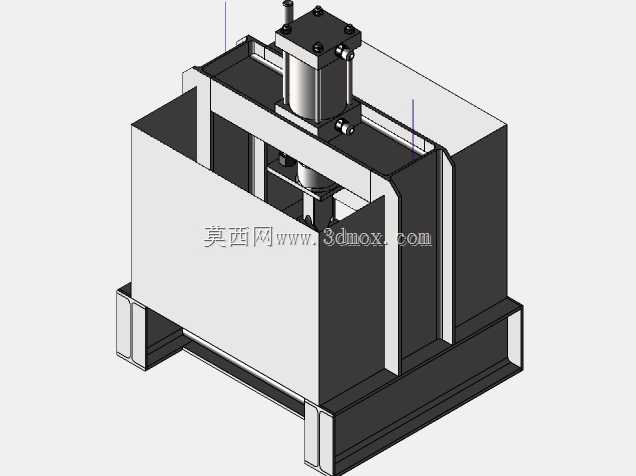

车间现场做小直径圆杆冷弯作业时，常出现杆身弯点偏移、压痕过深、两侧回弹量不一致的问题，这款立式液压弯杆结构刚好针对这些痛点做了针对性的结构适配。下模座的定位槽做了双侧可调的挡块设计，不需要每次换不同直径杆料都重新做整套定位工装，拧动侧边的紧定螺钉就能调整挡块间距，适配范围内的圆杆放上去就能自动对中，不会出现弯点偏斜的情况。上模的压头做了圆弧过渡的R角处理，和杆料接触的面做了淬硬层处理，压弯过程中不会在杆身表面压出明显凹痕，也不会因为长期冲压出现压头变形的问题。龙门式的框架结构做了加厚的侧板设计，两侧立柱和底座、顶梁的连接位置都做了加强筋，液压油缸垂直安装在顶梁中心位置，冲压时的受力完全沿中心轴线传递，不会出现偏载导致的框架变形，长期使用也能保证压弯精度。底座下方做了四个加宽的支撑脚，和地面接触的面积更大，冲压作业时设备不会出现晃动，不需要额外打膨胀螺栓固定就能直接放在车间地面使用，挪工位的时候也方便。下模的成型槽和上压头的同轴度公差控制在0.02mm以内，装配时只需要把下模座的定位销对准底座的销孔敲入，就能保证上下模的对中精度，不需要反复调试找正，后期维护更换易损件也能快速拆装。液压油缸的活塞杆和上压头的连接做了快拆结构，更换不同R角的压头只需要拧动侧面的锁紧螺钉，不需要拆整个油缸的连接法兰，换型时间能缩短一半以上。两侧的导向柱和上模座的导套做了间隙配合，压头下行过程中不会出现径向偏移，哪怕是弯硬度偏高的合金杆料，也能保证弯曲角度的一致性，不会出现两侧弯曲半径不一样的情况。框架内侧预留了行程开关的安装位，可以根据不同杆料的弯曲需求调整下压行程，到设定位置油缸自动回位，不需要工人手动控制停止，避免压过头导致杆料报废。
