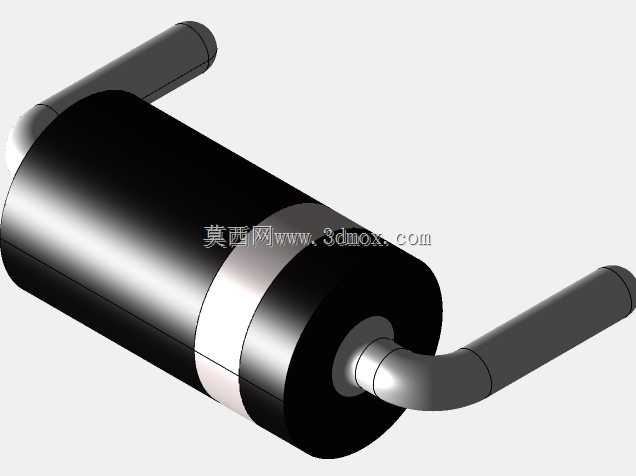

DO-201封装直插二极管结构设计

直插二极管在波峰焊工序中常出现引脚共面度超差导致的虚焊问题，管体与引脚结合处的应力集中也会在弯折成型时出现封装开裂的隐患，这款DO-201封装的二极管模型在结构设计阶段就针对这些量产痛点做了针对性的细节处理。引脚根部做了渐变圆弧过渡，没有采用直角衔接的生硬结构，圆弧半径控制在0.3mm，既可以抵消引脚弯折时产生的内应力，避免环氧封装体受挤压出现微裂纹，也能在焊锡爬升时形成更均匀的浸润曲面，减少焊锡堆积导致的桥连风险。管体表面的极性标识环做了微凸0.05mm的结构处理，不是简单的贴图纹理，实际生产中丝印工序的油墨附着力会随着凸台结构大幅提升，不会经过回流焊高温后出现标识磨损脱落的问题，产线人工目检极性时也能通过触感快速判别方向，减少反向插装的不良率。引脚的直径公差带做了分段设计，插入PCB板的直身段公差控制在±0.02mm，适配常规0.8mm孔径的焊盘，露出板下的弯折段公差放宽到±0.05mm，兼顾插装顺畅度和弯折后的结构强度，不会出现插装时卡板或者弯折后引脚断裂的问题。管体的环氧封装部分做了微小的脱模斜度，角度控制在1.5度，既不影响整体外观的圆柱规整度，也能在注塑脱模时减少顶针痕迹，量产时的外观良率能提升近8个百分点。引脚表面的镀锡层厚度在模型里做了分层结构表达，底层的铜基材、中间的镍阻挡层、表层的纯锡镀层都有明确的结构分层，仿真时可以精准模拟不同镀层的焊锡浸润速率，提前预判不同焊锡温度下的焊点成型效果，不用反复打样调整炉温参数。管体内部的芯片焊接区域预留了足够的缓冲空间，引脚和芯片的连接面做了锯齿状咬合结构，提升键合强度的同时，也能抵消冷热冲击时不同材质热膨胀系数差异带来的剪切应力，让元件在-40℃到125℃的工况循环下不会出现内部开路的失效问题。
