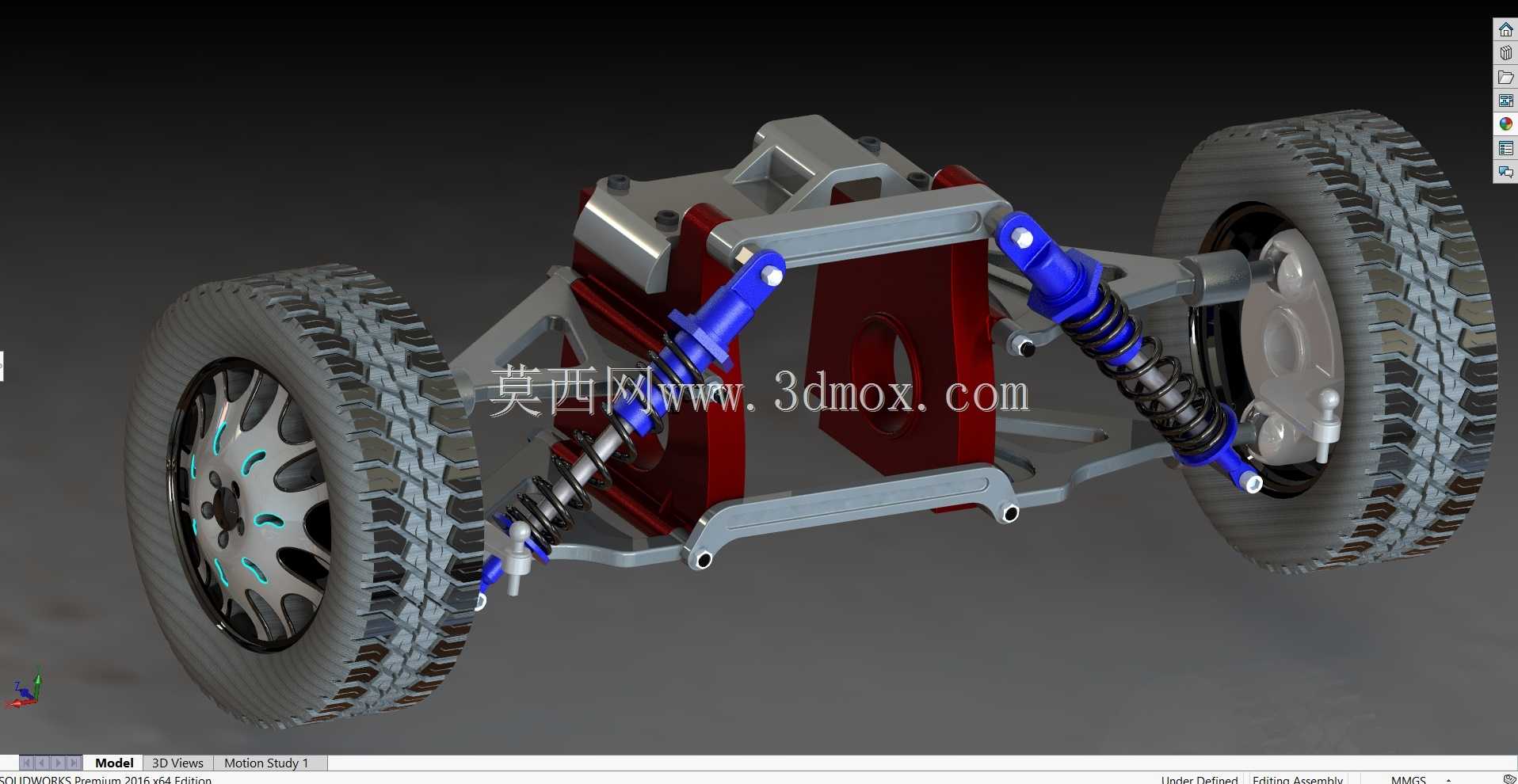

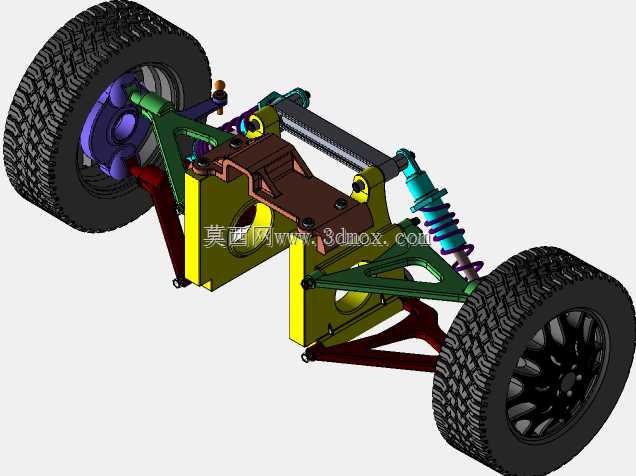

汽车双横臂独立悬架结构设计

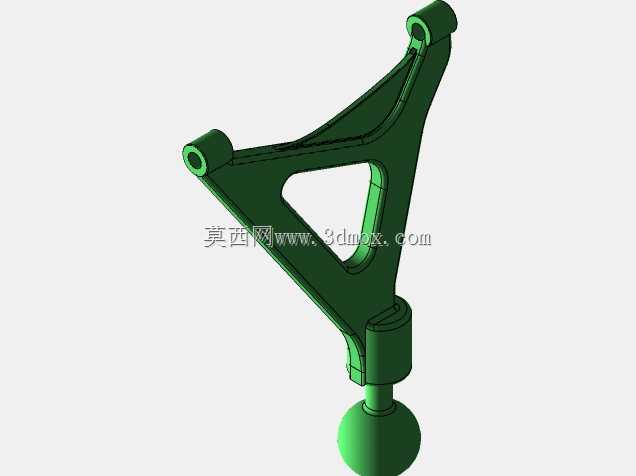

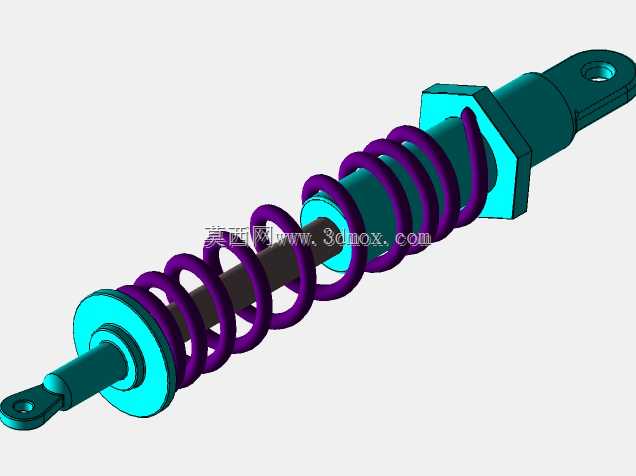

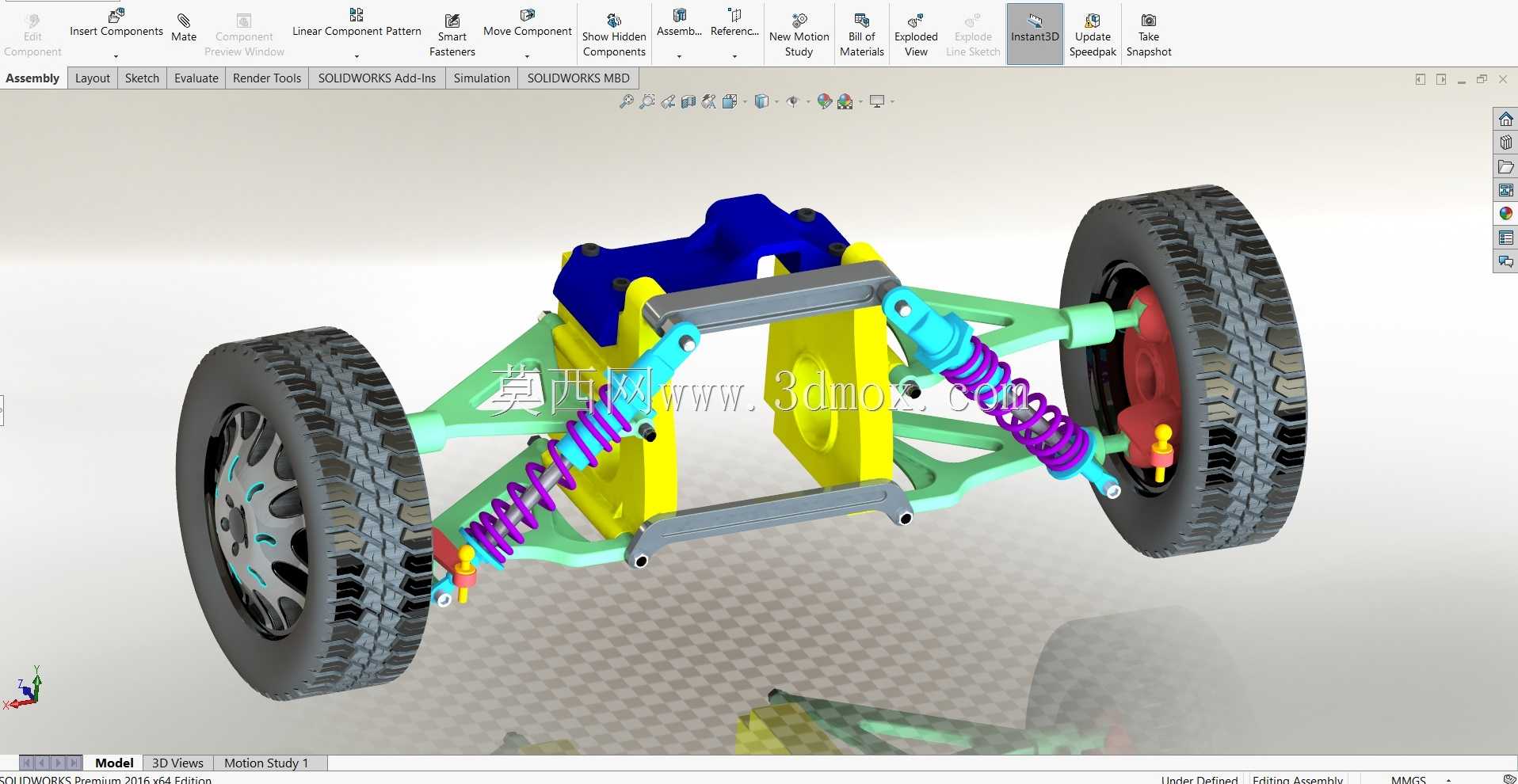

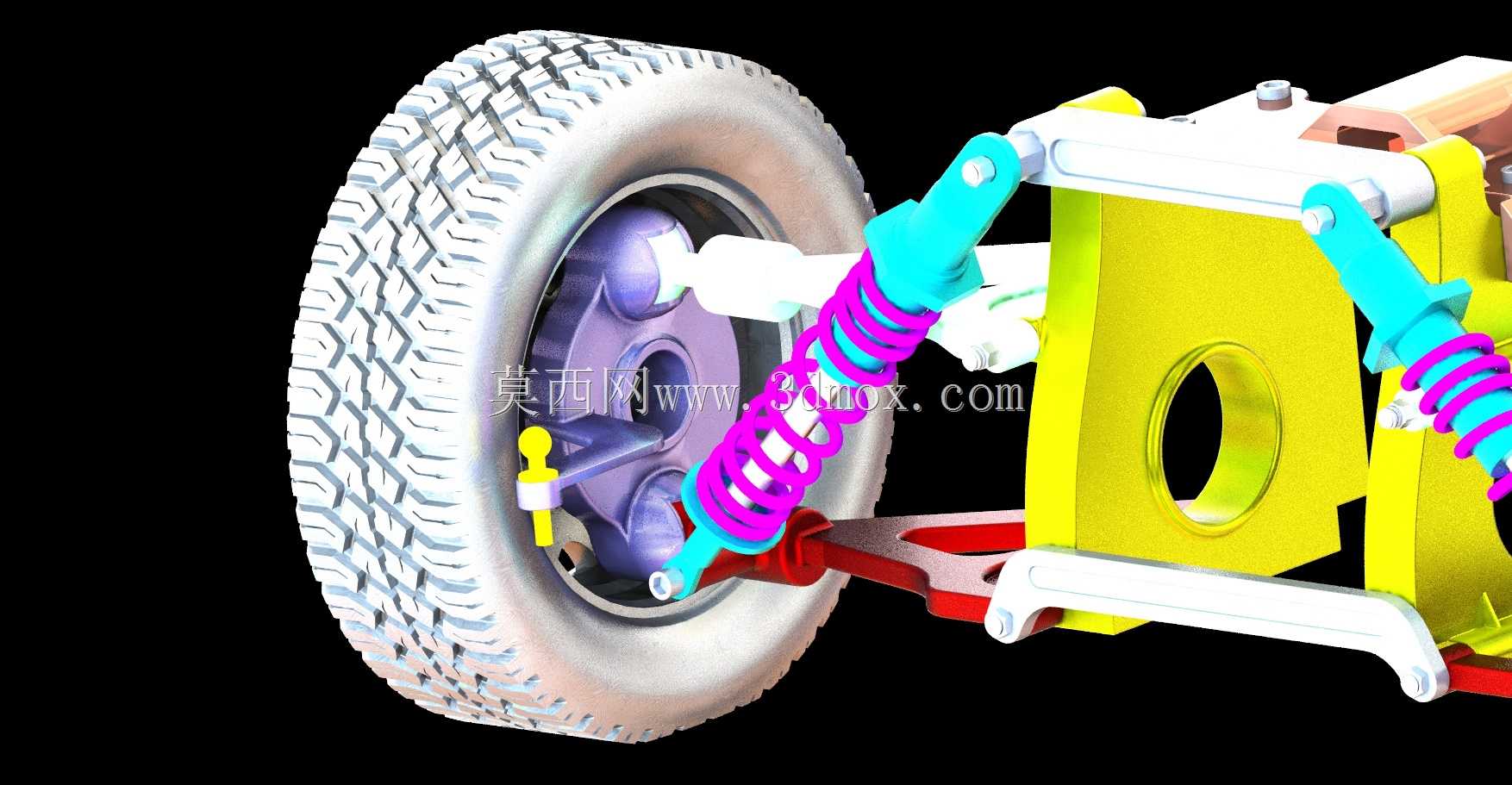

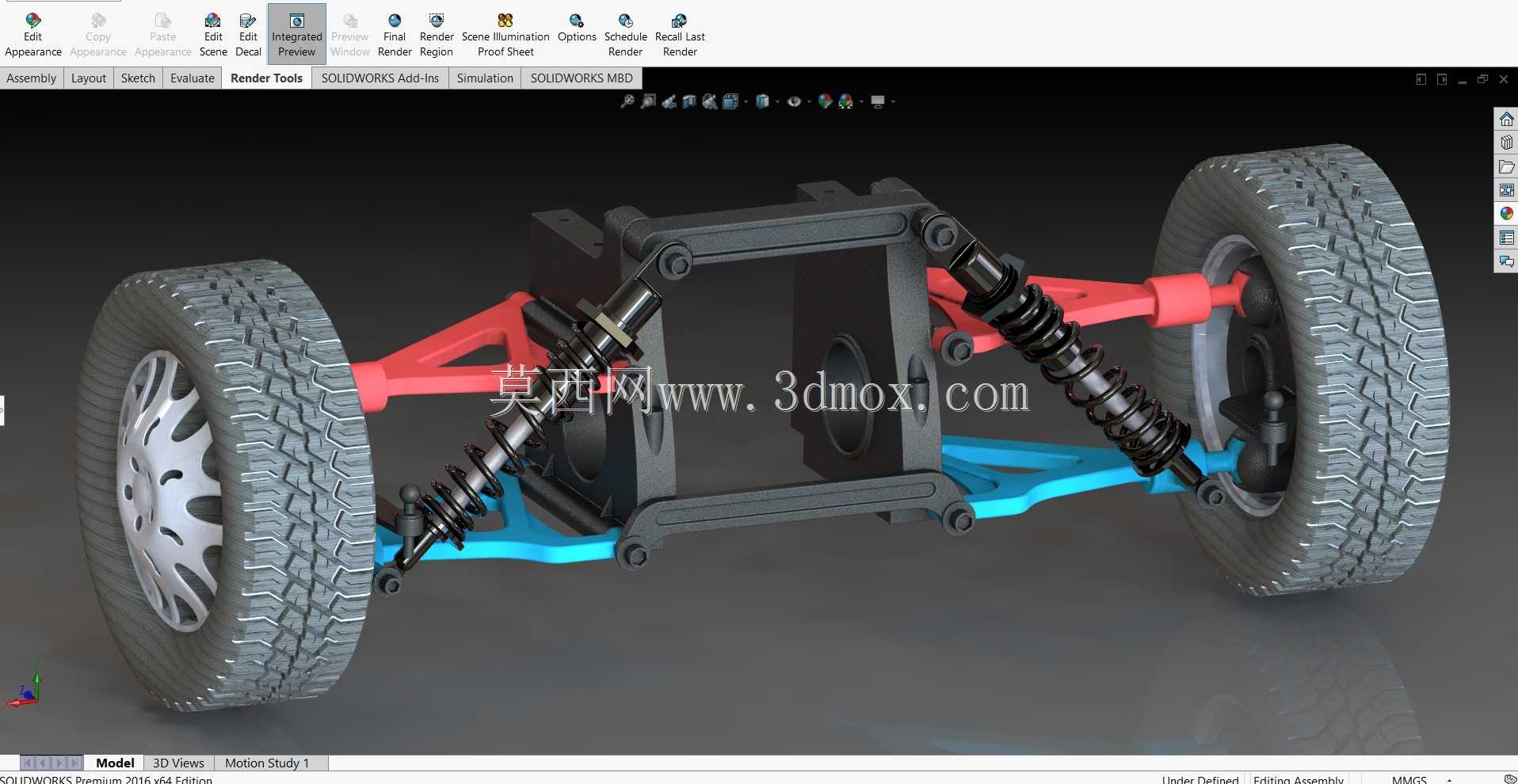

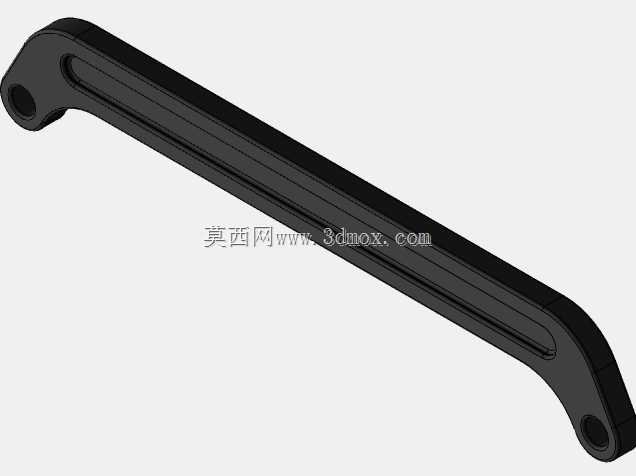

非铺装路面行驶时单侧车轮的跳动窜动会连带另一侧轮端定位参数偏移，传统非独立悬架的硬轴连接很难兼顾操控稳定性与乘坐滤震性，这套双横臂结构的设计核心就是从装配逻辑层面解决轮端运动干涉与定位参数保持的矛盾。上下叉臂的铰接点位置没有采用等长设计，上横臂长度略短于下臂，轮端上下跳动时轮距变化量被控制在胎面允许的滑移范围内，不会出现轮胎偏磨加剧的问题，同时主销后倾角与外倾角的变化曲线被调校到更适配民用车辆的转向回正需求。减震器与螺旋弹簧采用分体式布置，没有直接集成在转向节上，轮端的非簧载质量被有效降低，细碎颠簸路面的滤震响应速度更快，弹簧与减震器的铰接点位置避开了转向拉杆的运动包络，满打方向时不会出现部件磕碰的隐患。转向节的主销销轴与上下叉臂的衬套孔位预留了0.02mm的装配公差，既保证销轴转动的顺滑度，又不会出现旷量导致的高速行驶方向盘抖动。上下叉臂的铰接衬套采用偏置刚度设计，纵向刚度偏低用来吸收路面冲击，横向刚度偏高用来抑制过弯侧倾，不需要额外加装横向稳定杆就能达到不错的侧倾抑制效果。轮端轴承座的安装面做了止口定位设计，装配时不需要反复调整定位就能保证制动盘与卡钳的同轴度，减少售后维修的装配难度。转向拉杆的内外球头销中心与上下叉臂的瞬时转动中心处于同一平面，车轮跳动时不会出现转向干涉，方向盘不会出现路面颠簸导致的打手问题。这套结构的装配层级划分清晰，叉臂、减震、转向节三个模块可以独立分装后再总装到副车架上，生产线装配时不需要复杂的专用工装，售后更换易损件时也不需要拆解整个悬架总成，维护成本更低。
