先导式水压油压管路泄压减压阀结构

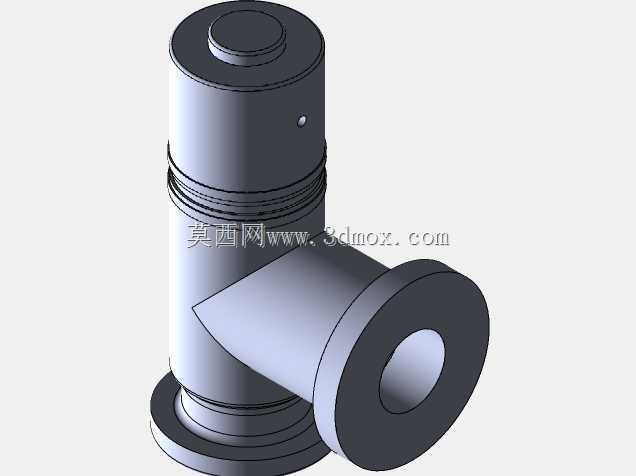

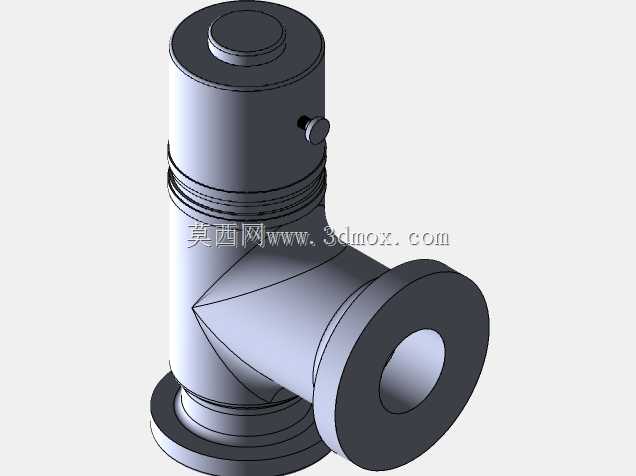

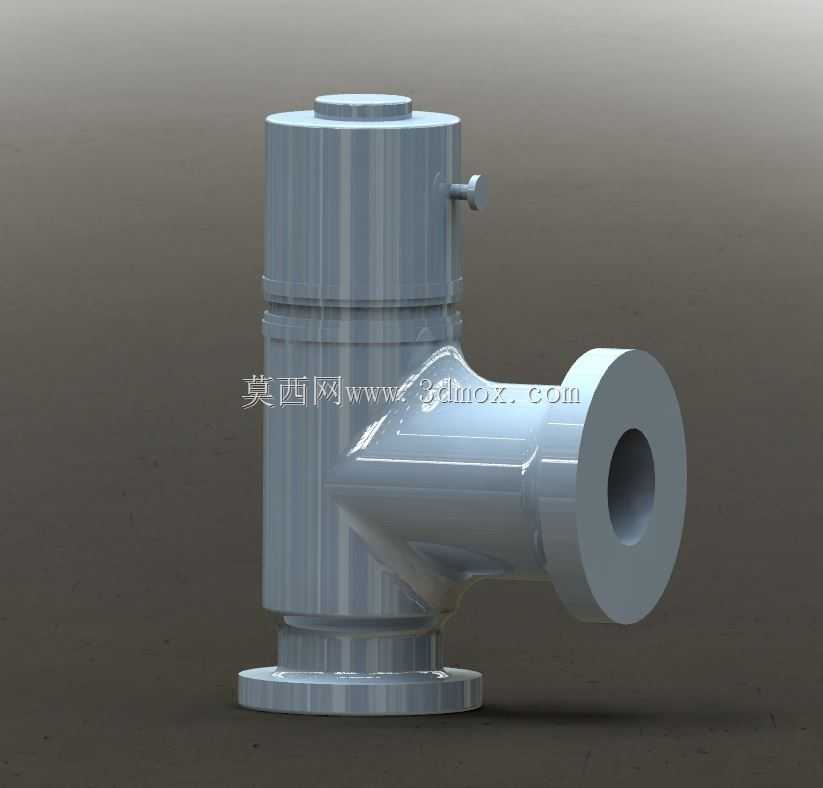

　　这款先导式泄压减压阀主要面向水、油介质的工业管路系统设计，在液压站供油回路、建筑供水支管、工业循环水系统、小型油压设备的压力调节段都有广泛适配空间，核心作用是将上游侧的较高输入压力稳定削减至下游支路所需的工作压力，同时在管路出现瞬时压力超阈值时自动开启泄压通路，避免压力冲击损坏下游的仪表、执行元件或者管路密封件。从结构设计逻辑来看，整体采用直角式通径布局，进出口分别设置法兰连接端面，相比螺纹连接形式更适配中低压工况下的大流量管路，安装时无需额外加工转接接头，直接匹配对应通径的管路法兰即可完成固定，安装边界预留了法兰螺栓的操作空间，垂直段的上部为先导调节腔，侧面水平段为主通路，整体安装占用空间紧凑，不会在管路排布时产生过多的空间干涉。

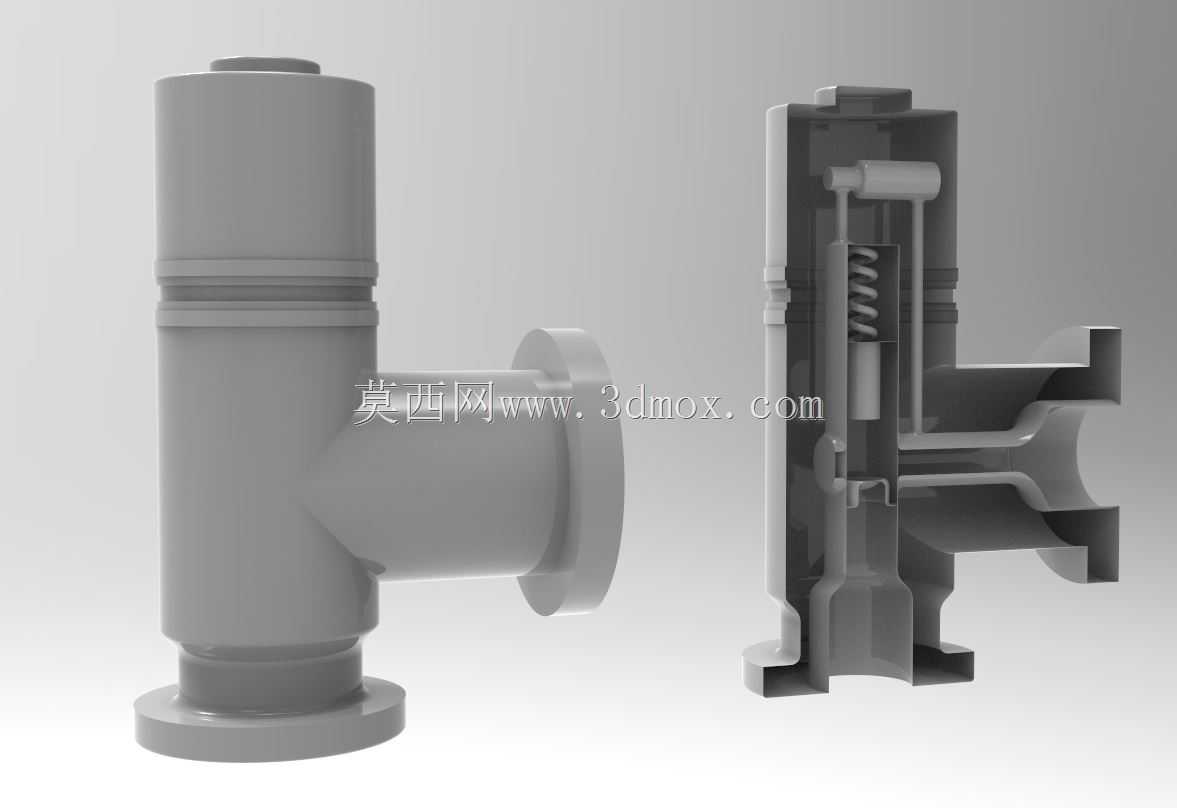

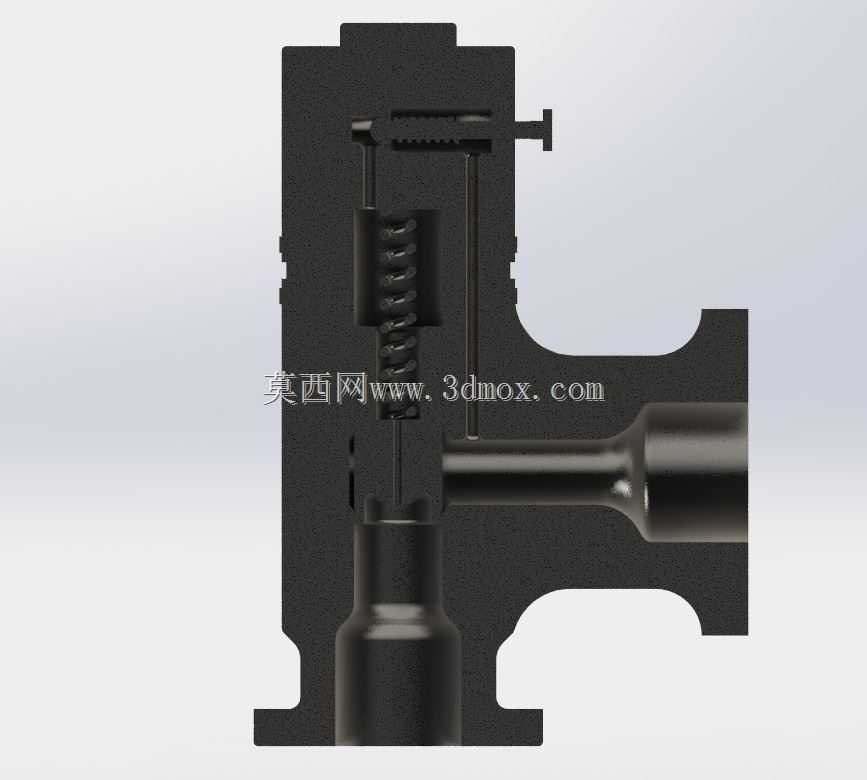

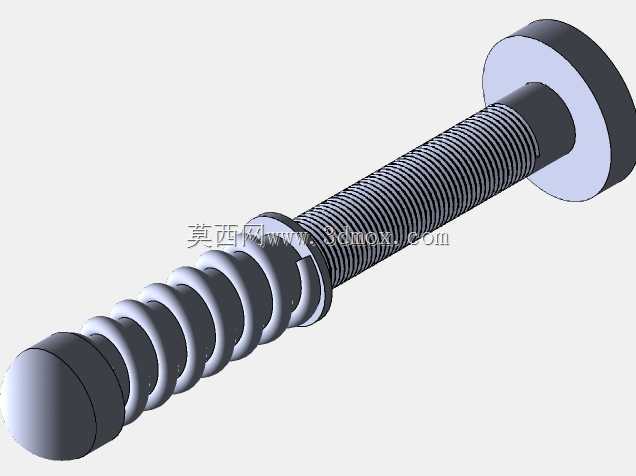

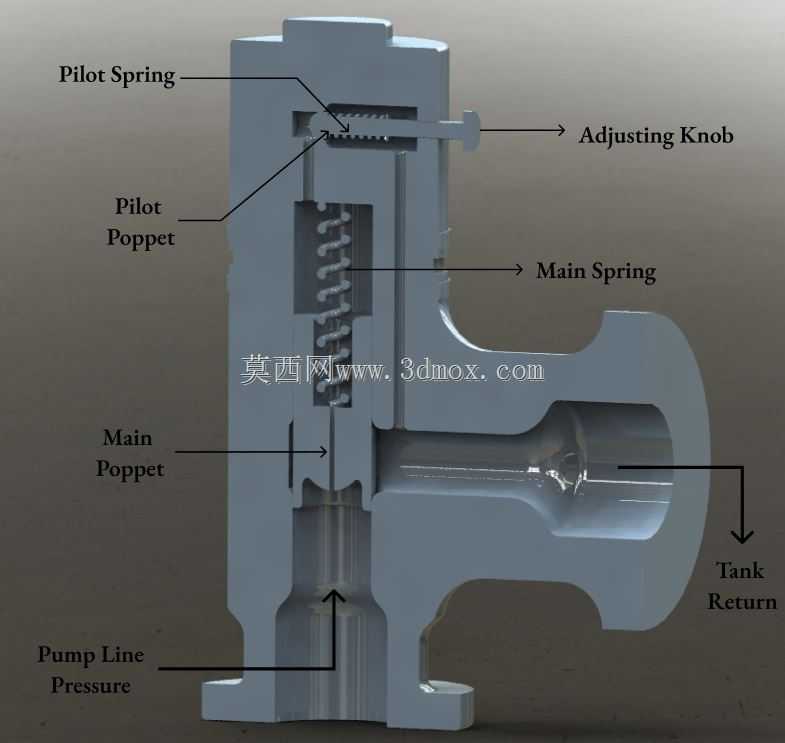

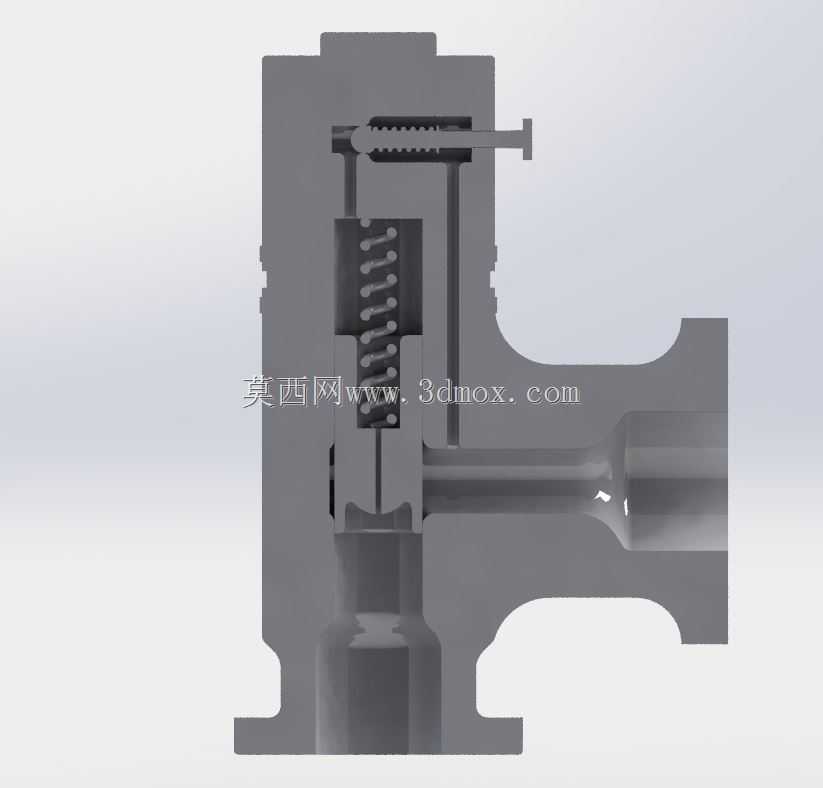

　　内部结构采用先导式控制逻辑，而非直动式的弹簧直接顶持阀芯，这种设计可以在小体积的阀体内实现更高的压力调节精度，同时应对更大的流量波动——当下游压力低于设定值时，先导腔封闭，主阀芯在弹簧与上游压力作用下保持大开度通流，当下游压力升高至设定阈值，先导腔开启泄流，带动主阀芯开度减小，自动节流降压，维持下游压力稳定，即使上游压力出现一定范围的波动，下游输出压力也能保持在较小的偏差区间内。结构设计上充分考虑了加工与装配的工艺性，所有内部零件均采用回转类结构为主，弹簧腔、阀芯导向段的同轴度公差容易在常规机加工设备上保证，装配时可以从上部端盖处依次装入弹簧、先导阀芯、主阀芯组件，无需复杂的专用工装，后期维护拆解也十分便捷，

　　不需要将整个阀体从管路上完全拆下即可完成内部密封件、弹簧的更换。从流道设计来看，主通路的转折处做了圆弧过渡处理，减少介质流经时的局部阻力损失，同时避免直角转折处的涡流冲蚀，延长阀体的使用寿命，阀芯密封面采用锥面配合形式，相比平面密封的对中精度要求更低，密封可靠性更高，在长期频繁启闭调节的工况下也能保持稳定的密封性能，不会出现内漏导致的压力失稳问题。
