简易四轮轮组支撑装配结构

　　这套简易轮组支撑装配结构，主要面向刚接触机械装配设计的从业者做基础练习使用，也可作为小型轻型输送载具、物料转运小车的底层行走支撑单元原型来参考。从实际应用场景来看，这类结构常出现在车间轻型物料周转的手动小车上，或是小型自动化设备的底部移动支撑端，承载能力偏向轻载，适配10kg以内的静态载荷，动态运行时建议载荷控制在5kg以内，避免轮轴受径向力过大产生弯曲变形。

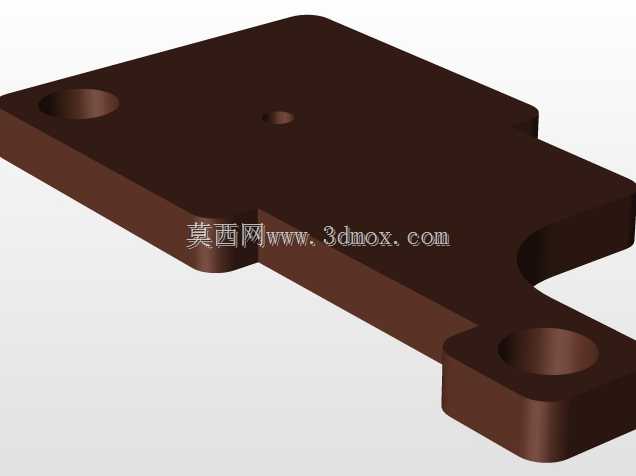

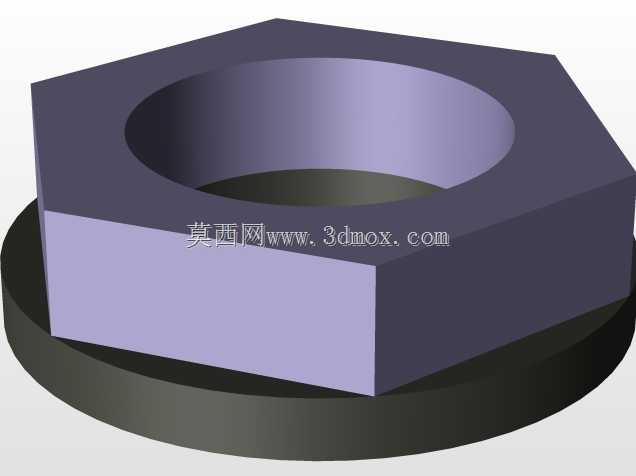

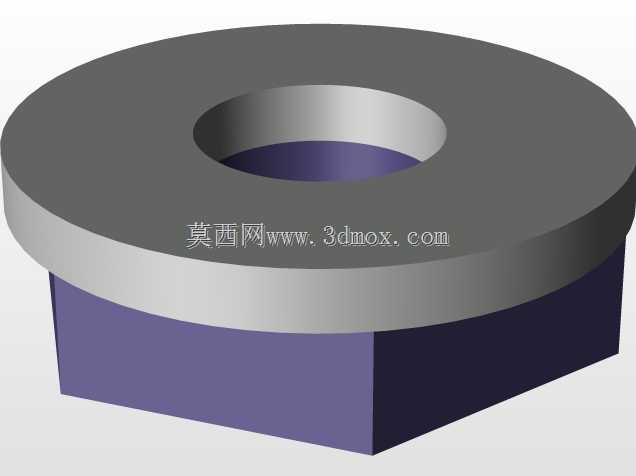

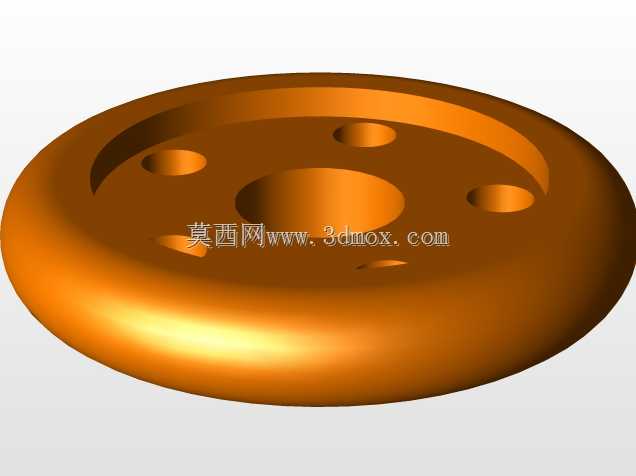

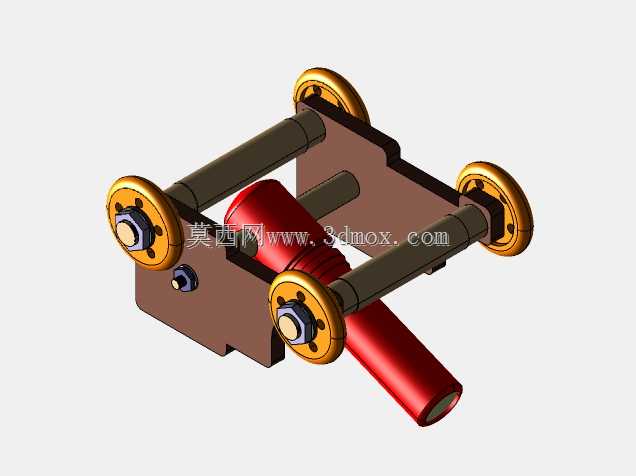

　　从结构功能特性来看，整套组件包含安装基板、两根平行布置的轮轴、四个带轮毂的滚轮、轴端锁紧螺母、以及中部的红色筒状限位件。安装基板作为核心承载件，采用板材切割成型，上面预留了轮轴穿装孔与筒状件的安装定位槽，轮轴与基板孔采用间隙配合，装配时可轻松穿入，轴端通过六角螺母加防松垫片锁紧，防止滚轮运行过程中轮轴窜动脱出。四个滚轮分两组布置在基板两侧，每根轮轴两端各装一个滚轮，滚轮内置简易轴套，与轮轴为转动配合，转动阻力小，推行过程中无卡滞。中部的红色筒状件斜向布置在基板下方，一方面可作为结构加强筋提升基板的抗扭刚度，另一方面可作为限位挡块，在载具停靠时与地面限位块配合实现定位，也可拓展安装缓冲垫起到防撞作用。

　　设计思路上完全遵循基础装配设计的逻辑，没有复杂的曲面与特殊工艺结构，所有零件都采用常规机械加工方式即可制作：基板可直接用板材激光切割下料，轮轴采用圆钢车削加工，滚轮采用工程塑料注塑或是金属车削成型，筒状件采用标准管材切割后焊接安装座即可，加工门槛低，适合新手理解零件从建模到加工再到装配的全流程逻辑。装配关系上没有复杂的运动副，全部为固定连接与转动副两类，新手在建模装配时可以快速理解配合约束的使用方法，掌握同轴、重合、平行等基础装配约束的应用场景，避免一开始就接触复杂机构产生理解障碍。

　　从安装边界尺寸来看，整套结构的横向宽度由轮轴长度决定，轮轴伸出基板两侧的长度略大于滚轮厚度，保证滚轮转动时不会与基板侧面产生摩擦；纵向轮距根据基板长度设置，两个轮轴的中心距保证滚轮转动时不会出现互相干涉的情况，同时基板底部与地面的间隙控制在合理范围，既保证筒状件不会在正常行走时剐蹭地面，也避免间隙过大导致整体重心过高影响稳定性。滚轮的直径选择兼顾了通过性与结构紧凑性，可顺利通过车间地面常见的小缝隙、轻微凸起等障碍，不会出现卡轮情况。

　　在实际选型参考时，若要将这套结构落地使用，可根据实际载荷大小调整基板厚度、轮轴直径以及滚轮材质：如果需要在腐蚀环境使用，可将基板与轮轴更换为不锈钢材质，滚轮采用聚氨酯材质降低运行噪音；如果需要更大承载，可加大轮轴直径，增加基板厚度，同时将滚轮更换为带轴承的金属滚轮，提升转动顺畅度与承载能力。整套结构没有冗余设计，每个零件都承担明确的功能，没有多余的装饰性结构，完全从实用角度出发，既适合作为装配设计的练习案例，也可经过简单参数调整后直接应用到轻型移动设备的行走机构设计中，帮助设计人员快速搭建移动载具的底层支撑结构，减少重复设计的工作量。
