卧式储液供水压力罐体结构设计

　　在民用供水、小型工业流体输送、建筑配套给排水系统里，这类卧式压力罐是非常常见的稳压储液单元，很多现场做管路布局、设备选型的时候，经常会因为罐体安装支座、接口位置的匹配问题反复调整方案，这个三维结构完整还原了罐体的实际装配特征，能直接用于管路干涉校验、安装空间模拟。从实际使用场景来看，这类罐体既可以接入市政供水管网承担高层供水的稳压蓄能作用，抵消水泵启停带来的管路水锤冲击，也可以在小型生产车间里作为切削液、循环冷却水的临时储液稳压单元，部分工况下还能作为小型消防供水系统的稳压储水装置，适配的流体介质以常温清水、无强腐蚀性的工业液体为主，设计承压等级覆盖常规低压供水场景的使用需求。

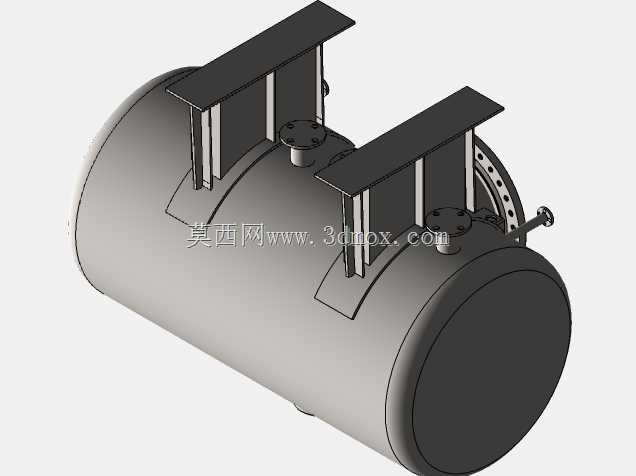

　　从结构设计逻辑来看，罐体采用卧式圆筒形主体，两端采用标准椭圆形封头，这种结构形式能最大化利用内部容积，同时圆筒加椭圆封头的组合在承压状态下的应力分布更均匀，相比方形储液罐能在相同壁厚下承受更高的内部压力，减少局部应力集中带来的疲劳损坏风险。罐体顶部对称布置了两个鞍式安装支座，支座采用立板加顶板的焊接结构，顶板上预留了安装固定的螺栓过孔，安装时可以直接通过螺栓将罐体固定在基础钢架或者混凝土平台上，两个支座的间距经过匹配计算，既保证罐体满液状态下的支撑稳定性，也预留了罐体受热膨胀时的微量位移空间，避免支座焊缝因为热胀冷缩产生拉扯开裂。

　　罐体侧面的接口布局完全贴合现场使用需求，顶部设置了带法兰的介质注入口、压力检测接口，端部封头上预留了介质输出接口、排污接口，还有用于安装液位检测部件的预留接口位置，所有接口的法兰尺寸、凸台高度都按照常规管路配件的安装尺寸设计，选型时可以直接匹配标准规格的阀门、管路接头，不需要额外做转接件设计。罐体端部的法兰结构采用螺栓连接的快开式设计？不对，看模型上的端部法兰是带螺栓孔的对接法兰，配合密封垫片可以实现端盖的可拆卸连接，方便后期对罐体内部进行清理、检修，更换内部的防腐涂层或者密封部件。

　　从安装边界尺寸来看，这类卧式罐体的总长度、筒身直径、支座高度都有常规的系列化规格，这个模型对应的规格适配中小流量的供水系统，安装时需要预留的空间除了罐体本身的外形尺寸，还要在端部法兰侧预留至少一个封头长度的检修空间，方便后期拆卸端盖做内部维护，顶部接口位置要预留阀门安装、操作的手部操作空间，底部要预留排污管路的安装坡度空间，避免排污时积液残留。很多新手做布局的时候经常只考虑罐体本身的占位，忽略了接口配件、检修操作的空间，导致后期安装时管路打架、操作空间不足，用这个三维模型做装配校验的时候，可以直接把配套的阀门、管路模型装配上去，模拟实际安装状态，提前排查干涉问题。

　　在建模细节上，这个结构完整还原了焊接罐体的工艺特征，所有焊缝位置的倒角、支座与筒身的焊接贴合面都做了符合工艺实际的处理，没有出现建模时常见的面穿插、壁厚不一致的问题，筒身的壁厚均匀，封头的冲压弧度符合标准椭圆封头的曲率要求，接口凸台的高度满足焊接工艺的要求，不会因为凸台过短导致焊接时烧穿筒壁，也不会因为凸台过长浪费材料。对于做供水系统设计、流体设备布局的工程师来说，这个模型可以直接导入到整体装配场景里，不需要再重新建模核对尺寸，能大幅减少前期方案设计的重复工作量，也能避免因为自行建模的尺寸偏差导致后期安装出现错配问题。

　　实际使用中，这类压力罐的内部通常会配套隔膜或者气囊结构，将气腔和液腔分隔开，利用气体的可压缩性实现管路压力的稳定，当管路压力低于设定值时，罐体内部的储液在气体压力作用下补充到管路里，避免水泵频繁启动，延长水泵的使用寿命，这个外部结构模型虽然没有做内部隔膜的细节，但外部接口、安装尺寸的完整还原，已经完全能满足系统布局、安装设计的使用需求，毕竟大部分工程场景下做整体布局时，只需要明确设备的外部安装边界、接口位置即可，内部构件的细节由罐体生产厂家做配套设计即可。
