入耳式无线蓝牙耳机外观结构设计

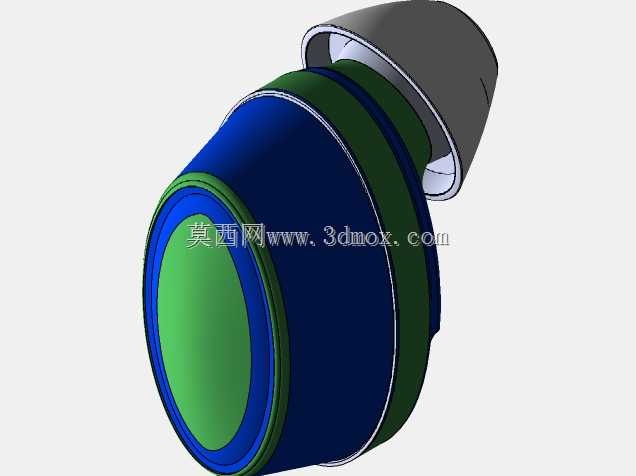

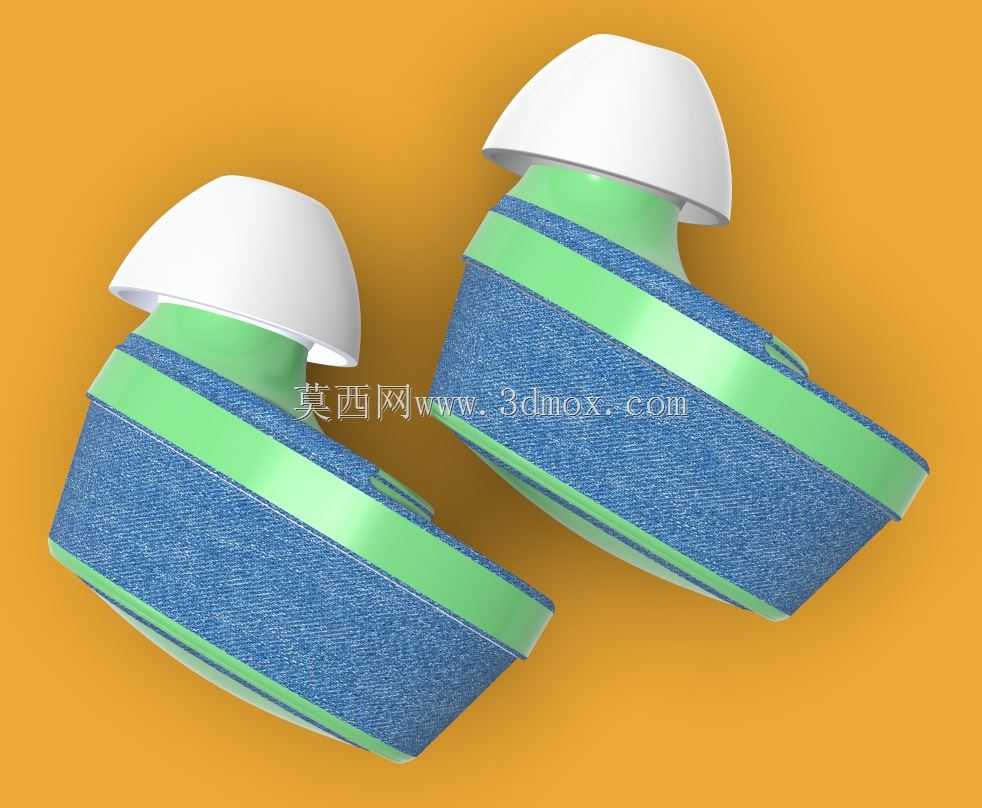

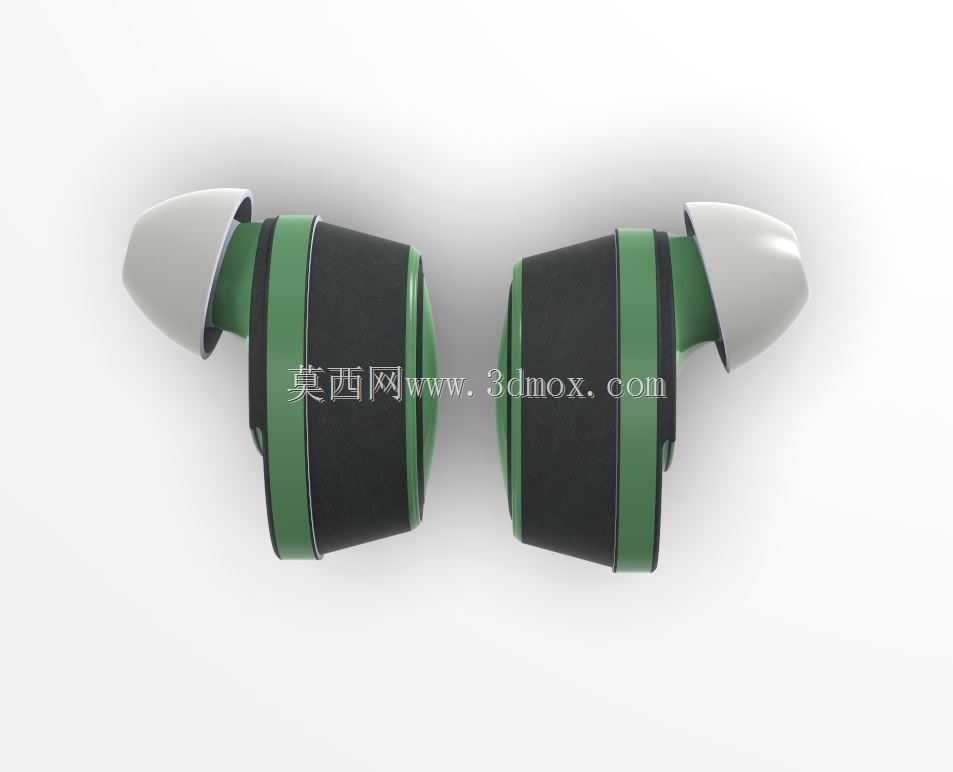

　　这款入耳式音频设备的结构设计，首先围绕耳道佩戴的贴合度展开，在前期建模阶段就参考了大量国人耳道轮廓的统计数据，将耳塞套的衔接锥面做了12度的倾角处理，避免长时间佩戴产生的胀痛感。发声单元的腔体部分采用了牛仔纹理与亮面撞色的分层设计，外层的织物纹理包覆层并非单纯装饰，实际建模时预留了0.3mm的壁厚差，用来做表面贴附工艺的装配间隙，中间的荧光绿装饰环同时承担了腔体合模线的遮挡作用，把上下壳体的拼接缝隐藏在装饰环的装配槽内，减少后期表面处理的打磨工作量。

　　从功能实现的角度看，入耳端的硅胶耳塞衔接位做了环形倒扣结构，配合0.8mm的装配过盈量，能保证耳塞套在日常插拔、佩戴晃动时不会轻易脱落，同时倒扣的圆角处理做了R0.5的过渡，避免装配时割伤硅胶套造成开裂。腔体内部的空间预留充分考虑了主流10mm动圈单元、纽扣锂电池以及触控主板的堆叠需求，将触控感应区域设置在腔体外侧的平面位置，对应内部主板的触控焊盘位置偏差控制在0.2mm以内，保证触控操作的灵敏度不会因为壳体壁厚差出现识别延迟。

　　在实际应用场景中，这类入耳式设备需要兼顾日常通勤、运动佩戴的稳定性，所以建模时将腔体的重心做了内移处理，把重量较大的电池组件靠近耳道侧布置，降低佩戴时的外坠感，即使跑步、快走等大幅度动作下也不容易滑落。出声孔的位置做了环形阵列的微孔设计，单孔直径0.6mm，孔间距1.2mm，既保证声音传出的通透度，也能减少耳垢进入腔体内部的概率，同时在出声孔内侧预留了调音网的装配台阶，台阶深度0.15mm，刚好适配常规不锈钢调音网的粘贴厚度，不会出现网片突出或者凹陷的装配问题。

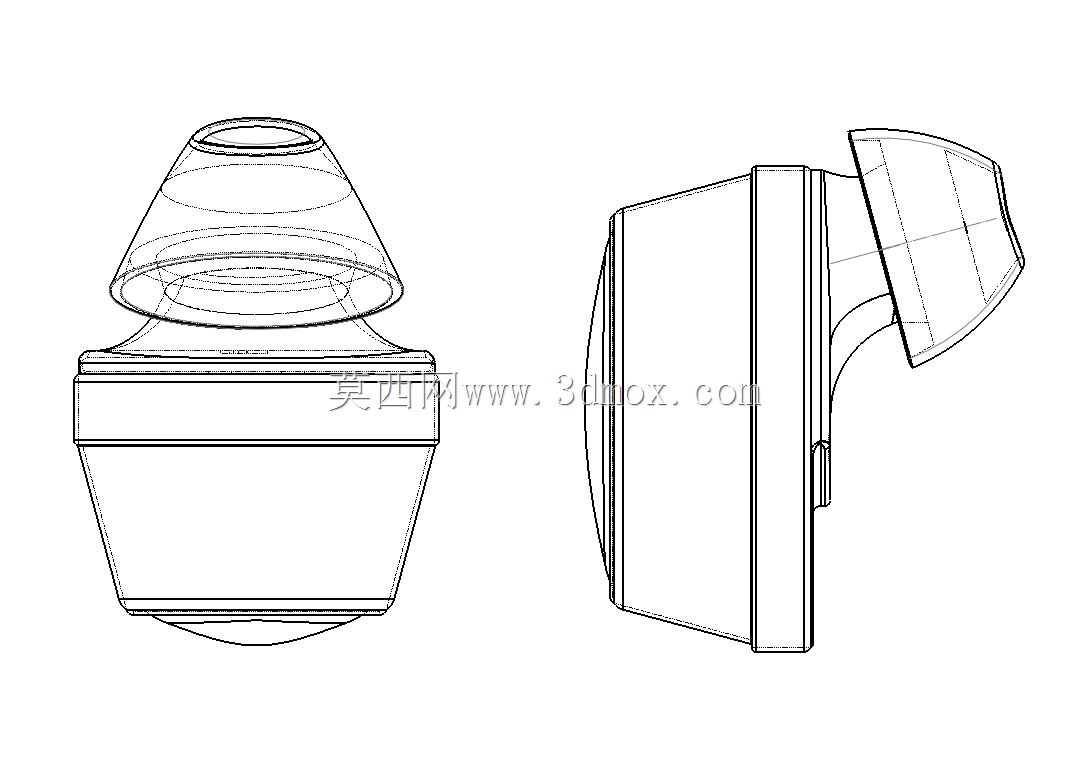

　　外形尺寸方面，整只耳机的最大外径控制在16.8mm，入耳段的最小直径为5.2mm，整体长度23.5mm，这个尺寸边界能适配绝大多数充电仓的内部空间设计，不需要额外调整充电仓的开合结构与触点位置。充电触点的位置设置在腔体下端的平面处，两个触点的中心间距为4mm，触点突出壳体表面0.4mm，保证和充电仓弹片的接触可靠性，同时触点周围做了0.2mm高的围边，避免日常使用中汗液、灰尘堆积在触点位置造成充电接触不良。

　　设计过程中对壳体的分模线做了优化，将主分模线设置在装饰环与下壳体的拼接位置，顺着腔体的曲面走向布置，避免在外观可见的大曲面位置出现明显分模痕迹，上壳体的亮面弧形面采用了连续G2曲率过渡，从耳塞衔接位到腔体顶端的曲面没有曲率突变，既保证外观的流畅质感，也能降低注塑生产时的应力集中问题，减少壳体成型后的翘曲变形量。按键的触控区域做了微凹的曲面处理，和手指指腹的自然弧度贴合，用户盲操作时能快速找到触控位置，不需要刻意观察耳机位置就能完成切歌、接挂电话的操作。

　　从装配工艺的角度考虑，上下壳体采用超声波焊接的方式固定，焊接筋的宽度设置为0.4mm，焊接深度0.3mm，焊接筋的位置沿着壳体内侧整圈布置，保证焊接后的壳体密封性达到IPX4级防水要求，能应对日常运动出汗、零星小雨的使用场景，不会因为液体渗入造成内部电路损坏。耳塞衔接位的出音嘴部分做了加厚处理，壁厚达到1.2mm，避免插拔耳塞套时出现出音嘴断裂的问题，同时出音嘴的端面做了R0.3的圆角，不会割伤更换耳塞套的用户手指。
