外螺纹连接式三通管路接头结构设计

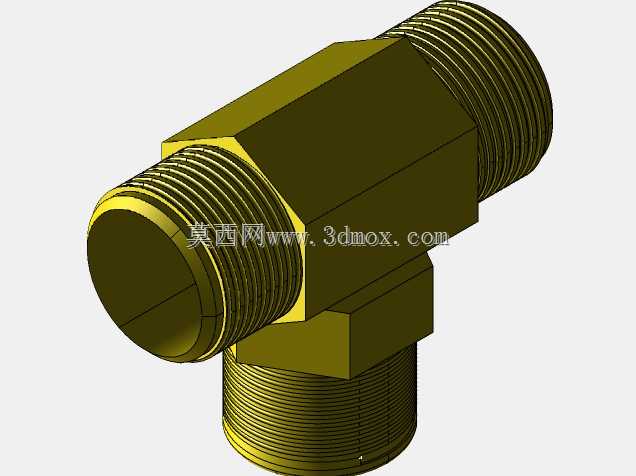

　　在流体输送与信号传输类管路系统的布设环节，三通接头是实现管路一进两出或者两进一出分流合流功能的核心基础元件，本次呈现的外螺纹式三通接头，主要面向中低压工况下的同轴电缆布设、低压气动回路、小型液压支路以及润滑系统管路的连接需求，在机床润滑回路、小型自动化设备气路、通讯线路同轴转接场景中都有广泛的应用空间。从结构设计逻辑来看，这款接头采用等径外螺纹的三向正交结构，三个接口端全部采用标准外螺纹设计，无需额外搭配过渡转接头即可直接与对应规格的内螺纹管路端口旋合连接，中间的六方结构是专门为安装工况设计的受力位，现场装配时可以直接使用普通活动扳手或者对应规格的开口扳手卡在六方面上施加扭矩，避免在管体其他位置施力造成螺纹变形或者接头本体损伤，

　　这一设计充分考虑了现场装配的操作便利性，不需要定制专用工装就能完成安装作业。从安装边界与尺寸适配角度来说，三个接口的螺纹轴线保持严格的空间垂直关系，相邻两个接口的轴线夹角为90度，在管路布设时可以精准匹配正交走向的管路排布，不会因为接头角度偏差造成管路强行弯折产生额外的装配应力；接头本体的流道采用等径通孔设计，三个接口的通径保持一致，介质或者线缆穿过时不会出现通径突变造成的流阻增大或者线缆卡滞问题，针对同轴电缆连接的场景，等径光滑的内壁可以避免线缆外屏蔽层被内壁毛刺划伤，保障信号传输的稳定性。在功能特性层面，这款接头的本体采用一体式结构设计，没有拼接焊缝或者额外的密封接合面，从根源上减少了泄漏点的存在，

　　外螺纹的加工精度满足普通管路连接的密封要求，搭配对应规格的生料带或者密封胶使用时，可以耐受1.6MPa以下的流体压力，完全覆盖常规气动系统、低压润滑系统以及通讯线缆穿管防护的工况需求。设计过程中充分考虑了不同场景的适配性，接头的六方对边尺寸按照标准螺纹接头的扳手空间预留，安装时相邻管路之间只要预留出扳手转动的空间即可完成紧固作业，不需要额外扩大安装开孔或者调整周边管路的排布位置，在紧凑的设备内部布设管路时，这种结构的三通接头相比卡套式、快插式接头占用的安装空间更小，适合在设备内部走线走管空间受限的场景下使用。从实际使用的角度出发，这种外螺纹三通接头在长期使用过程中如果出现密封失效问题，只需要拆卸后重新更换密封辅料即可再次投入使用，

　　接头本身的结构强度足够支撑多次反复拆装，不会因为正常的拆装作业造成螺纹滑牙或者本体开裂，在设备日常维护、管路改造升级的过程中，可以快速完成支路的增减或者管路走向的调整，不需要整体更换整条管路，能够有效降低现场维护的成本与作业时长。针对同轴电缆连接的使用场景，这款接头的金属本体可以起到电磁屏蔽的作用，接头两端与金属管路旋合后可以形成连续的屏蔽通路，减少外界电磁信号对同轴电缆传输信号的干扰，这一特性在工业现场有变频设备、伺服电机等强电磁干扰源的场景下尤为重要，能够有效提升信号传输的稳定性，避免信号丢包或者干扰造成的设备通讯故障。
