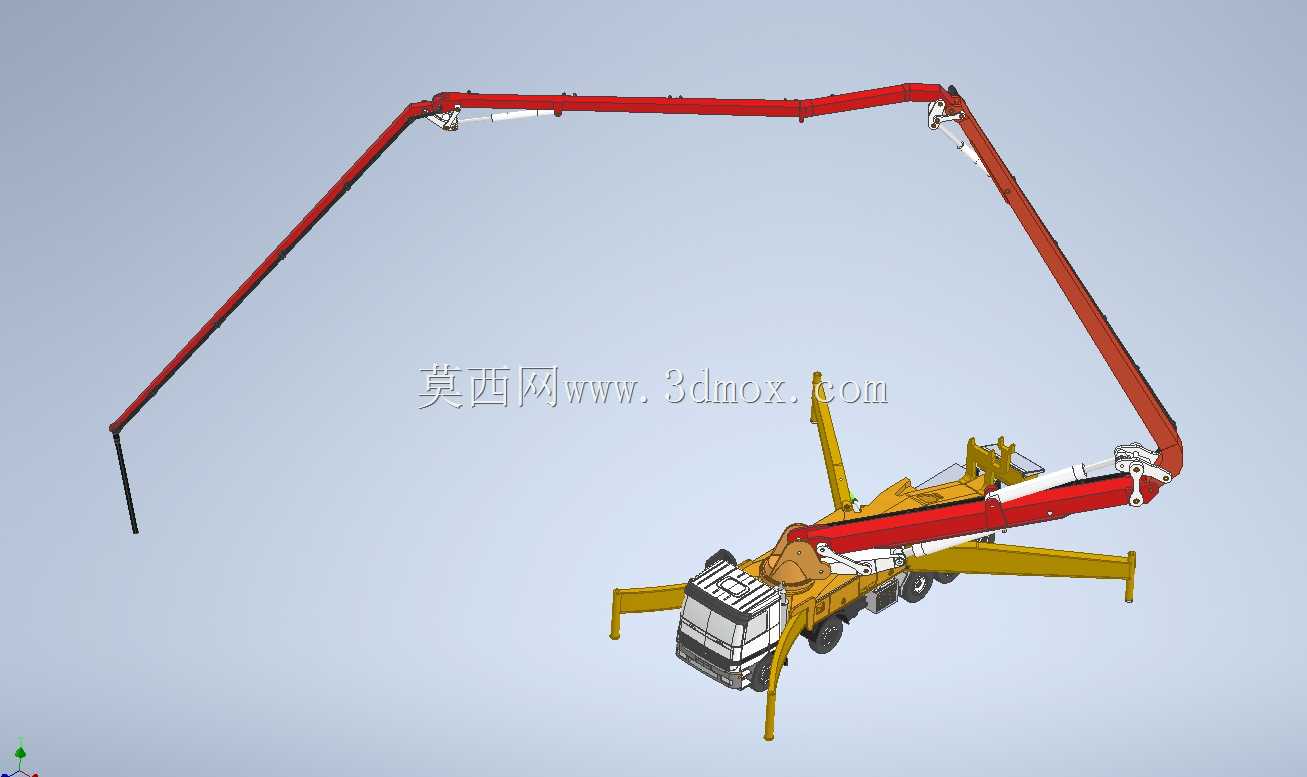

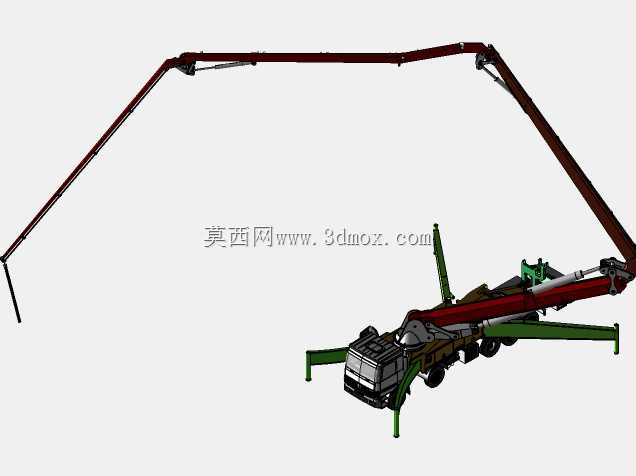

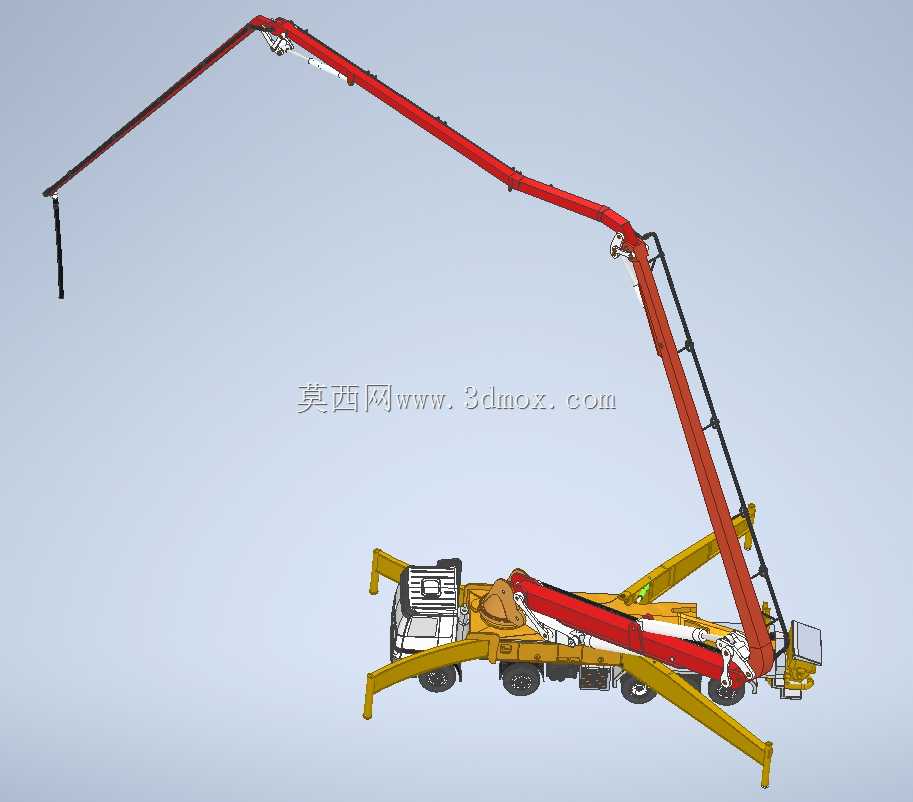

多节臂架混凝土浇筑吊杆作业车

施工现场狭窄场地的浇筑作业，常因臂架展开空间不足、支腿支撑受力不均出现侧翻隐患，这款吊杆车的结构设计恰好针对这类工况做了针对性调整。多节折叠臂架的铰接点位置经过反复校核，每段臂的弯折角度避开了常规作业时的管线干涉区间，臂架根部的回转支承预留了足够的安装公差，即使现场焊接出现微小形变，也能保证臂架俯仰动作顺滑无卡滞。四个展开式支腿的支撑面做了加宽处理，支腿伸缩段的导向槽设计成带微小锥度的结构，装配时不需要反复打磨就能顺畅推入，同时锁止销的位置避开了混凝土喷溅的直射区域，减少后期作业时水泥结块导致锁止失效的问题。臂架末端的出料软管固定座做了快拆结构，日常更换磨损软管时不需要拆卸周边的液压管线，单人就能完成更换操作。底盘部分的走台板预留了防滑纹路的安装位，对应车架上的安装孔位公差控制在0.2mm以内，后期装配防滑板时不需要额外扩孔。臂架的红色涂装区域和底盘黄色区域的分界处，设计了隐藏式的压条槽，装配时压条能完全遮盖拼接缝隙，避免雨水渗入造成钢结构锈蚀。液压管线的排布沿着臂架内侧的走线槽固定，每段管线的弯曲半径都大于管径的五倍，减少长期往复弯折带来的油管破损风险。支腿的支撑油缸做了双向锁止设计，即使突发液压管路泄压，支腿也不会突然回缩，保障现场作业的人员安全。臂架折叠收纳后的整体高度符合常规道路运输的限高要求，转场时不需要额外拆卸部件就能直接上路。料斗周边的防护栏安装位做了通用化设计，可适配不同规格的防护栏配件，后期维护更换时不需要重新改制车架结构。
