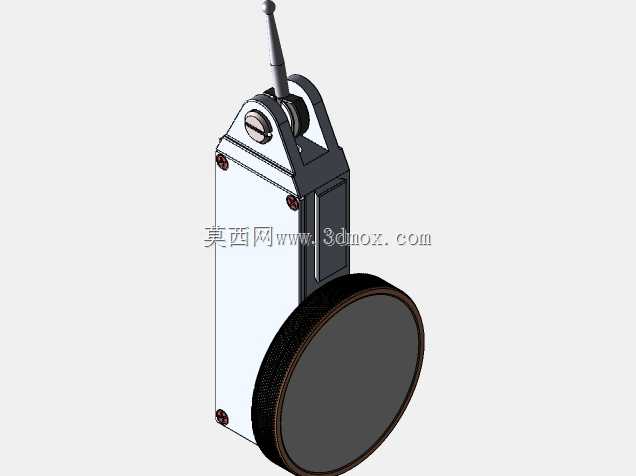

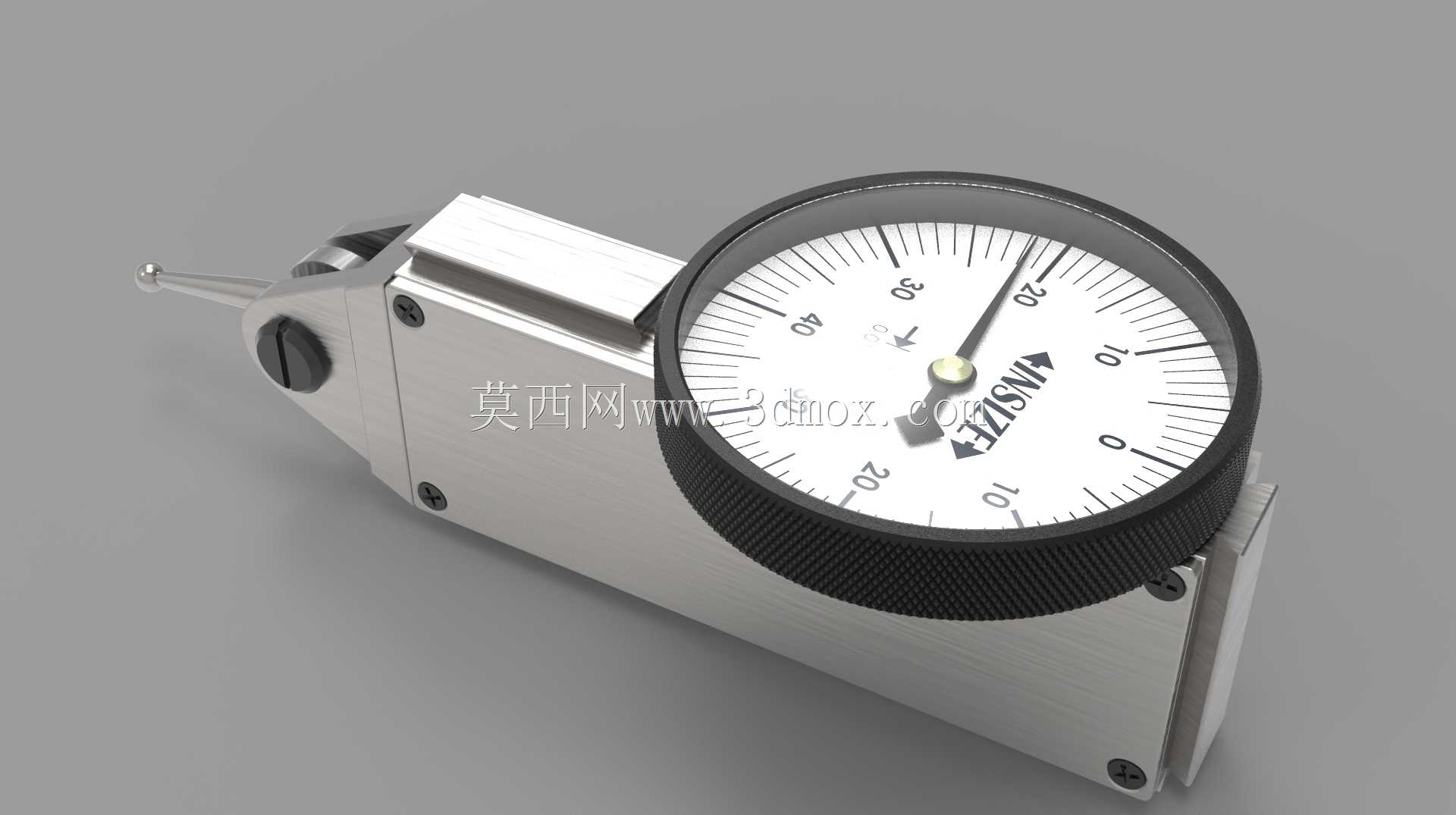

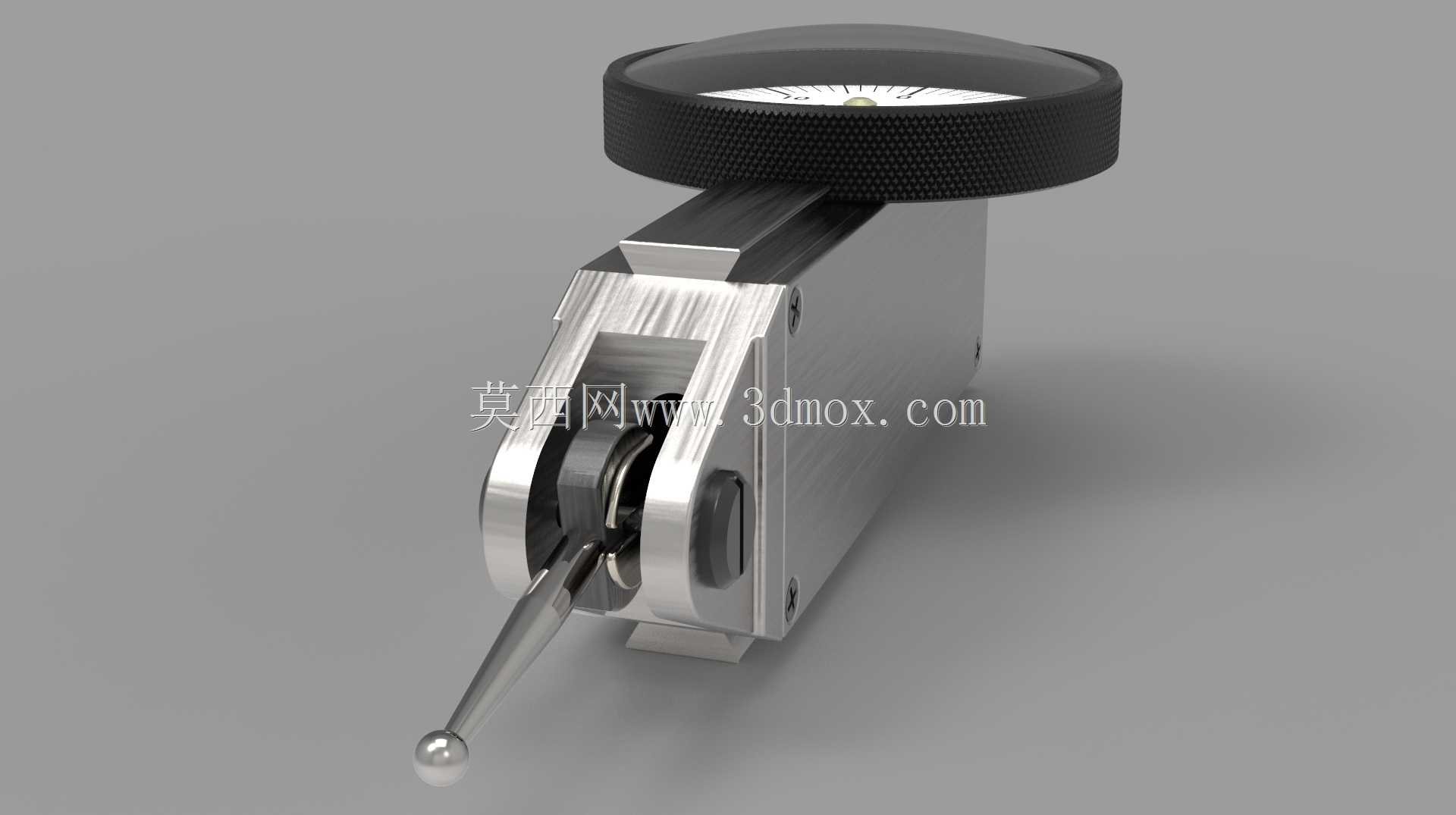

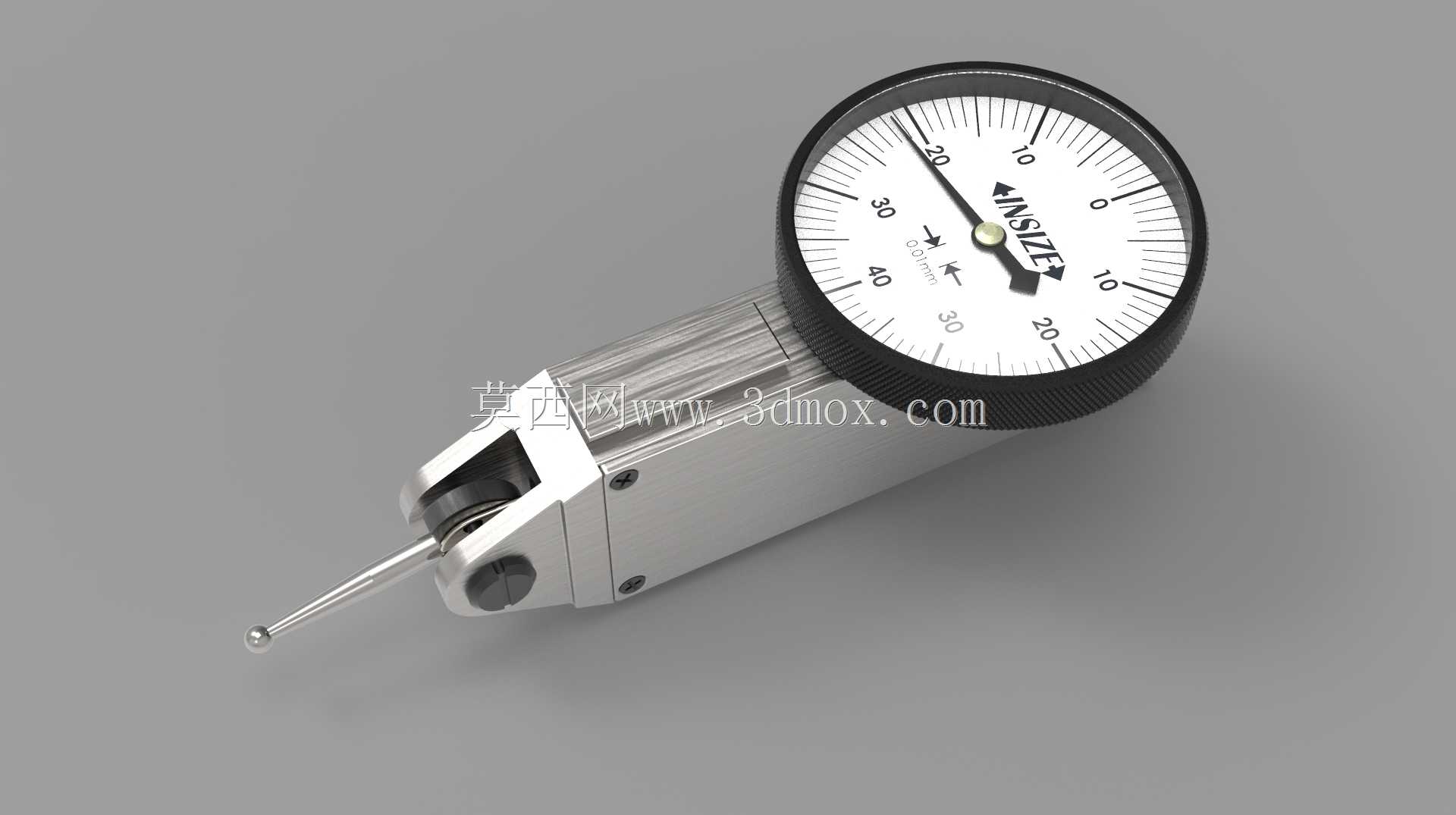

杠杆式精密尺寸千分表结构设计

车间现场的形位公差检测场景里，普通直杆千分表往往受限于测头行程方向，遇到窄槽侧壁、台阶内凹面、工件背面的跳动检测时，测杆容易和工件边缘发生剐蹭，甚至出现表体固定后测头无法垂直贴合被测面的问题，直接带来测量数据漂移、重复性误差超差的隐患。这款杠杆千分表的结构设计，刚好针对这类现场痛点做了针对性的结构适配。测头部分采用硬质合金球头，接触磨损量比普通钢质测头降低六成以上，长期在铸铁、钢件表面滑动检测也不会出现测头失圆带来的系统误差，球头和杠杆臂的连接采用过盈压装加微量厌氧胶封固的方式，既避免了螺纹连接长期使用后的松动间隙，又不会因为胶层厚度影响杠杆的回转精度。表体的回转铰接处做了15度的阻尼预紧，不需要额外锁紧旋钮就能保持测量角度，检测深孔内壁跳动时，手臂伸入狭窄空间调整角度后不会因为表体自重发生偏转，铰接配合面采用研磨加工，配合间隙控制在0.002毫米以内，杠杆摆动时没有空程回程差，正反方向测量的数值偏差远低于国标允差范围。表盘的刻度印刷采用哑光磨砂底衬，车间强光照射下不会出现反光晃眼的问题，指针做了三角尖端的轻量化处理，快速摆动时没有多余的震颤，读数时视线偏移小角度也不会出现视差。表身的夹持部位做了两处平行定位平面，配合表架装夹时不会发生周向转动，夹持力不需要过大就能保证测量过程中表体不位移，避免过度夹紧导致表壳变形挤压内部传动齿轮。测杆的复位弹簧采用恒力弹簧结构，测头在全行程范围内的接触压力保持稳定，不会因为测头压缩量变化导致接触力忽大忽小，既不会划伤软质铝件、铜件的被测表面，也不会因为接触力不足导致测头跳脱被测面。内部的齿轮传动副做了齿侧间隙的微补偿设计，长期反复使用后齿轮磨损带来的间隙会被补偿片自动抵消，不需要定期拆解调整间隙，日常维护只需要定期在铰接点滴少量钟表油即可，适配车间一线的高频使用场景。
