Autodesk出品V型八缸动力装置结构

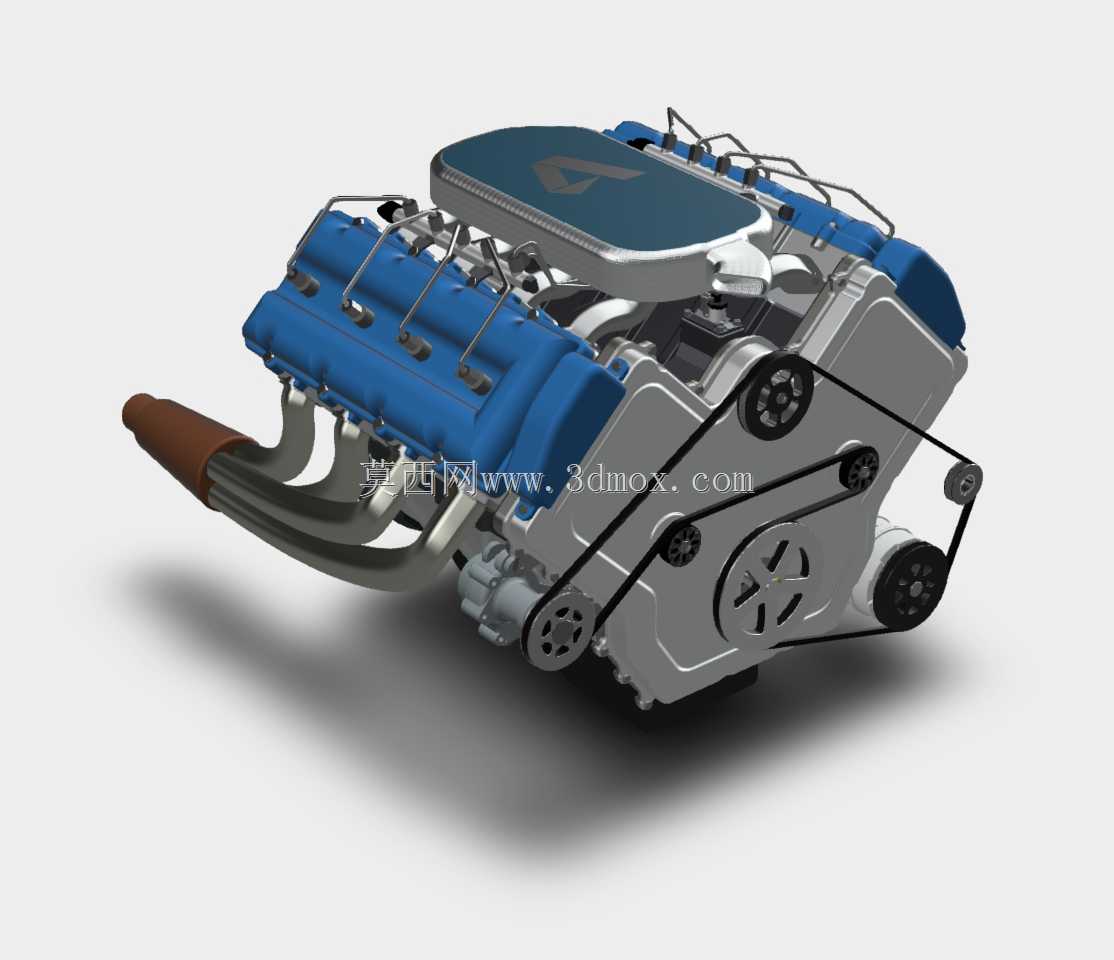

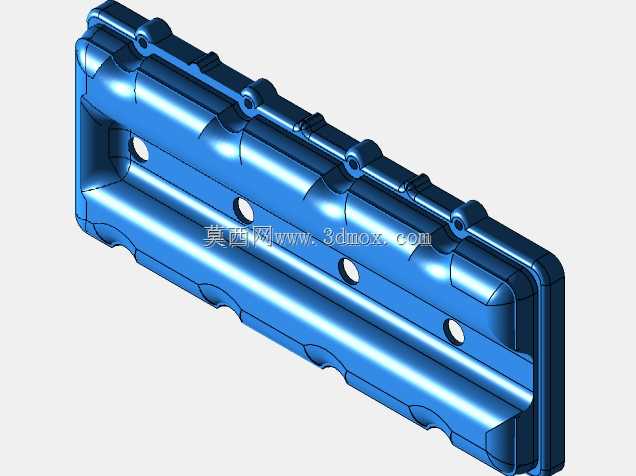

车间里常碰到V型缸体装配的干涉问题，尤其是夹角区域的进排气管路、正时传动组件的布局，稍不注意就会在实际装机时出现部件磕碰、检修空间不足的隐患。这套V8动力结构的布局刚好踩中了这类工程场景的核心痛点，两侧缸盖的蓝色饰板下方，每一组气门挺柱的排布都顺着V型夹角的弧度做了偏移，没有照搬直列缸的等距排布逻辑，给中间的正时皮带、张紧轮组留出了足够的安装余量，甚至连前端附件轮系的惰轮位置，都刻意避开了排气歧管的热辐射区域，不用额外加装隔热罩也能延缓皮带老化。排气歧管的弯折弧度没有追求外观上的流畅感，每一段弯管的曲率都匹配了排气脉冲的走向，出口处的渐扩段直接对接三元催化的安装位，法兰盘的螺栓孔位做了0.2mm的公差偏移补偿，就算缸体铸造时出现微小的形位误差，也能顺利对位安装，不会出现螺栓硬拧导致的密封垫压合不均问题。正时侧的皮带轮系里，张紧轮的摆臂支点位置选在了缸体加强筋的交汇点，运转时的张紧力会直接分散到缸体本体的刚性结构上，不会让侧盖承受额外的交变载荷，长期运转也不会出现侧盖渗油的问题。缸体侧面的加强筋没有做等厚设计，靠近曲轴主轴承座的位置筋条更宽，顺着曲轴箱的受力方向延伸到油底壳安装面，既控制了整体重量，又能抵消活塞往复运动带来的缸体振动，就算高转速运转也不会出现缸套变形的问题。进气歧管的稳压腔容积做了针对性匹配，每一个进气道的长度差控制在2mm以内，保证八个气缸的进气量均匀性，不会出现个别缸空燃比偏差导致的动力输出不稳。前端的水泵叶轮腔和缸体水套的连通口做了圆角过渡，减少冷却液流动的阻力，冷启动时的暖机速度能提升近百分之十五，也能避免局部水流死角导致的缸体过热。
