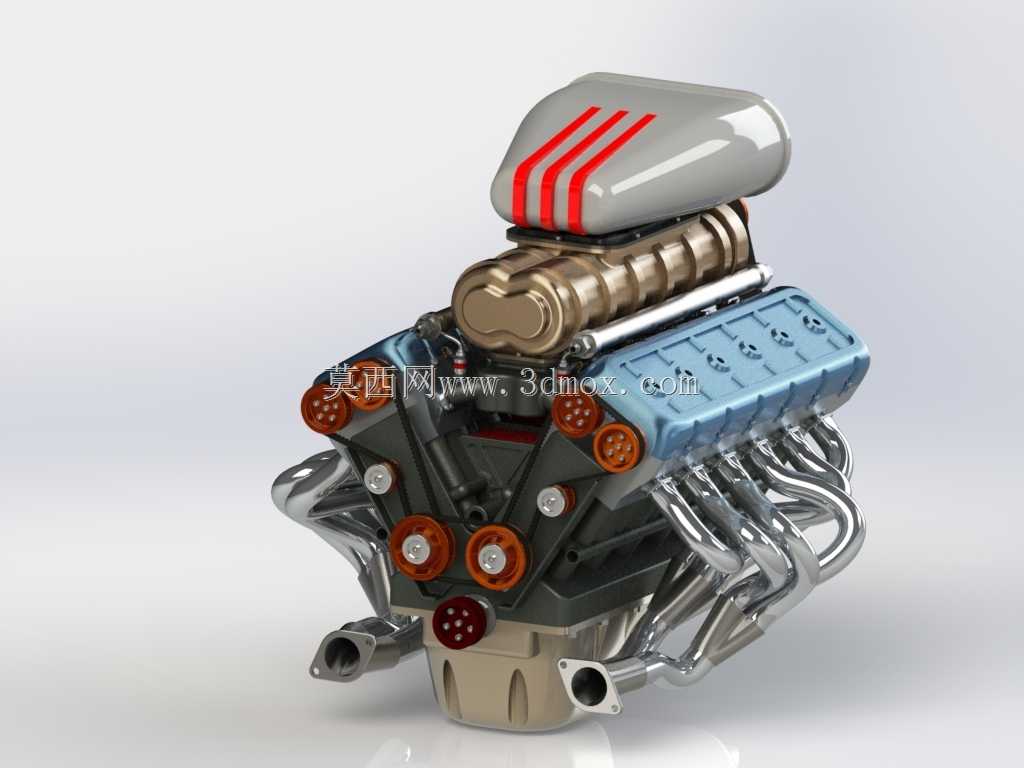

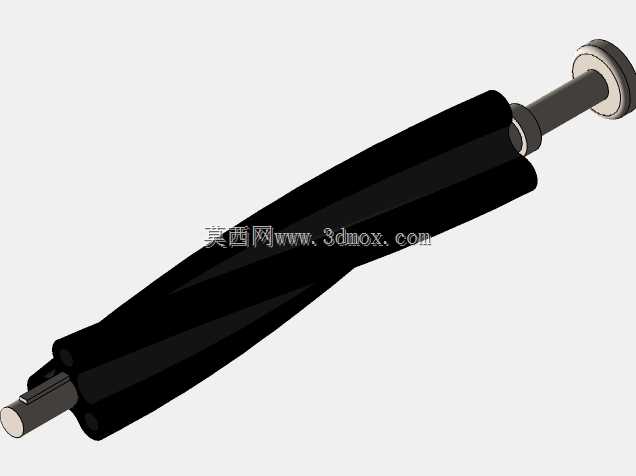

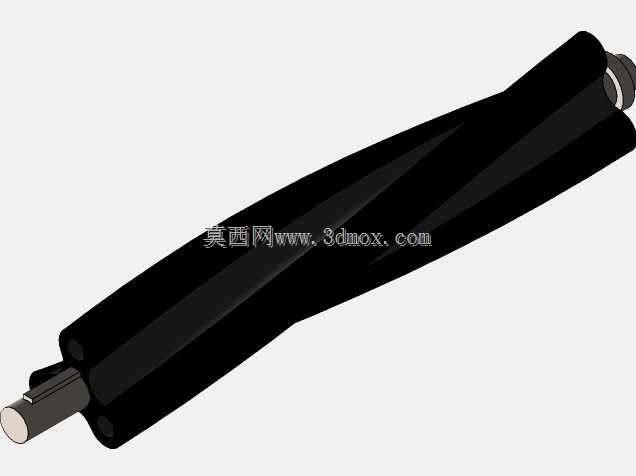

V型12缸高性能汽车发动机结构

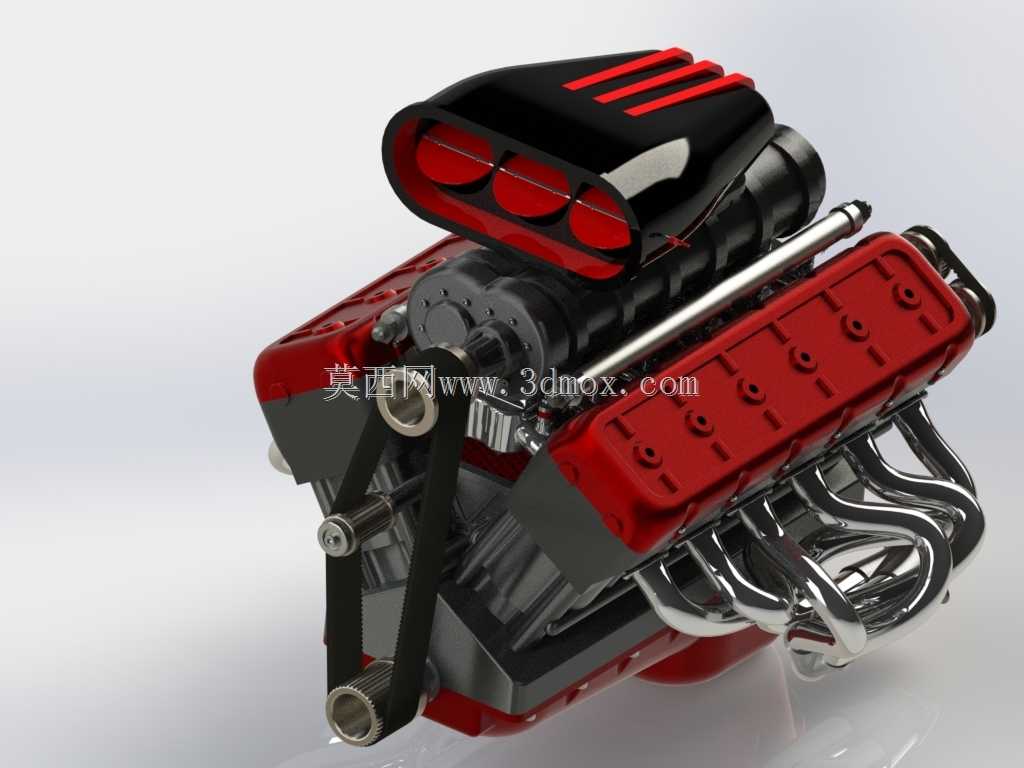

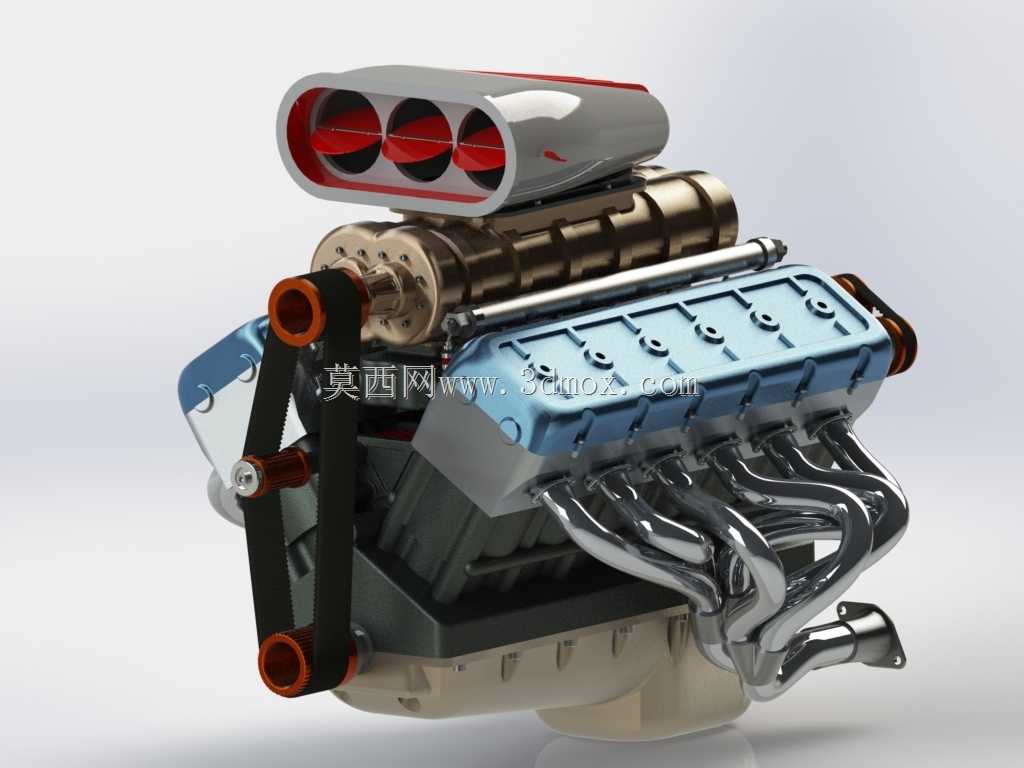

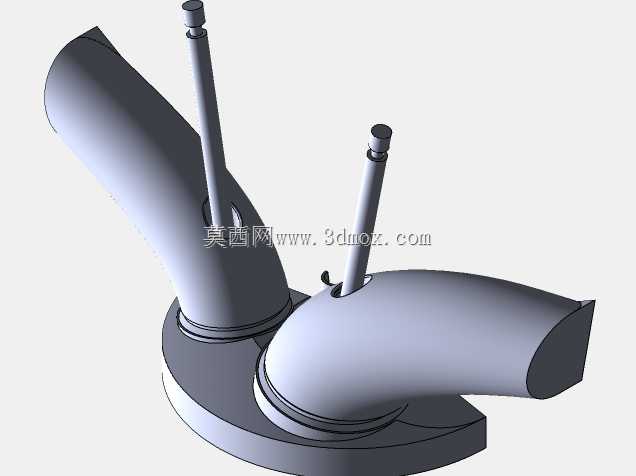

大排量V型内燃机的量产加工中，缸体夹角的同轴度公差一直是良品率卡脖子的核心痛点，两侧缸组共用一根曲轴的布局下，60度夹角的缸孔轴线偏移量超过0.02mm就会引发高速运转下的二阶振动陡增，连带排气歧管的密封面出现持续性渗漏。这套结构在缸盖螺栓的排布上做了针对性调整，每缸周围的四颗紧固螺栓采用非对称式分布，避开了缸壁水套的薄壁区域，拧紧时的应力不会挤压冷却水腔造成变形，同时螺栓孔的沉台深度做了0.15mm的差异化设计，抵消铝合金缸盖和铸铁缸体热膨胀系数差异带来的密封面滑移。进气歧管的稳压腔曲面做了渐扩式过渡，没有生硬的折角，气流从节气门进入后能均匀分配到两侧六个气缸，不会出现远端气缸充气效率不足的问题，腔体内壁的曲面曲率连续控制在G2级别，减少气流沿程阻力的同时，也避免了加工时刀具出现急停急转的振纹。排气歧管采用等长设计，每一段管路的长度差控制在5mm以内，废气排出时的脉冲压力能均匀推动涡轮叶轮，不会出现气流干涉造成的涡轮迟滞，管路的弯折半径统一取管径的1.8倍，既满足弯管加工的最小半径要求，也不会因为弯折过扁造成排气截面积骤降。前端的附件驱动轮系布局做了紧凑化处理，发电机、空调压缩机、水泵的带轮处于同一平面，张紧轮的位置刚好抵消皮带运转时的横向跳动，不需要额外增加导向轮就能控制皮带的抖动量，减少了高速运转下的皮带啸叫。油底壳采用了深浅腔结合的设计，车辆在急加速或者大角度倾斜时，机油泵的吸油口始终处于油面以下，不会因为机油晃荡出现吸空造成的油压波动，壳体上的加强筋沿着机油流动方向排布，既提升了壳体刚度，也能引导机油快速回流到储油腔。
