红外避障检测传感模块结构设计

小批量试制这类红外传感模块时，最容易被忽略的是直插引脚与PCB焊盘的同轴度偏差，很多初版设计把排针焊盘孔开得刚好贴合引脚公称尺寸，波峰焊后热胀冷缩带来的应力会直接扯裂焊盘边缘的铜箔，返修时拆焊排针还会带起表层走线。这款模块的PCB焊盘特意做了0.15mm的偏心余量，排针插入后能顺着热形变方向微调，哪怕手工焊接时引脚有轻微歪斜，也不会在后续灌封或者接插杜邦线时出现应力集中。

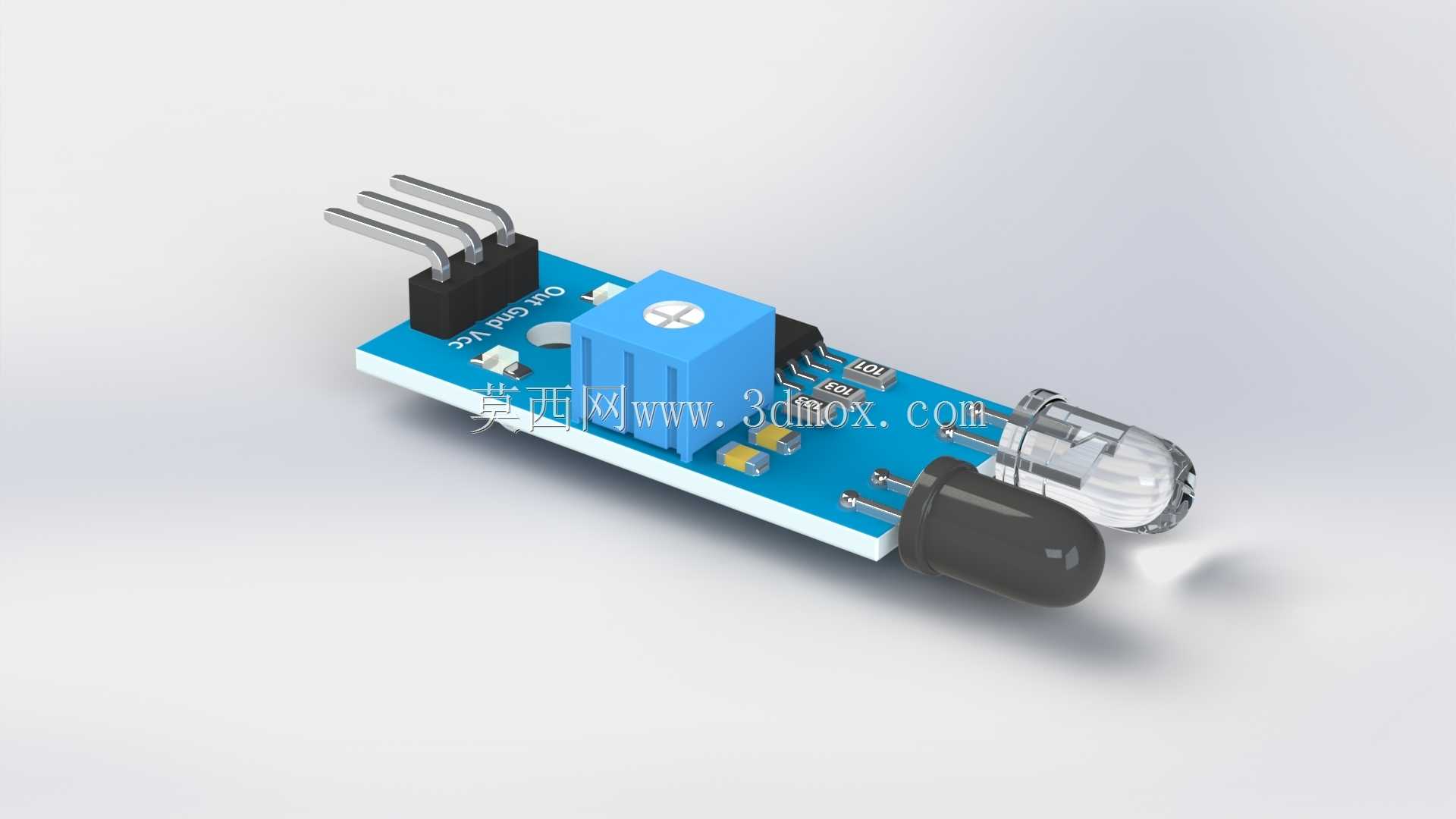

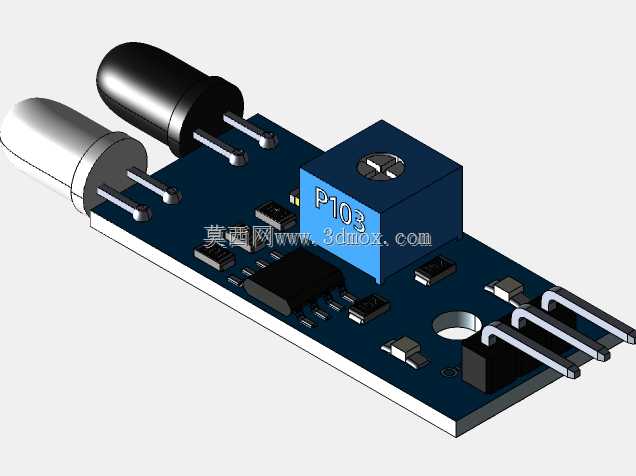

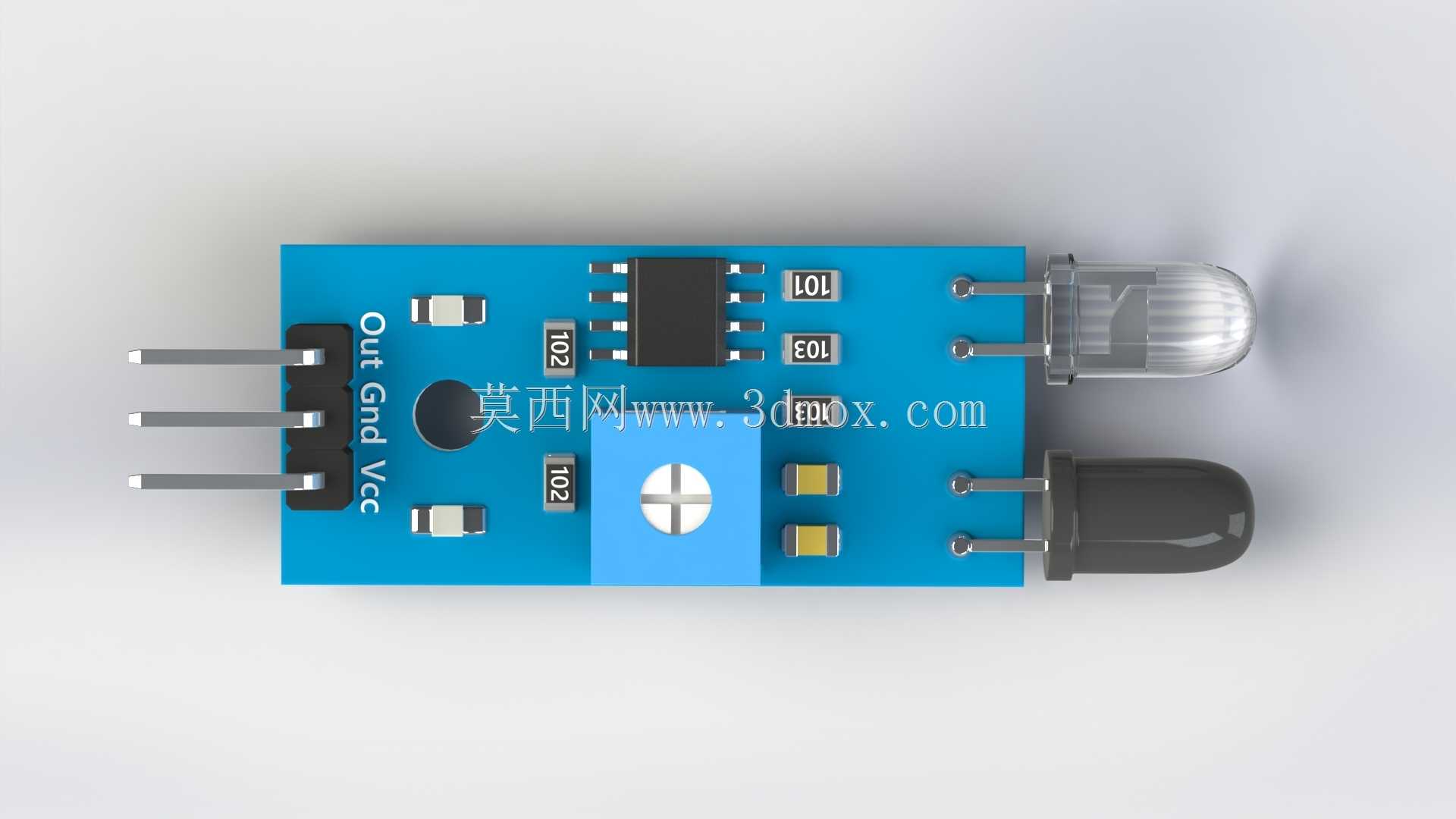

板载的电位器校准旋钮没有做下沉式设计，反而特意抬高了0.8mm，调试时不用拆开设备外壳就能用小螺丝刀直接旋动，旋钮顶部的十字槽做了倒角处理，螺丝刀对位时不会打滑，哪怕戴薄劳保手套操作也能精准卡入。发射与接收管的排布间距留足了3.2mm，刚好避开了蓝色PCB基材的红外漫反射干扰，很多同类模块把两个管子贴得太近，没等检测到外部障碍物，板体自身的反射信号就会触发误判，这个间距是反复实测不同环境光强下的阈值后定下来的，强光直射下的误触发率能压到0.2%以下。

PCB边缘的安装孔做了沉铜处理，拧M2铜柱时不会因为反复拆装磨损孔壁，孔位周围特意留了1mm的禁布区，哪怕螺丝拧得稍紧压到板边，也不会刮伤表层的阻焊层造成短路。板上的贴片电容电阻都排布在电位器的侧下方，调试时螺丝刀不小心滑落也不会碰掉小尺寸元件，发射管的透明透镜做了15度的收光角处理，比常规的30度透镜检测距离更稳定，不会因为近处物体的边缘漫反射出现检测距离跳变。接收管的黑色滤光罩和PCB之间留了0.1mm的点胶槽，组装时打一圈黑色密封胶就能挡住环境杂光从侧面渗入，不用额外贴遮光泡棉，省了一道组装工序。排针的引脚长度做了11mm的定制尺寸，插在面包板上时刚好能穿过板体露出2mm的焊接头，不会因为引脚太长顶到面包板底部的金属弹片，也不会因为太短导致接插松动。
