Arduino红外接近感应探测组件结构设计

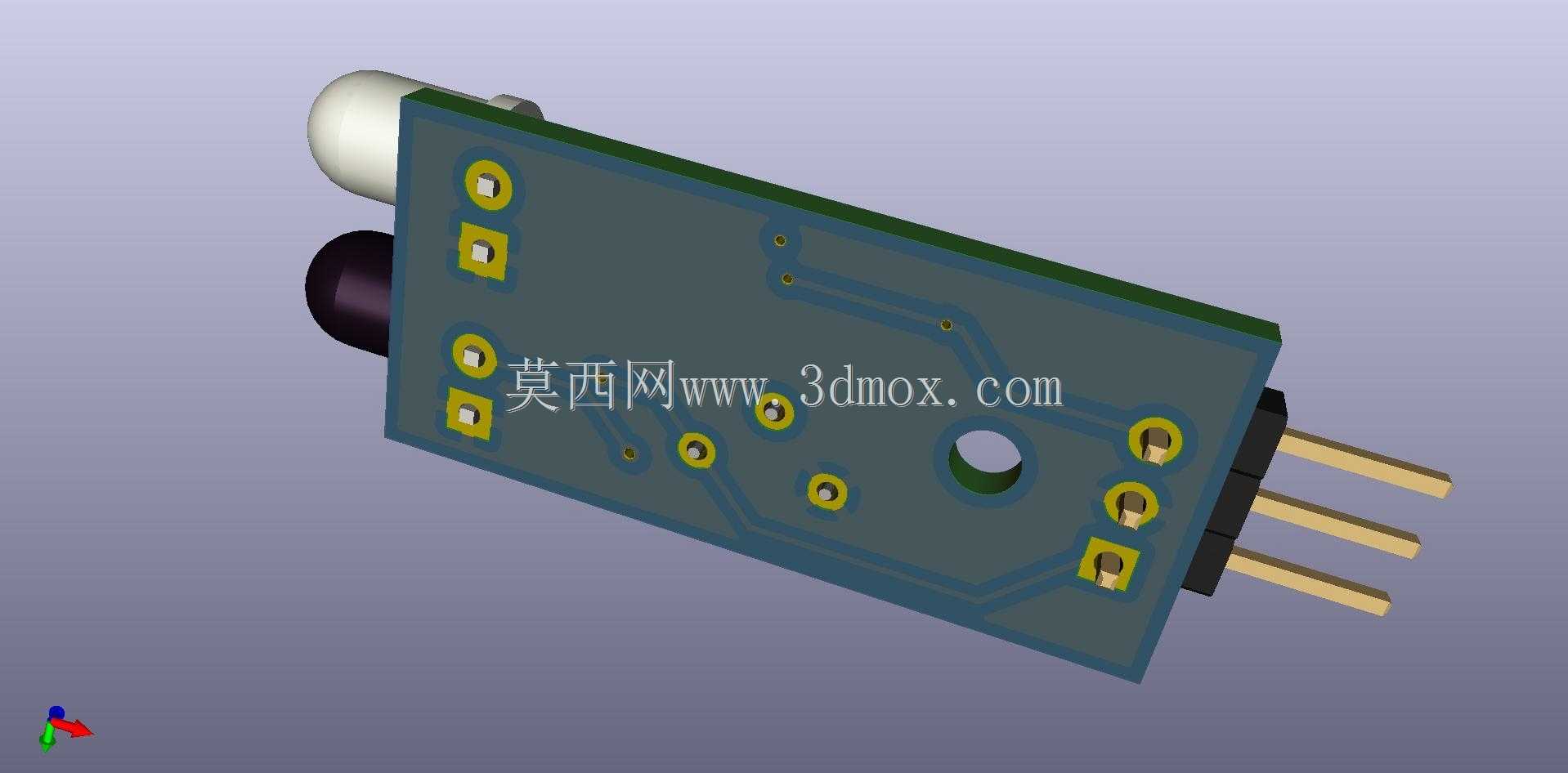

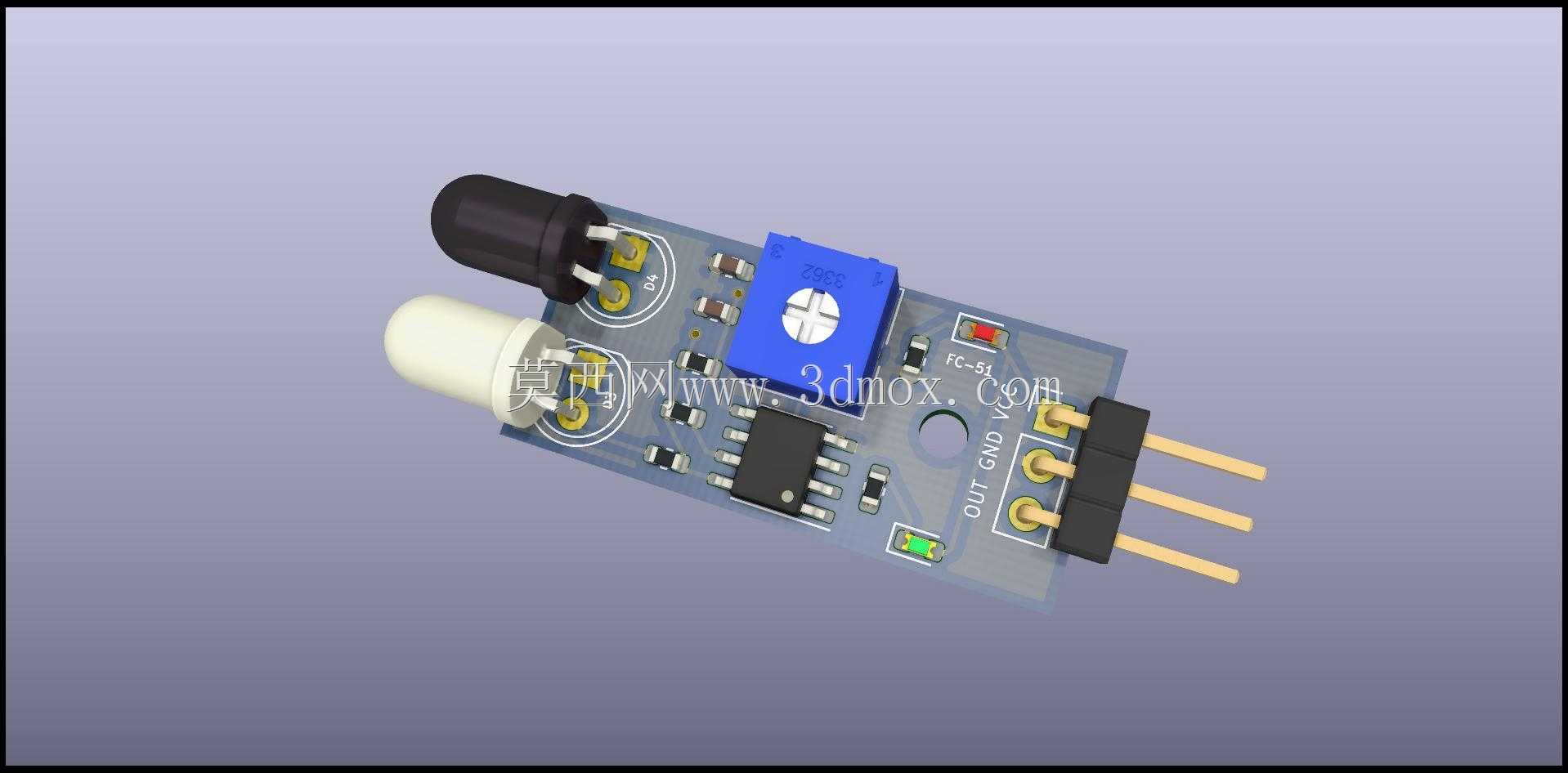

红外接近传感器的封装外壳与内部发射接收管的同轴度偏差，是批量加工时最容易出现的隐性故障点，管芯相对透镜中心偏移超过0.2mm时，近距探测的有效扇区会收窄近三成，边缘区域的漏检概率陡增。这款探测组件的透镜座做了内凹式定位台阶，发射管与接收管的引脚穿入PCB对应孔位后，管身根部刚好卡入台阶的限位槽内，不需要额外点胶固定就能保证光轴对齐，后续灌封黑胶时也不会出现管芯移位的问题。透镜外沿做了一圈0.3mm的遮光凸缘，刚好嵌入外壳前端的卡槽内，能完全阻断环境杂散光从装配缝隙渗入接收管的路径，哪怕在强光直射的户外工况下，也不会出现误触发的情况。PCB板与外壳内壁的配合间隙控制在0.1mm以内，板边预留的三个定位孔对应外壳内部的定位柱，装配时直接压入就能完成固定，不需要螺丝锁附，既压缩了整体厚度，也避免了金属螺丝对红外信号的反射干扰。尾部的出线槽做了圆弧过渡处理，线材弯折时不会被槽口的锐边割伤绝缘层，槽内预留的点胶槽能让固定胶与线材、外壳充分接触，拉扯线材时不会把内部焊点扯松。低电平输出的信号处理电路做了铺地隔离，发射管的驱动回路与接收管的信号回路分开走铜，避免驱动电流的脉冲干扰耦合到微弱的接收信号里，输出的电平信号干净稳定，直接接入Arduino的IO口就能读取，不需要额外加滤波电路。透镜的曲面弧度经过反复调校，发射端的红外光发散角控制在30度以内，既保证了足够的近距探测范围，也不会因为角度过大出现相邻传感器的信号串扰，多模块并排安装时不需要额外做遮光隔断。外壳的壁厚均匀控制在1.2mm，注塑成型时不会出现缩痕，表面的磨砂质感刚好能弱化环境光的镜面反射，进一步降低误判概率。
