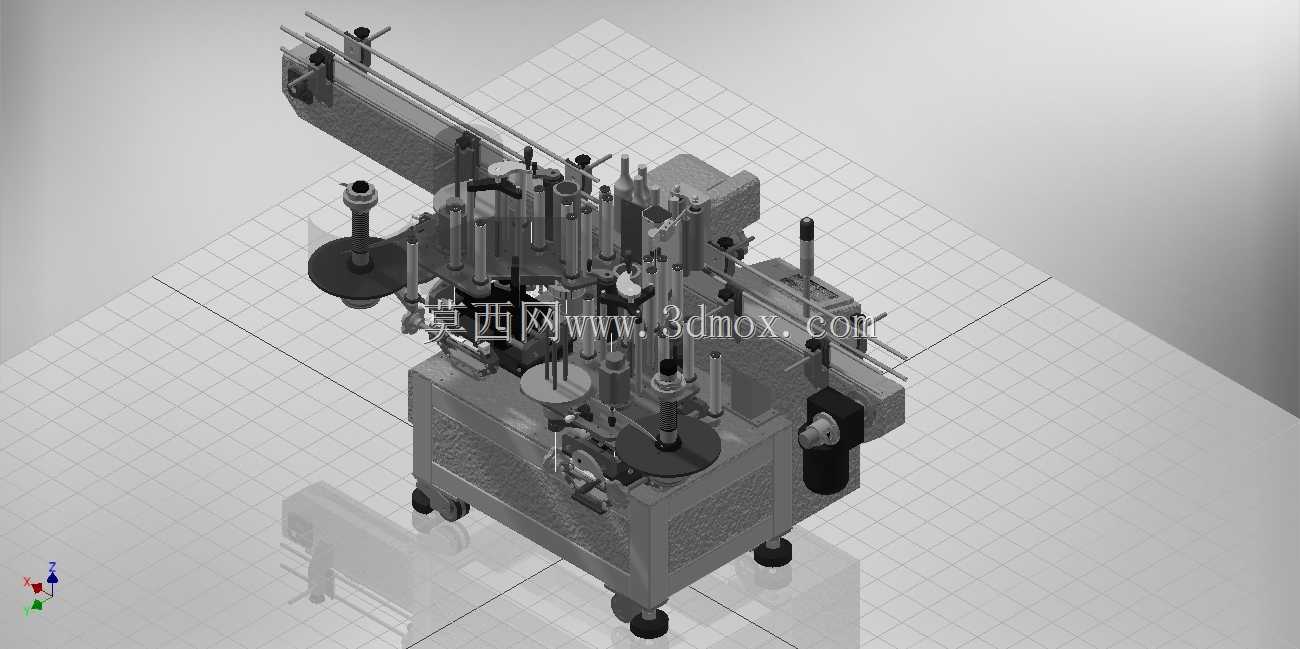

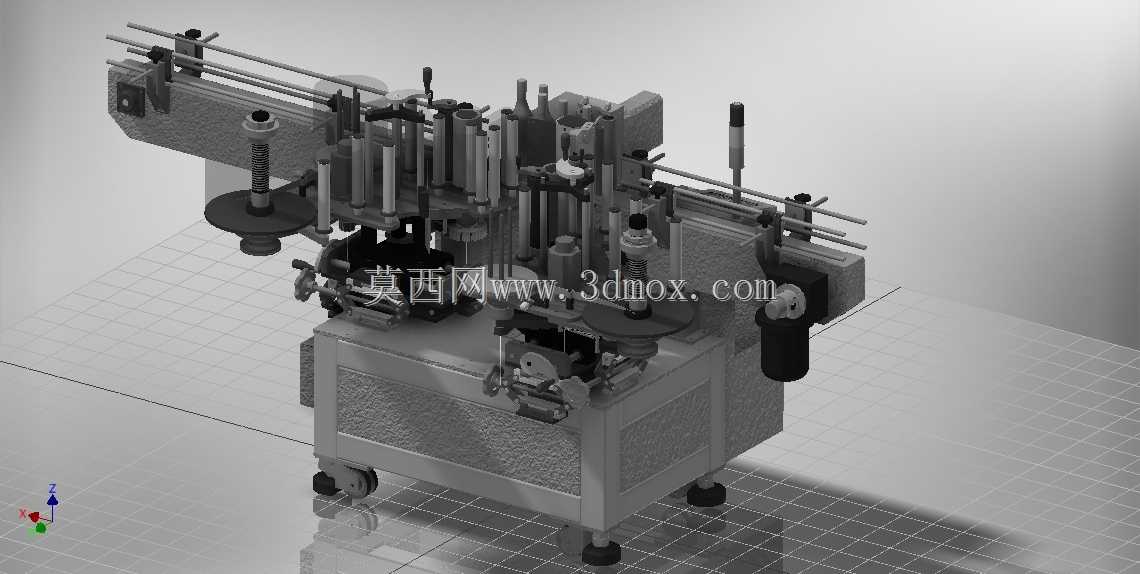

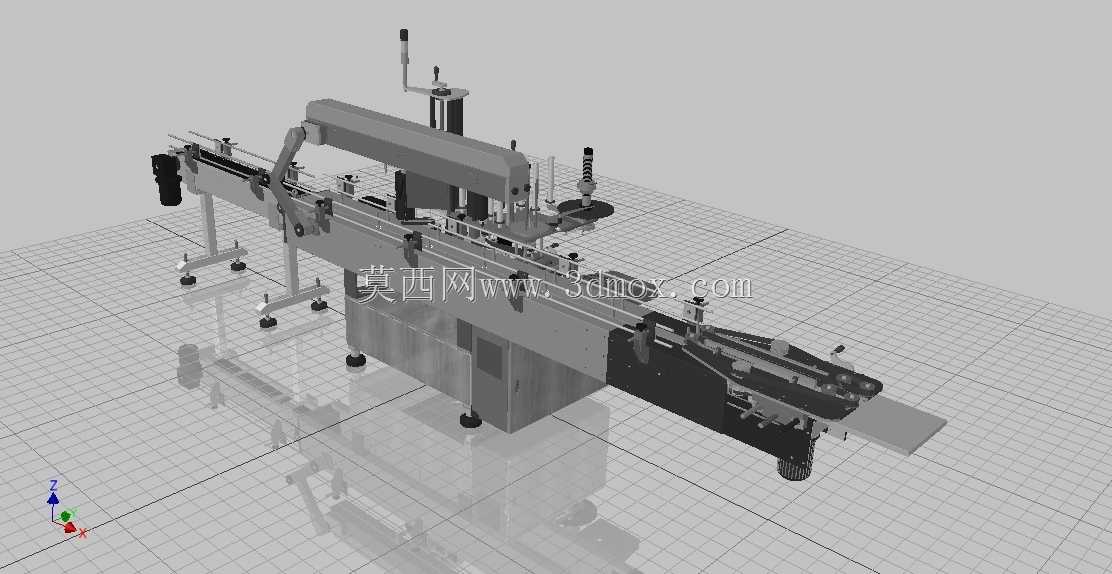

全自动圆柱瓶身多形态标签贴附设备

食品日化包装产线里，贴标环节最容易出现的偏差，往往来自瓶身微小形变带来的标签褶皱、首尾对位错位，还有换产时不同瓶型适配的调试耗时。这款贴标设备的结构设计，刚好戳中了这些现场痛点。瓶身输送段的侧向导轮没有采用固定间距的硬限位，而是做了带弹簧预紧的浮动式结构，导轮接触面包覆食品级硅胶，哪怕瓶身直径有±2mm的注塑公差，也能在输送过程中自动找正中心，不会因为硬挤压把薄壁塑料瓶挤变形，也不会因为间隙过大让瓶身在贴标时出现偏转。送标机构用步进电机直驱标签卷辊，没有额外的齿轮减速组，减少了传动间隙带来的送标误差，标签剥离板的刃口做了0.1mm的圆角抛光处理，不会刮伤标签底纸，也能让标签在剥离瞬间保持平直，不会因为刃口太尖扯坏标签边缘。前后两个标头的位置调节没有用传统的螺栓锁紧滑槽，而是加了带刻度的微调丝杆，单圈调节量对应0.5mm的位移，换产时不用反复打表测量，拧动丝杆就能快速对准贴标位置，针对环绕贴标、椭圆面贴标、多面板贴标三种工况，标头的压合组件做了快换设计，软质海绵压头适配曲面贴标，硬质橡胶压辊适配整圈环绕贴标，平板压块适配平面多面板贴标，换压头只需要扳动快拆卡扣，不用拧动多颗固定螺栓。设备底部的支撑脚做了可调式防震结构，内部嵌有丁腈橡胶减震垫，能抵消车间地面其他设备传来的低频震动，避免贴标时因为震动出现标签偏移。接料段的导板做了向下倾斜的顺滑过渡，贴完标的瓶子能顺着导板平稳滑到下一工位，不会因为磕碰刮花刚贴好的标签。电气控制集成了标签计数和批量预设功能，不用额外外接计数传感器，就能统计当班贴标产量，达到预设批量时设备自动暂停，方便补料换卷。所有和瓶身、标签接触的零部件都采用符合FDA卫生标准的304不锈钢和食品级非金属材质，表面做了拉丝抛光处理，没有卫生死角，清洁时可以直接用高压水枪冲洗，不用担心残留的料液滋生细菌。标签预分配和定位机构做了阻尼可调设计，针对不同厚度、不同材质的标签，可以调整阻尼大小，避免薄标签被扯断、厚标签送标不畅的问题，预留的IO接口可以直接对接产线的上位机系统，不用额外改装线路就能接入整线的自动化控制。
