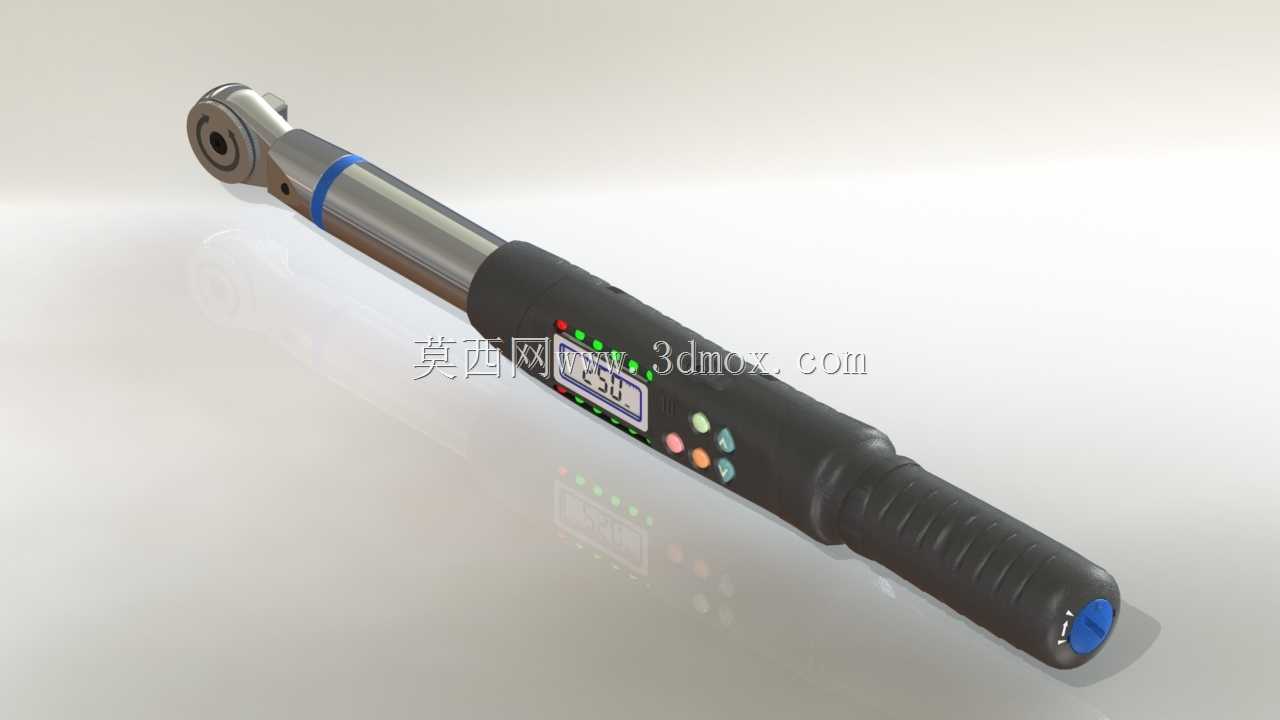

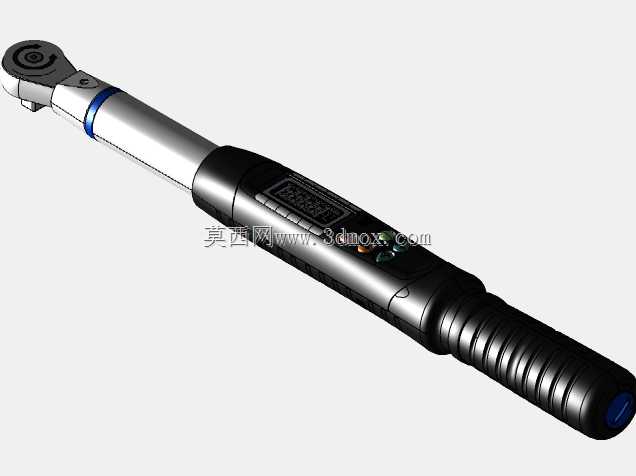

数显式高精度扭矩紧固扳手结构设计

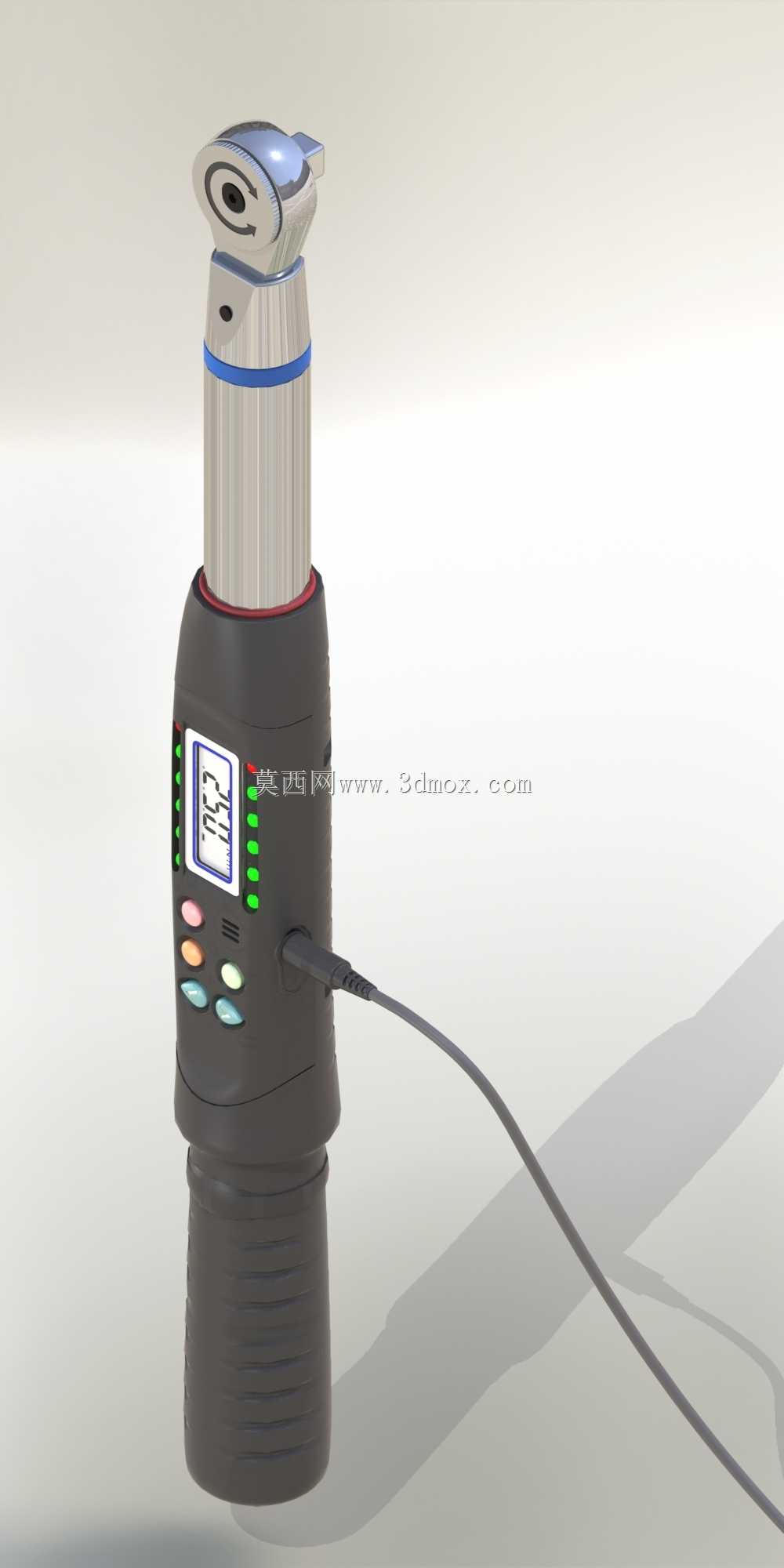

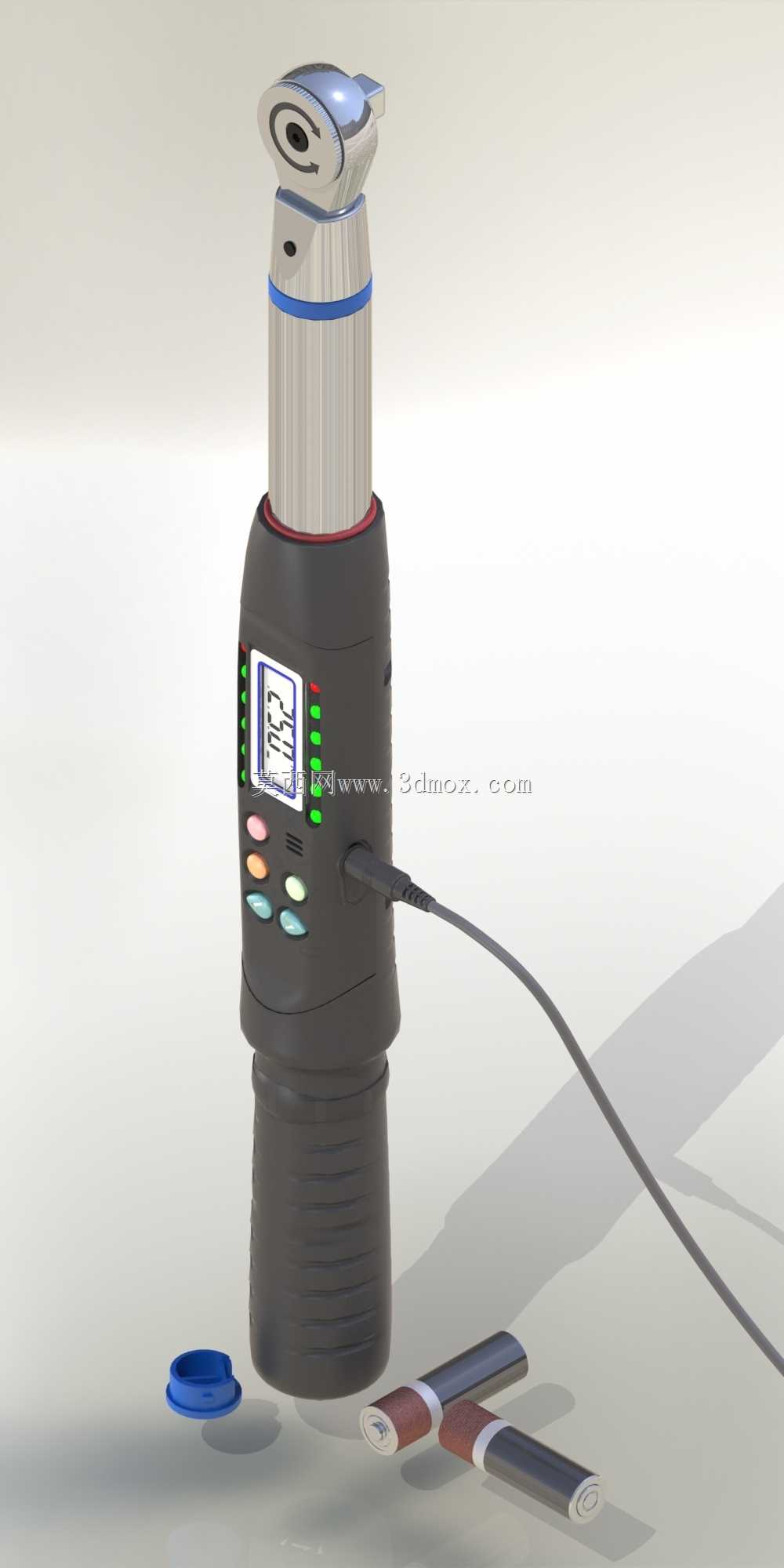

车间里常遇到螺栓预紧力失控的问题，普通机械式扭矩扳手长期使用后弹簧疲劳、刻度磨损，实际输出扭力偏差能超过15%，关键工位的紧固件一旦欠拧或过拧，轻则密封面渗漏、连接件松动，重则直接引发结构断裂、设备停机。这款数显扭矩扳手的结构设计，完全围绕长期使用的精度保持性做了针对性调整，没有照搬传统扭力扳手的弹性杆形变传动逻辑。驱动头位置的棘轮棘爪结构做了齿形优化，常规棘轮扳手12齿的设计每次扳动转角30度，狭小空间里容易卡滞，这里改成24齿密齿结构，单次扳动转角压缩到15度，同时棘爪的啮合面做了0.2mm的硬化层处理，承受峰值扭矩时不会出现崩齿、跳齿问题，和手柄段的连接位置特意加了一道硬质合金衬套，避免频繁换向带来的连接位磨损旷量。手柄内部的扭力采集单元没有直接贴在金属杆表面，而是通过两个对称布置的应变梁做力传导，哪怕使用者握姿偏前或者偏后，施加在扳手上的偏载力也会被应变梁的对称结构抵消，不会把侧向力误算成扭力值，比传统单应变片的采集方案抗干扰能力强很多。数显模块的按键区做了下沉式设计，按键表面比手柄包覆的橡胶层低1.2mm，现场作业时哪怕手上沾了油污、铁屑，按动按键的时候也不会因为剐蹭误触发功能，显示屏外面的透明保护片用的是防刮花的聚碳酸酯材质，和手柄壳体的接缝处打了一圈密封胶，日常在装配车间、汽修工位的多尘、少量泼溅环境里用，不用担心灰尘、冷却液渗进电路部分。手柄尾部的防滑包覆层做了不规则的菱形纹理，不是常见的等距环形纹路，握持的时候手掌的受力点刚好落在纹理凸起上，施加较大扭力的时候不会打滑，尾盖位置预留了校准接口，不用拆开整个手柄就能用标准扭力仪做周期校准，比传统机械式扳手需要拆壳调整弹簧预紧量方便太多。前端的金属杆身和塑料手柄的衔接位置做了一圈过渡圆弧，没有生硬的直角台阶，跌落的时候应力不会集中在衔接处，哪怕从一米左右的工作台高度掉在水泥地上，也不会出现杆身弯折、壳体开裂的问题。
