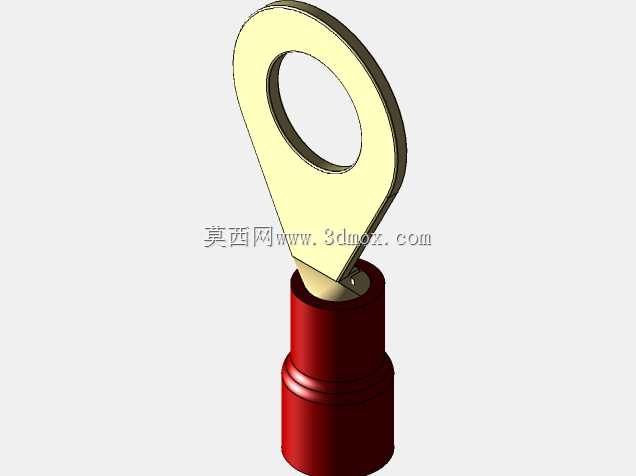

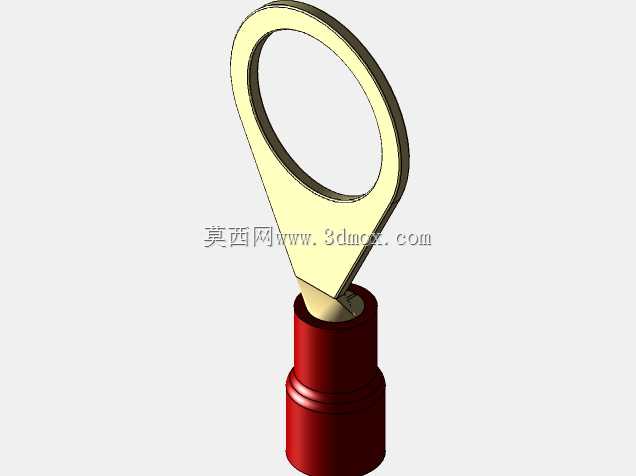

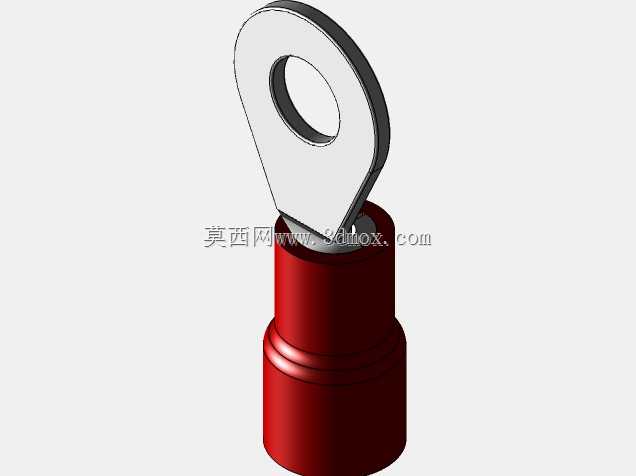

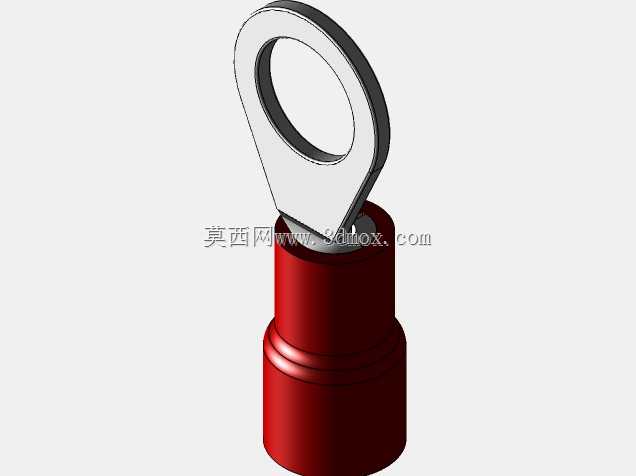

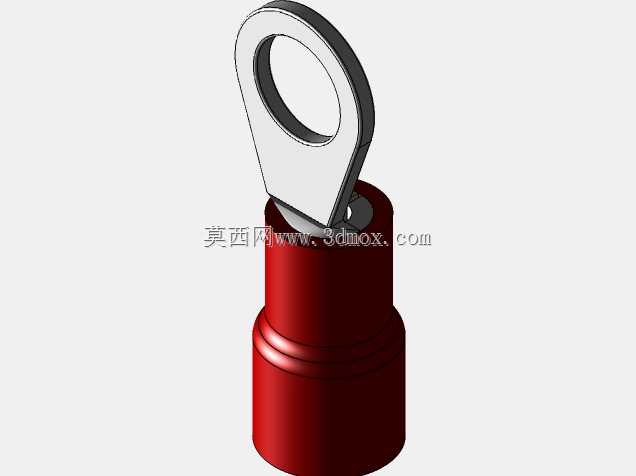

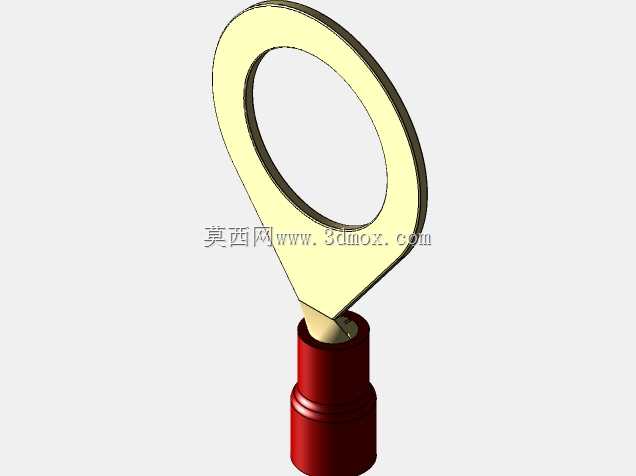

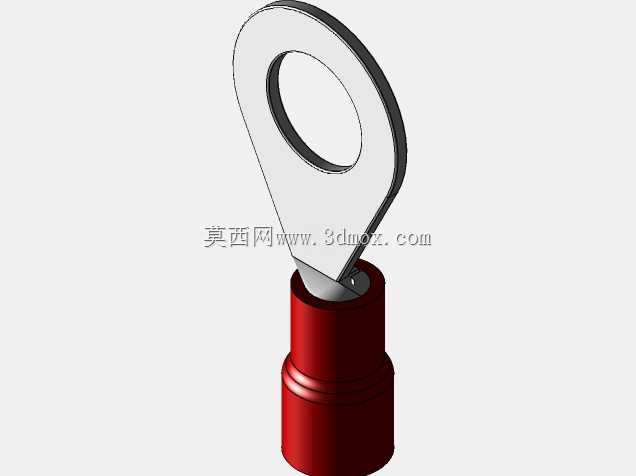

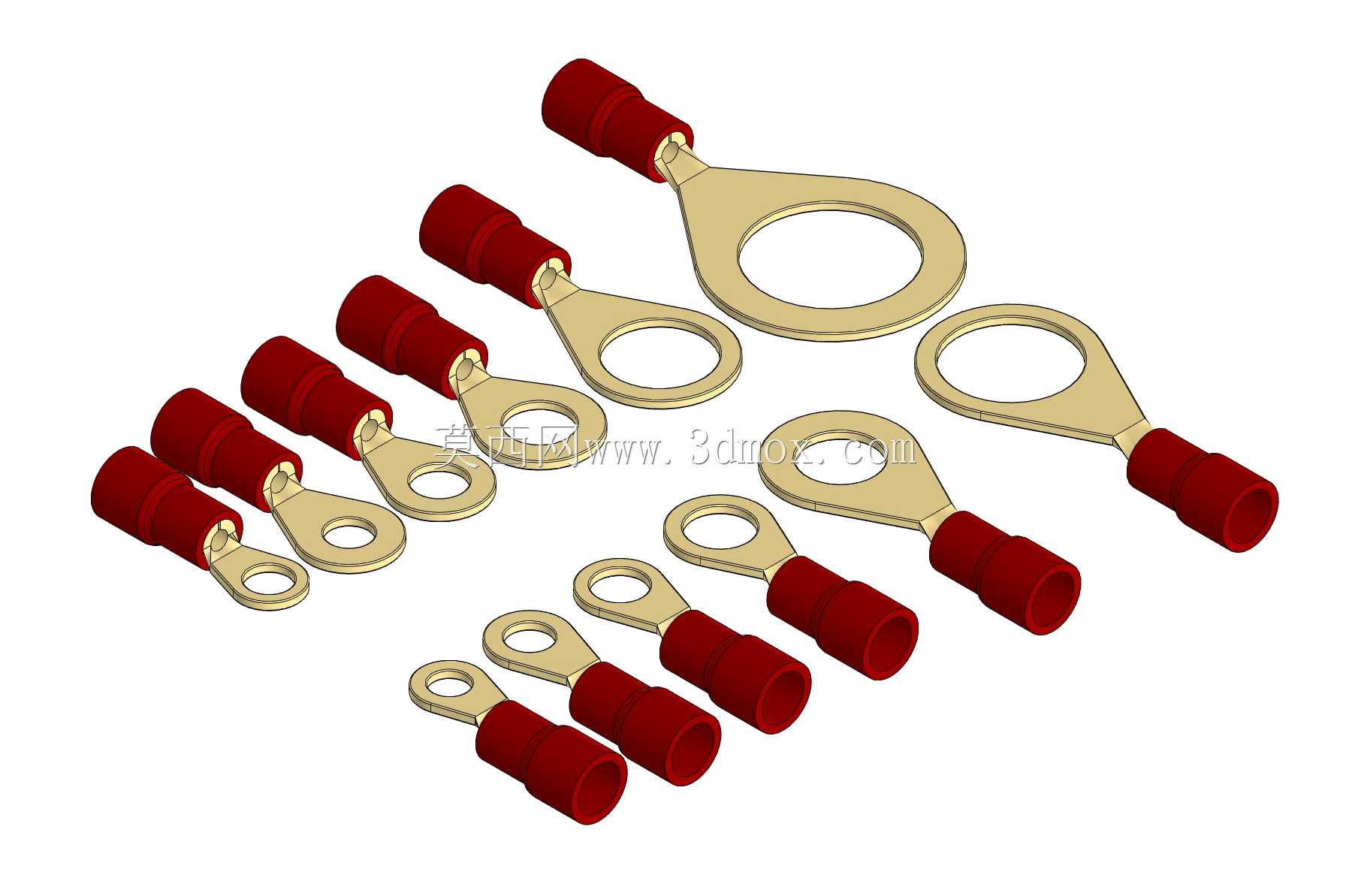

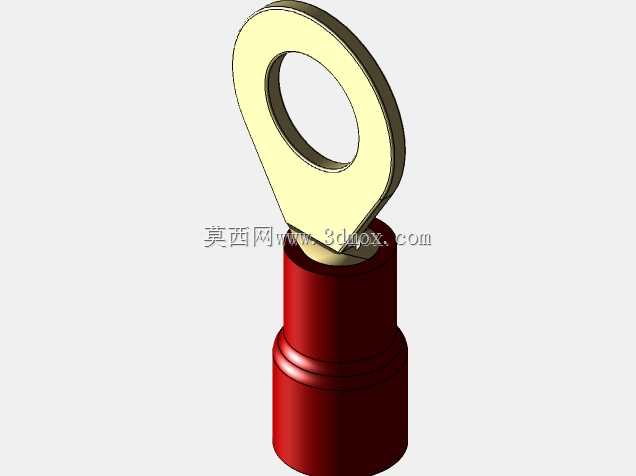

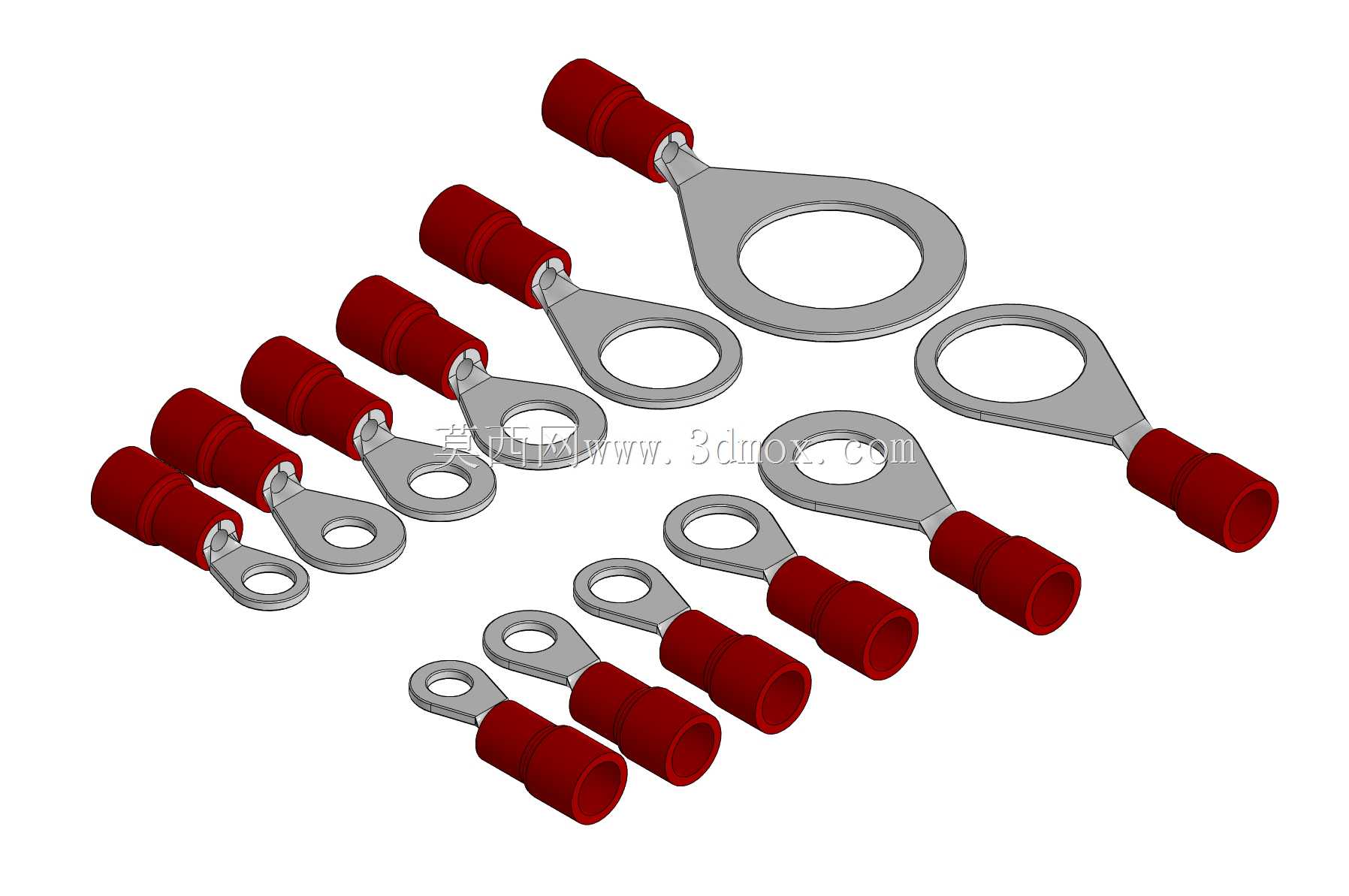

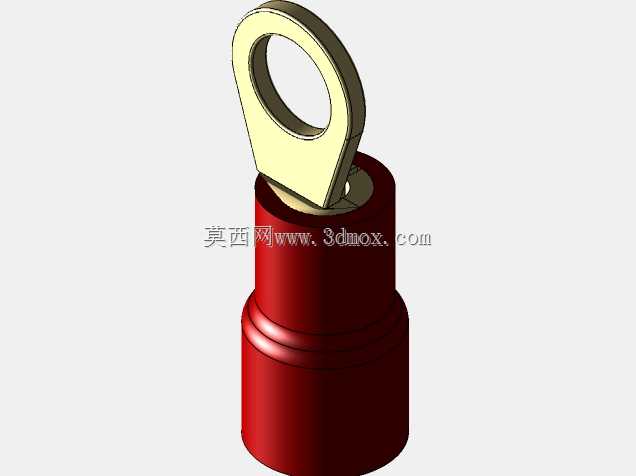

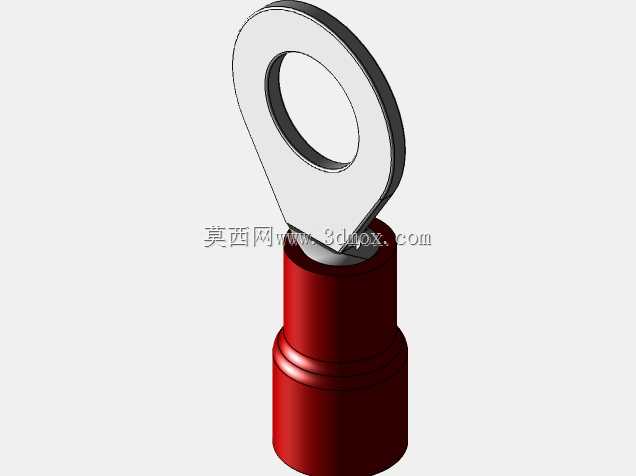

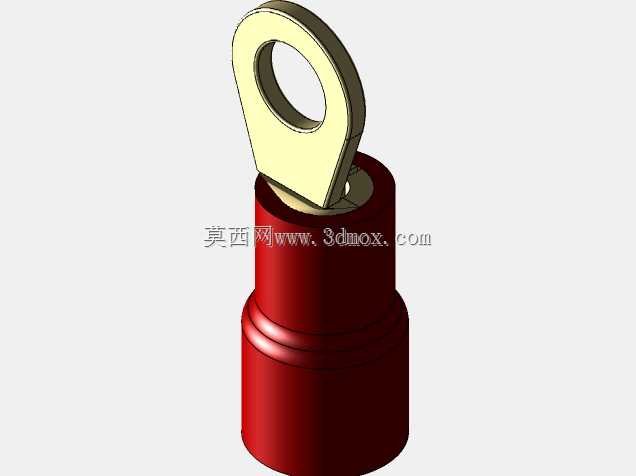

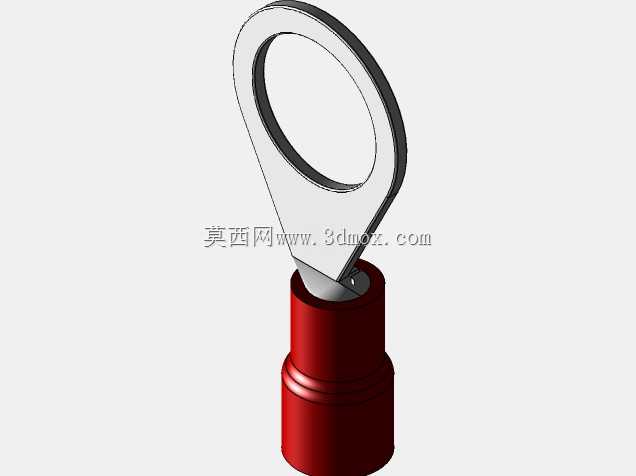

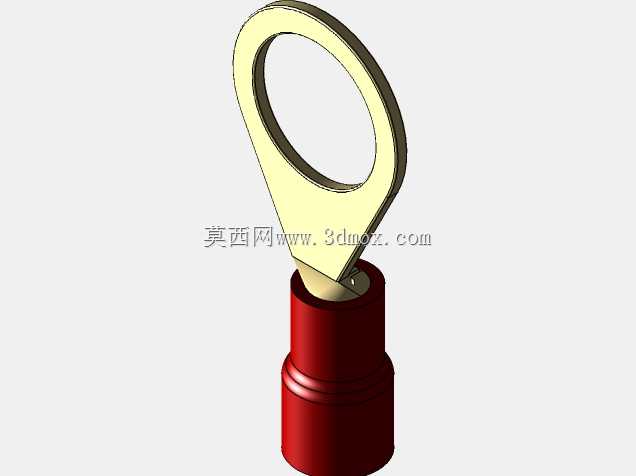

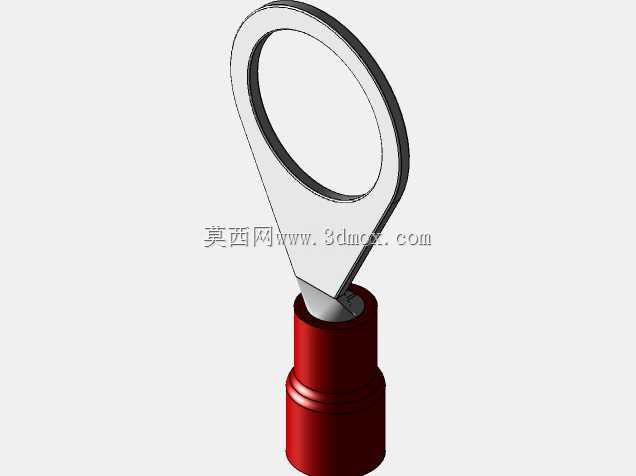

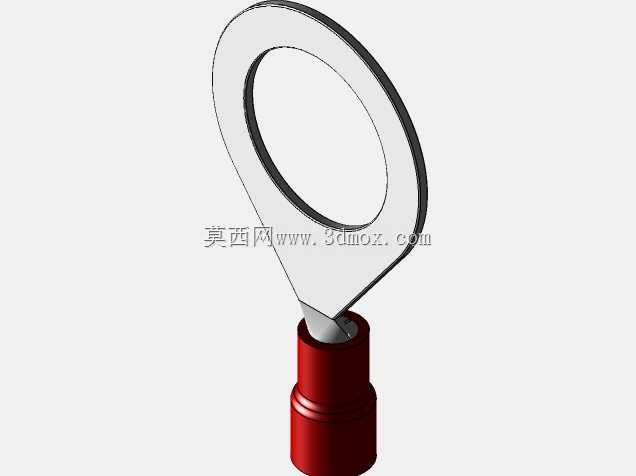

多规格红色绝缘环形冷压接线端子

线束压接现场最常出现的失效问题，往往出在端子绝缘套与金属筒体的同轴度偏差上——压接钳发力时若绝缘层偏斜，会直接挤压铜筒边缘造成线芯压接不实，后期受振动拉扯就容易出现虚接脱落。这套环形端子的金属筒体与红色绝缘护套采用台阶式定位结构，绝缘套内壁的限位台阶刚好卡在铜筒翻边位置，压接时绝缘层不会沿轴向窜动，哪怕是新手操作工持普通手动压接钳作业，也能保证压接位置始终落在铜筒的有效压接区间内。不同规格的端子环形接孔内径做了梯度区分，对应适配M3到M12的常规螺栓规格，接孔边缘做了0.2mm的圆角钝化处理，不会像锐边端子那样在螺栓拧紧时刮伤接线柱表面的镀锌层，长期户外使用也能减少接触面氧化锈死的概率。铜质基体表面的镀锡层厚度控制在5μm左右，既保证了导电接触面的抗氧化能力，又不会因为镀层过厚在压接时出现镀层脱落堆积，造成压接尺寸超差。红色绝缘套选用的是增韧PA材质，低温环境下不会像普通PVC套那样脆裂，-20℃工况下弯折180度也不会出现裂纹，适配户外机柜、农用机械这类温差较大的使用场景。端子尾部的铜筒做了喇叭口导向设计，剥线后的线芯穿入时不会被铜筒边缘的毛刺刮断铜丝，哪怕是0.5平方的细线芯也能顺利穿到位，不会出现线芯散丝卡在筒口造成压接后有效导电面积不足的问题。整套端子的尺寸梯度覆盖了0.5到1.5平方的常用线径，环形接孔的平面度控制在0.05mm以内，螺栓拧紧后接面能完全贴合接线柱平面，接触电阻比普通冲压端子低15%左右，大电流通过时不会出现局部过热烧蚀的问题。绝缘套表面做了细微的磨砂纹理，手持压接时不会打滑，批量压接作业时能有效提升操作效率，也不会因为表面过于光滑造成端子从料盒中取放时滑落。
