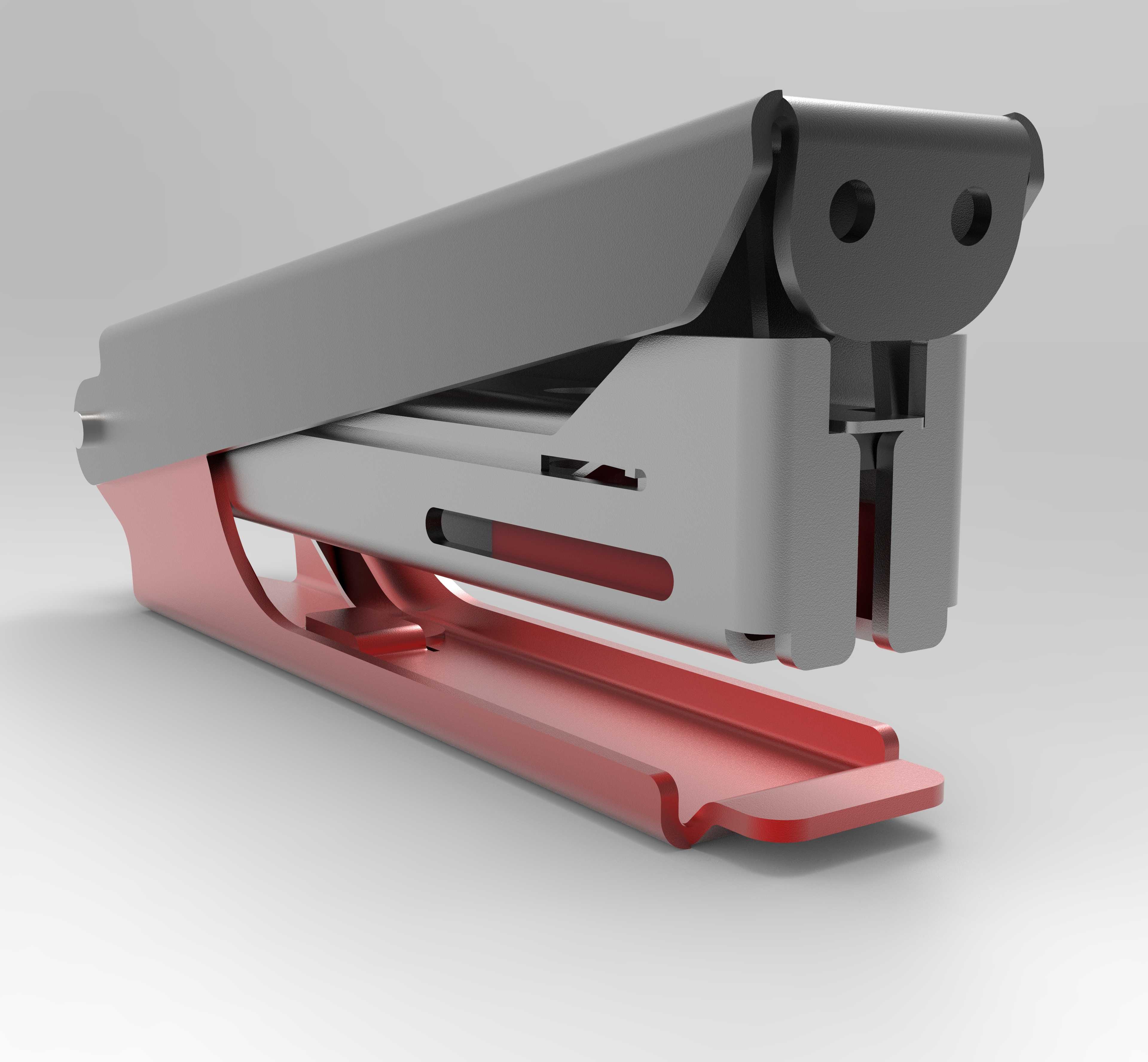

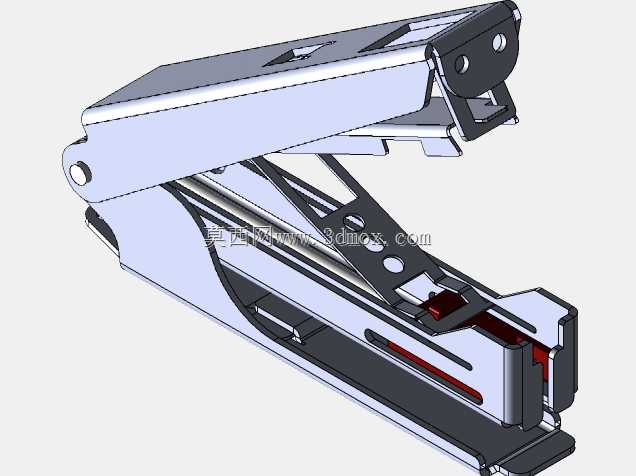

钣金结构订书机三维数模设计

常规订书机量产时最容易出现的卡钉、底座形变问题，大多来自钣金折弯工序的回弹量预留不足，以及压钉组件与钉道的配合间隙把控失当。这款钣金结构的订书机在折弯边的R角处理上做了针对性调整，底座承托面的翻边高度比常规款高出0.8mm，刚好抵消冷轧钢板1.2mm料厚下的折弯回弹量，不需要后续额外的校形工序就能保证底座平面度控制在0.1mm以内，压合时不会出现单侧翘边导致的钉脚弯折歪斜。

上盖的压铆转轴位置没有采用常见的穿钉铆接结构，而是直接在钣金本体上冲出翻边转轴座，翻边高度经过精确计算，刚好能容纳压簧的定位端，既减少了一个独立转轴零件的采购与装配成本，也避免了长期使用后转轴松脱晃动的隐患。钉道侧壁的让位缺口不是简单的矩形开孔，边缘做了15度的斜角过渡，订书钉推送过程中不会被锐边刮蹭导致钉排错位，哪怕是装填偏软的镀锌订书钉，也能顺畅推送至出钉口位置。

底座的防滑垫安装槽采用了下沉式压型设计，不需要额外涂胶固定，橡胶防滑垫可以直接卡入槽内，装配时对位效率提升近四成，长期按压使用也不会出现防滑垫脱落移位的问题。压柄的受力区域做了局部压筋处理，在不增加整体料厚的前提下，把按压位置的结构强度提升了近60%，频繁按压施力时不会出现钣金凹陷变形的情况，表面的喷塑层也不会因为形变出现开裂掉漆。

各钣金件之间的配合公差全部按IT12级精度预留，折弯工序完成后不需要二次铣削加工就能直接进入装配环节，组件之间的活动间隙控制在0.15mm到0.2mm之间，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致按压时晃动感明显。出钉口的压片采用了分体式折弯结构，两个压脚的高度差控制在0.05mm以内，订书钉穿透纸张后两个钉脚的弯折长度完全一致，不会出现一侧钉脚翘起刮纸的问题。
