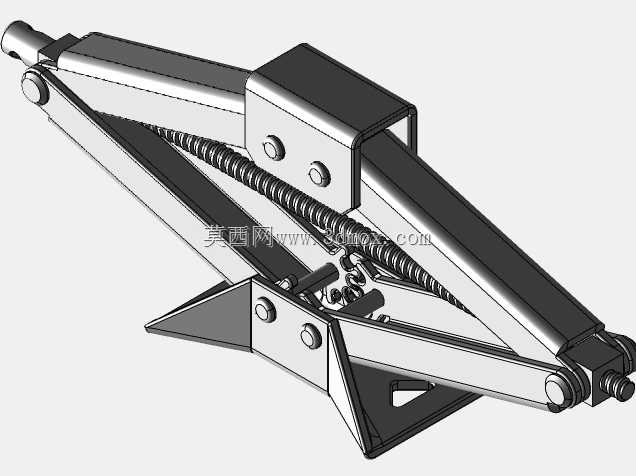

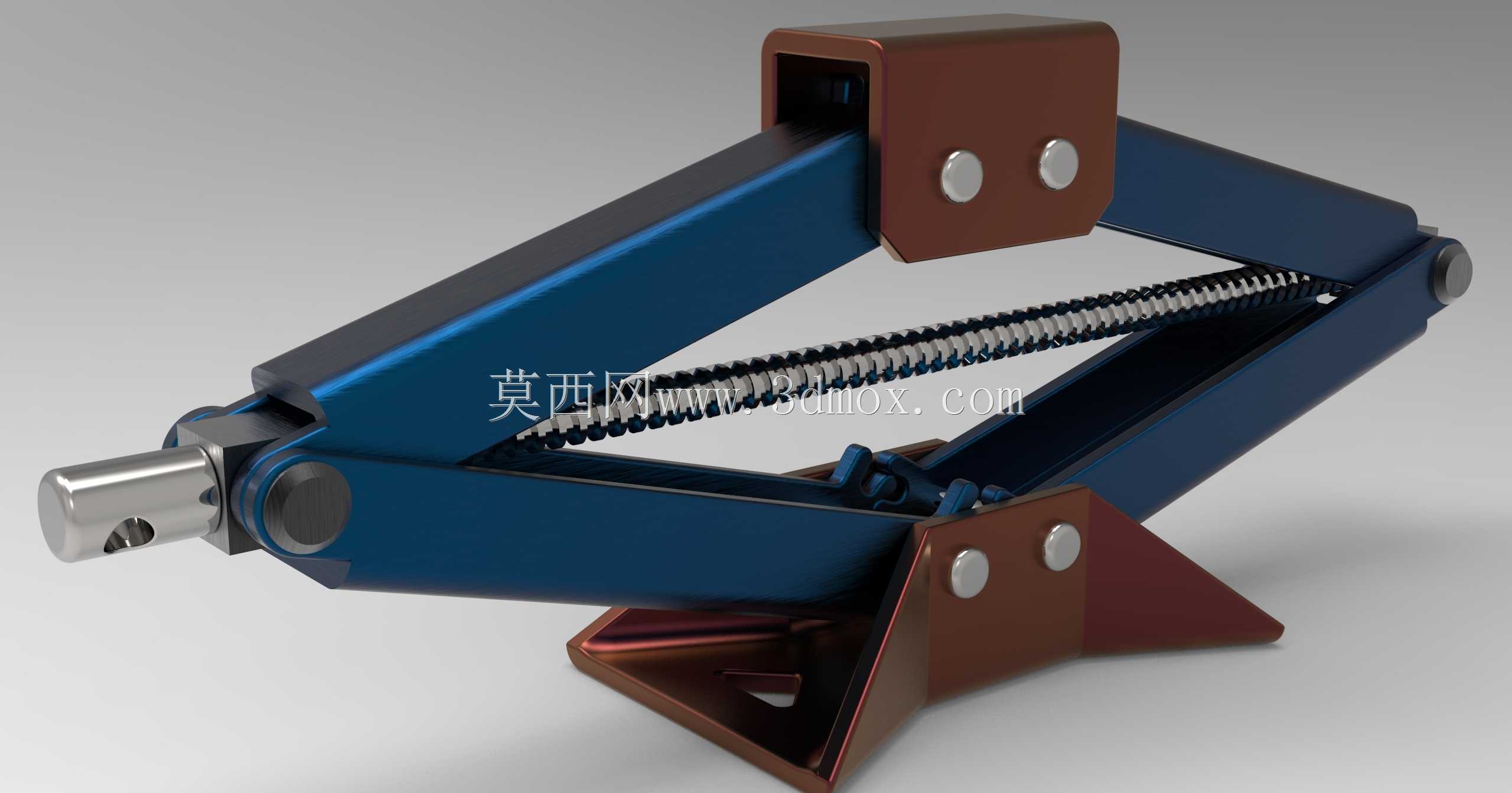

车载剪式螺旋顶升承重结构设计

车载应急顶升场景里，剪式结构最常暴露的问题是偏载时臂架铰接点窜动、丝杆螺纹咬合不均导致的卡滞，甚至在半顶升状态下出现受力侧臂架微变形，这也是很多同类实物在换胎作业中突然卸力的核心诱因。这款剪式顶升结构在铰接点的衬套配合间隙上做了针对性收窄，上下承托座与臂架的连接耳片做了外翻折边处理，不再是传统的平片焊接结构，折边形成的加强筋能在单侧受力时分散耳片根部的应力，避免长期使用后耳片开焊断裂。丝杆的传动段没有采用全段等径设计，靠近摇把输入侧的轴径做了微幅加粗，匹配臂架收拢时的受力分布——当臂架处于低位收拢状态，顶升初始阶段的轴向力全部集中在丝杆前段，加粗段能抵消摇把施力时的径向弯矩，不会出现丝杆弯曲导致的传动卡涩。上下承托面的防滑齿没有做满布设计，而是在承托边缘预留了3毫米的平边，既避免齿面硌伤车辆底盘的防锈涂层，又能在顶升到位后通过平边形成二次卡位，防止车辆侧滑时顶升点脱出。臂架的型材选用了冷弯槽钢而非传统的扁钢，槽钢的槽口朝向内侧布置，既减轻了整体自重，又能让臂架在受弯时的中性层落在型材几何中心，同等壁厚下抗扭强度提升近四成。铰接销轴的端部做了滚花销位，不需要额外加装开口销，装配时直接压入即可锁定，避免野外作业时开口销锈蚀脱落导致销轴窜出。摇把连接头的十字孔做了倒角导向，哪怕光线不好的夜间换胎，也能快速对准摇把卡位，不用反复摸索对位。丝杆的螺纹牙型做了微小的牙侧角修正，普通梯形螺纹在重载下容易出现牙面咬死，修正后的牙侧角能让螺纹副在承受大载荷时依然保持顺畅的转动手感，不需要额外涂抹润滑脂也能在露天存放数月后正常操作。底部承托座的折角做了120度的钝角处理，接触地面时不会像直角底座那样在软质沥青路面压出深痕，同时增大了接地面积，在松软地面作业时不需要额外垫木板就能保持稳定。
