桌用夹持式精密台虎钳结构设计

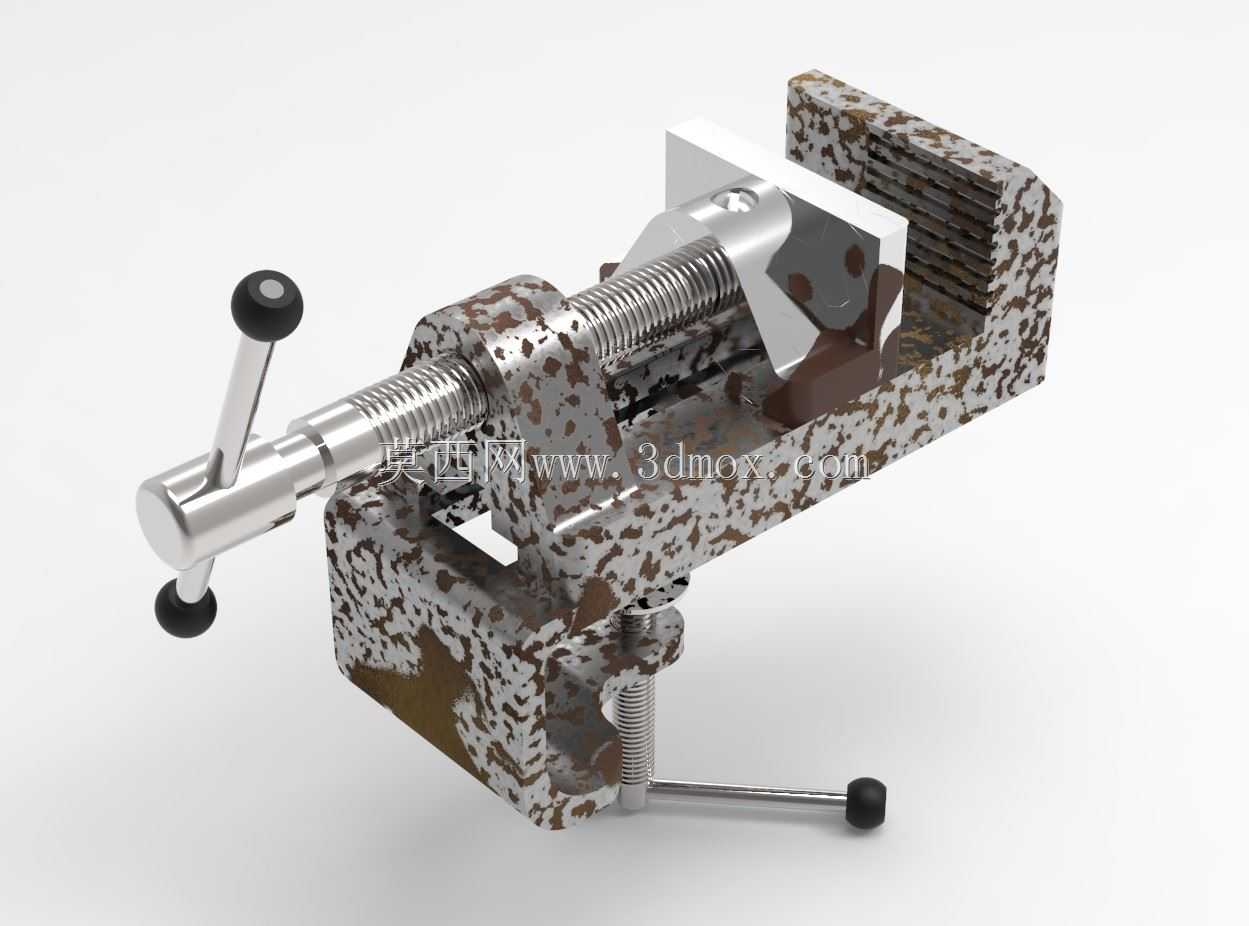

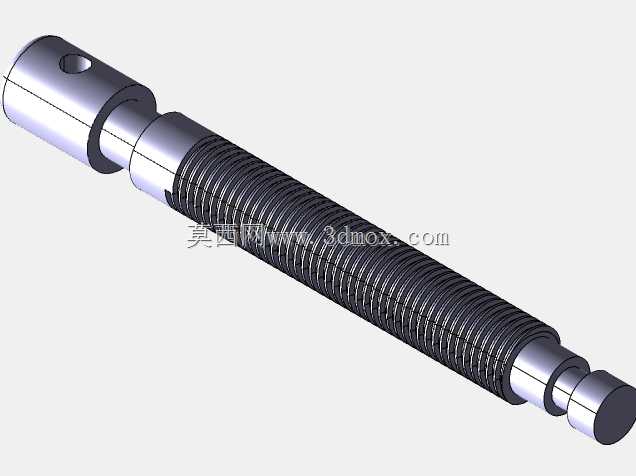

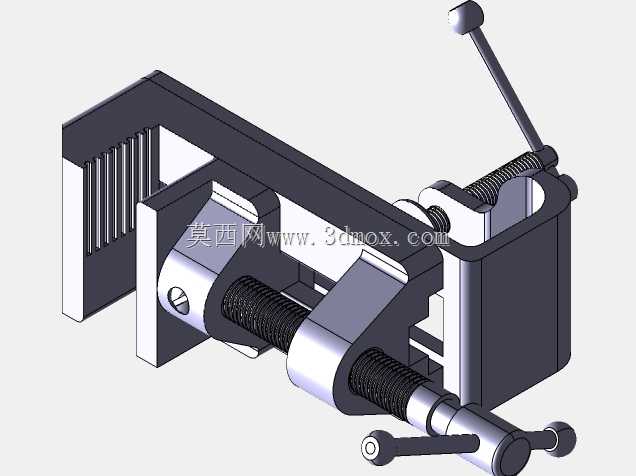

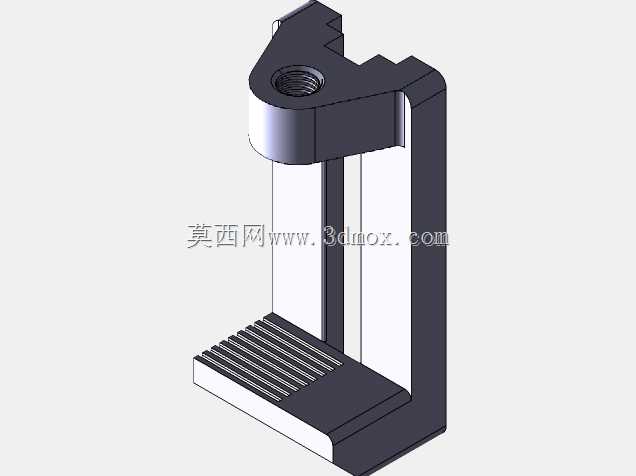

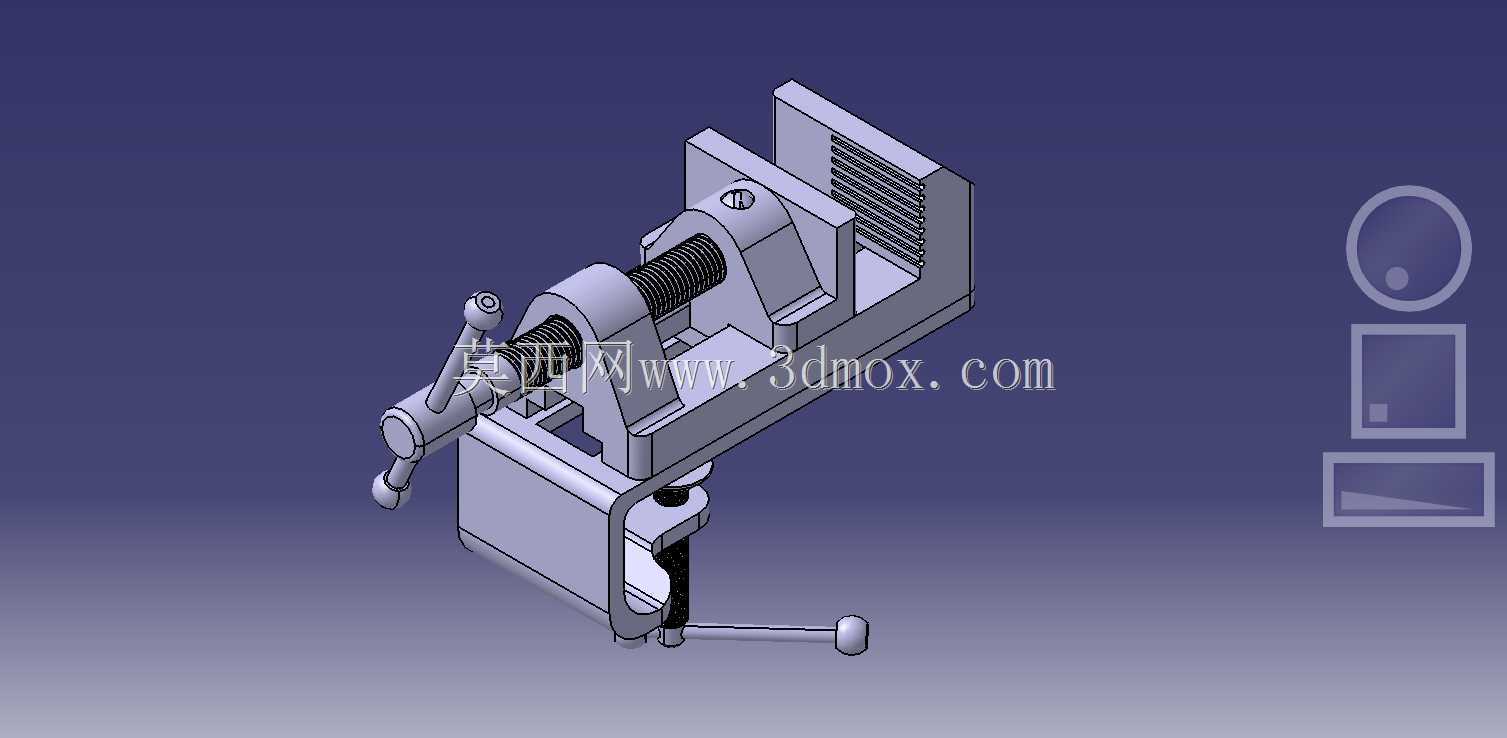

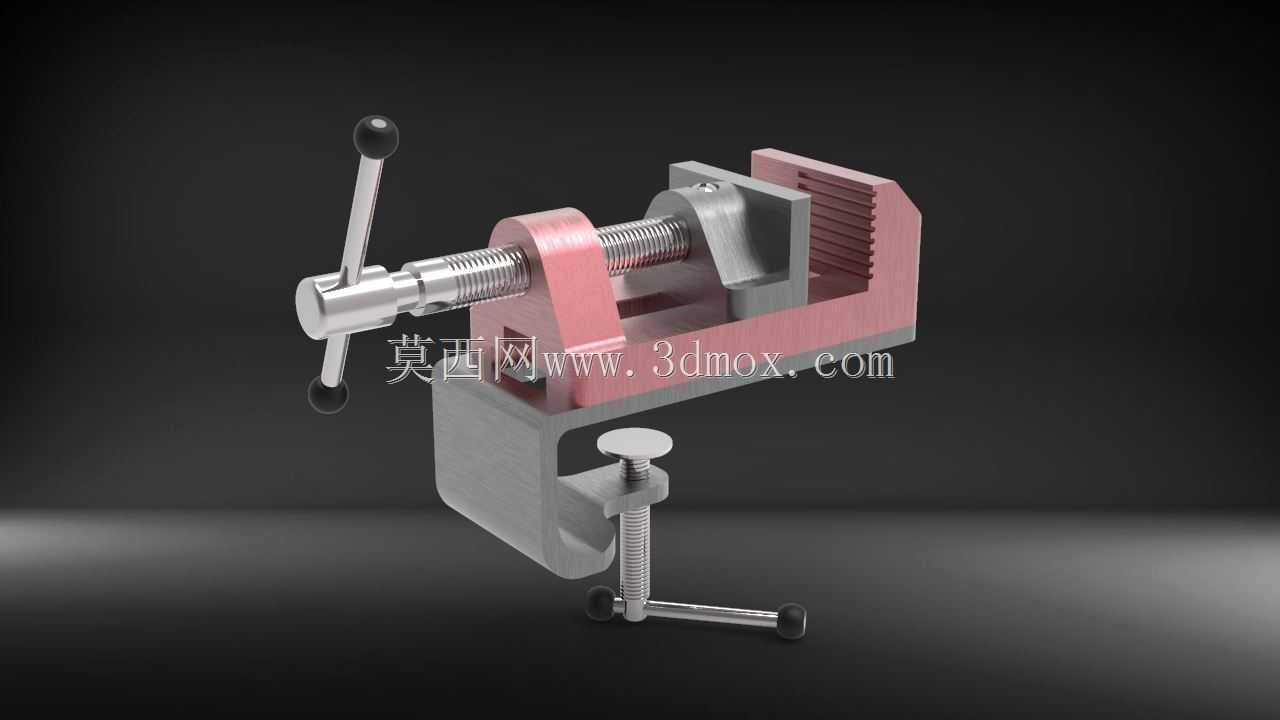

这款桌夹式台虎钳是机械加工、装配维修场景里最常用的手动夹持工装，和重型机用台虎钳不同，它不需要通过螺栓固定在重型工作台面上，自带的下部夹紧螺杆可以直接卡在厚度10-60mm的工作台边缘、工装架侧板甚至临时搭建的操作台上，转场使用时拆装仅需十几秒，非常适合流动维修、实训教学、小型零件加工作业的场景。从结构设计来看，它的核心传动采用梯形螺纹副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力均匀，夹持工件时不会因为反向受力出现螺纹滑牙、自锁失效的问题，钳口最大张开距离可以覆盖120mm以内的小型零件，不管是方形的金属坯料、圆形的棒料，还是形状不规则的异形塑料件、钣金件，都能通过钳口的V型槽与平面齿纹配合实现稳定夹持。钳身采用整体铸铁材质做了做旧质感的表面处理，实际生产中这种材质的减震性远优于焊接结构件，在对夹持工件做锉削、小范围钻孔、攻丝、打磨作业时，不会因为外力冲击产生明显的共振，保证加工精度。固定钳身和活动钳身的配合导轨采用了燕尾槽结构，配合间隙可以通过侧面的调节螺钉微调，长期使用出现导轨磨损后，不需要更换整体零件，只需要调整螺钉就能消除间隙，避免活动钳身上翘、夹持错位的问题。上部的操作手柄采用球头设计，握持时施力更顺手，最大夹持力矩可以达到25N·m，足够应对普通有色金属、低碳钢零件的夹持需求，下部的桌夹螺杆端部做了防滑橡胶垫，夹紧工作台时不会在台面上留下压痕，也能避免作业过程中钳身整体滑动。钳口部分采用可更换的齿面钳口板，通过内六角螺钉固定在钳身上，当齿纹磨损或者需要夹持软质工件时，可以更换成铜质、尼龙材质的光面钳口板，避免夹伤工件表面。从安装边界来看，钳身整体宽度在160mm左右，安装后超出工作台边缘的长度不超过120mm，不会占用过多的操作空间，尾部的手柄转动半径控制在80mm以内，操作时不会和台面上的其他工具、量具产生干涉。在实际装配场景里，这类台钳还经常被用作小型工装的固定基座，配合定位块、快速夹钳可以组成简易的焊接工装、装配工装，应对小批量试制的生产需求，不需要专门制作重型工装台，大幅降低临时作业的准备成本。设计时还考虑了排屑需求，钳身导轨面做了微小的倾斜角度，加工产生的金属切屑不会堆积在导轨缝隙里，日常维护只需要定期在螺纹副和导轨面涂抹少量润滑脂，就能保证十几年的使用寿命，不会出现卡滞、传动不畅的问题。
