手动杠杆式对夹蝶阀管路截流结构

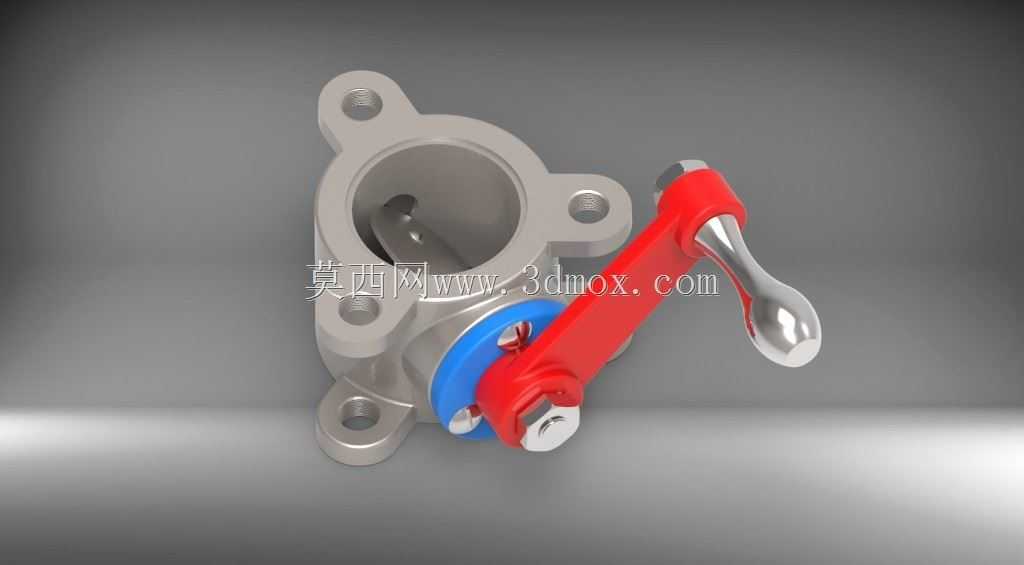

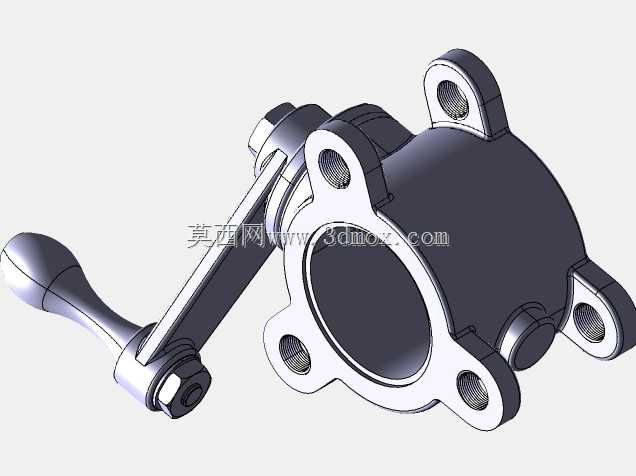

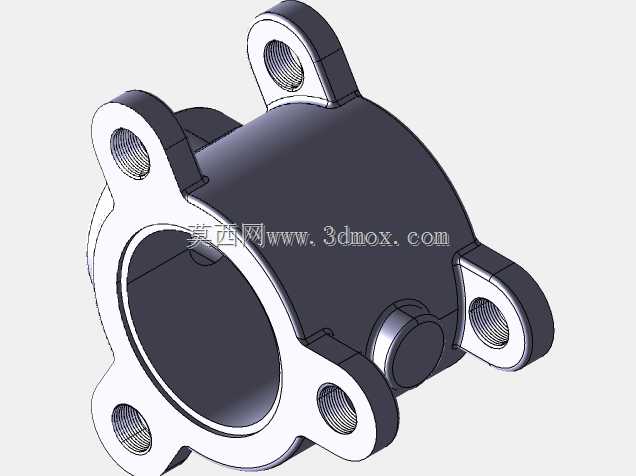

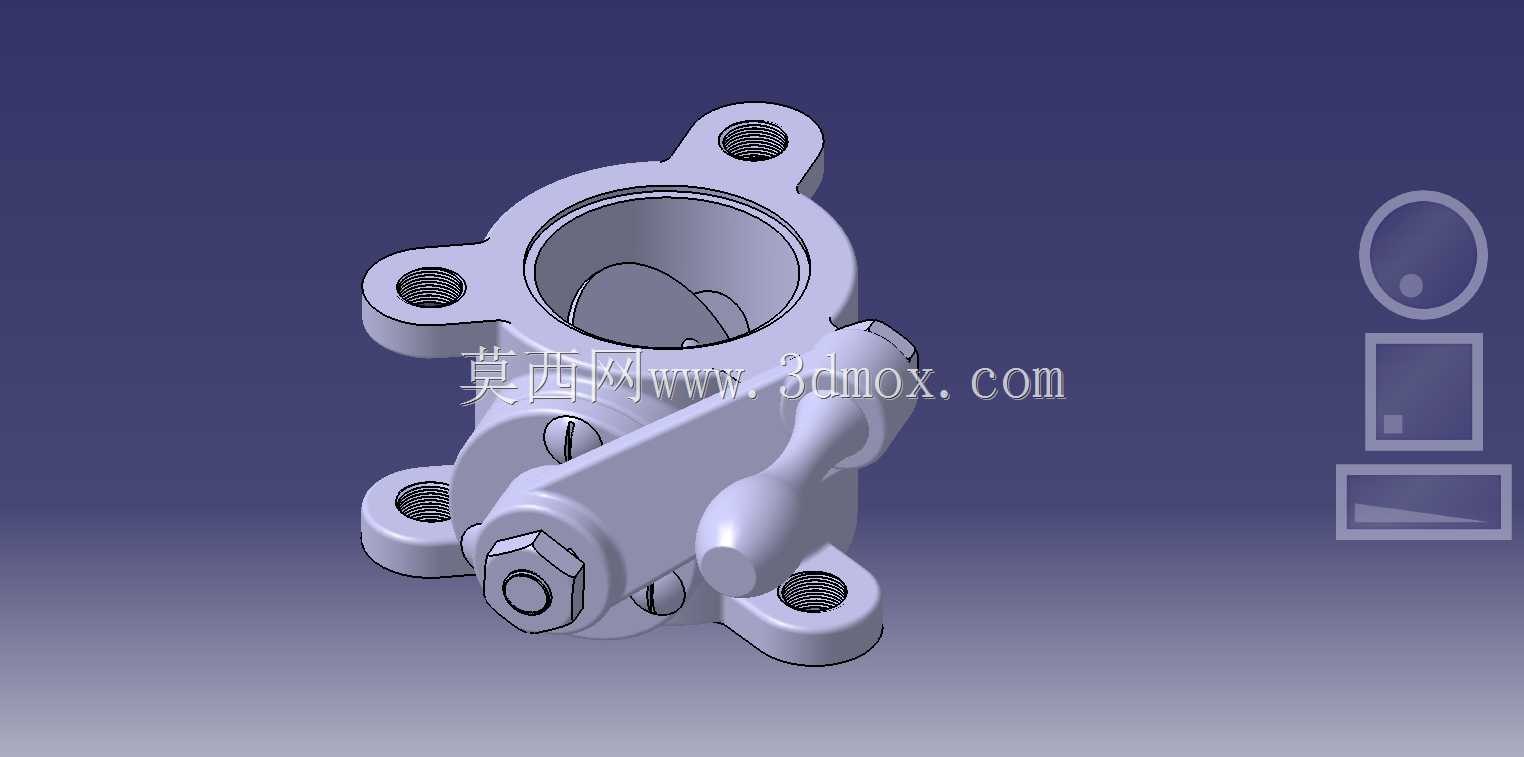

　　这款手动蝶阀的三维结构完整还原了轻工给排水、小型化工流体管路、暖通循环水系统里常用的截流调节部件，阀体采用带双耳安装孔的对夹式布局，安装时可直接夹持在两段管路的配对法兰之间，不需要阀体自带整圈法兰凸缘，整体轴向厚度紧凑，在狭窄的管线排布空间里能大幅节省安装占位。阀体流道为直通式铸造腔体，内部的蝶板绕阀杆轴线做90度回转，手柄扳动到全开位置时蝶板与流道轴线平行，介质流通阻力极低，压损远小于同通径的截止阀；扳动到全关位置时蝶板外缘贴合阀座密封面，可实现管路介质的截断，中间任意角度停留时还能对流过的流量做粗略调节，在循环水冷却、低压流体输送、简易给排水工位非常实用。

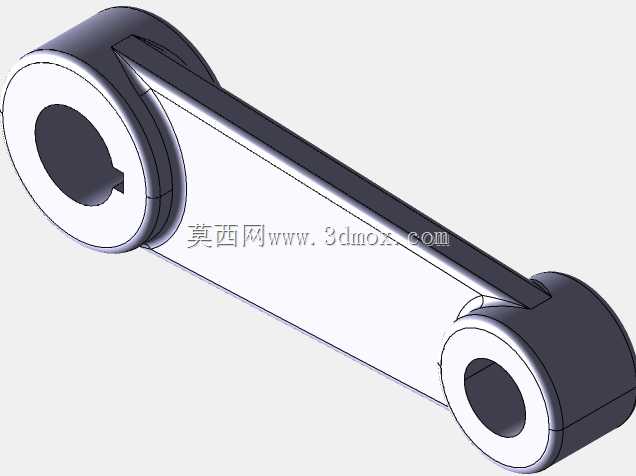

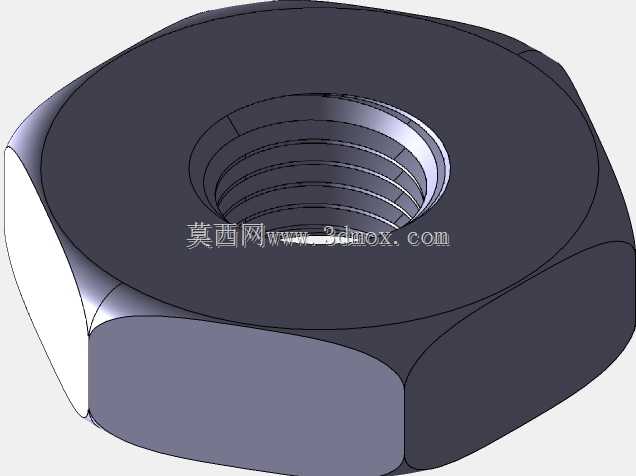

　　驱动部分采用红色包覆的杠杆式手柄，手柄末端带金属配重球，操作时力臂更长，现场工人不需要额外辅助工具，徒手就能完成开闭动作，手柄根部的蓝色限位座可以精准限定90度的回转行程，避免扳动过位损坏密封件，手柄和阀杆的连接采用扁方加锁紧螺钉的防松结构，长期反复扳动也不会出现驱动打滑的问题。阀体上的四个安装耳座预留了贯通螺栓孔，安装时螺栓直接穿过两侧管路法兰和耳座孔锁紧，对中定位非常方便，耳座的开孔间距、流道通径、端面间距都严格匹配常用低压对夹阀门的安装边界，选型替换时不需要改动周边管路的法兰位置。

　　建模过程里把阀体内腔的铸造圆角、蝶板的回转间隙、阀杆的上下支撑轴段、密封胶圈的装配槽位都做了独立实体还原，没有做合并简化，结构工程师可以直接拆解查看每个零件的配合关系：阀杆穿过阀体上下轴套，下端和蝶板的传动扁位配合，中部的密封填料槽可以加装填料避免介质沿阀杆外漏，手柄锁紧在阀杆上端的方头上，所有运动件的转动行程都在装配里做了限位校验，不会出现手柄和阀体安装耳干涉的情况。这类蝶阀本身结构简单、零件数量少、整体重量轻，日常维护时只需要拆开手柄锁紧件就能抽出阀杆和蝶板，更换密封件不需要把整个阀体从管路上拆下来，在民用给排水、小型设备冷却回路、低压通风管路里的适配场景非常广泛，建模时还原的安装孔位、外形轮廓尺寸也可以直接给设备布局设计做管线干涉校验参考，提前核对阀门操作手柄的扳动空间，避免现场安装后手柄被周边管线或设备柜体挡住无法操作。
