按动式金属杆自动铅笔结构设计

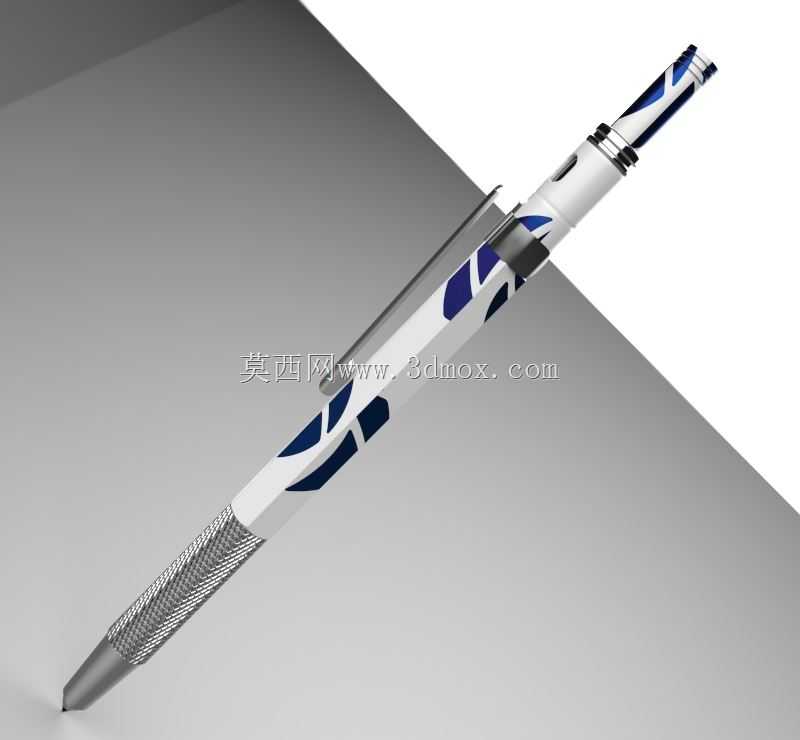

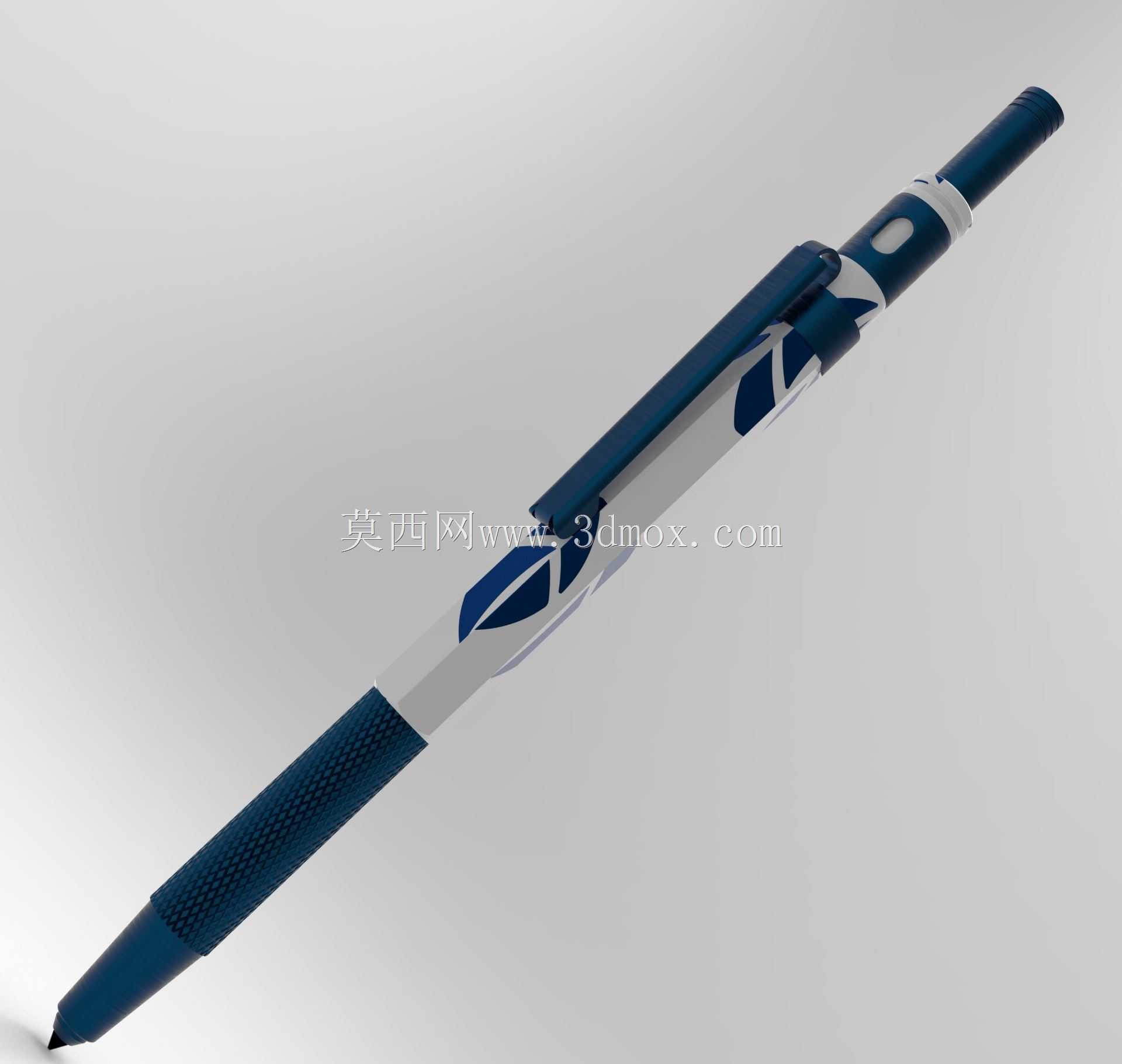

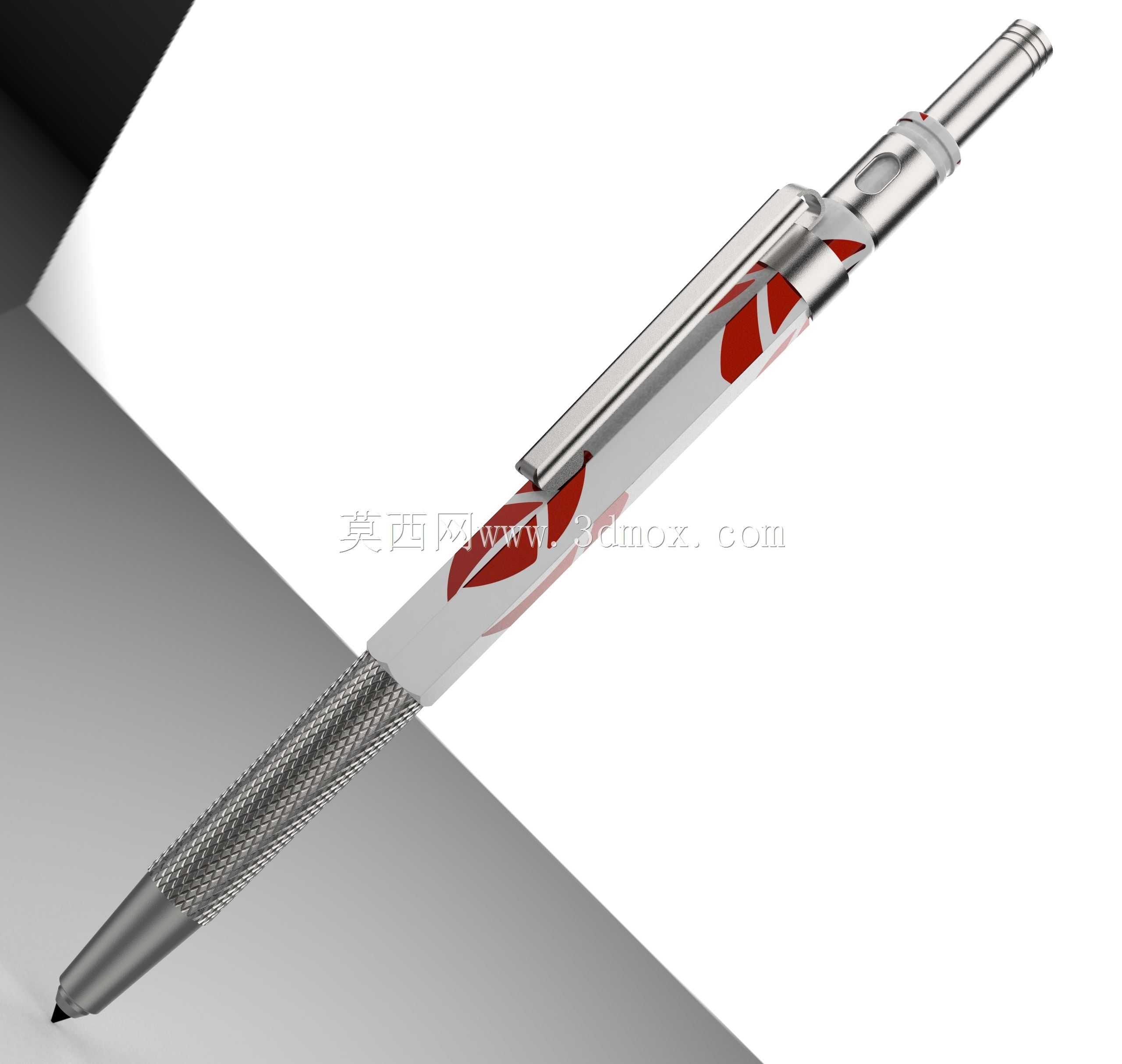

这款按动式自动铅笔的结构设计，首先从日常高频书写场景的实际痛点出发，针对普通塑料笔杆易开裂、握持易打滑、笔夹易断裂的常见问题做了针对性优化。整体采用金属切削加工的主体结构，笔身主体为六边形截面设计，区别于常规圆形笔杆，放置在倾斜桌面时不会出现滚落掉落的情况，适配车间绘图工位、学生课桌、办公桌面等多种放置场景，笔身长度控制在140mm左右，最大直径11mm，握持段直径8mm，符合成年人手部握持的人机工程尺寸，长时间书写绘图不会产生明显的握持疲劳。

握柄区域采用网纹滚花工艺处理，滚花深度控制在0.2mm，齿距0.5mm，即使手部沾有少量绘图铅笔屑、润滑油或者汗液，也能保持足够的握持摩擦力，不会出现转笔、打滑的情况，尤其适合机械制图现场需要频繁转动笔身调整线条角度的使用需求。笔夹采用一体化冲压成型的不锈钢弹片结构，安装位置在笔身上部三分之一处，夹持厚度范围在0.3mm到5mm之间，可以稳定夹持在工作服口袋、笔记本封皮、绘图板边缘，弹片的预紧力经过调校，既不会因为夹持力过大刮花笔身表面，也不会因为夹持力过小导致笔身脱落。

内部出芯机构采用经典的三爪卡紧结构，按动行程设置为4mm，每按动一次出芯长度0.5mm，适配0.5mm和0.7mm两种常规规格的铅芯，卡爪采用耐磨铜合金材质，重复按动寿命可达万次以上不会出现卡芯、断芯的问题。笔身中部的装饰环采用嵌入式安装，和笔身外圆保持齐平，没有突出的台阶，避免握持时硌手，同时笔嘴部分采用锥形收窄设计，靠近笔尖位置的直径缩小到3mm，绘图时不会遮挡尺边和线条，方便绘制精确的直线和标注线。

设计过程中充分考虑了加工装配的工艺性，所有零件都采用常规车削、冲压、滚花工艺即可加工，没有特殊的异形结构，零件之间采用过盈配合和小螺纹连接，不需要额外的粘接剂，后期维护时可以直接拆解更换卡爪、弹簧等易损件，笔身尾部设置有隐藏式橡皮舱，橡皮直径5mm，更换时只需旋开尾帽即可操作，不需要拆解整笔结构。整体结构没有多余的装饰性零件，所有外部结构都服务于实际使用功能，金属表面采用哑光镀铬处理，反光柔和，绘图时不会因为强光反射影响视线，笔身的重量控制在22g左右，重心落在握柄区域上方10mm位置，书写时配重合理，不需要额外施加向下的压力即可稳定出芯。
