水射流冲击力测试实验装置

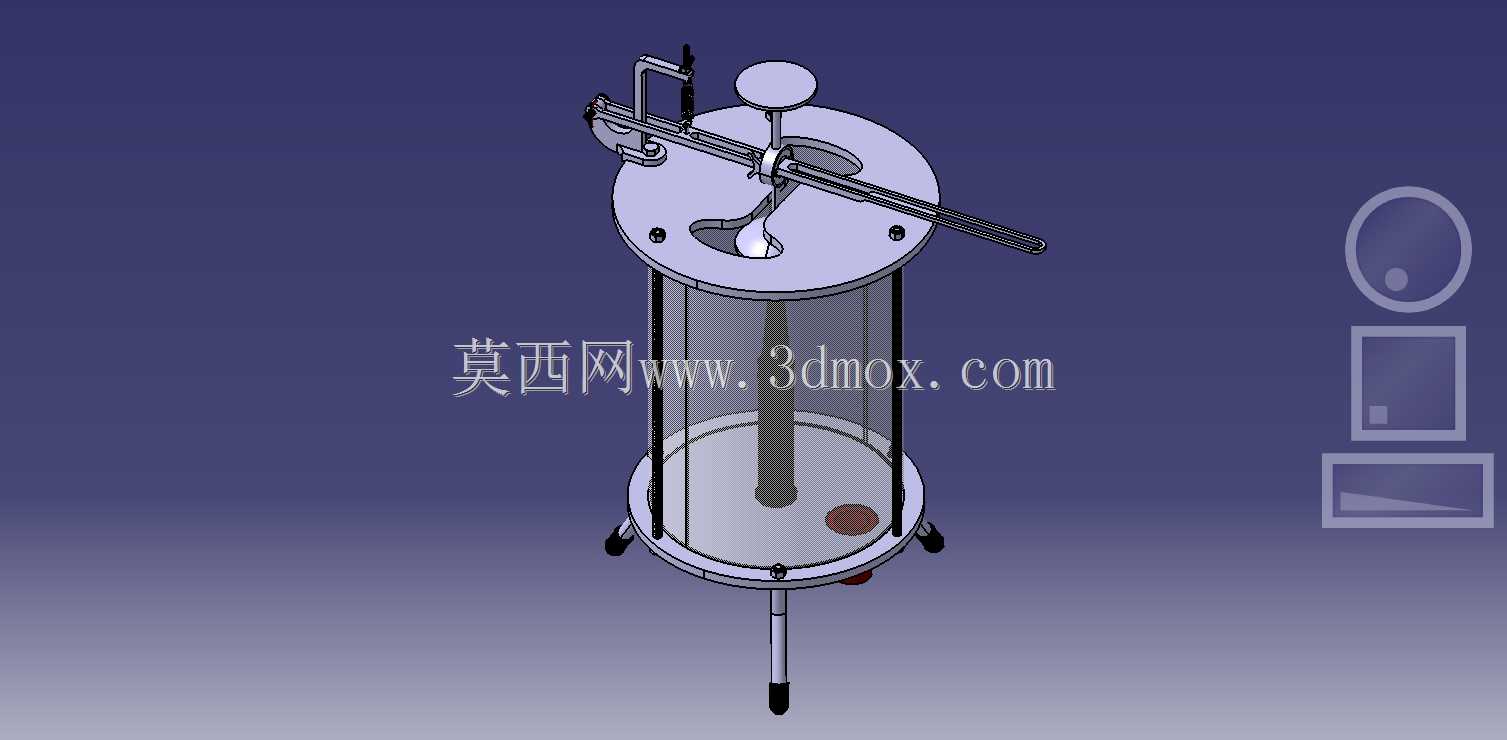

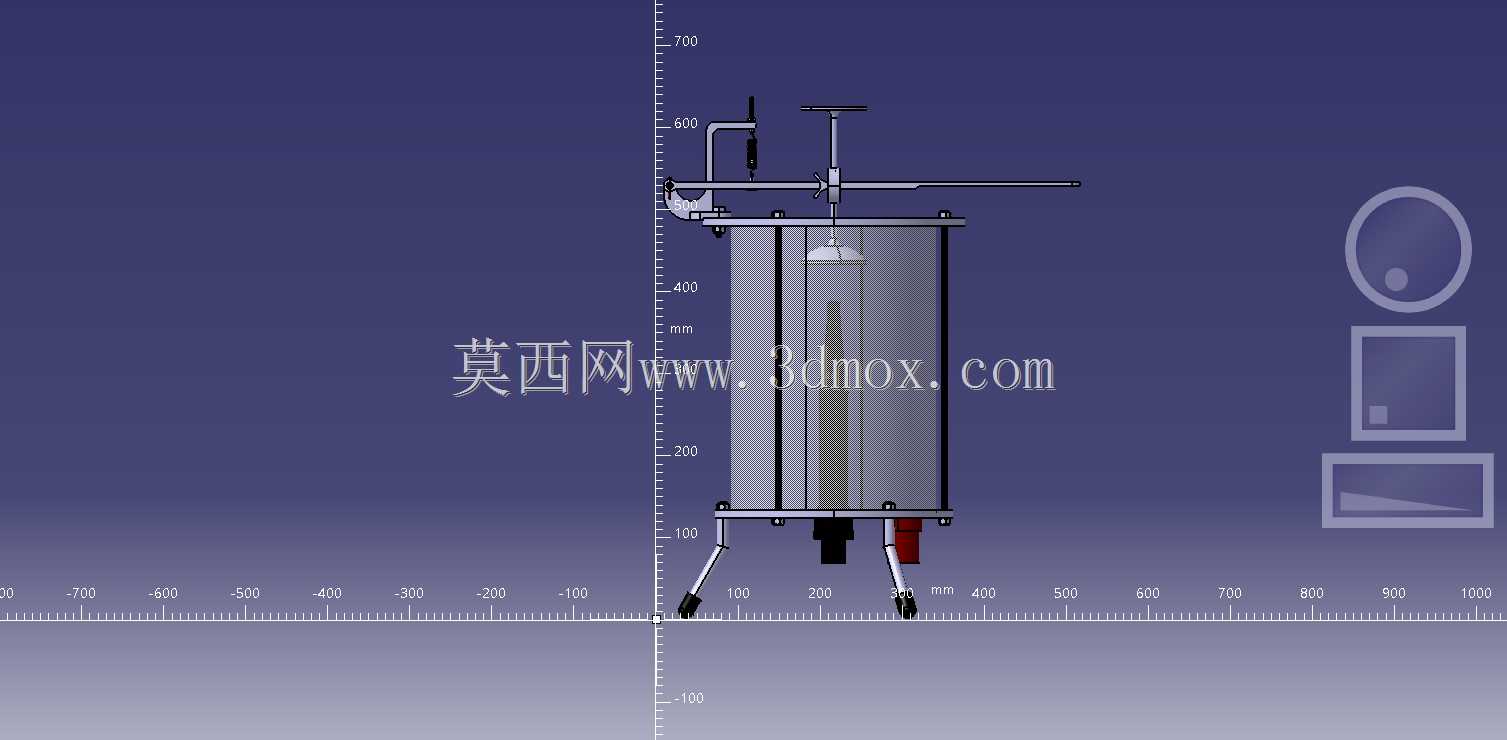

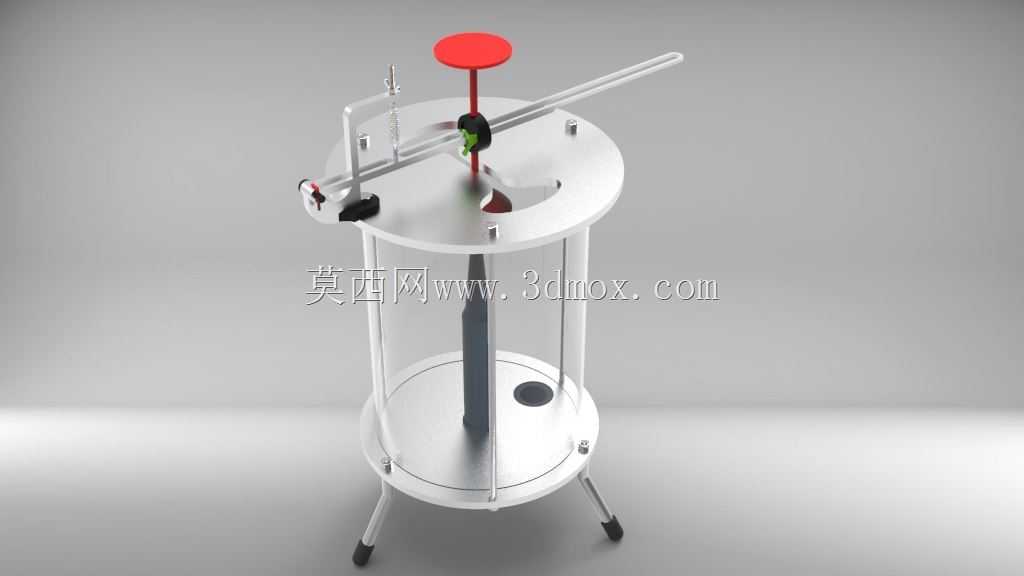

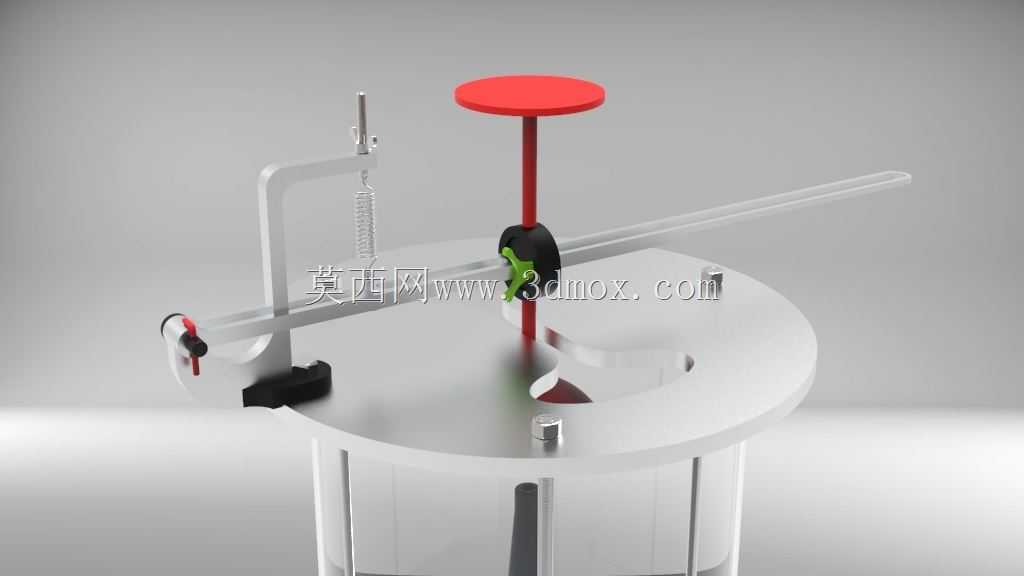

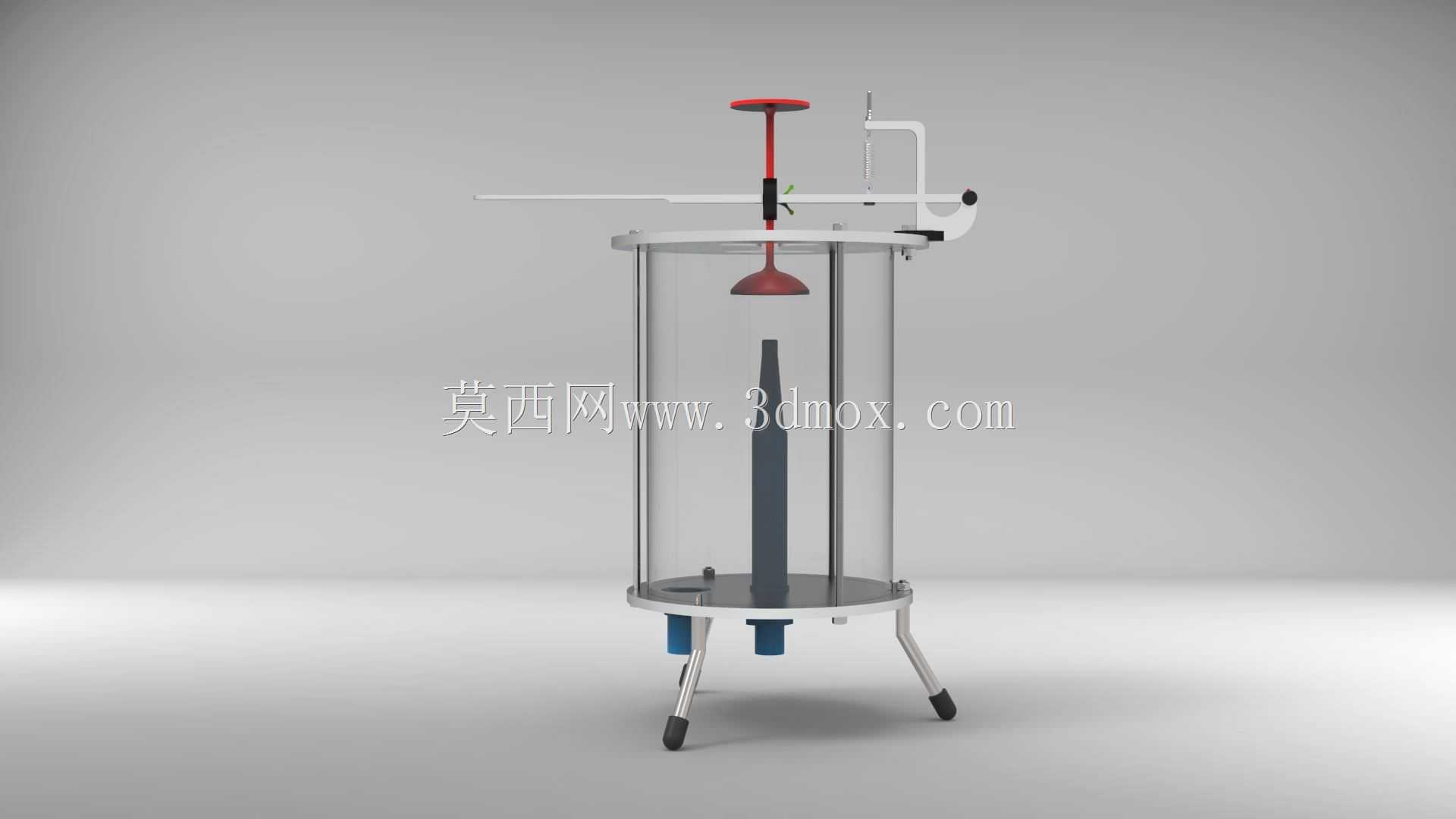

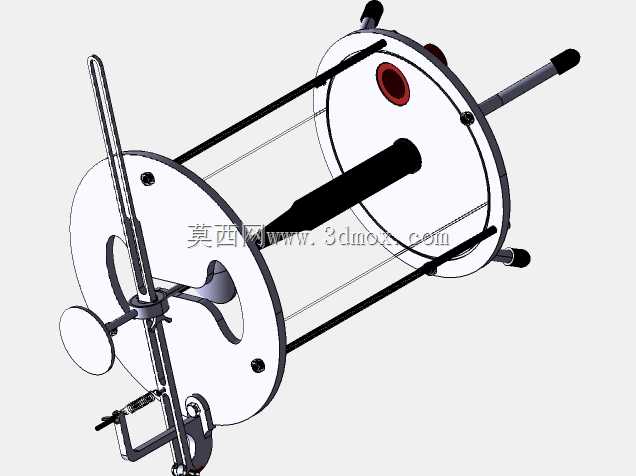

该装置主要面向高校流体力学、水力学相关实验教学场景搭建，可完成水射流冲击平面、曲面时的作用力定量测试实验，帮助学习者直观理解动量定理在流体流动场景下的实际应用，填补了小型化教学类水力测试设备的场景空白。整体采用立式框架结构，底部为带三个可调支脚的圆形底盘，可通过支脚调节实现装置水平校准，避免因安装倾斜导致射流方向偏移带来的测试误差；底盘上预留排水孔位，实验过程中溢出的水体可通过该孔位直接排入下方接水容器，无需额外设置挡水结构。中部采用三根均匀分布的透明立柱连接上下圆形平台，既保证框架整体结构刚度，又可让实验者全程清晰观察内部射流与受冲试件的作用状态，无视觉遮挡。上部圆形平台集成了射流位置调节机构、受力传导组件与配重平衡结构：横向布置的导轨可带动射流喷嘴实现水平方向位置微调，适配不同安装位置的受冲试件；顶部带红色操作手轮的升降结构可调节喷嘴与受冲面的垂直距离，满足不同射流冲击距离下的测试需求；受力传导组件采用低摩擦转动副设计，可将水射流作用在试件上的冲击力精准传递至测力端，减少机械摩擦带来的系统误差。装置设计过程中优先考虑教学场景的操作便捷性，所有调节部件均设置在装置上部操作区，实验人员无需俯身即可完成喷嘴位置、冲击距离的调节操作；整体结构无外露尖锐边角，所有金属连接件均做钝化处理，避免实验过程中发生磕碰划伤。受冲试件采用快拆式安装结构，可快速更换平面、不同曲率曲面的测试靶件，无需借助额外工具即可完成试件切换，适配多组对比实验的教学需求。装置整体占地尺寸控制在直径350mm、高度500mm范围内，可直接放置在常规实验台面上使用，无需额外固定安装，移动收纳都较为便捷；进水接口采用标准通用水嘴规格，可直接对接实验室常规供水管路，无需定制转接头件。结构受力校核阶段，针对立柱连接节点、底盘支脚位置做了专项刚度验算，在0.6MPa供水压力工况下，整体结构形变量可控制在0.1mm以内，不会因结构形变影响射流对中精度，保证测试数据的可靠性。
