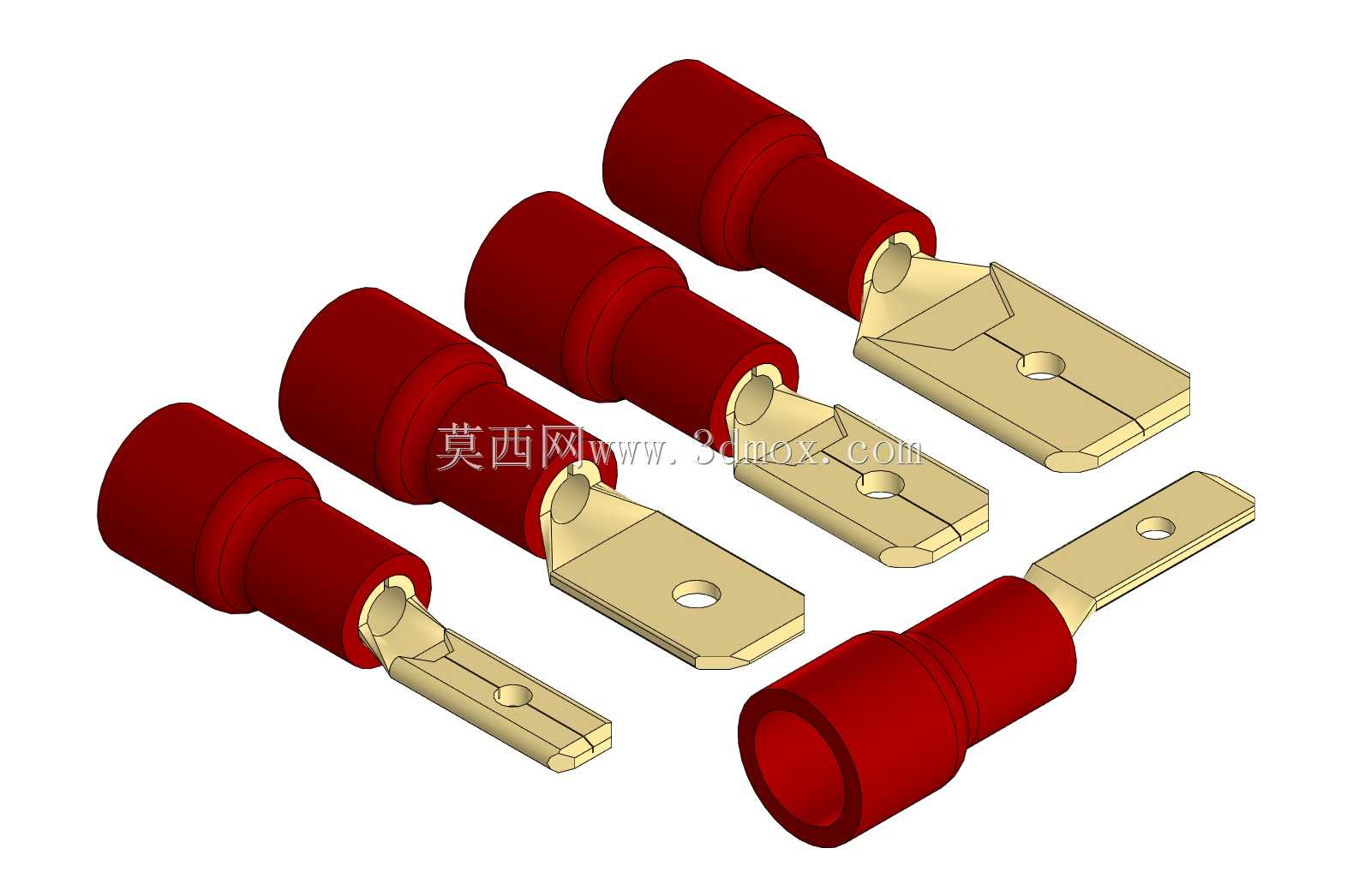

红色绝缘护套铲形冷压接线端子

常规裸铲形端子在压接作业后，绝缘层与金属衔接处常出现应力集中断裂问题，导线铜丝散股外露的隐患在低压电控柜布线现场尤为突出，这款带红色绝缘护套的铲形端子在结构设计上刚好针对性消解了这类加工痛点。金属插片与绝缘护套的衔接段做了阶梯式过渡，压接时护套尾部的收口段能完整包裹导线绝缘皮，不会出现压接钳咬合后护套崩裂的情况，插片根部的凸台结构刚好卡在护套端口内侧，压接完成后插片不会受拉扯力从护套内脱出，哪怕现场布线时反复拖拽导线，金属连接部位的受力也不会直接作用在铜丝压接点上。插片的插接平面做了0.8mm的厚度公差控制，适配市面主流的接线座插槽间隙，表面的镀锡层均匀覆盖整个金属面，不会出现边角漏镀导致的接触电阻偏大问题，插片中心的定位孔尺寸刚好匹配M3/M4规格的接线螺丝，拧紧时插片不会随螺丝转动偏移，避免了相邻端子间的短接风险。红色绝缘护套采用的是软质PA材质，低温环境下不会发硬脆裂，护套表面的防滑筋条方便作业时手持定位，压接过程中不会出现端子打滑移位的情况。不同线径规格的端子护套外径做了差异化设计，压接时能快速匹配对应规格的压接钳模腔，不会出现大线径端子错用小模腔压接导致的护套破损，或是小线径端子用大模腔压接不牢的问题。插片的铲形端头做了圆弧导角处理，插入接线座时不会刮伤插槽内的导电铜片，反复插拔后接触性能也不会出现明显衰减，护套与金属插片的同轴度控制在0.1mm以内，批量压接时不会出现插片偏斜导致的装配卡滞。这类端子在低压电气布线、家电内部接线、汽车低压线路改装场景中都能适配，压接后不需要额外包裹绝缘胶带，护套本身的绝缘强度能满足AC500V以下的耐压要求，长期使用后也不会出现胶带老化脱落的问题。
