汽车车轮总成拆解结构三维设计

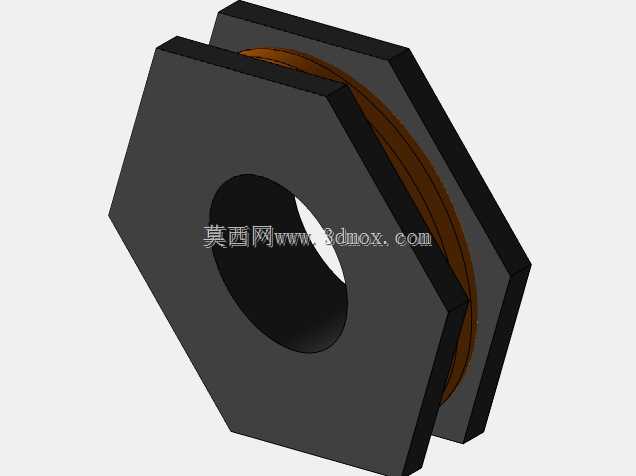

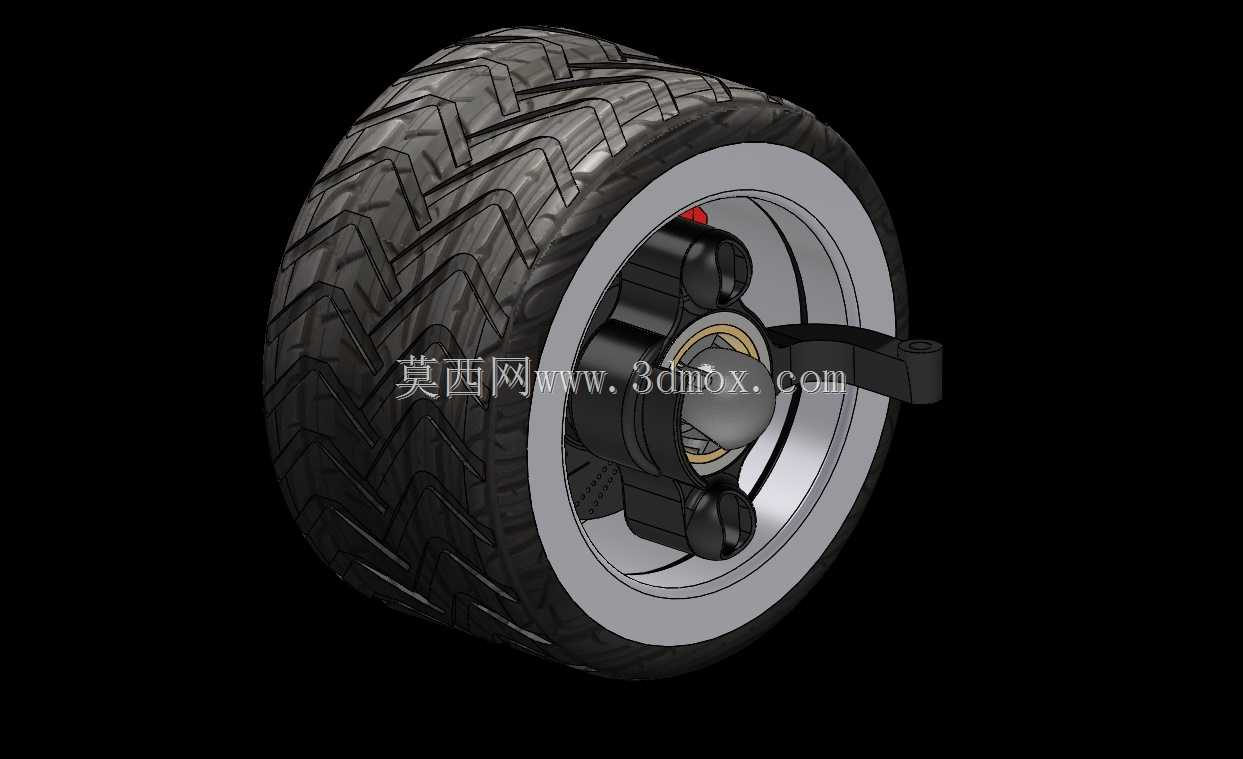

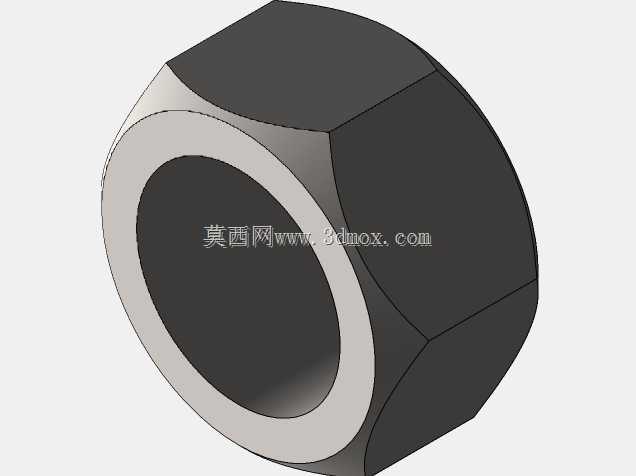

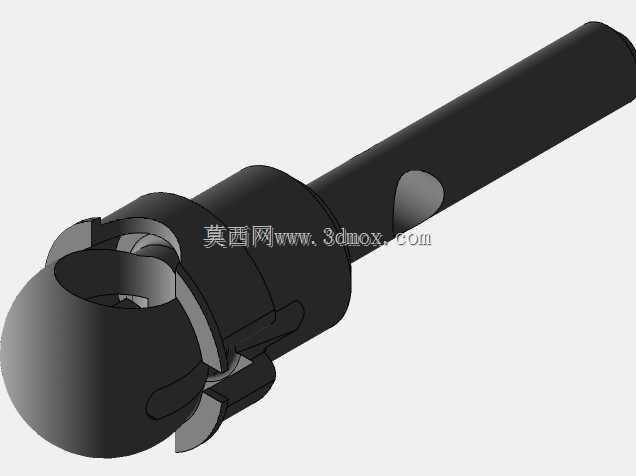

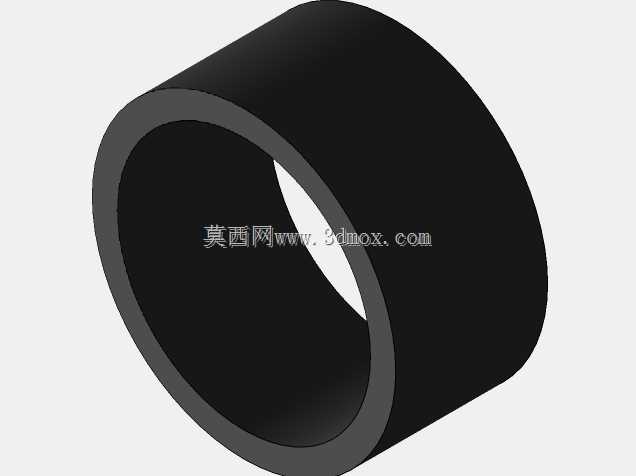

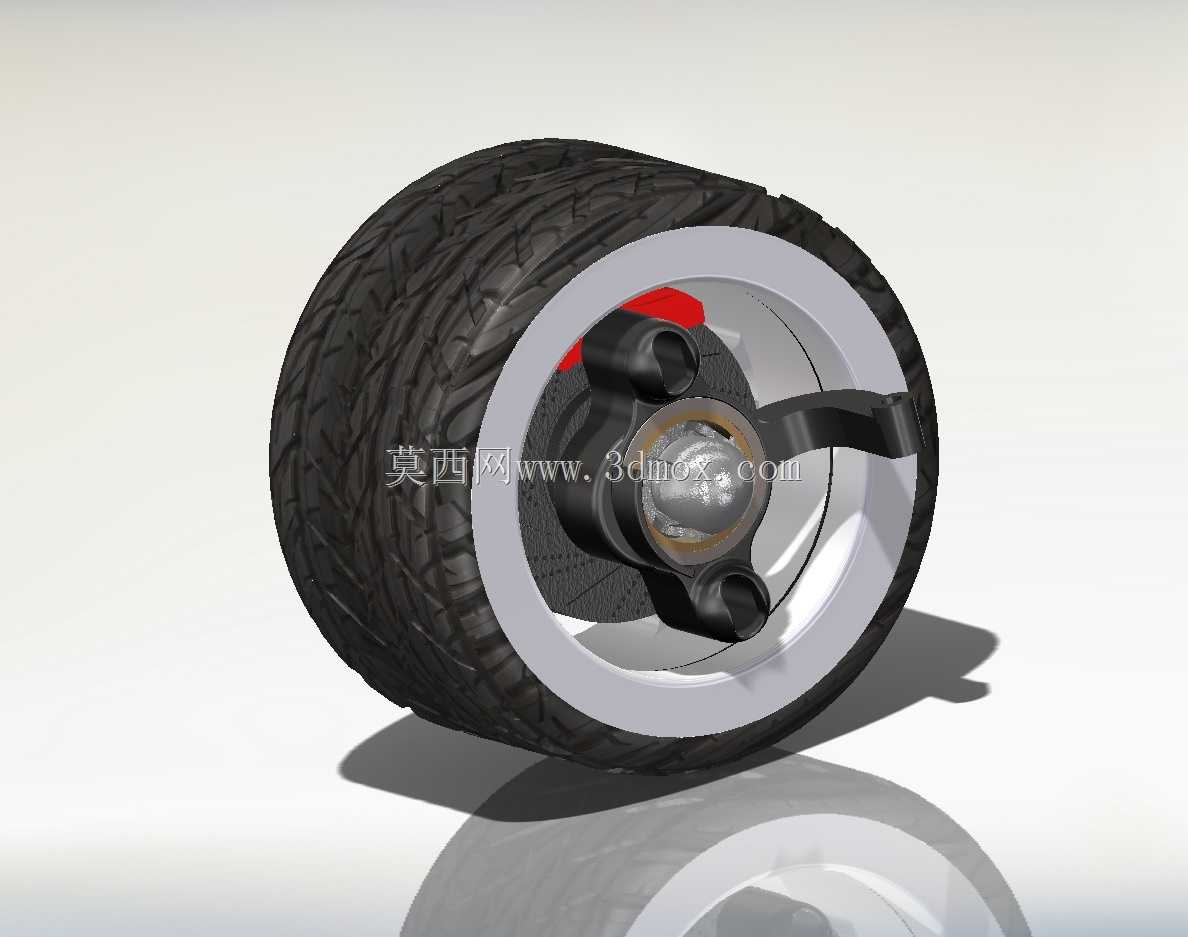

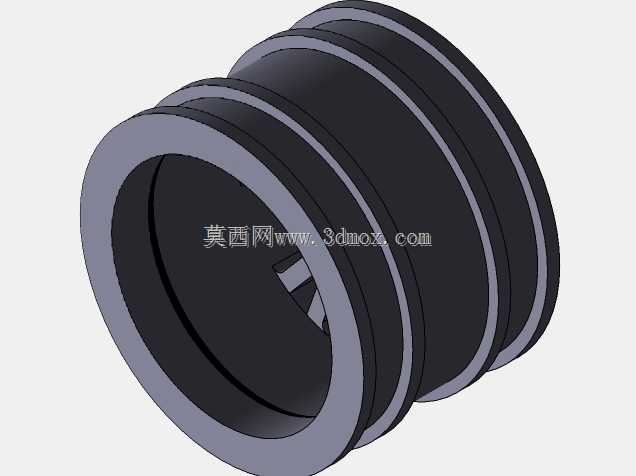

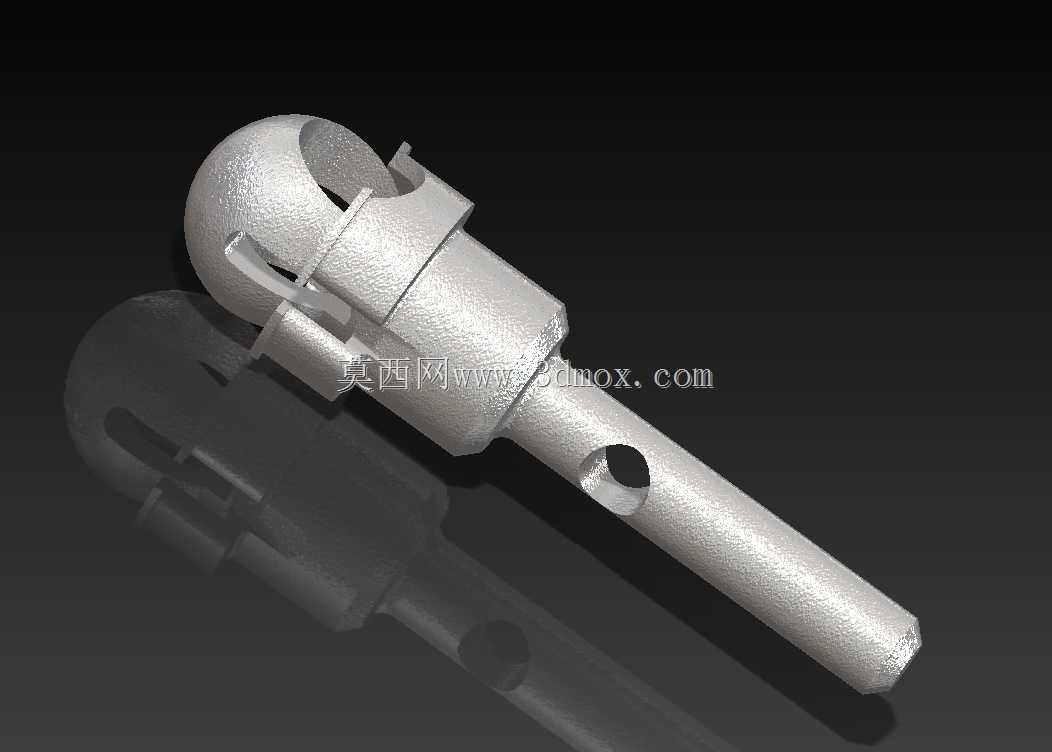

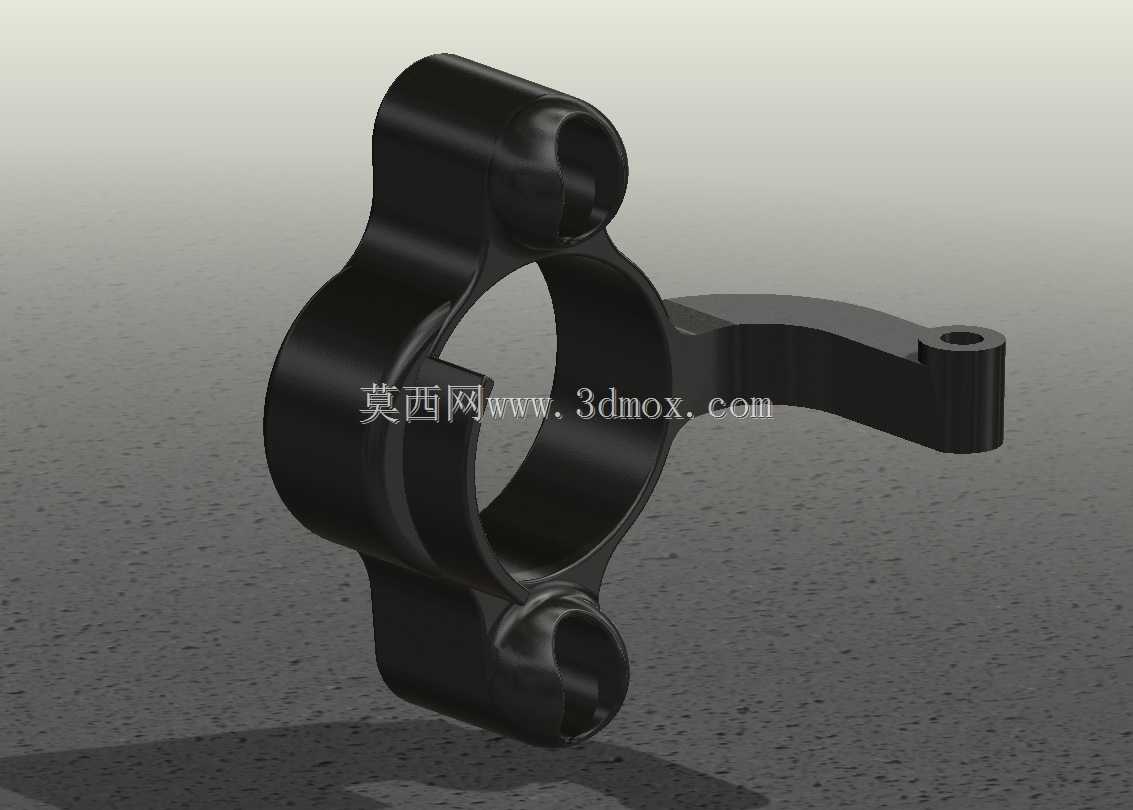

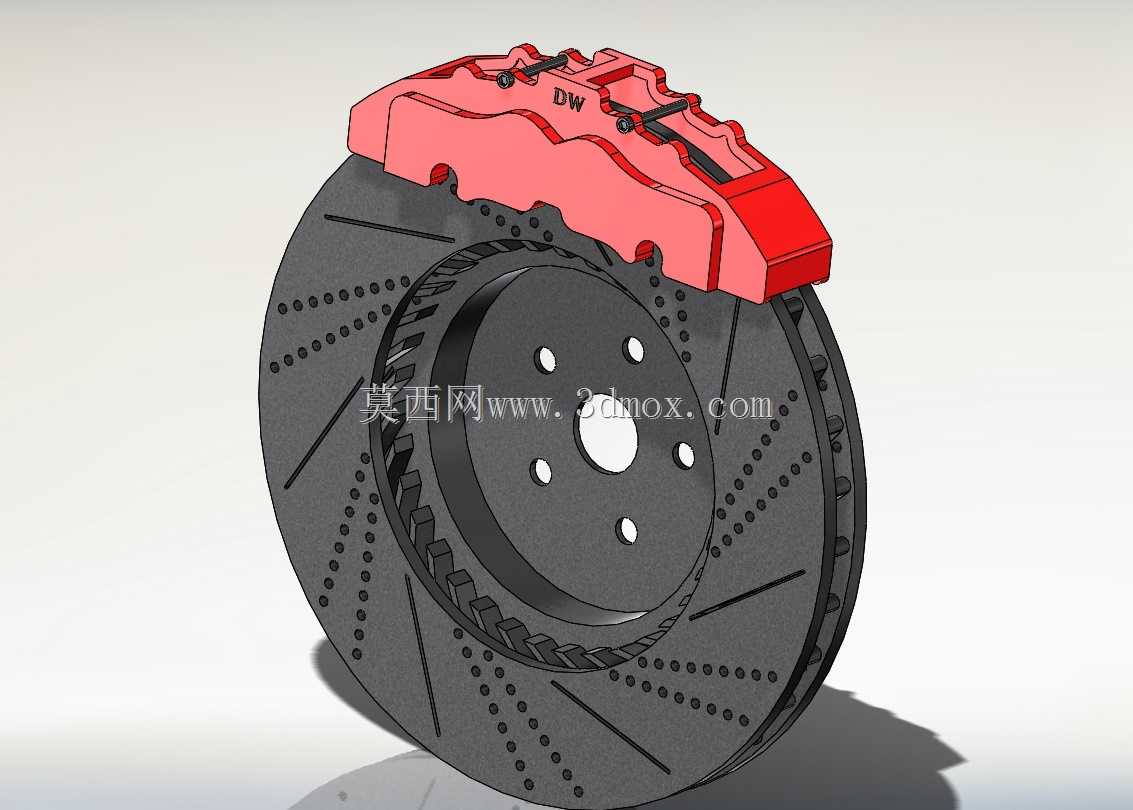

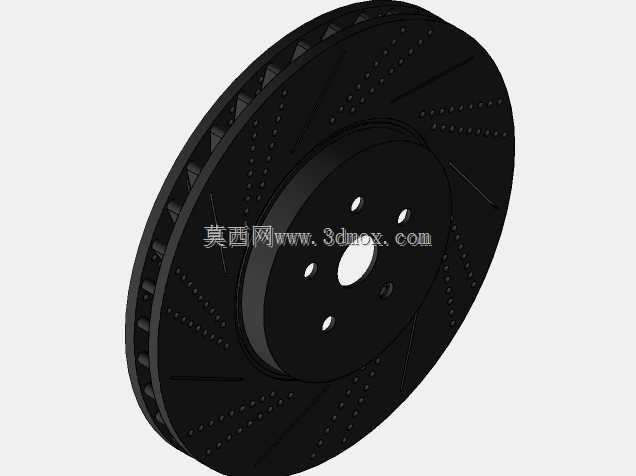

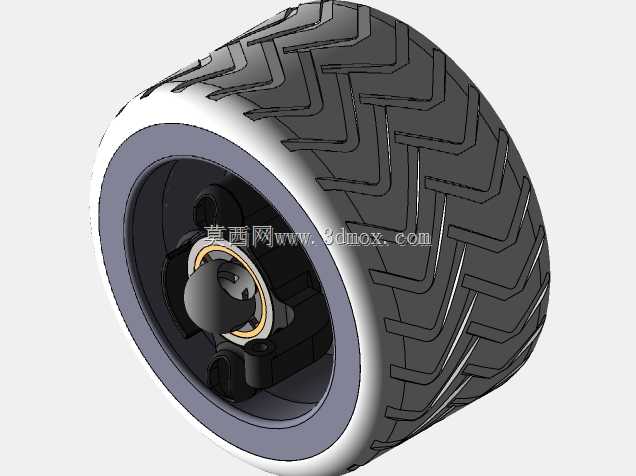

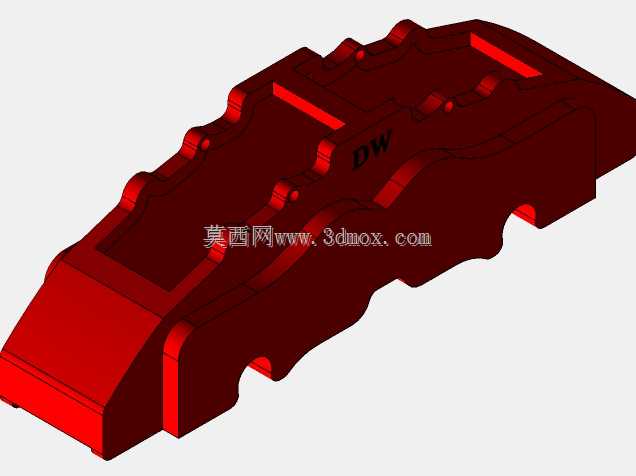

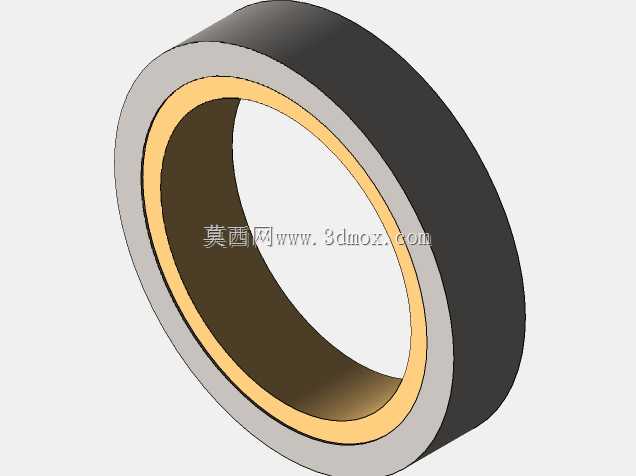

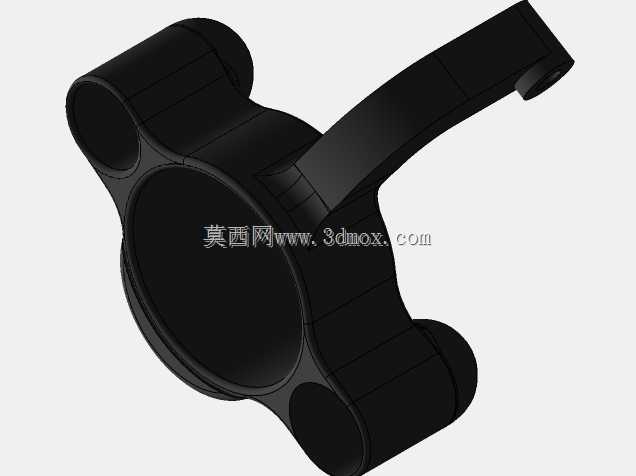

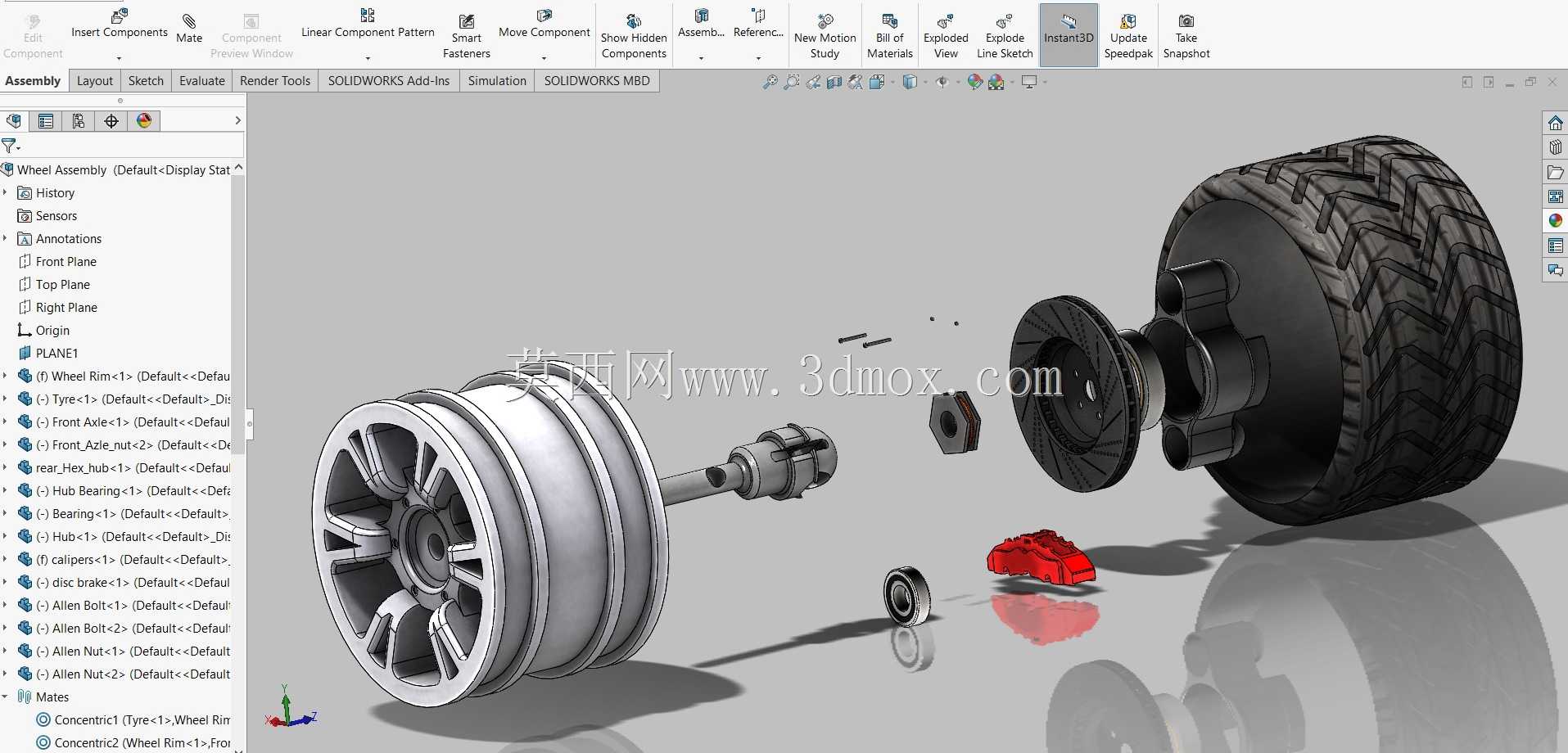

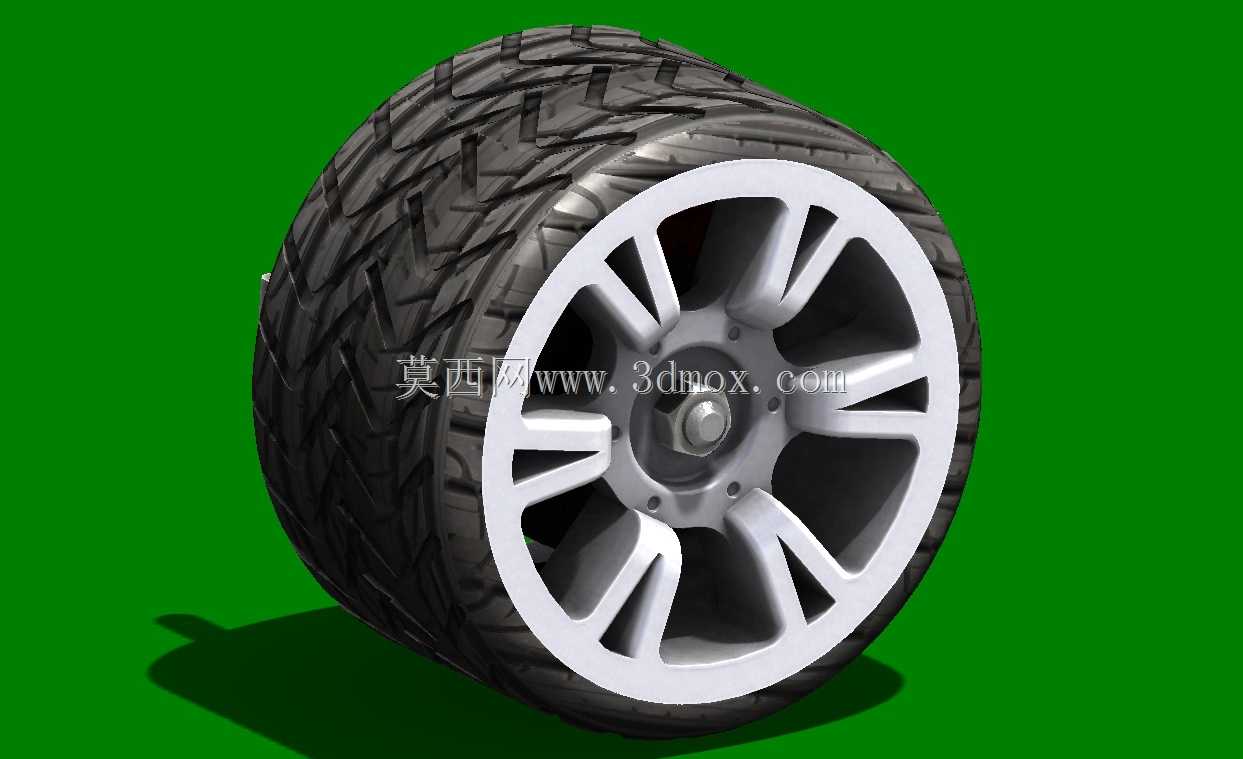

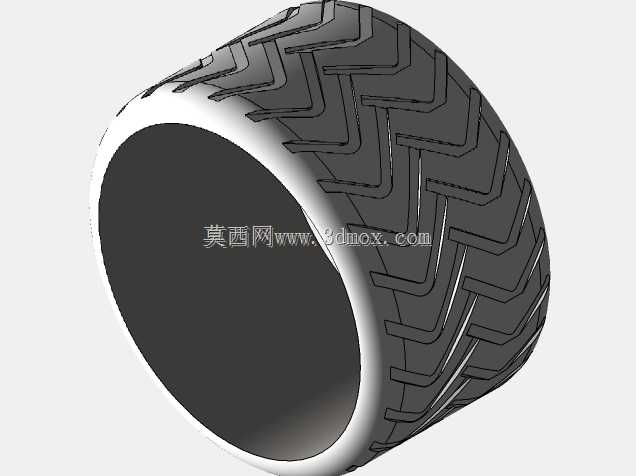

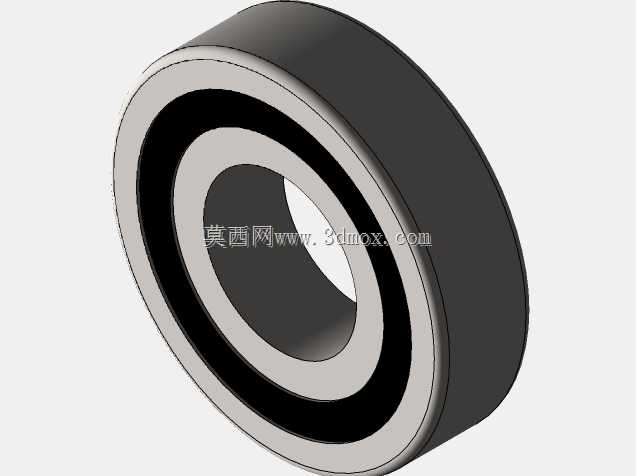

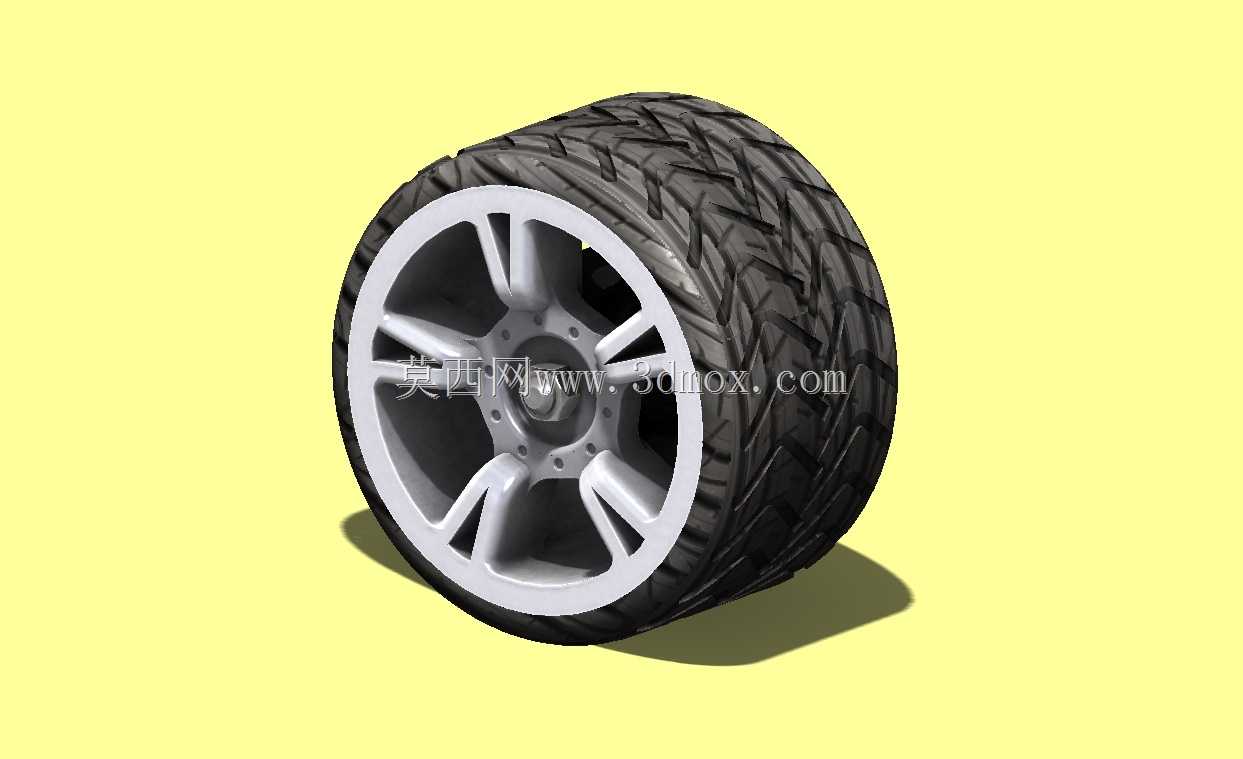

量产车轮总成的装配公差累积一直是底盘线返修率居高不下的核心诱因，传统二维图纸很难直观呈现各部件配合面的形位公差叠加关系，这套拆解式的结构呈现刚好把容易被忽略的配合间隙问题暴露出来。轮胎与轮辋的配合止口处，胎圈座的锥度公差如果控制不当，充气后会出现周向密封不均，高速行驶时极易引发慢漏气甚至胎圈脱开的风险，图中把轮胎单独拆分展示，刚好能对应到轮辋边缘的凸峰结构，这个结构的圆角半径直接影响胎圈的压装顺畅度，圆角过小会刮伤胎圈钢丝，圆角过大则会导致胎圈定位不足。轮毂轴承的预紧力匹配是很多初入底盘设计领域的工程师容易踩的坑，图中半轴与轴承的配合段做了阶梯轴设计，轴肩的高度既要满足轴承内圈的定位需求，又不能过高导致轴承拆卸时无法施力，很多现场维修时轴承拆不下来的问题，根源就在轴肩尺寸没有预留拆卸间隙。制动盘与轮毂的结合面做了端面全跳动公差约束，这个面的平面度如果超差，制动时会出现方向盘抖动的故障，拆解状态下能清晰看到结合面的定位销孔位置，两个销孔的位置度公差直接决定了制动盘的装配同轴度，销孔间隙过大的话，每次制动的冲击力都会让制动盘产生微小位移，长期下来会导致制动盘偏磨。转向节与羊角的连接球头处，防尘罩的卡合槽深度也有讲究，槽太浅防尘罩容易脱落进泥沙，加速球头磨损，槽太深则会导致球头摆动角度受限，影响转向行程。轮辋的辐条造型不是单纯为了美观，每根辐条的背面都做了减重凹槽，凹槽的过渡圆角经过了应力仿真优化，避免应力集中导致辐条断裂，同时辐条的迎风面角度也兼顾了制动盘的散热需求，行驶时气流顺着辐条间隙吹向制动盘，能带走制动产生的高温，降低制动热衰减的概率。这套拆解结构把每个配合面的约束关系都清晰呈现，不管是用于新员工的装配实训，还是用于前期设计阶段的公差校核，都能快速定位到容易出问题的配合节点，减少后期样件试制阶段的反复修改成本。
