DIY微型桌面数控雕刻机结构设计

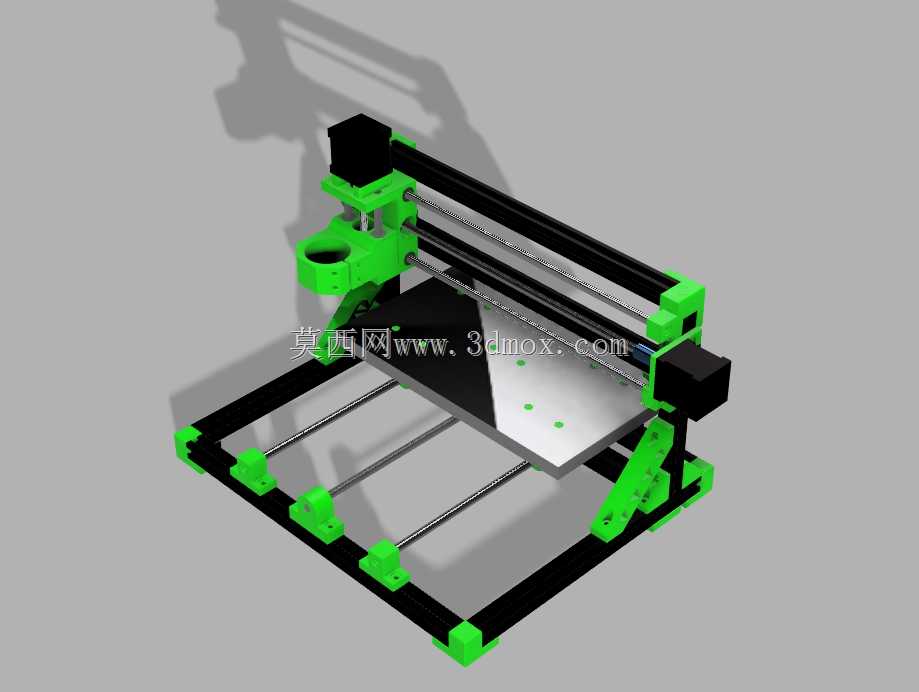

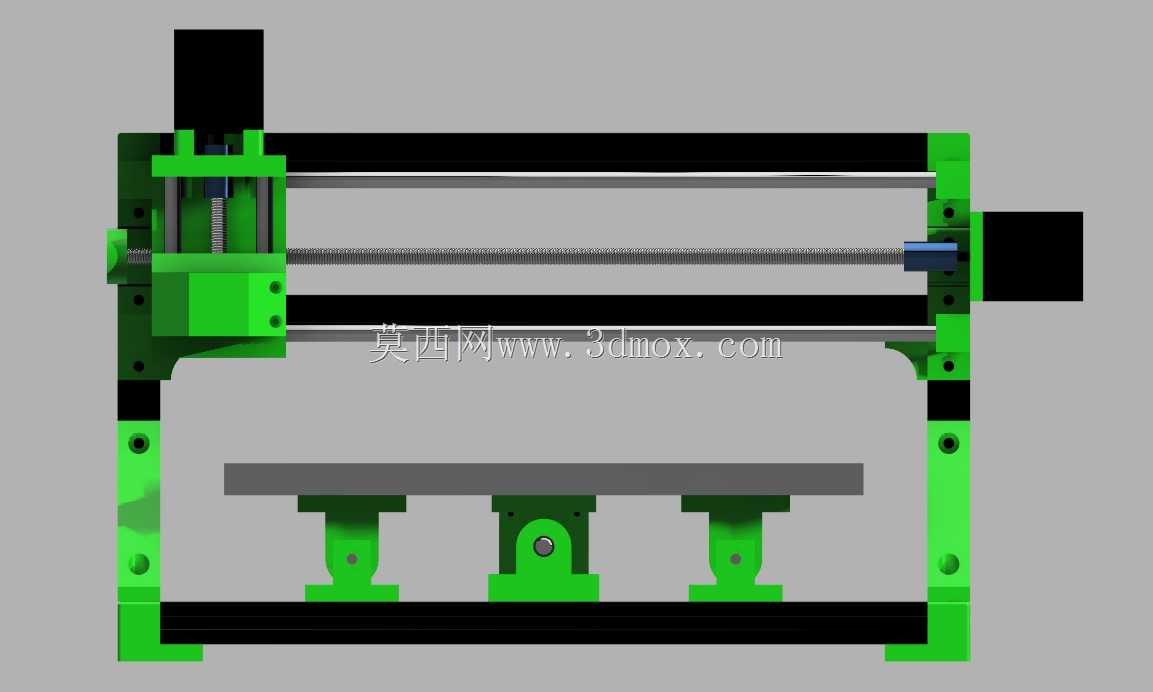

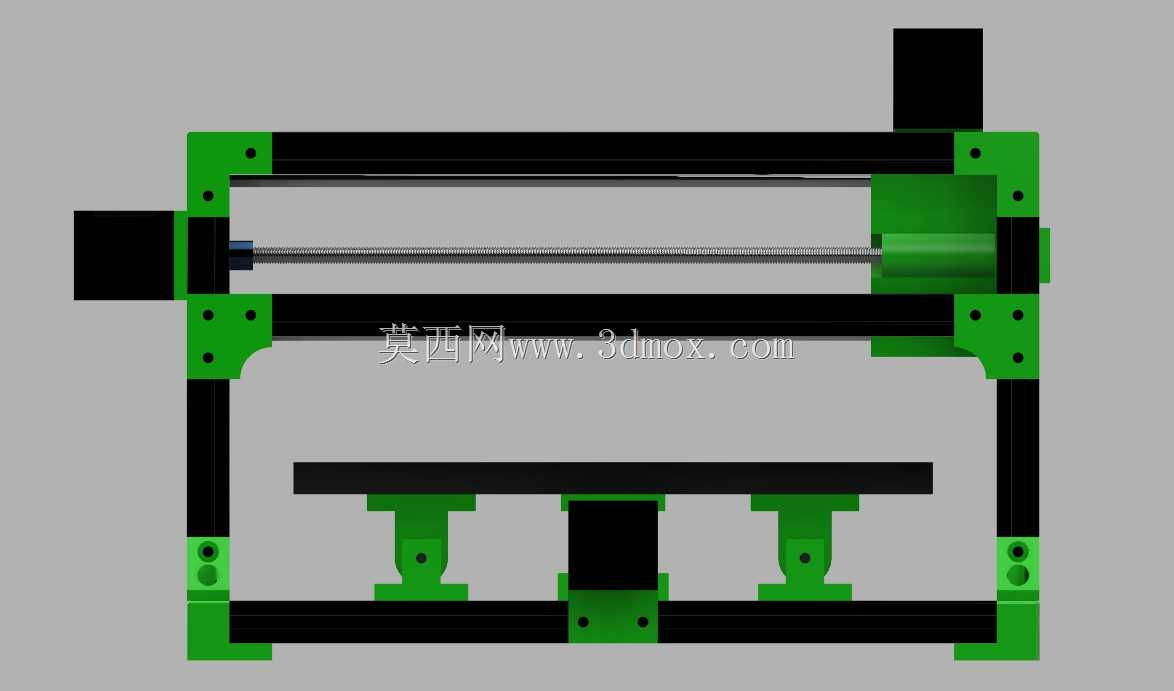

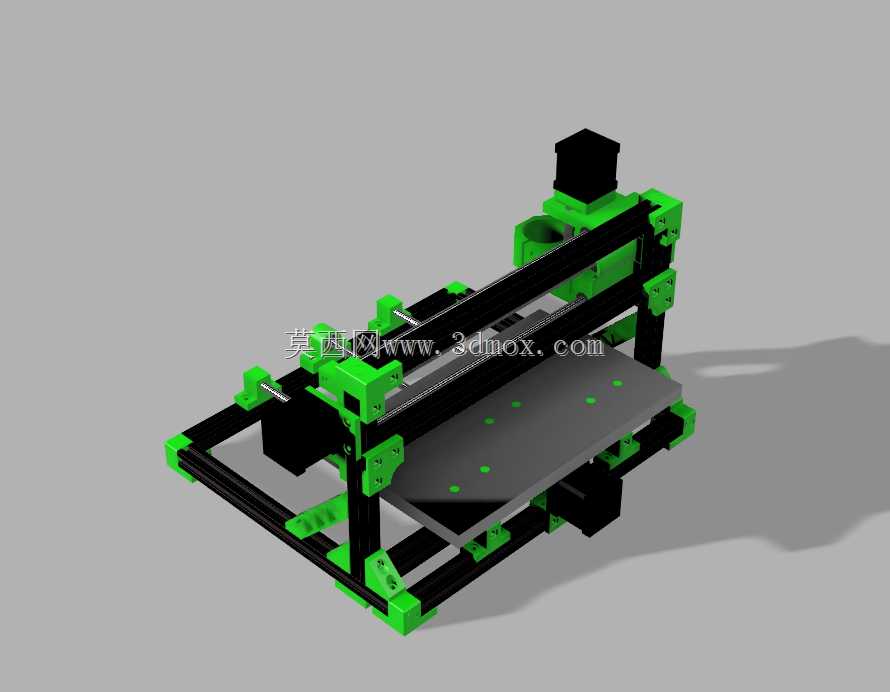

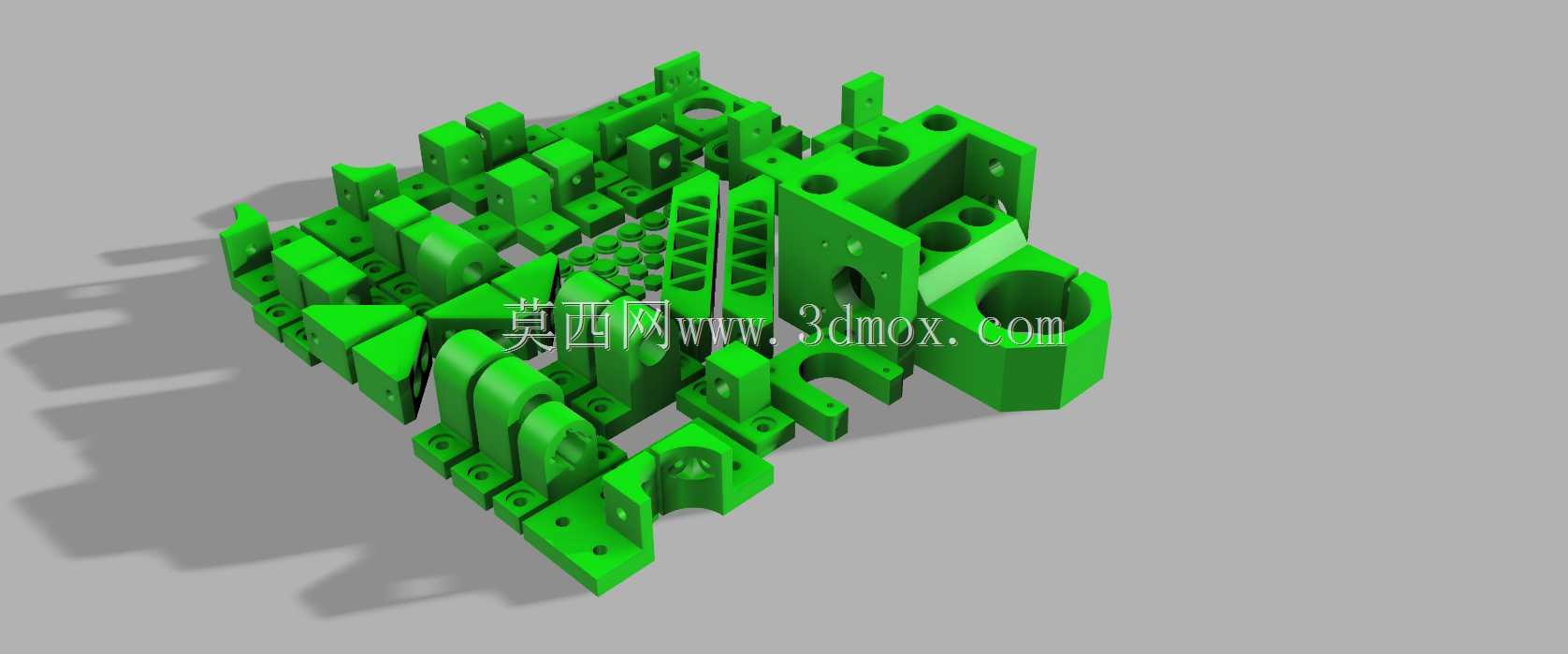

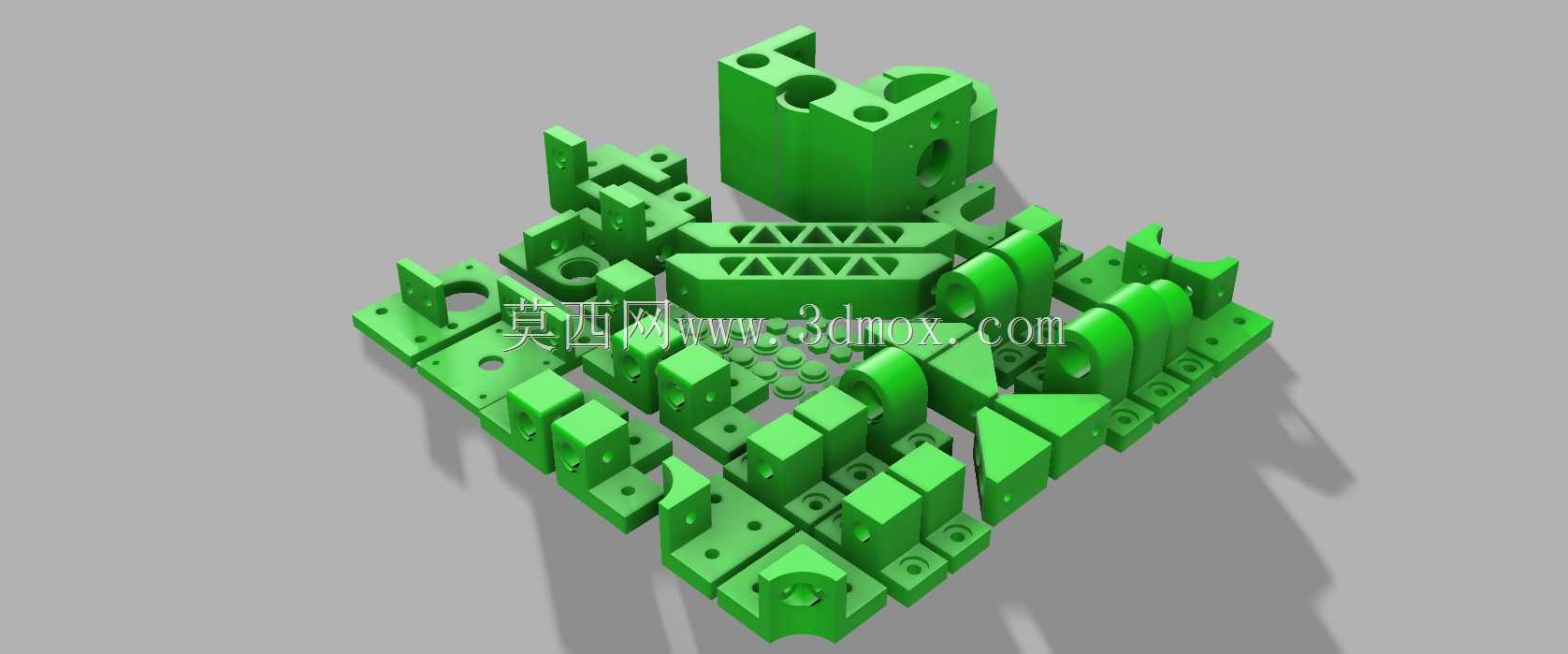

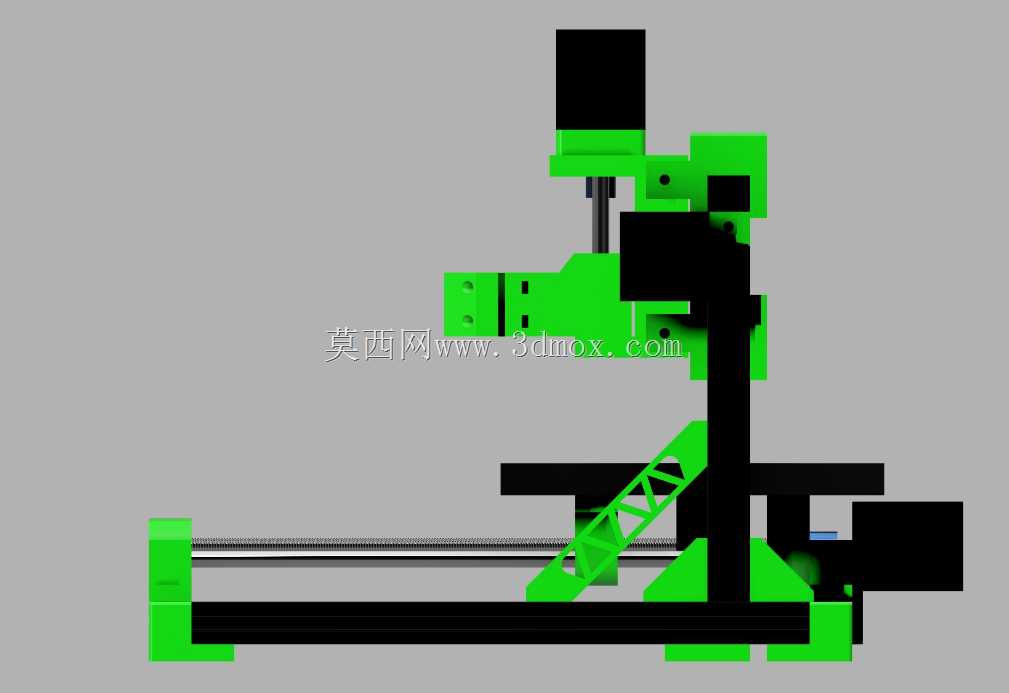

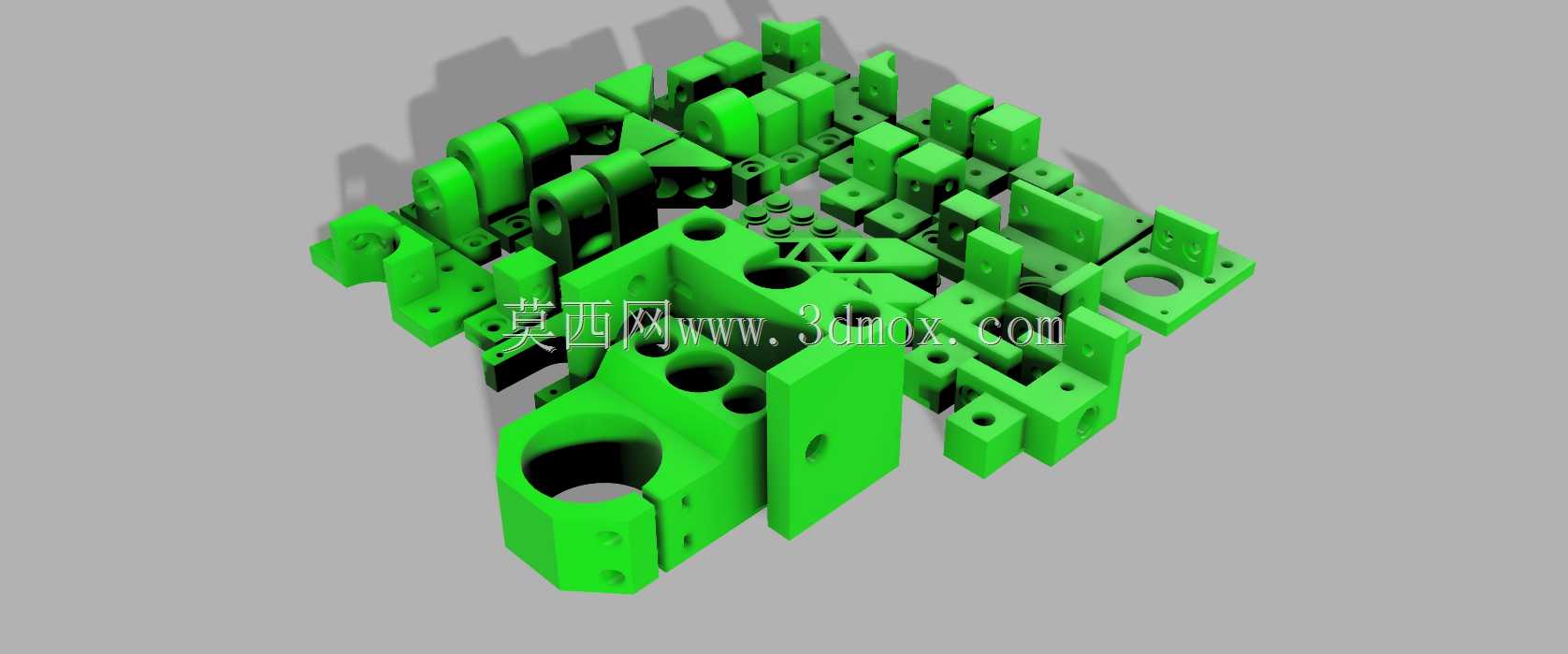

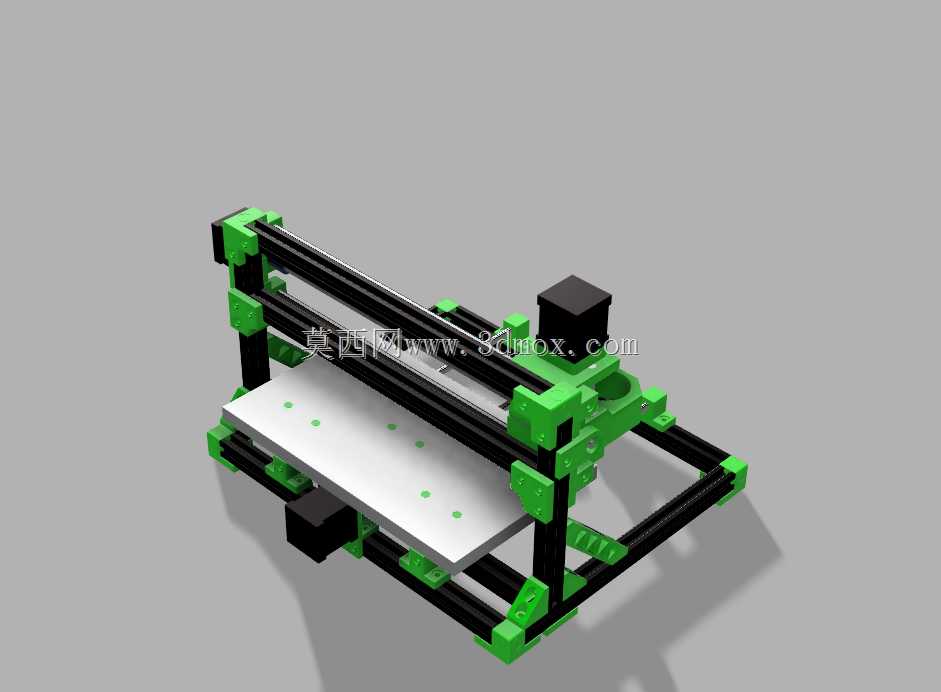

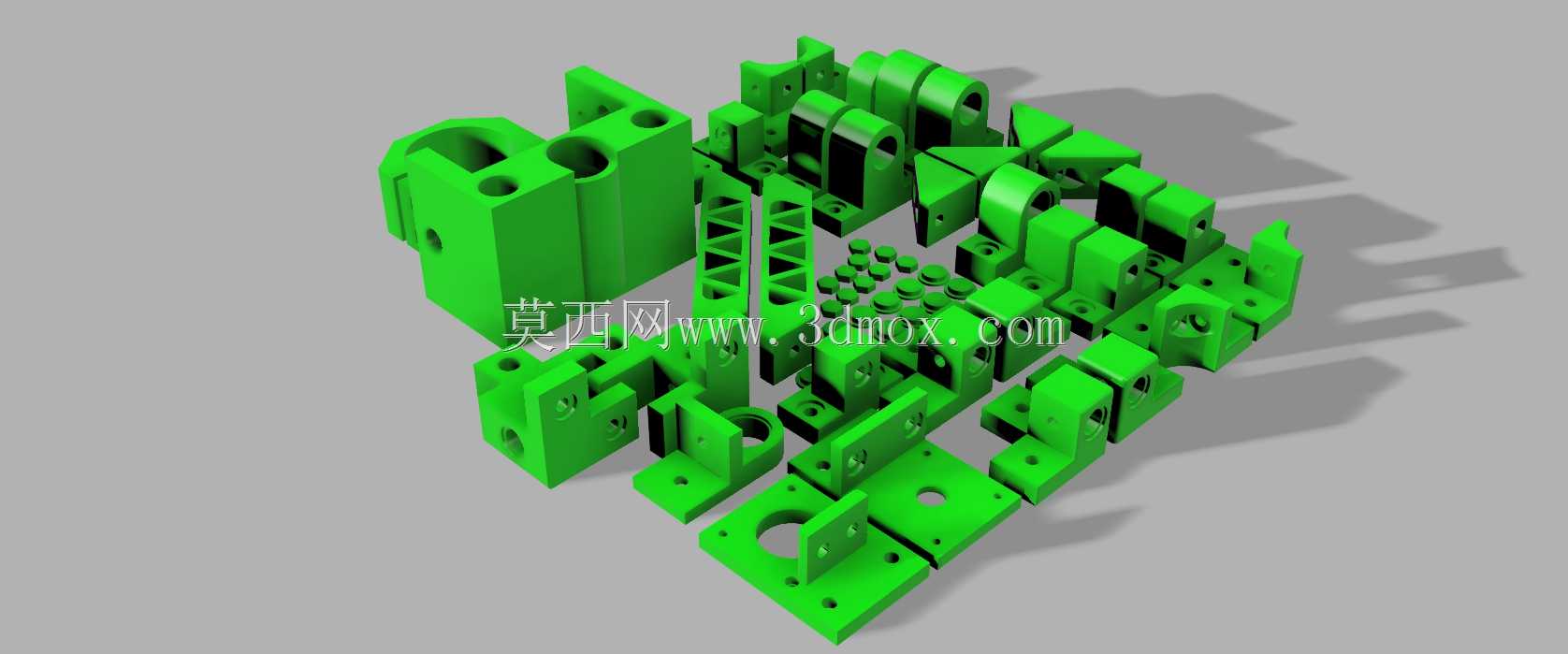

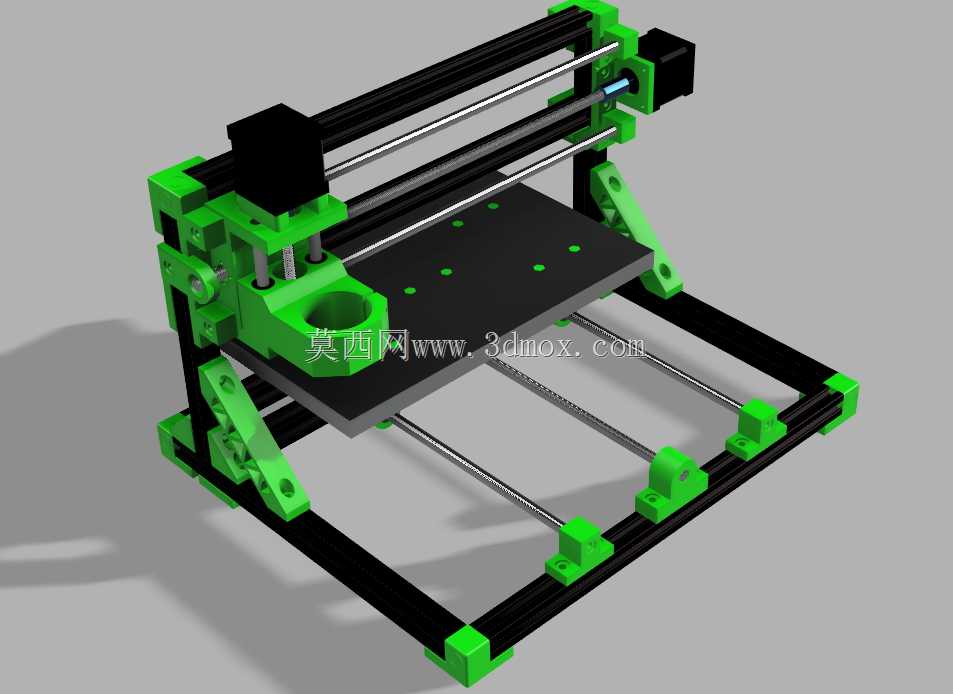

桌面级小型数控加工设备最容易被忽略的痛点，是机架刚性不足带来的高速走刀振纹，很多DIY方案为了压缩成本选用薄型铝型材拼接，实际铣削亚克力甚至软木时，Z轴主轴的抖动都会直接反映在工件表面，刀路边缘出现不规则毛边，长期使用后型材拼接位还会出现累积形变，重复定位精度掉得很快。这套微型数控雕刻机的结构设计，刚好针对这些常见问题做了针对性的优化。底部承托框架采用标准2020铝型材做四边闭环布局，四个角位的3D打印连接座不是简单的套接结构，内侧做了与型材槽道完全贴合的定位凸筋，安装时不需要额外打定位孔，靠凸筋卡入槽道就能限制型材的扭转自由度，连接螺丝选用内六角圆柱头机型，拧紧后连接座与型材表面完全贴合，没有悬空的受力点，哪怕Z轴下刀施加50N的垂直压力，框架形变量也能控制在0.02mm以内。X轴的双光杆导轨平行度校准，是这类小型设备最容易出装配误差的环节，这套设计里两侧的导轨支撑座做了同轴度限位槽，两根光杆穿入后不需要反复打表调整，支撑座的安装孔位已经预留了平行度公差补偿量，光杆穿入后锁紧顶丝就能达到0.01mm以内的平行度误差，不会出现滑块运行卡顿、单侧磨损过快的问题。Y轴的传动丝杆没有采用常见的端部单固定结构，而是在丝杆两端都加装了支撑轴承座，哪怕快速移动时丝杆转速达到300rpm，也不会出现丝杆甩动的共振问题，加工长条形工件时Y轴的进给一致性更好，不会出现两端深浅不一的刀路痕迹。Z轴的主轴安装座做了下沉式抱箍设计，主轴插入后抱箍的包裹长度达到40mm，比常见的20mm短抱箍接触面积大一倍，夹紧后主轴不会出现加工时下滑偏转的问题，抱箍侧面还预留了散热槽，长时间高速运转时主轴的热量可以通过槽道快速散出，不会因为热量堆积导致3D打印座软化形变。工作台面采用酚醛树脂层压板作为基材，相比金属台面不会刮花工件底部，台面上预先规划的矩阵安装孔位，适配不同尺寸的工件夹具，不用每次加工都重新打孔固定。所有3D打印的结构件都做了壁厚加强处理，受力部位的壁厚达到4mm，填充率设置为100%，打印层厚控制在0.2mm，层间结合强度足够承受加工时的交变载荷，不会出现受力断裂的问题。整套设备的装配逻辑完全按照无经验DIY用户的操作习惯设计，所有零件都有防呆结构，不会出现装反、装错的问题，哪怕是第一次接触数控设备的爱好者，按照装配流程也能在半天内完成整机组装，调试完成后就能实现亚克力、软木、PCB板的精细雕刻加工，实际加工0.5mm细线条时，边缘光滑无毛刺，重复定位精度可以稳定在0.05mm以内，完全满足个人DIY、小批量手板制作的使用需求。
