DIY款CO2数控激光切割执行模组

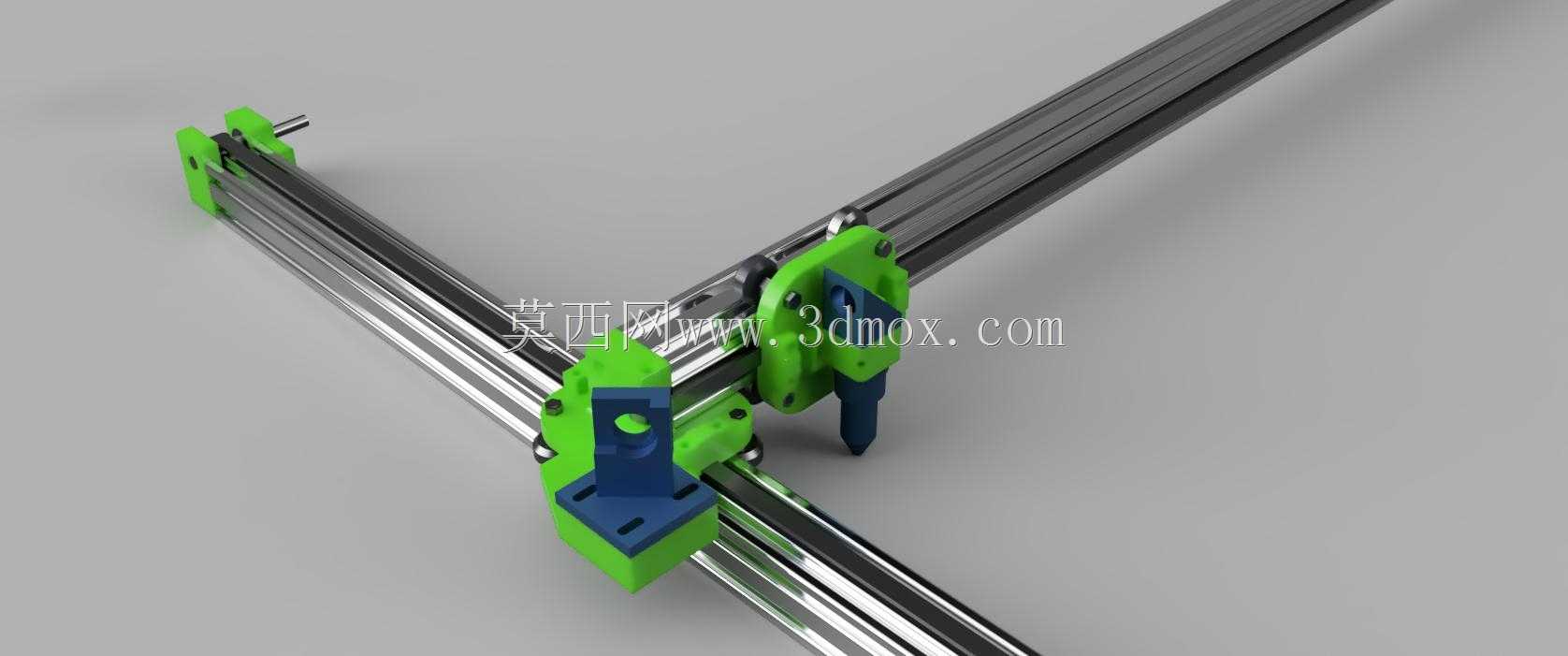

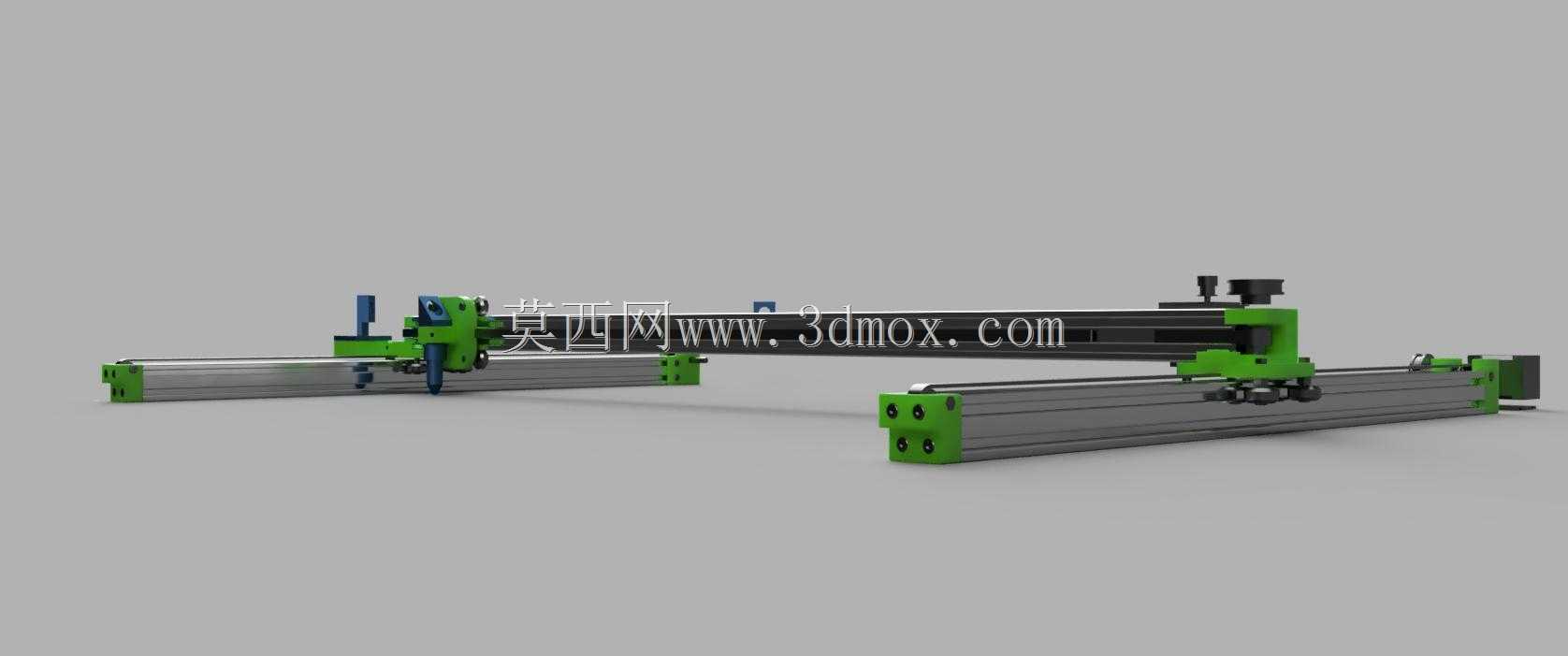

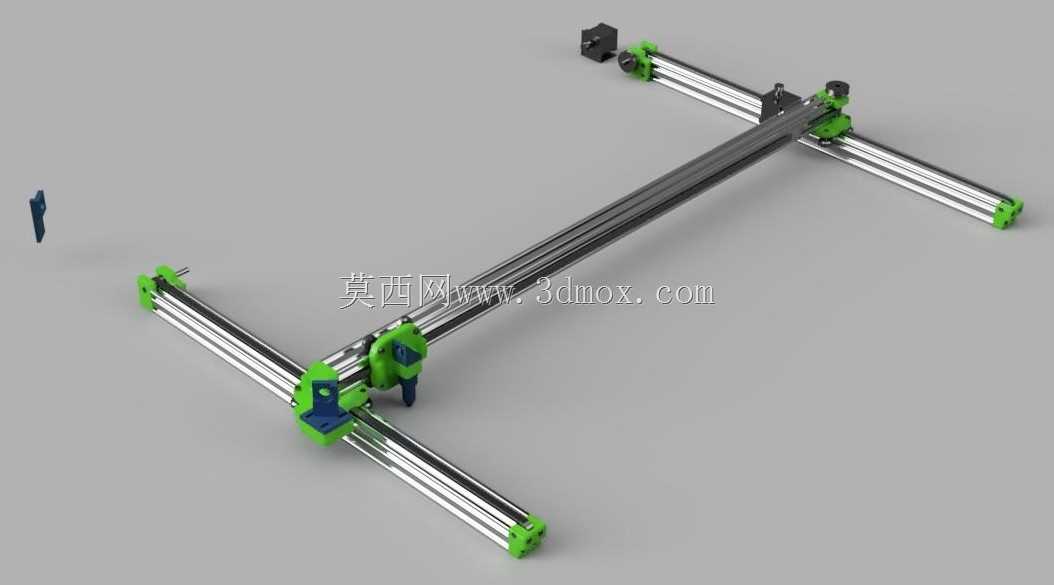

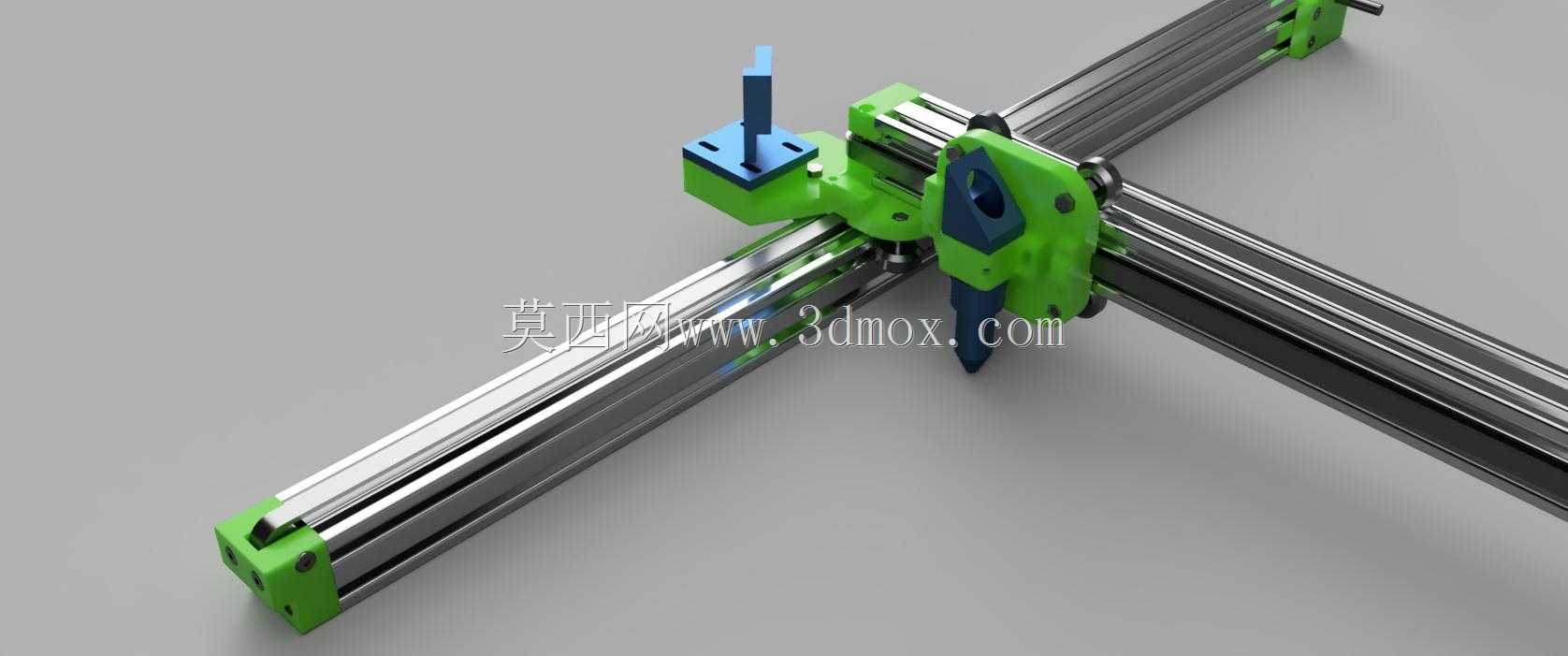

桌面级CO2激光加工设备的核心痛点始终集中在运动端的刚性冗余与加工精度的平衡上，不少自制方案为了压缩成本选用薄壁光轴搭配塑料滑轮，高速走位时的径向窜动会直接让切缝出现波浪形偏差，甚至在长时间连续作业后出现轴系下沉的问题。这套模组的设计刚好避开了这类常见缺陷，双平行圆柱导轨的跨距经过针对性加宽，滑块座与导轨的配合面预留了0.02mm的研磨余量，既不会因为过盈配合出现滑动卡滞，也能把激光头垂直方向的跳动控制在0.01mm以内，完全满足薄亚克力、椴木层板的高精度切割需求。激光头安装座的快拆结构做了暗藏式的定位销设计，更换不同功率的激光模组时不需要重新校准同轴度，座体侧面预留的微调槽可以手动调整焦点高度，适配不同厚度的加工材料，不用像常规结构那样拆松整组固定螺丝反复对位。传动侧的同步带压块做了锯齿形咬合面，皮带张紧后不会出现长时间运行打滑的问题，带轮的安装座和滑块主体做了一体化成型，减少了拼接结构带来的累积公差。绿色的工程塑料滑块座不是单纯为了视觉区分，材质选用的是添加了二硫化钼的改性尼龙，自润滑属性可以减少导轨表面的磨损，不需要定期加注润滑脂，刚好适配桌面设备低维护的使用场景。走线槽的位置藏在导轨内侧的凹槽里，运动过程中线缆不会和加工区域的烟尘、碎屑接触，也不会因为往复弯折出现外皮破损的隐患。端部的限位触发块做了可调式设计，用户可以根据自己的加工幅面随意调整原点位置，不用额外打孔安装固定件。整套模组没有采用复杂的钣金焊接结构，所有零部件都可以通过普通的3D打印或者小型铣床加工完成，组装时不需要专用工装，普通爱好者按照装配关系就能完成整组调试，实际试切3mm厚亚克力时，切缝边缘光滑无毛刺，连续运行两小时后轴系温度没有明显升高，运动精度也没有出现漂移。
