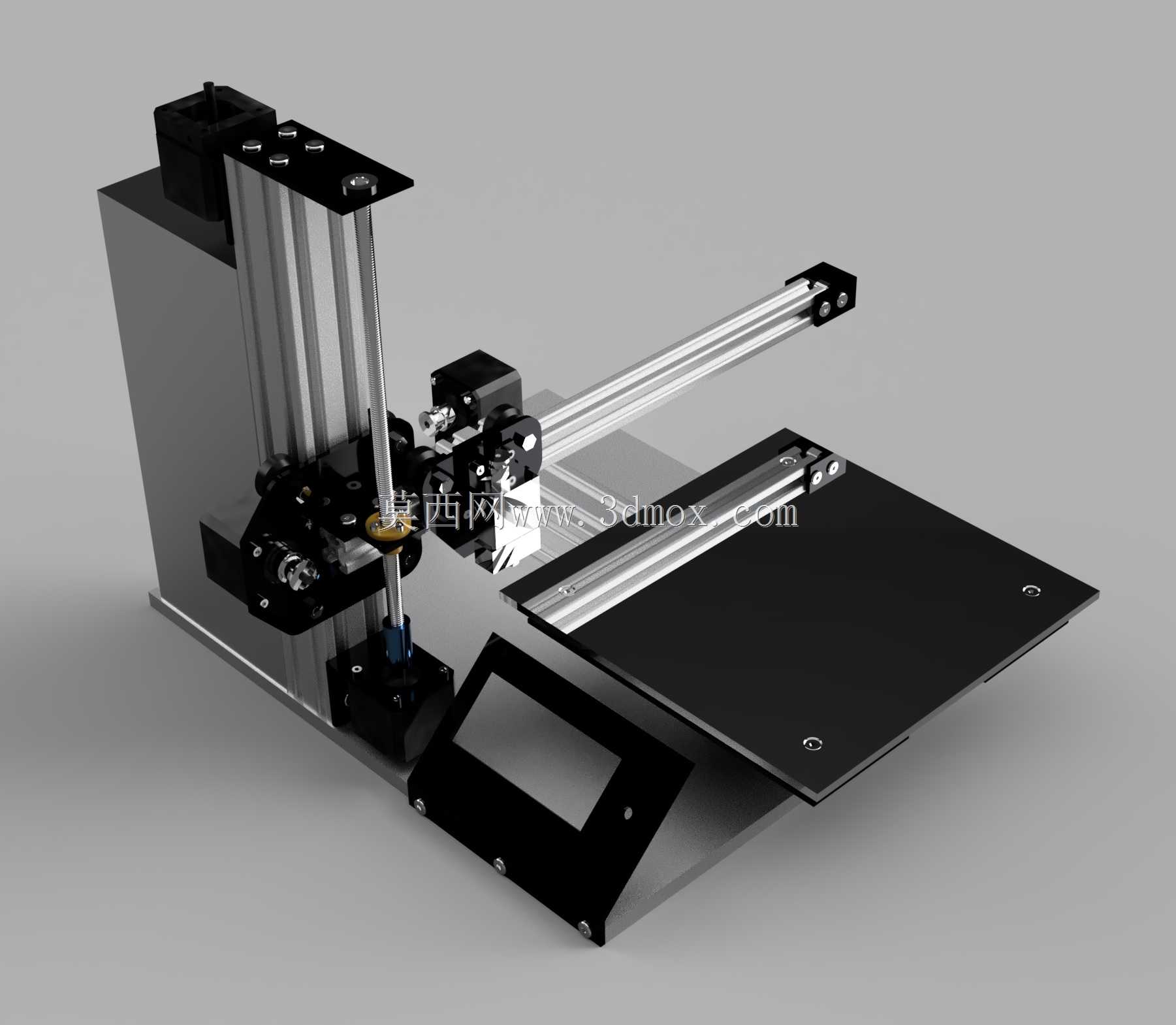

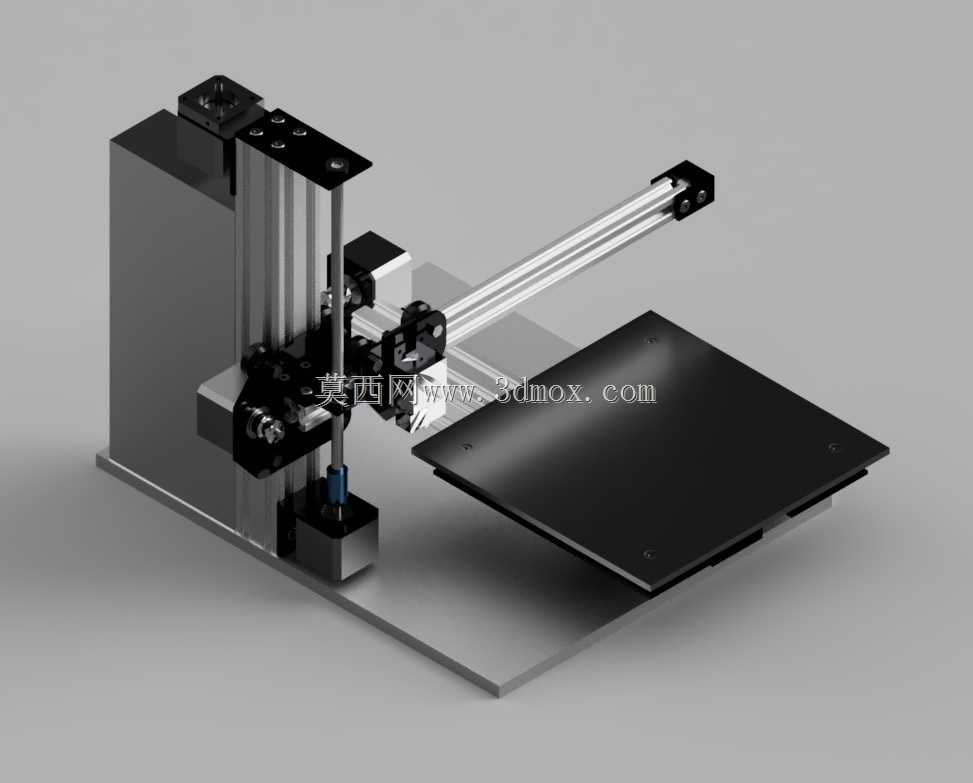

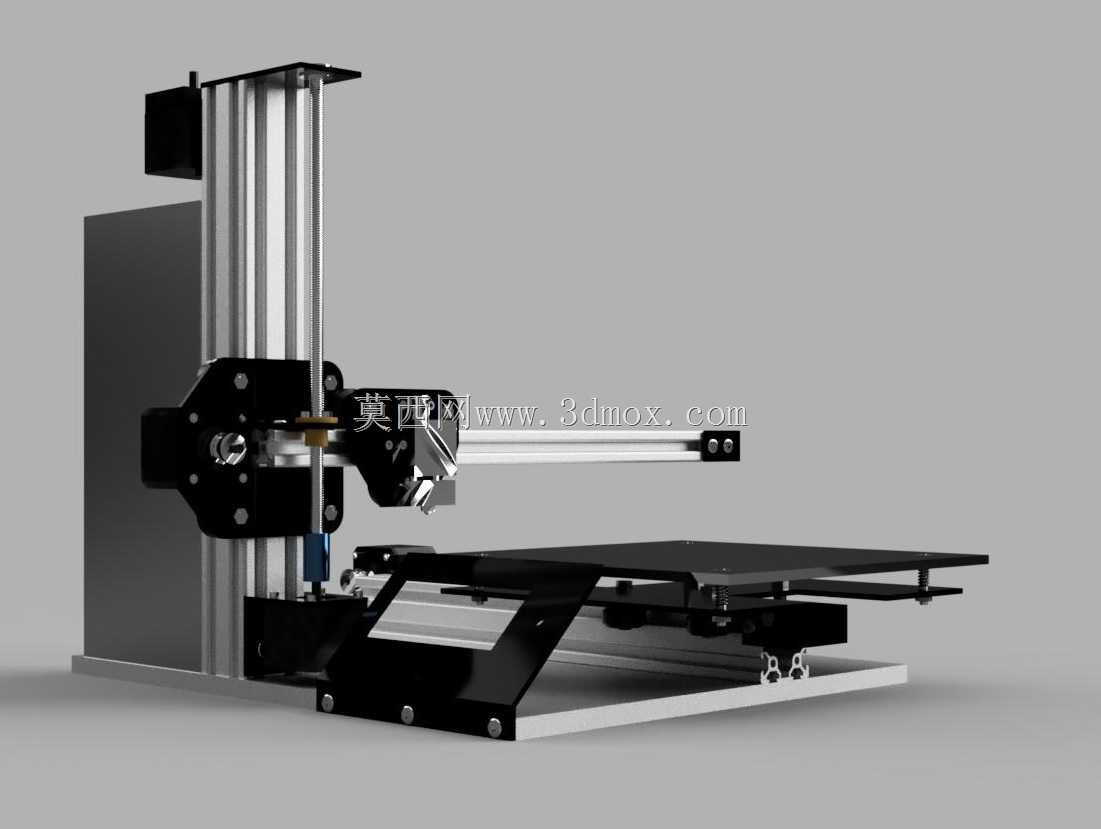

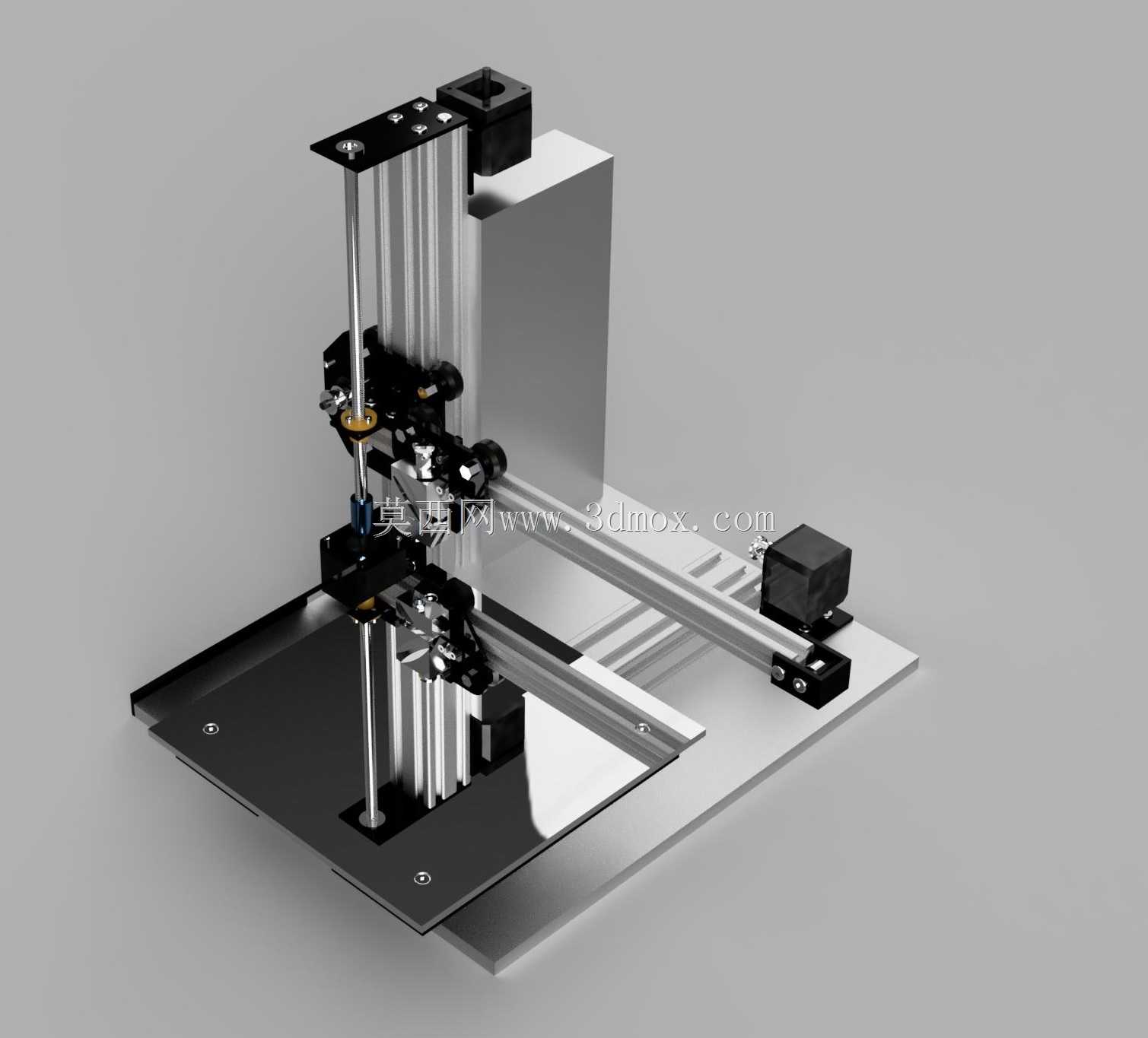

桌面级DIY熔融沉积成型打印机结构

铝型材框架的拼接公差是这类DIY设备最容易踩的加工坑，型材端面的铣削平整度直接决定整机垂直度，要是端面切斜超过0.1mm，Z轴导轨装上去就会出现肉眼难察的倾斜，打印到100mm以上高度时层纹偏移会直接报废工件。这款结构里特意把Z轴立柱的安装座做成了分体可调式，不用强行靠型材加工精度硬凑装配公差，锁紧前可以靠塞尺微调两侧导轨的平行度，哪怕型材下料有小误差也能在装配环节消化掉。X轴的传动带压块没有用常见的一体式塑料件，改成了金属折弯件，皮带张力调整时不会因为塑料蠕变出现松脱，长时间高速往复运动也不会丢步。热床的支撑臂做了三角加强筋，很多DIY机型为了省料把支撑做成平板，加热到110度时床面中间会下凹0.2mm以上，打印ABS这类翘边材料时第一层根本粘不住，这款的加强筋刚好分布在热床受力最大的三个支点，实测加热到120度时平面度波动控制在0.05mm以内，不用额外加玻璃或者调平螺母反复校准。挤出机的安装位预留了0.8mm的间隙补偿，很多人装挤出机时硬锁螺丝，会导致挤出齿轮和送料管不同心，耗材送进时阻力忽大忽小，打印时出现断料或者挤出不均，这个预留间隙能让挤出机在锁紧时自动找正中心，哪怕安装孔位有小偏差也不会卡料。走线槽全部藏在型材的槽内，没有外露的拖链，既避免了运动时线缆剐蹭打印件，也减少了拖链带来的运动阻力，X轴来回移动时负载波动能控制在5%以内，打印薄壁件时不会因为负载突变出现振纹。底部的脚轮换成了可调式支撑脚，不用靠垫纸片调整机水平，旋转脚杯就能快速把整机水平度调到0.02mm/m，放在不太平整的工作台上也能稳定工作。
