大尺寸开源框架式激光雕刻设备结构设计

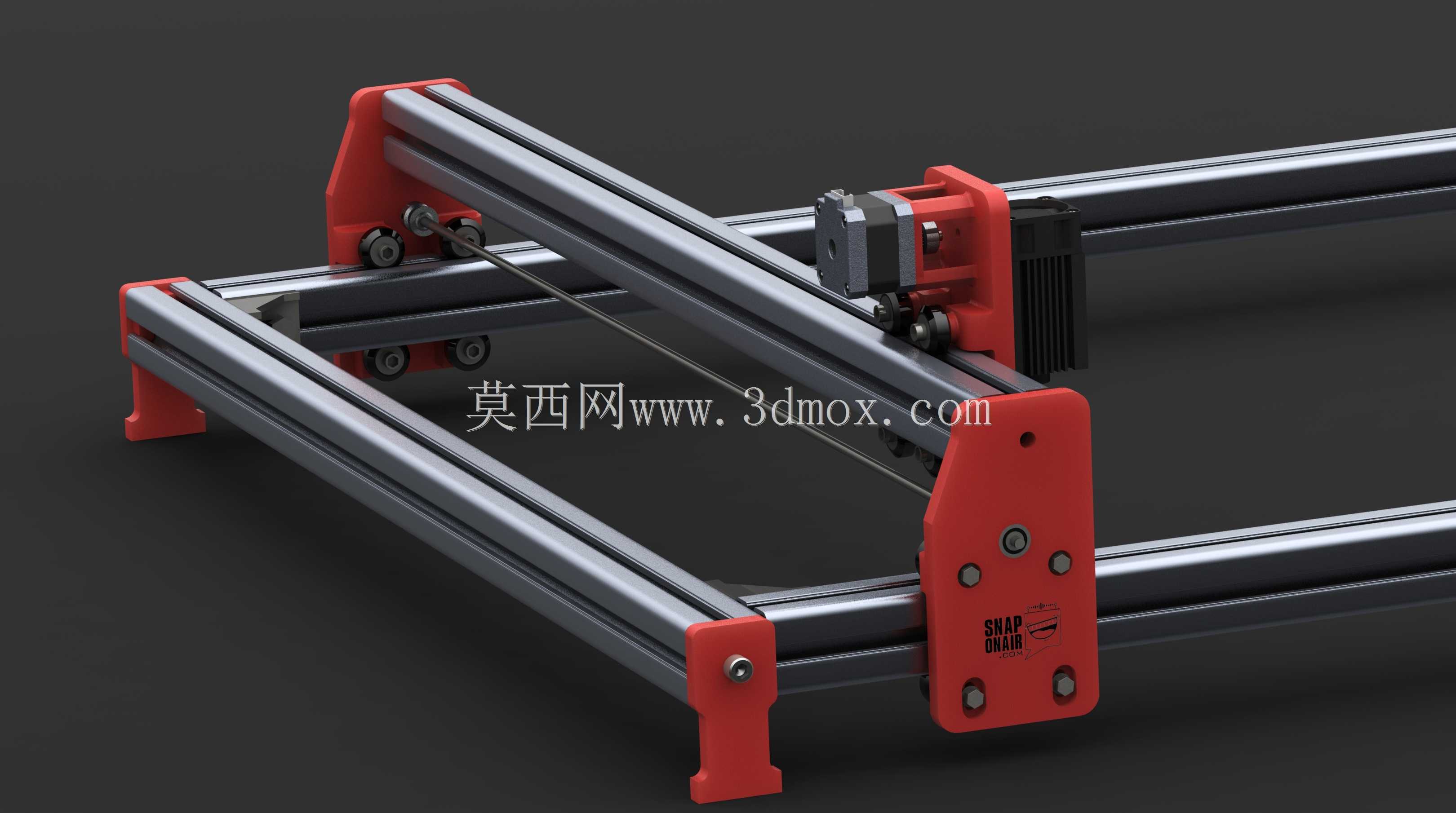

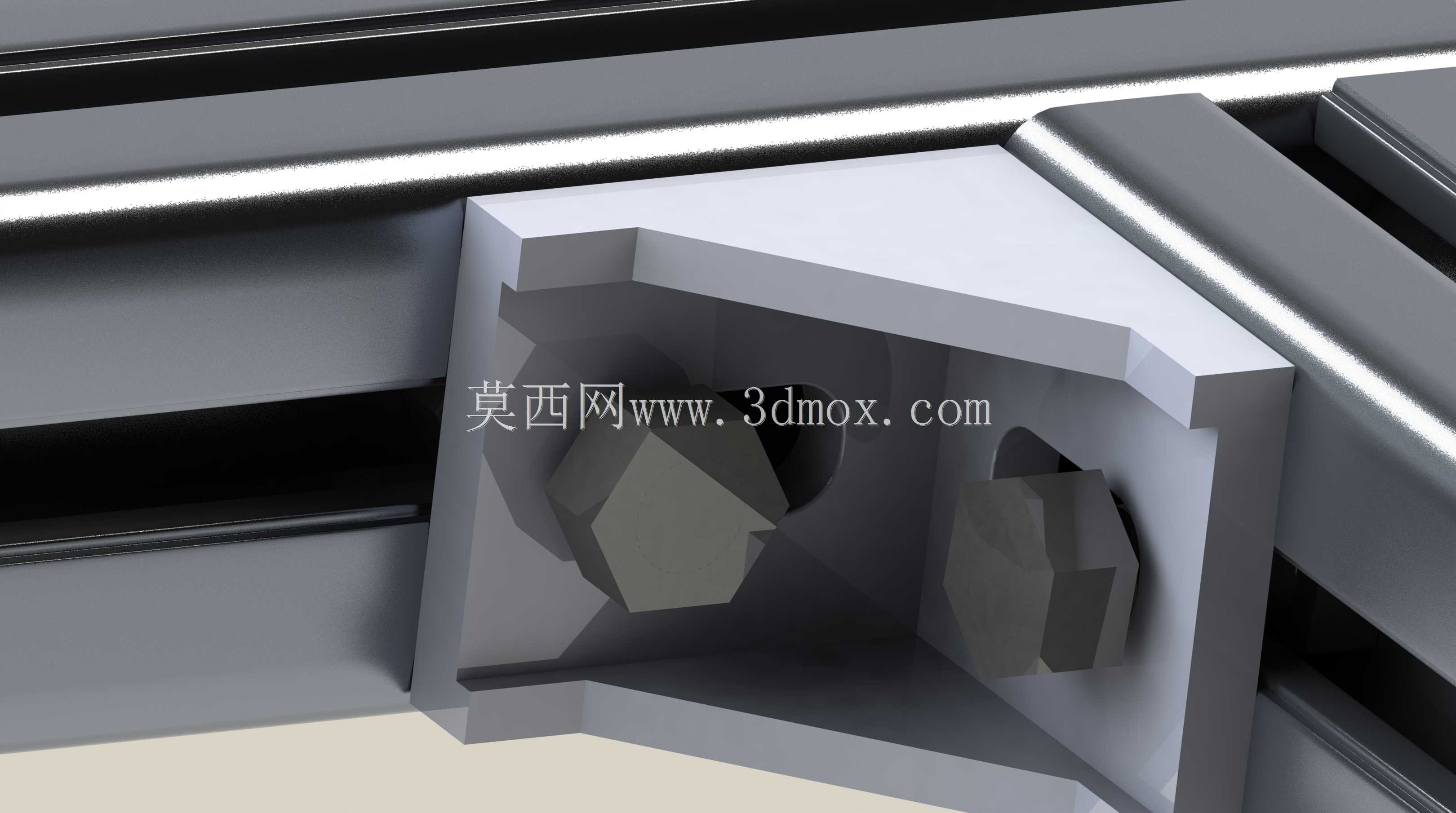

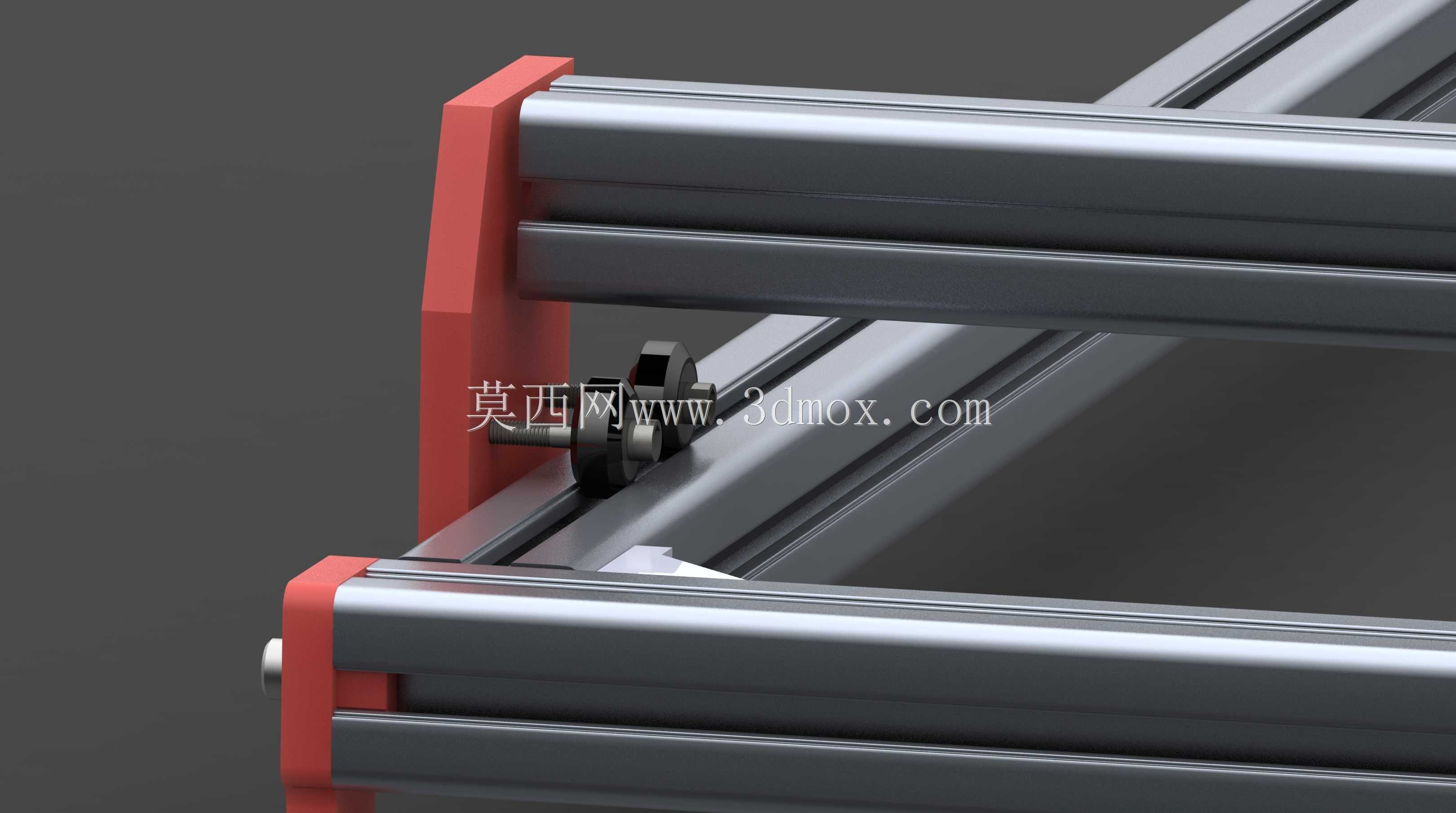

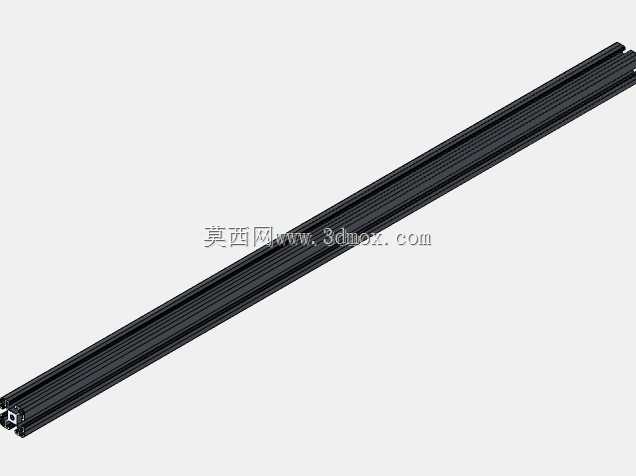

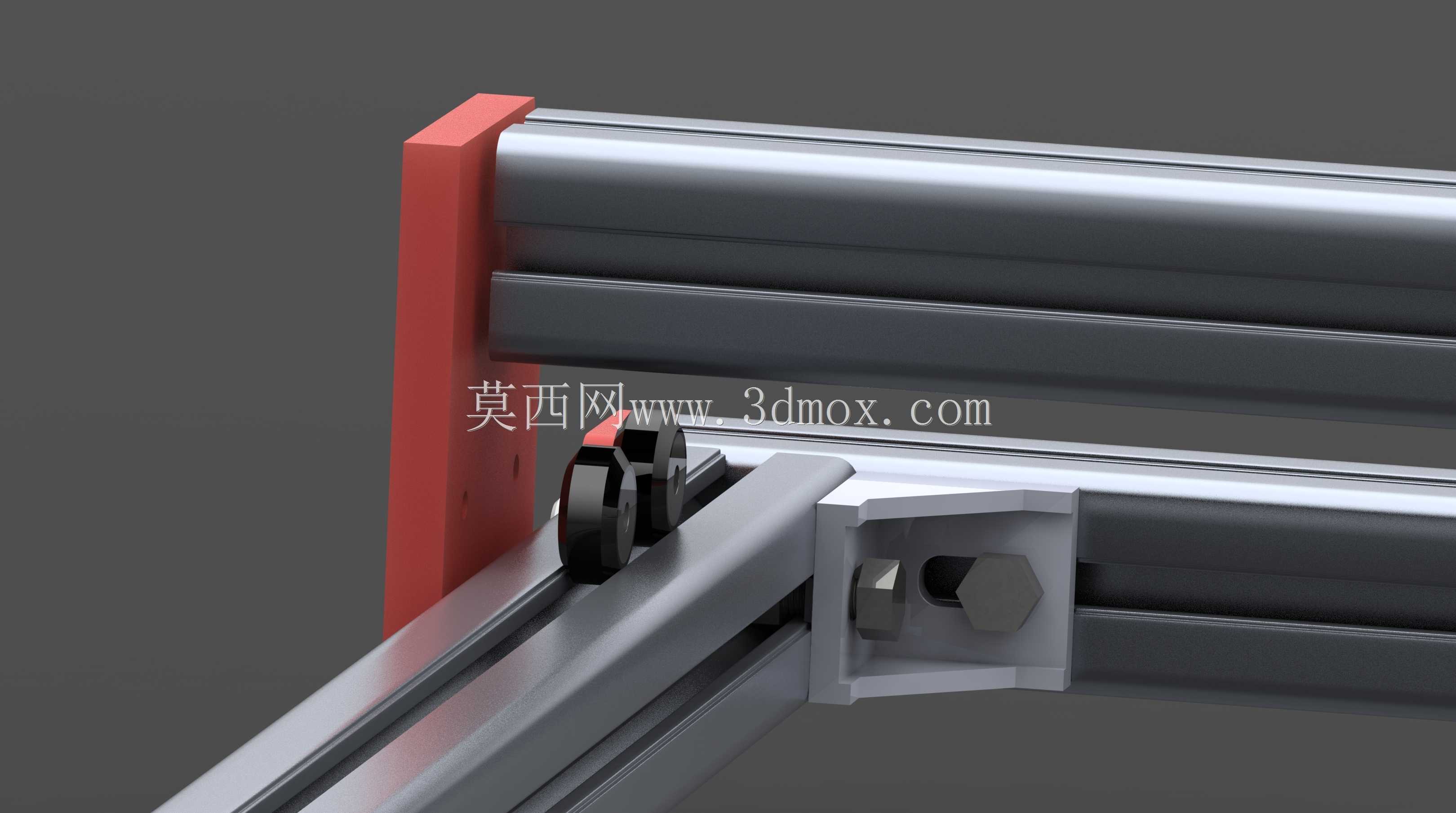

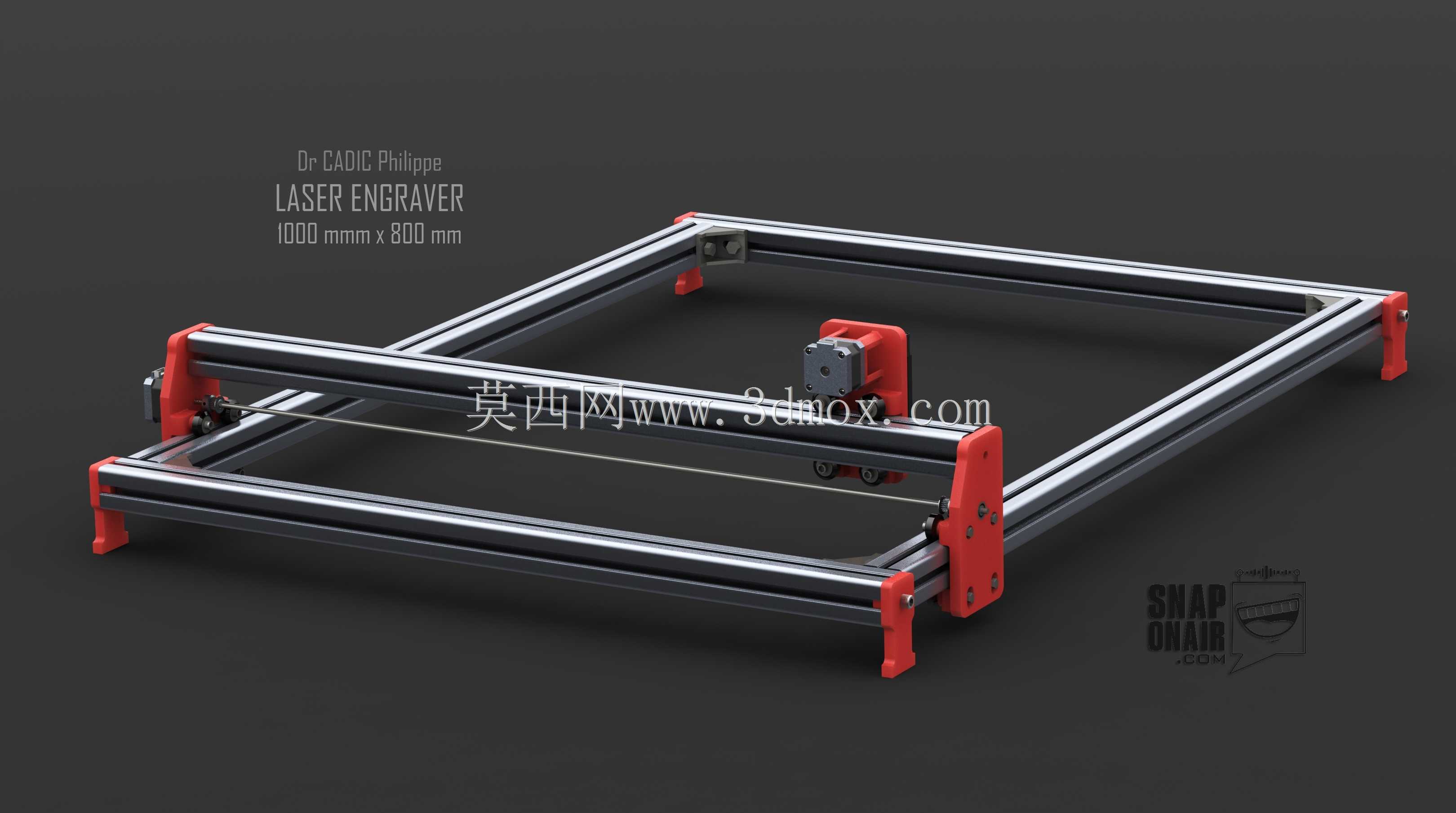

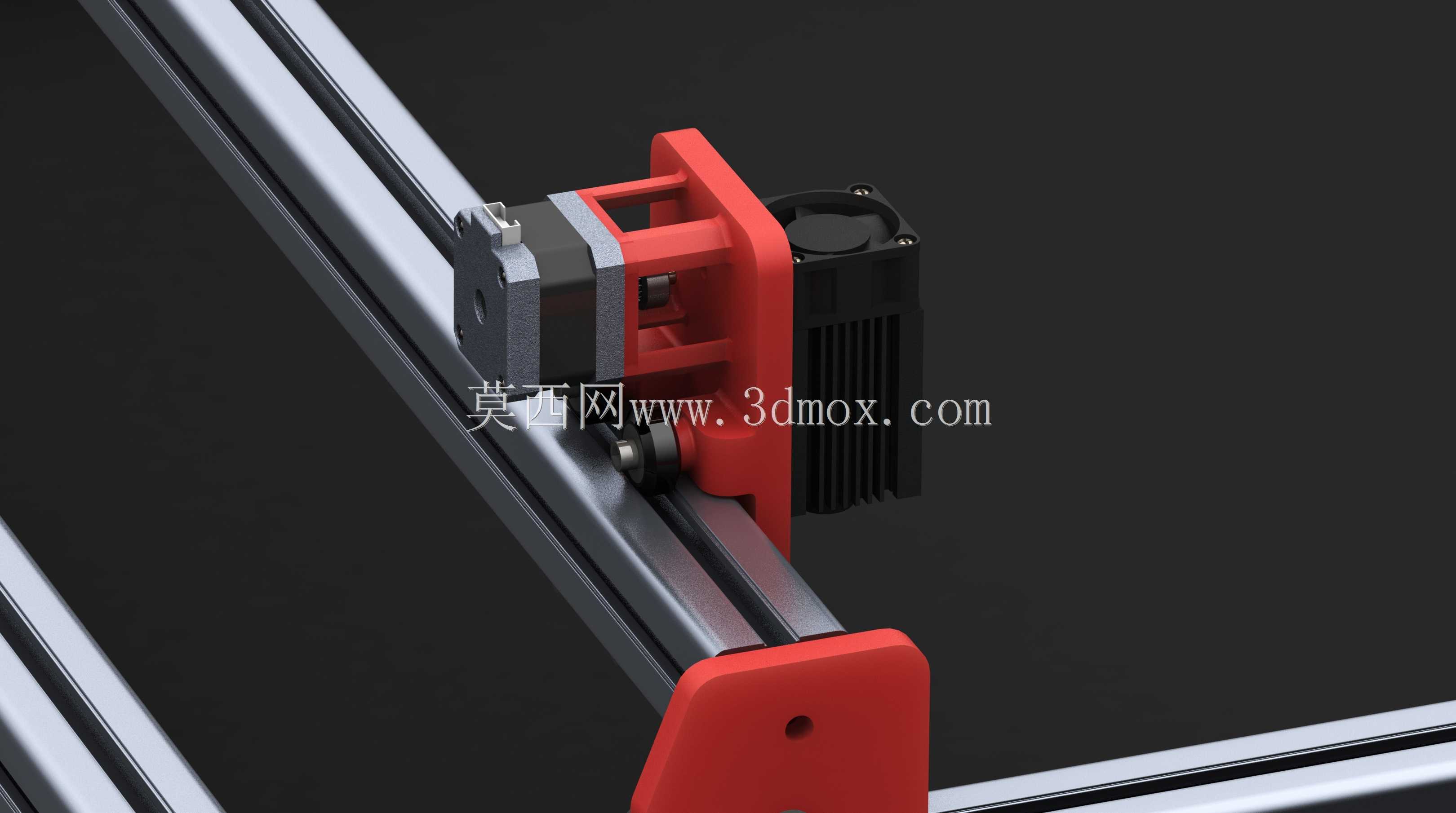

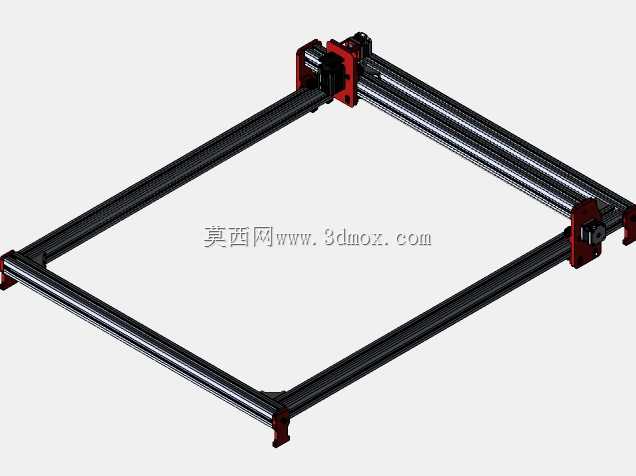

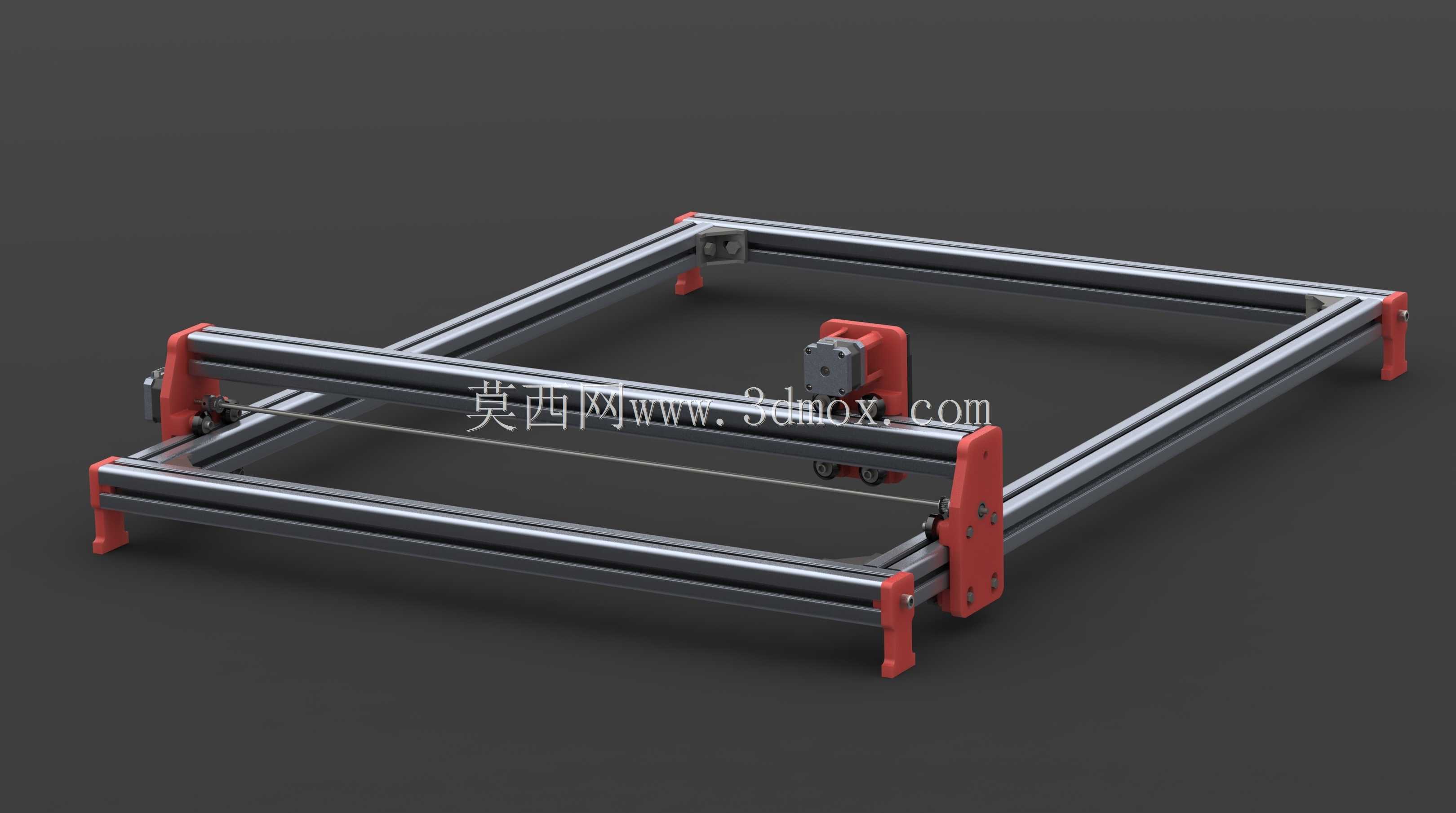

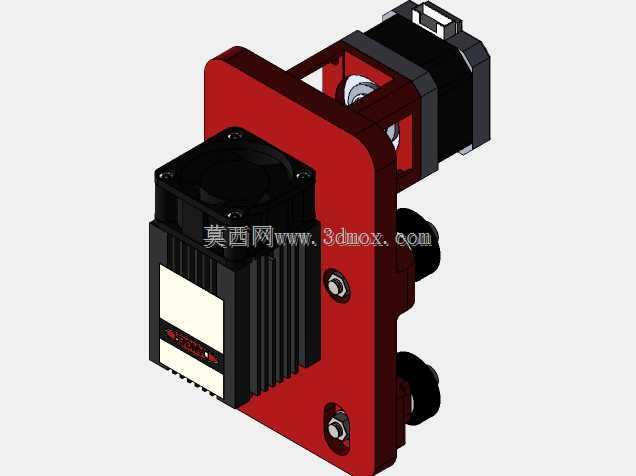

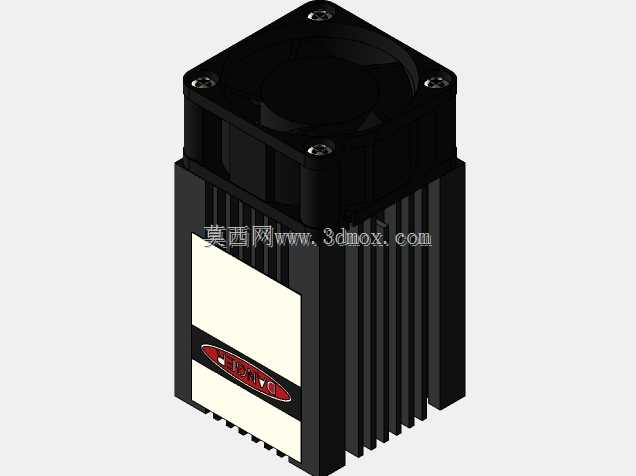

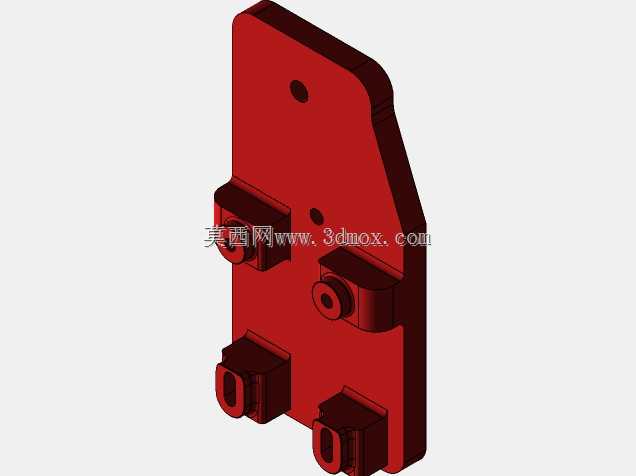

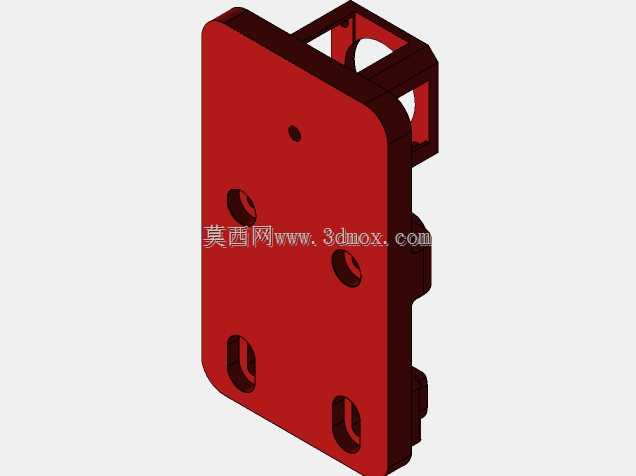

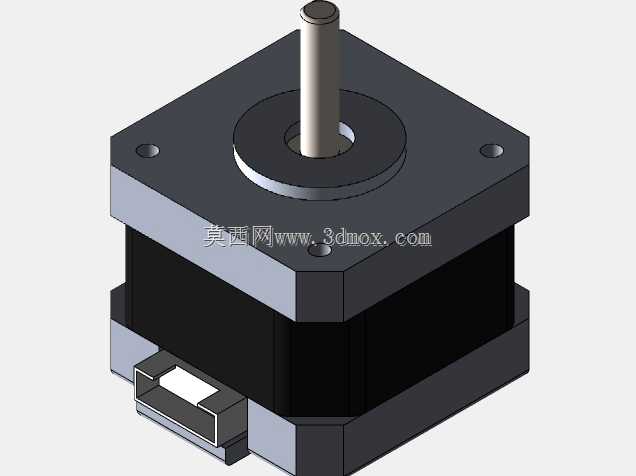

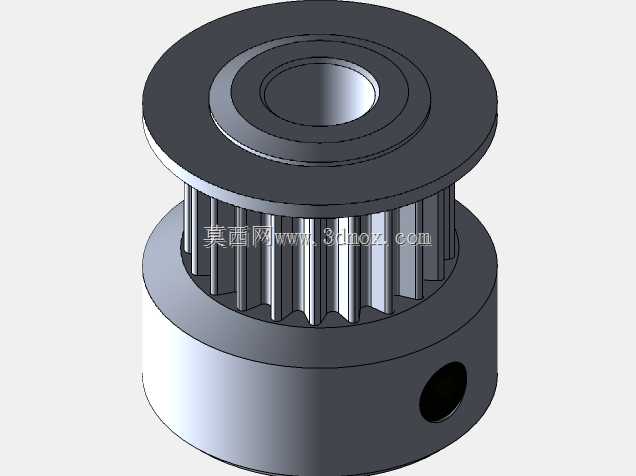

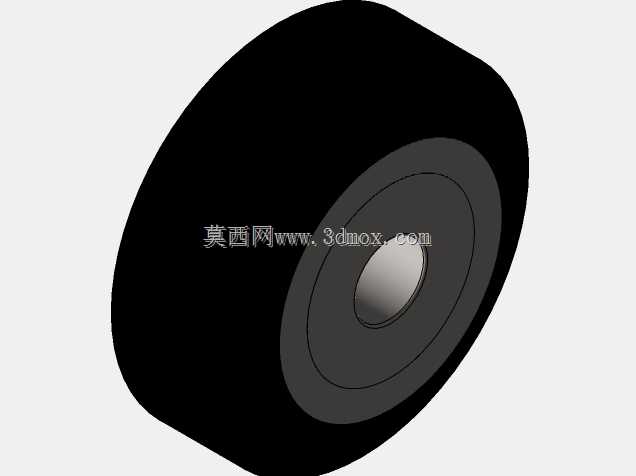

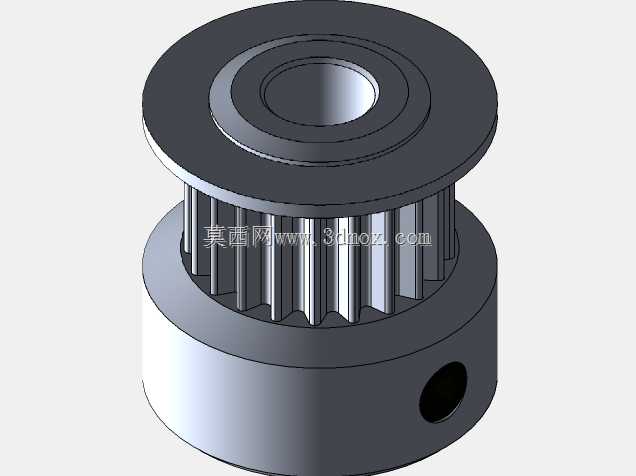

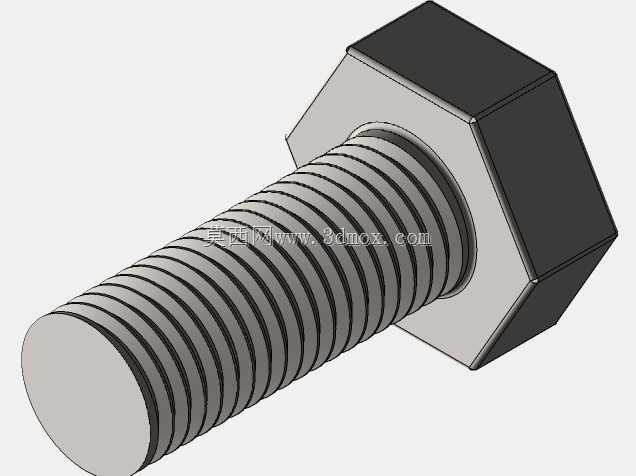

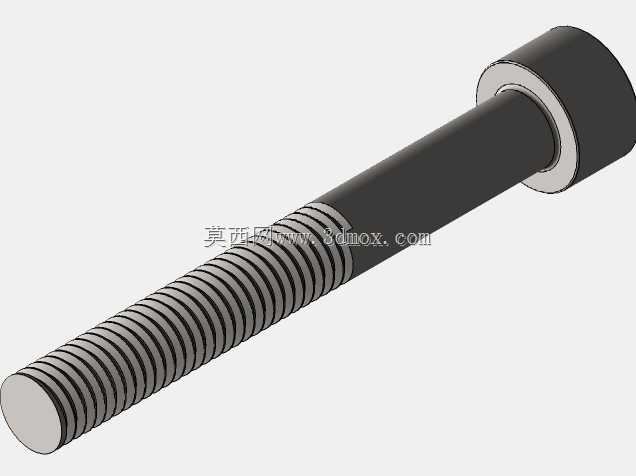

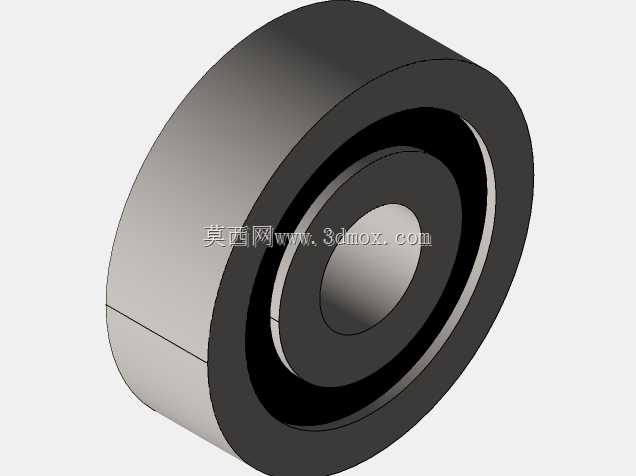

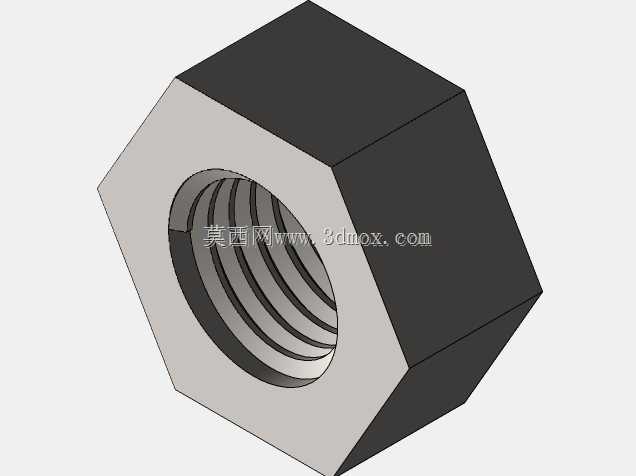

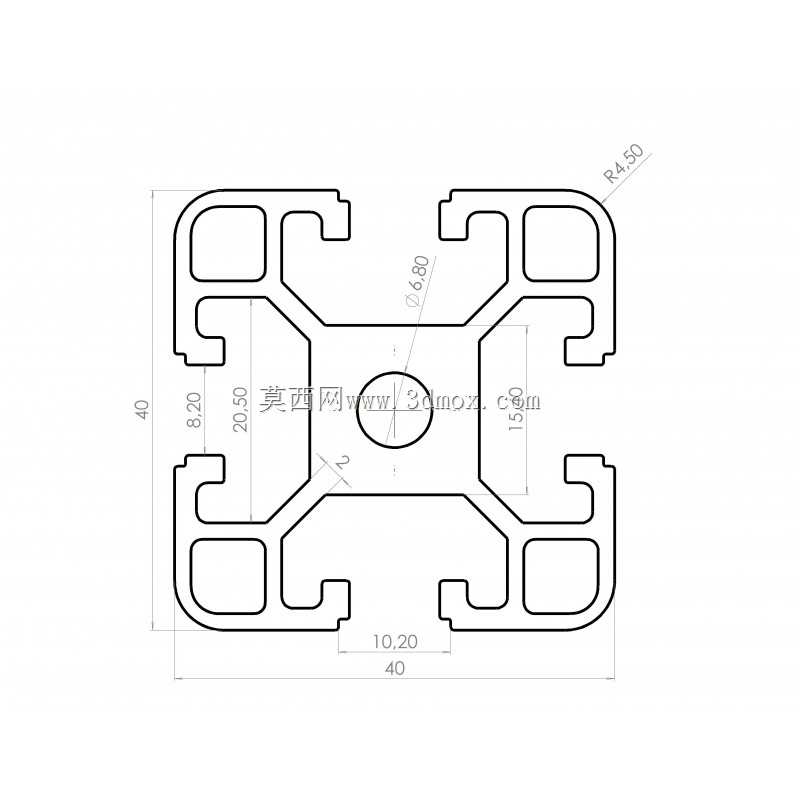

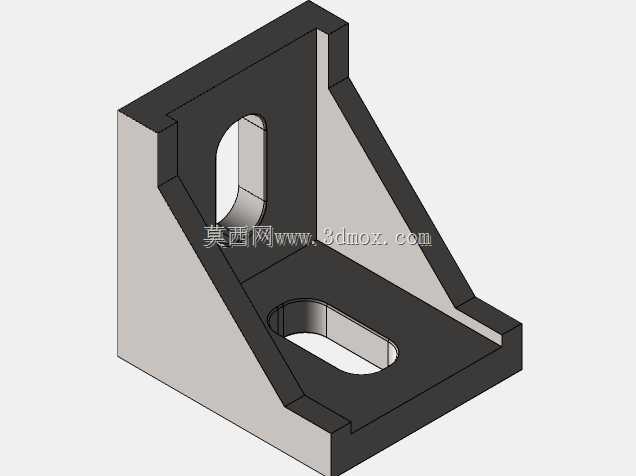

桌面级大行程激光雕刻设备落地时，最先暴露的痛点往往是框架刚性不足导致的长距离运动振纹，1000×800mm的加工幅面下，普通2020铝型材拼接的框架极易在X轴高速往复运动时产生侧向形变，直接导致雕刻边缘出现锯齿状偏差，甚至激光头在快速换向时出现微小的高度跳动，烧坏加工材料表面。这套结构在横梁与纵梁的连接节点做了针对性的加强处理，红色的3D打印连接座并非简单的包覆固定，而是在型材槽内嵌入了隐藏式钢质嵌件，螺栓锁紧时的咬合力直接作用在钢件上，避免铝型材槽口长期受交变应力出现滑牙、扩孔的问题，哪怕连续数百小时的高速运行，连接节点的形变量也能控制在0.02mm以内。运动端的走线布局也没有走常见的拖链外露方案，而是将激光头的供电、控制线顺着横梁型材的内部槽道排布，仅在运动转接处留出短段柔性线材，既避免了加工过程中产生的碎屑刮擦线材外层，也减少了拖链运动带来的附加阻力，X轴皮带的张紧结构直接集成在端部的连接座上，不需要额外加装张紧轮，松开锁紧螺栓就能快速调整皮带预紧力，日常维护时不需要拆解大面积的外覆件。激光头的安装座预留了多组调节孔位，除了适配不同功率的激光二极管模组，还能兼容加装风冷、气吹辅助配件，安装座的Z向微调结构采用了细牙螺纹调节，最小调节精度能到0.1mm，针对不同厚度的亚克力、椴木板、皮革材料，能快速找到最合适的焦距位置，不需要额外垫高或者更换治具。框架底部的四个支撑脚做了高度可调设计，哪怕放置在稍有不平整的工作台面上，也能通过调整脚杯高度让整个框架保持水平，避免龙门两端的运动不同步，长期运行也不会出现皮带偏磨、导轨受力不均的情况。整套结构没有采用复杂的钣金外罩，所有非运动部件都用标准铝型材和通用紧固件拼接，用户拿到套件后只需要普通内六角扳手就能完成整机组装，不需要专用的工装夹具，哪怕是没有机械装配经验的爱好者，对照装配说明也能在两小时内完成全部组装调试，开源的结构设计也预留了足够的改装空间，后续可以更换更大功率的激光模组，或者加装旋转轴实现柱面材料的雕刻加工。
