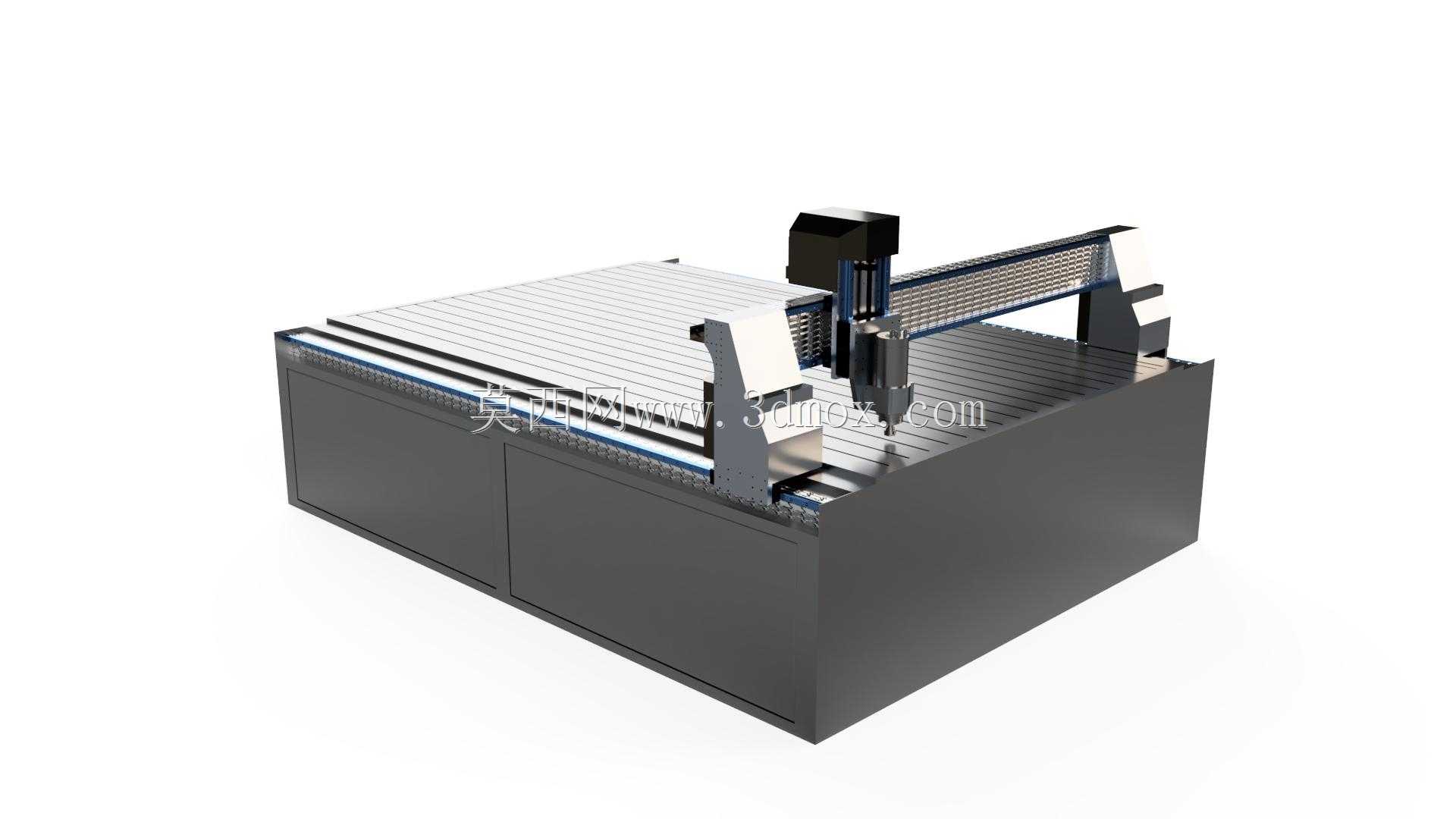

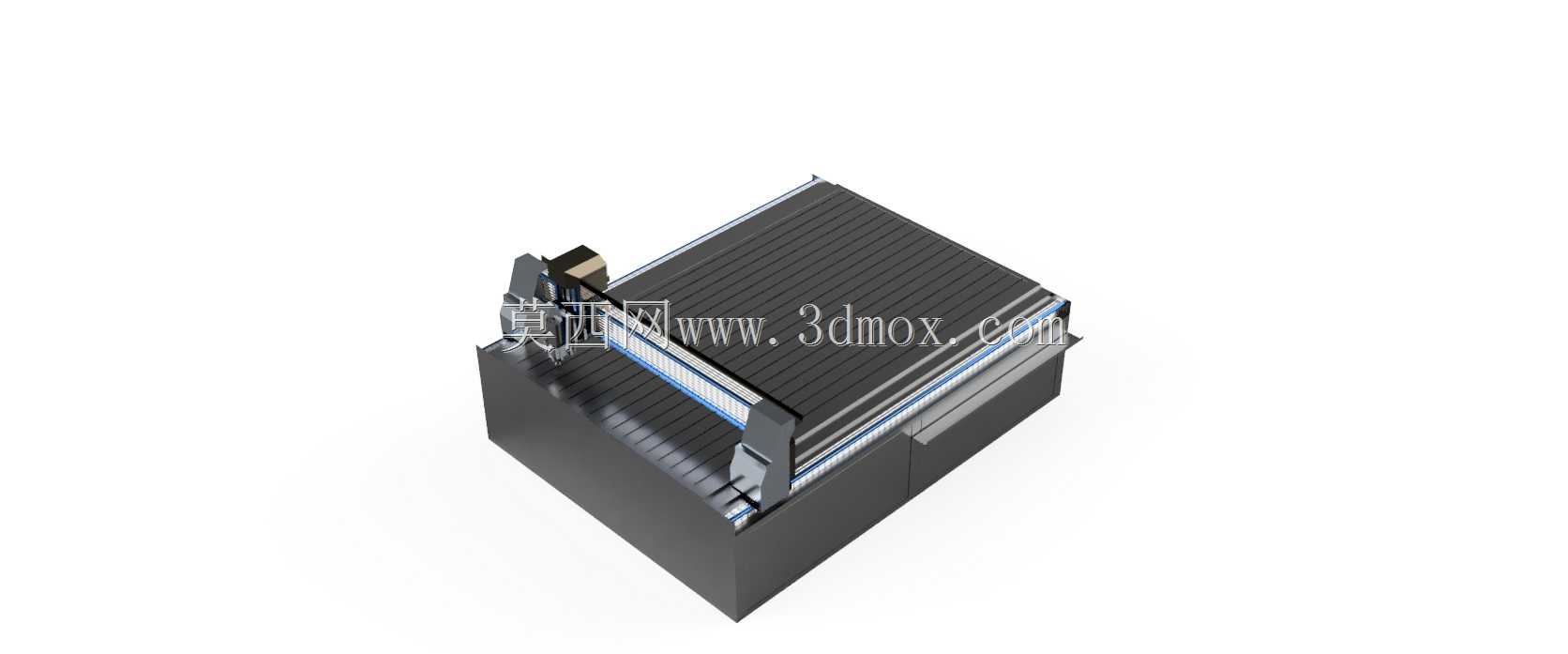

4kw功率1525规格数控雕刻切割设备

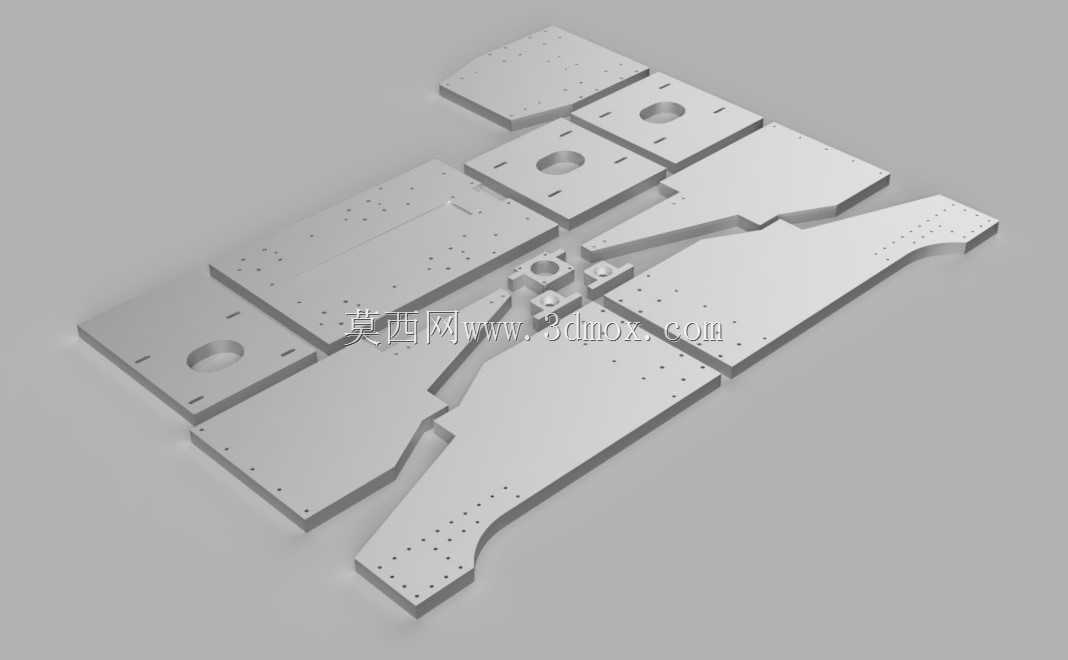

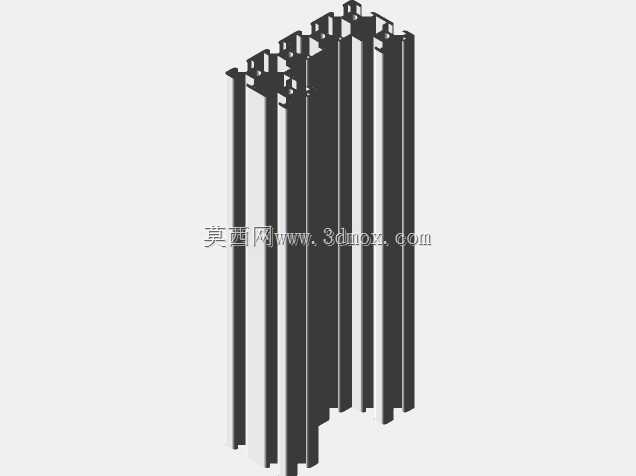

常规中小型数控雕刻设备长期存在机架刚性不足导致高速切削振纹明显、龙门跨距变形量超差的加工痛点，这款1525规格4kw功率的设备在结构设计阶段就针对这类现场问题做了针对性的取舍调整。床身采用整体箱式焊接钢结构，内部间隔布置加强筋板，没有为了控制成本减薄侧板厚度，满载加工时机床台面的形变量控制在0.02mm每米范围内，适配亚克力、密度板、薄铝板等多种材质的高速切削作业，不会因为机架共振导致加工面出现波浪纹。龙门横梁采用铝型材加钢板嵌合的复合结构，既控制了移动部件的整体重量，降低X轴传动负载，又保证了横梁两端的平行度公差，Z轴滑枕的直线导轨安装面经过二次铣削加工，装配时导轨平行度误差控制在0.01mm以内，主轴高速上下运动时不会出现卡滞或偏摆。工作台面采用密集T型槽布局，搭配通用夹具可以快速固定不同尺寸的加工板材，台面下方预留的排屑空间足够容纳加工产生的碎屑，日常清理不需要拆解机身护罩。传动部分X轴采用齿轮齿条传动，适配长行程的快速移动需求，Y、Z轴采用滚珠丝杠传动，保证进给精度，所有传动部件的安装座都设计了可调间隙结构，长期使用磨损后可以快速调整预紧力，不需要更换核心部件就能恢复原有加工精度。机身侧部的电气柜采用独立密封结构，和加工区域完全隔开，避免切削粉尘进入电气元件造成短路故障，柜内预留的扩展空间足够加装自动换刀、真空吸附等附加功能模块，用户后续升级不需要重新改造机身结构。主轴安装座设计了通用的安装孔位，可以适配不同功率的风冷、水冷主轴，不需要额外加工转接板就能完成更换，降低后期维护的配件成本。设备的走线全部采用坦克链防护，移动过程中不会出现线缆拉扯磨损的问题，所有外露的传动部件都加装了可拆卸的防尘护罩，既避免碎屑进入导轨丝杠影响使用寿命，日常维护时拆开护罩就能完成润滑保养，操作门槛很低。
