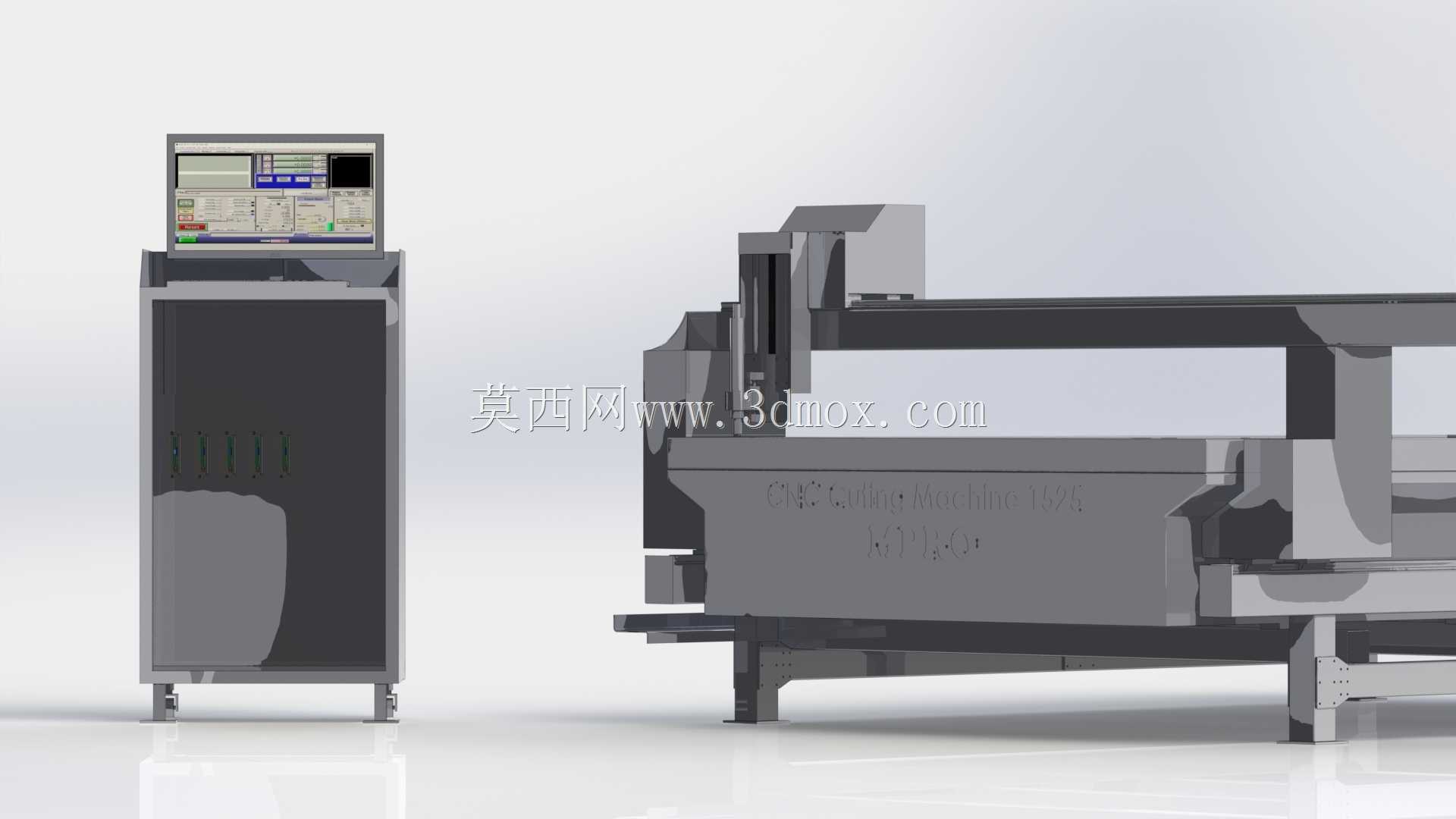

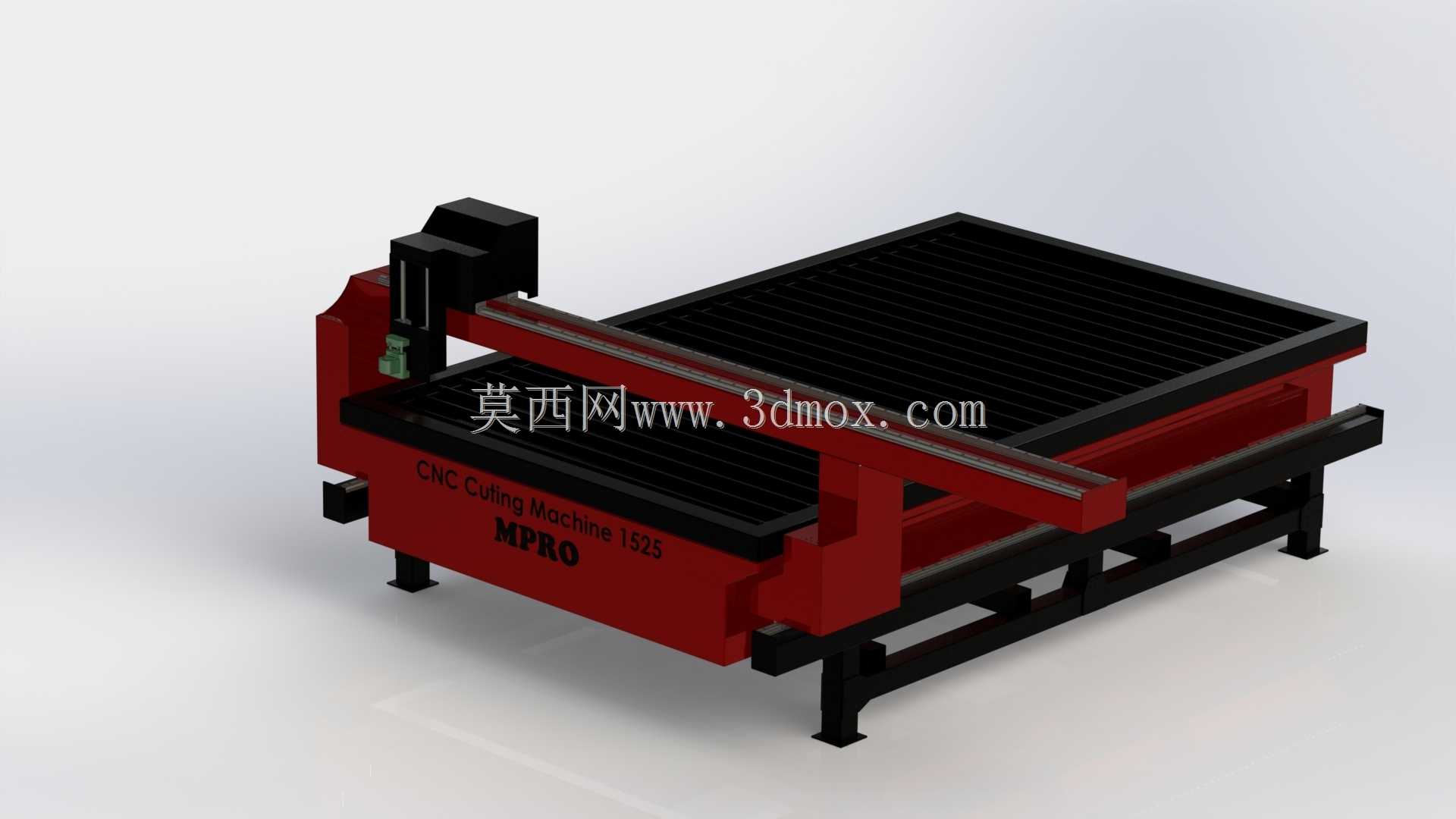

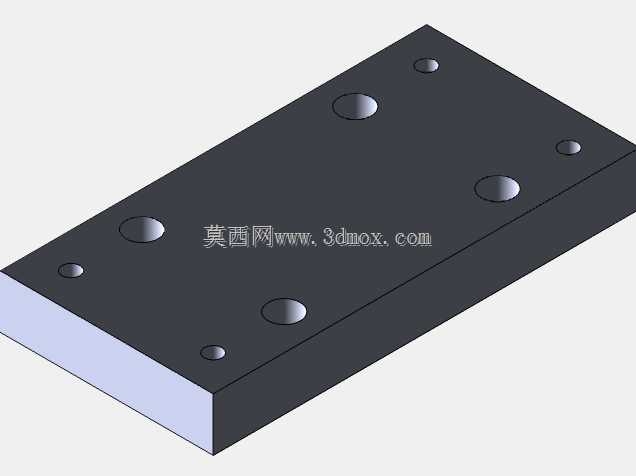

台式龙门结构数控等离子切割设备

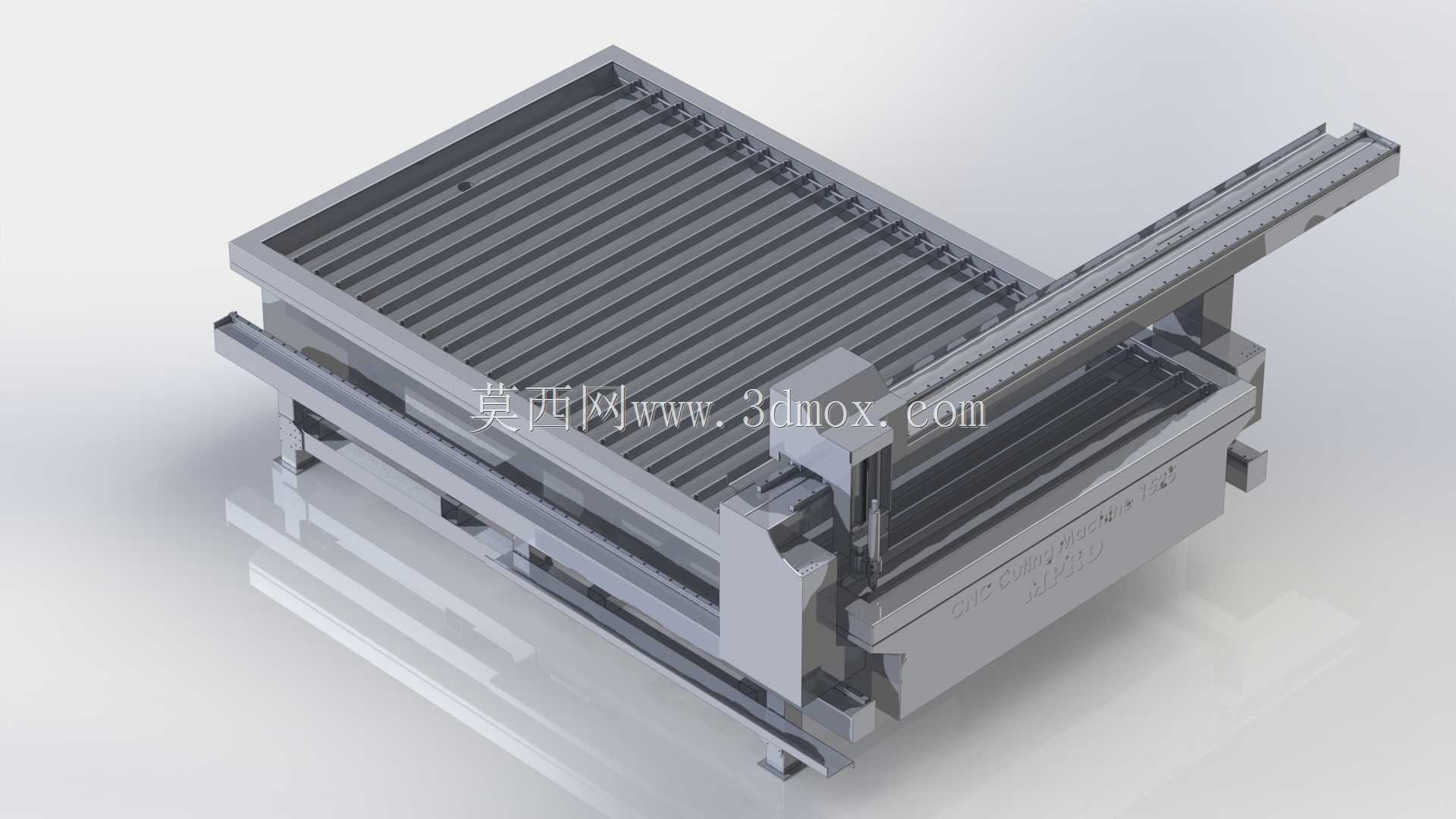

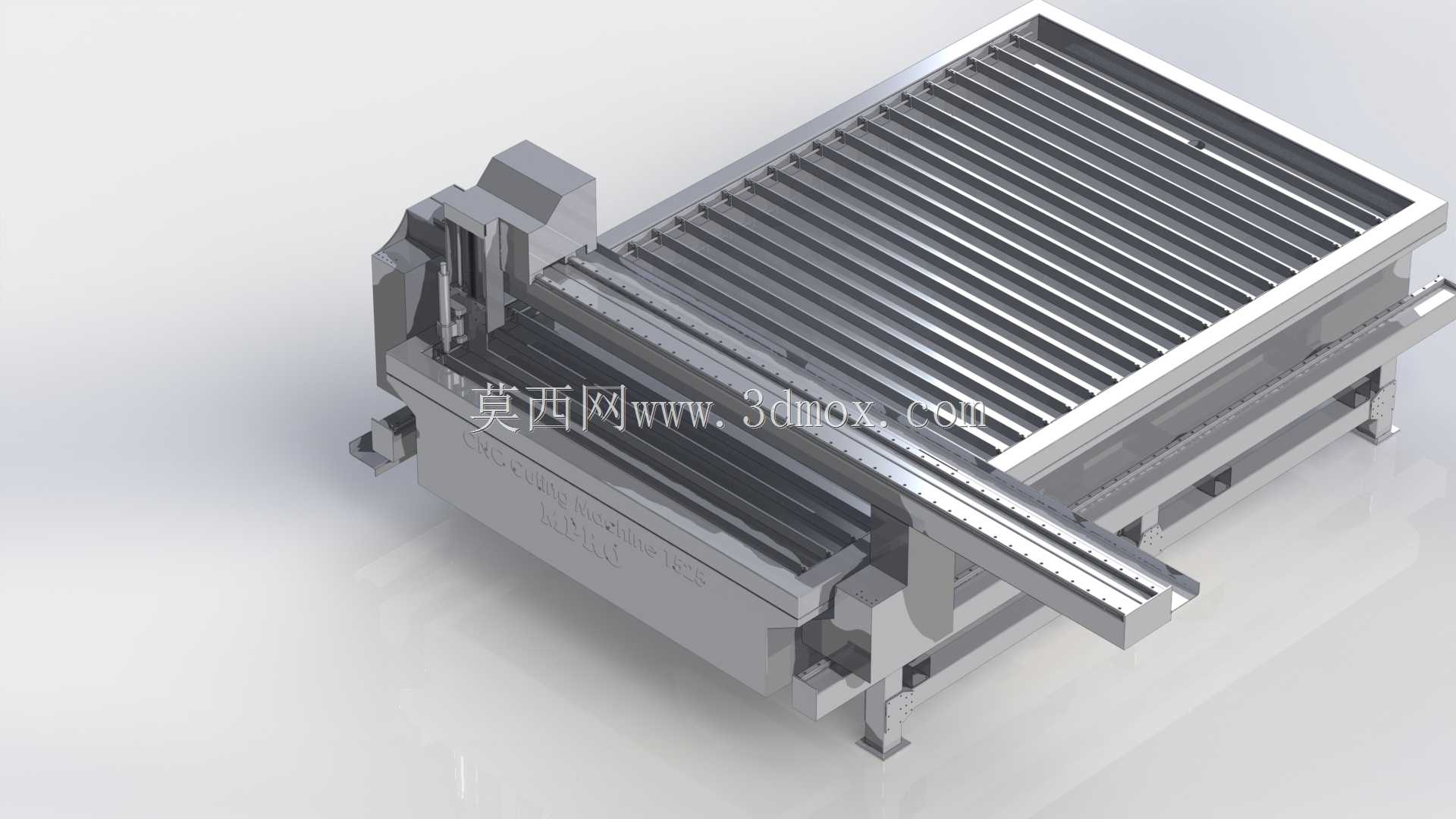

车间里薄板切割的老问题总绕不开人工划线偏差大、手持切割热变形难控制，小批量异形件下料的精度波动直接拖慢后续折弯、焊接工序的节奏。这款台式等离子切割设备的结构设计，刚好对准了这些现场加工的痛点。床身采用方管焊接的框架结构，没有追求过度轻量化的薄壁型材，而是在横梁移动的承载区域做了局部加厚，避免长期往复运行后导轨安装面出现应力变形，毕竟等离子切割过程中产生的金属烟尘和瞬时热辐射，会让普通薄壁框架的形位公差在半年内就超出允许范围。横梁的导轨安装面做了铣削加工的预留量，装配时不需要靠垫片反复调整平行度，两根直线导轨的跨距经过核算，刚好抵消割枪移动时产生的倾覆力矩，就算切割12mm厚度的碳钢板，割枪的垂直跳动量也能控制在0.1mm以内，不会出现切口斜面超差的问题。割枪的升降滑座没有采用复杂的双导轨结构，而是用单根加宽直线导轨搭配同步带传动，减少了粉尘堆积的运动副数量，毕竟切割产生的氧化渣和烟尘很容易钻进精密配合面，精简的运动结构反而能降低日常维护的频次，车间工人只需要每周清理一次导轨表面的积渣，就能保证设备运行顺畅。工作台的栅格支撑做了模块化拆分，每个栅格条都可以单独更换，切割过程中被烧损的支撑条不需要整台更换台面，只需要抽出损坏的单根替换即可，大幅降低了长期使用的耗材成本。床身底部的可调支脚可以适应车间不平整的地面，不需要额外做混凝土基础，接电接气就能投入使用，对于小型加工门店来说省去了复杂的场地准备工序。两侧的龙门驱动采用同步带传动而非齿轮齿条，避免了高速运行时的反向间隙，切割小半径圆弧轮廓时不会出现折线接痕，就算是厚度6mm的不锈钢装饰件，切割后的切口也不需要二次打磨就能直接用于后续装配。设备的走线全部布置在拖链内部，避开了切割区域的热辐射范围，电缆和气管不会被飞溅的熔渣烧损，拖链的弯曲半径也预留了足够余量，长期往复弯折也不会出现线芯断裂的问题。
