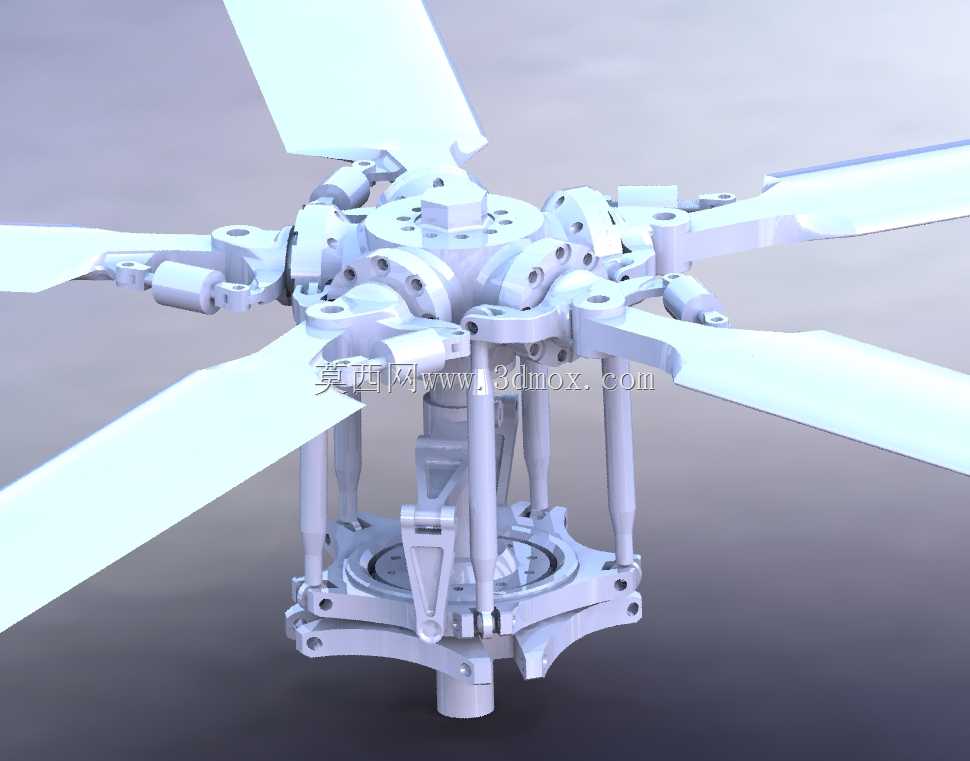

直升机旋翼变距螺旋转子结构

航空旋翼类部件的加工适配一直是小批量试制阶段的核心痛点，传统桨毂组件的分体式加工方案，往往在铰点同轴度、变距拉杆行程一致性上出现累积偏差，装机后极易出现桨叶相位差超差、高速旋转下动平衡失衡的问题，甚至引发交变载荷下的结构疲劳失效。这款螺旋转子的结构设计，从加工端就做了针对性的适配调整，核心铰点的安装座采用一体化铣削成型方案，摒弃了传统多件拼接后配打销孔的工艺，直接在五轴加工中心上一次装夹完成所有轴承孔的精加工，孔位同轴度公差可以控制在0.02mm以内，省去了后续配研、刮削的繁琐工序，也避免了拼接缝在交变载荷下出现应力集中的隐患。变距摇臂的连接端特意做了等壁厚设计，加工时可以采用统一规格的成型铣刀走刀，不需要频繁换刀调整切削参数，单件加工时长能压缩近三成，而且壁厚均匀的结构在热处理时变形量更小，后续精加工的余量控制更稳定。桨夹与桨叶的连接面设计成了带定位止口的结构，不需要做专用工装就能快速定位装夹，拧紧连接螺栓时不会出现相对滑移，装配后桨叶的安装角初始偏差能控制在0.1度以内，大幅减少了后续动平衡调试的工作量。中心主轴的法兰连接端做了卸荷槽设计，铣削加工时可以有效释放材料内应力，避免长期存放后出现轴端翘曲变形，法兰上的连接孔采用位置度公差严格管控，和上机匣对接时不需要修锉就能自然贴合，连接螺栓的预紧力离散度能控制在5%以内。所有外露的铰接销轴都设计成了统一的直径规格，加工时可以采用同一批次的冷拉圆钢做坯料，外圆磨床一次进给就能完成批量加工，销轴表面的硬化层深度控制在0.8-1.2mm，既保证了铰接转动时的耐磨性能，又不会因为硬度过高出现装配时的脆裂问题。下机匣的支撑立柱采用等距分布的结构，加工时可以用回转工作台一次装夹完成所有立柱的铣削，各立柱的高度差不超过0.01mm，安装关节轴承后，变距环的升降行程全程无卡滞，不同方位的拉杆动作同步性更好。这类结构设计的落地，能让旋翼组件的试制加工周期缩短近40%，装配调试的返工率下降六成，尤其适合小型无人直升机的小批量生产场景，不需要投入大量专用工装就能保证产品的一致性，后期维护时铰接件的互换性也更强，外场更换备件不需要做额外的配磨调整，直接更换就能满足使用要求。
