全地形车ATV/ATC亚视前车轮三维建模

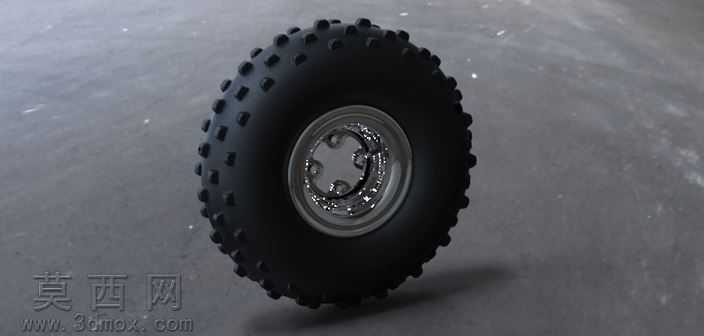

本模型为全地形车适配的前车轮总成，建模过程以真实越野非道路车轮的结构特征为核心依据，首先在三维建模环境中完成整体比例的基准搭建，以车轮中心旋转轴为全局坐标原点，分别拆分轮胎、轮毂两大核心部件进行独立建模后完成装配约束。轮胎部分建模时，首先绘制胎体的基础回转截面，通过回转特征生成光顺的胎体基础曲面，针对越野轮胎特有的块状防滑胎齿，采用单个齿形的草绘拉伸、阵列排布的方式完成构建，胎齿按照非对称交错的布局规律分布在胎面与胎侧区域，还原非道路轮胎抓地所需的粗糙胎面结构，同时对胎齿与胎体的衔接位置做圆角过渡处理，避免尖锐棱角带来的渲染失真与结构不合理问题，胎侧区域还预留了标识位的凹陷结构，还原真实轮胎的细节特征。轮毂部分采用多部件组合的建模思路，首先构建轮毂的主体轮辐结构，以中心安装孔为基准，绘制多爪式的轮辐截面，通过拉伸、切除特征形成轮辐的镂空减重结构，中心安装区域绘制了对应的螺栓孔位与定位凹槽，还原车轮与车轴连接的安装结构；轮毂外圈与轮胎配合的轮辋部分，通过回转特征生成带有台阶限位的结构，保证轮胎与轮毂装配时的位置匹配，同时针对轮毂表面的镀铬质感，在材质编辑阶段为轮毂赋予高反射金属材质，调整粗糙度参数模拟电镀层的光亮镜面效果，对轮辐的边角做细微倒角处理，还原金属冲压轮毂的工艺特征。渲染阶段采用哑光灰色地面作为展示背景，添加柔和的环境漫反射光源与定向主光源，在轮胎侧下方投射出柔和的阴影，突出轮胎橡胶材质的哑光颗粒质感与轮毂金属材质的反光对比，轮胎材质调整了漫反射颜色为深黑色，添加细微的凹凸纹理模拟橡胶表面的粗糙触感，整体装配完成后验证了车轮的旋转同轴度，确保各部件的配合间隙符合真实车轮的装配逻辑，模型完整还原了全地形车前车轮的外观特征与核心结构，可用于全地形车整车装配、行走系统结构展示等相关场景。
