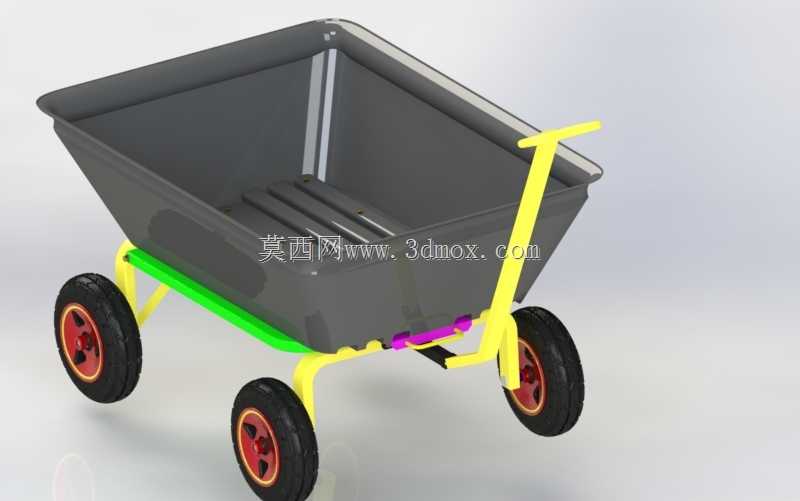

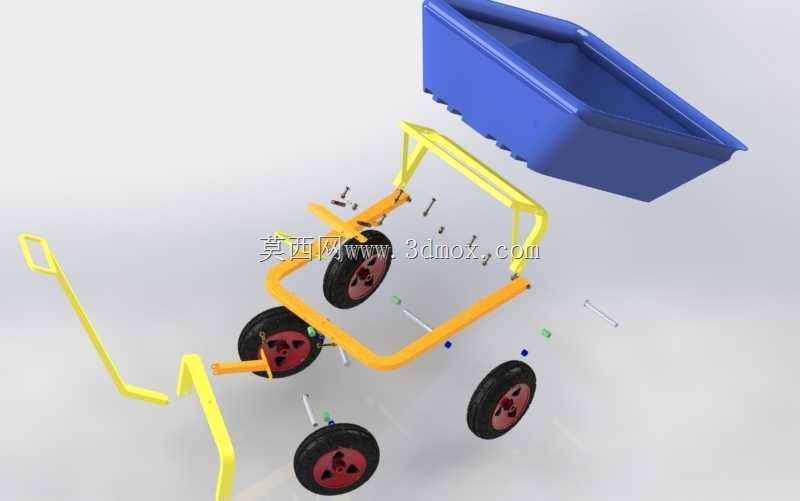

手推式翻斗卸料四轮转运车结构

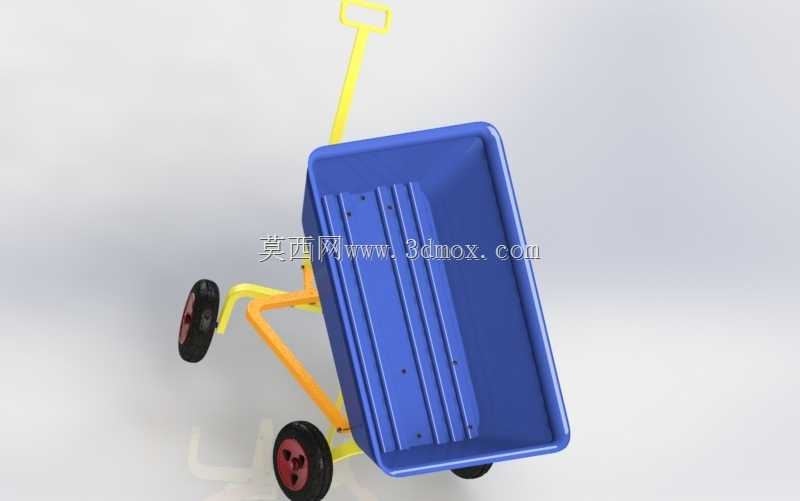

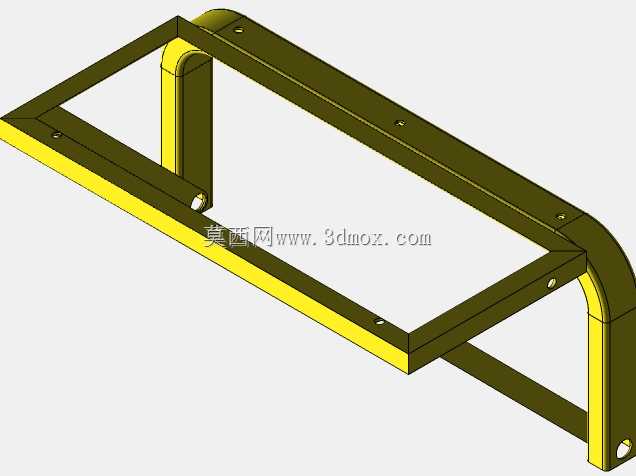

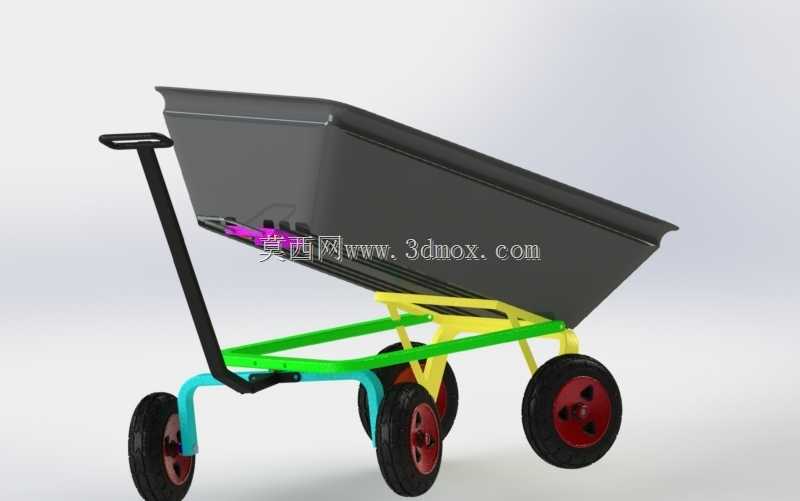

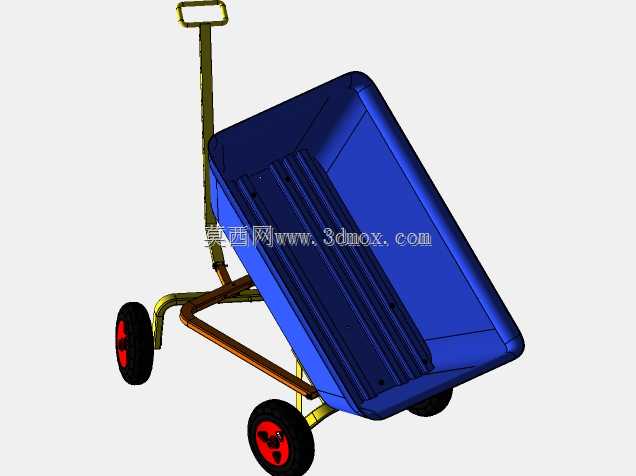

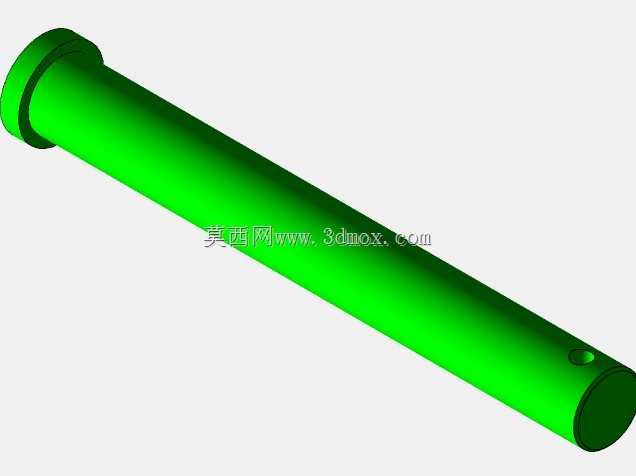

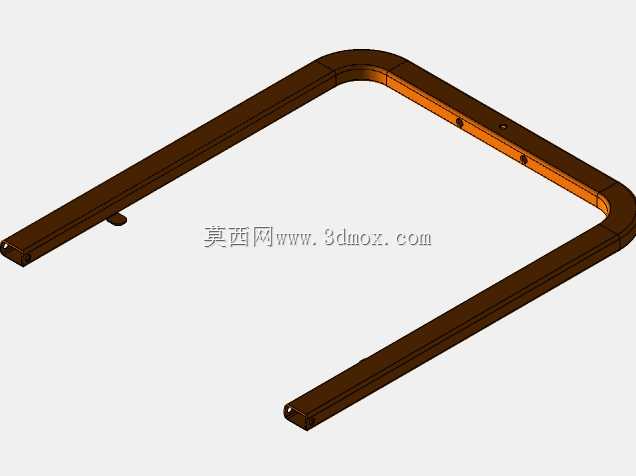

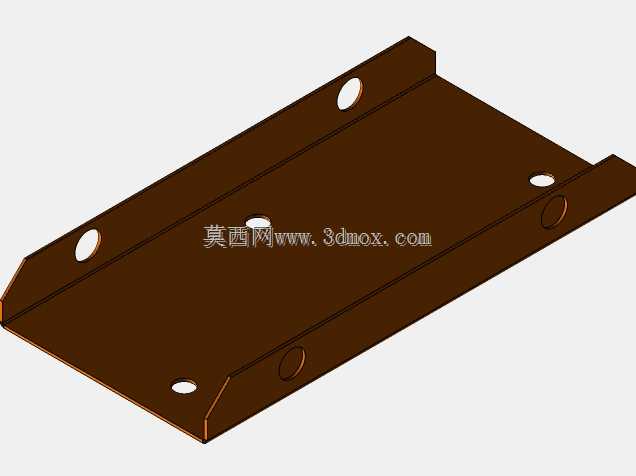

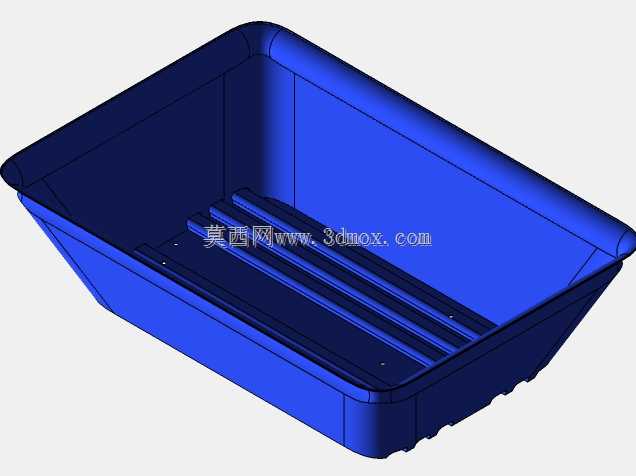

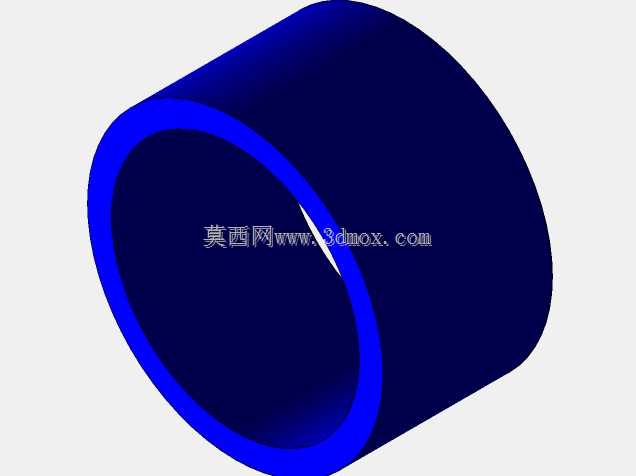

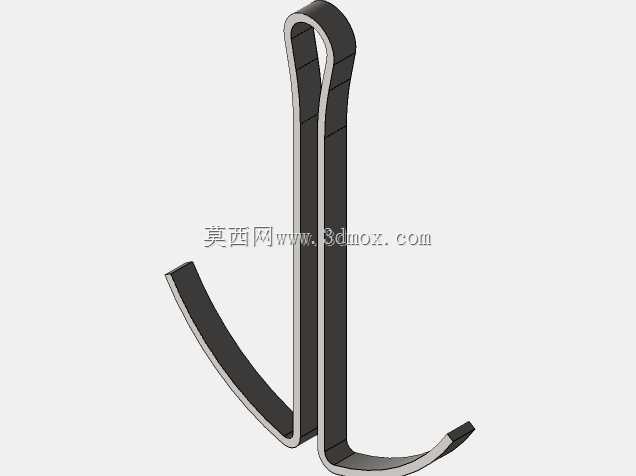

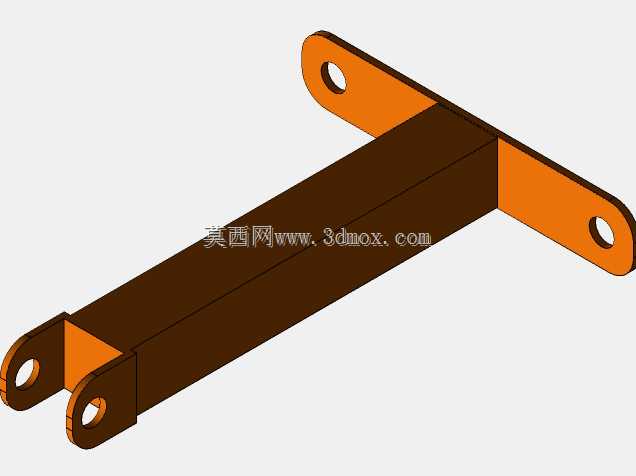

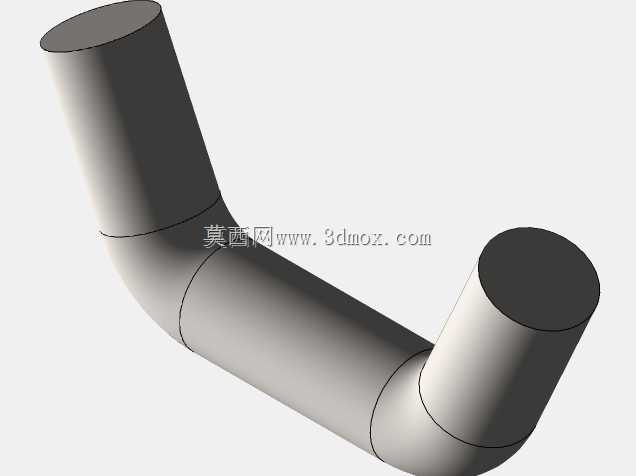

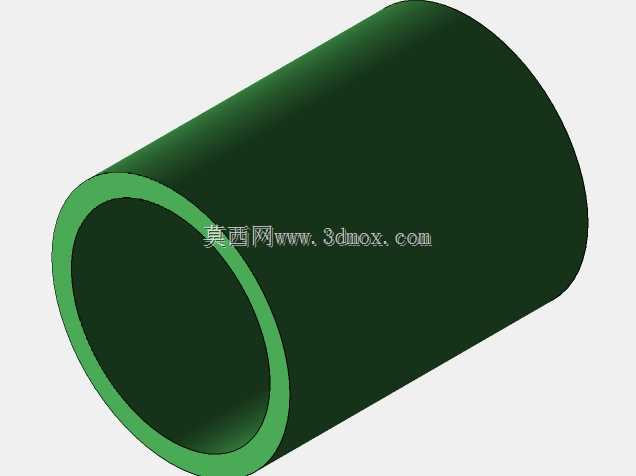

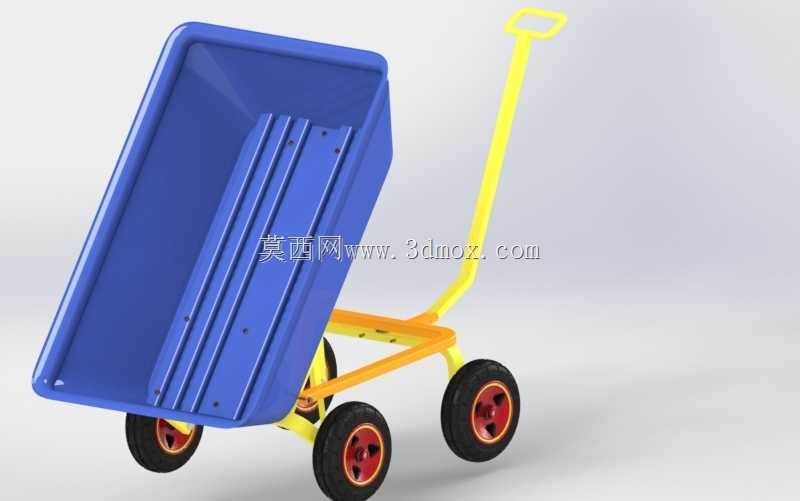

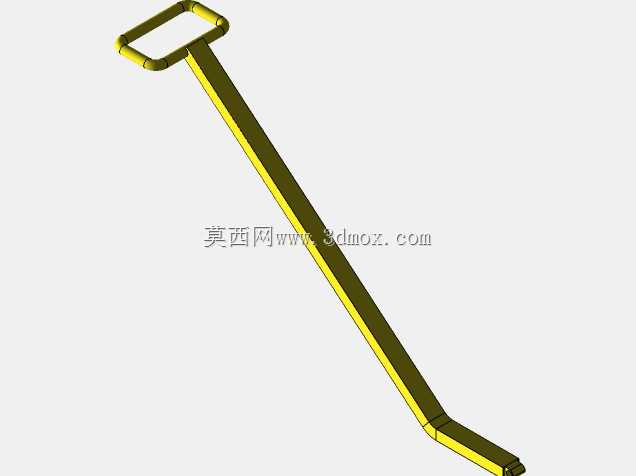

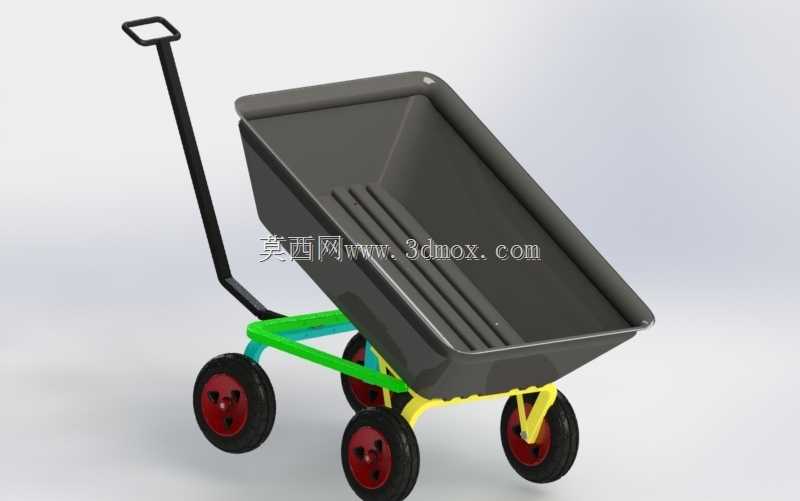

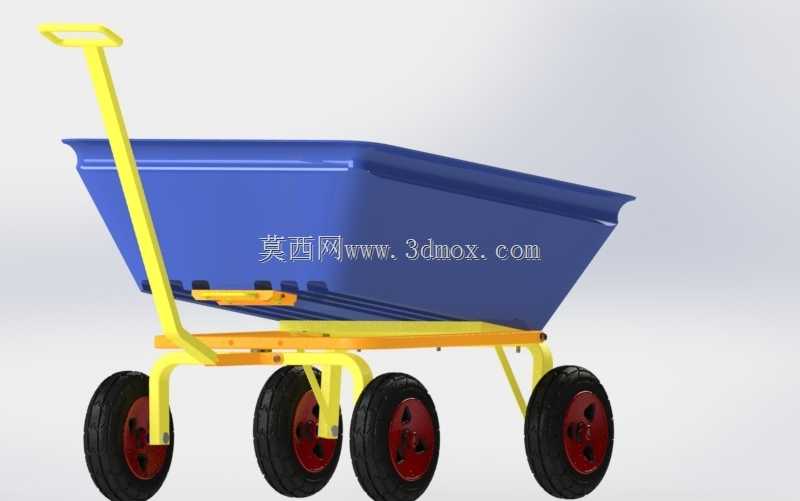

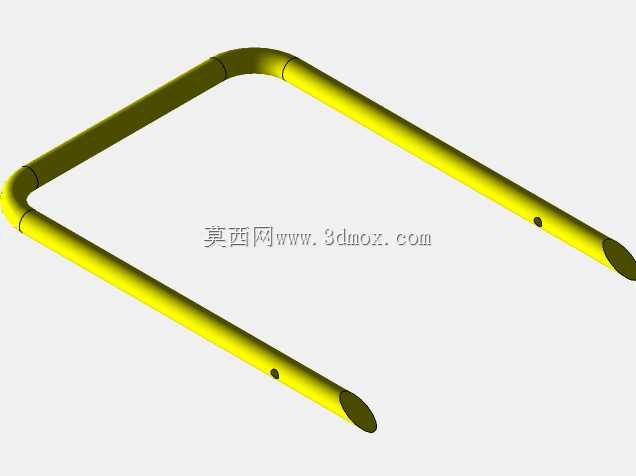

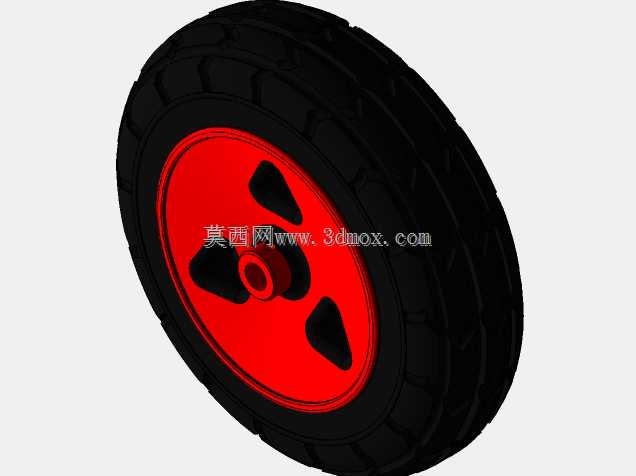

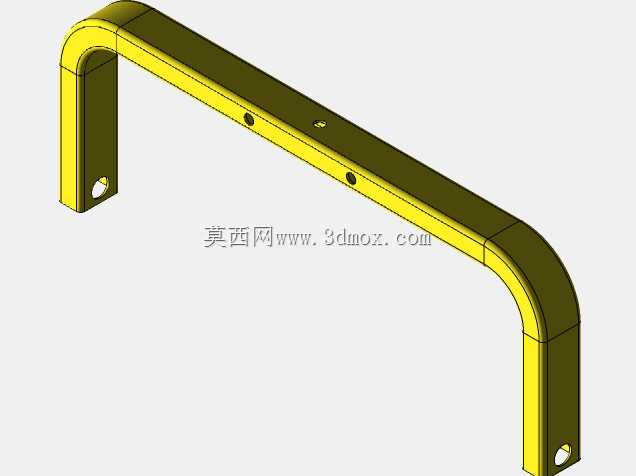

车间短距离散料转运的手推工具，常年要面对料斗磕碰变形、翻转卡滞、轮轴偏磨的实际问题，这款翻斗结构在加工适配层面做了不少针对性的取舍。料斗本体采用U型截面设计，内壁加设三条纵向加强筋，不用额外增厚板材就能抵抗散料装卸时的冲击，冲压成型时筋条与斗壁一体弯折，减少后续焊接工序带来的变形风险，筋条的凸起高度刚好避开卸料时的物料流动路径，不会出现散料积存的死角。车架部分采用圆管弯折成型，扶手与主车架的衔接处做了圆弧过渡，没有直角焊缝的应力集中点，焊接时可以连续走枪，不用反复调整焊枪角度，焊后打磨工作量也能减少近三成。轮组布局采用前单后三的排布？不对，是四轮支撑，后轮轴与前轮轴的轴距经过适配，满载时重心落在前后轮之间的承载区间，推行时不会出现翘头或者压手的问题，轮架与车架的连接座预留了0.2mm的装配公差，既不会因为间隙过大出现行驶晃动感，也不会因为公差过小导致轮轴卡滞无法转动。锁止机构的拨片设置在扶手下方的易触碰位置，卸料时不用弯腰就能拨动解锁，锁舌与斗底的卡槽配合深度设为15mm，日常颠簸路段行驶不会出现意外脱开的情况，解锁后斗体可以绕前轴翻转，翻转角度超过120度，粘性散料也能完全倾倒干净，不会残留余料在斗内。斗体与车架的铰接轴采用通长设计，两端用开口销限位，磨损后只需要拔出销子就能更换轴套，不用拆解整个车架结构，日常维护的成本极低。扶手的握把处做了弯折抬升，推行时手臂自然下垂就能握住，长时间转运物料也不会出现手腕酸痛的问题，车架表面的喷塑层预留了磨损余量，日常磕碰不会轻易出现锈层脱落的情况。轮体采用橡胶胎面搭配塑料轮毂，胎面的花纹深度适配车间水泥地面的摩擦力需求，不会在光滑地面出现打滑，同时橡胶材质也能缓冲路面颠簸，减少斗内物料的撒漏。
