迷你履带式液压挖掘作业设备结构

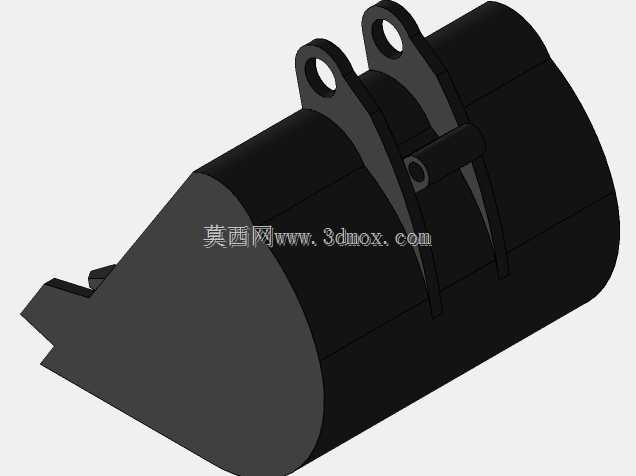

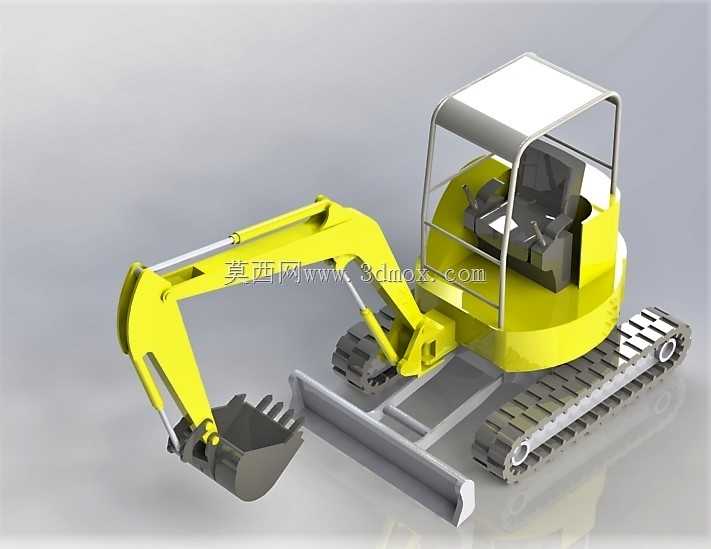

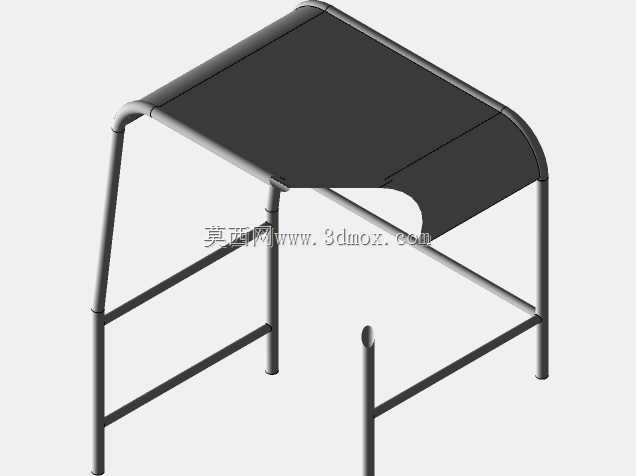

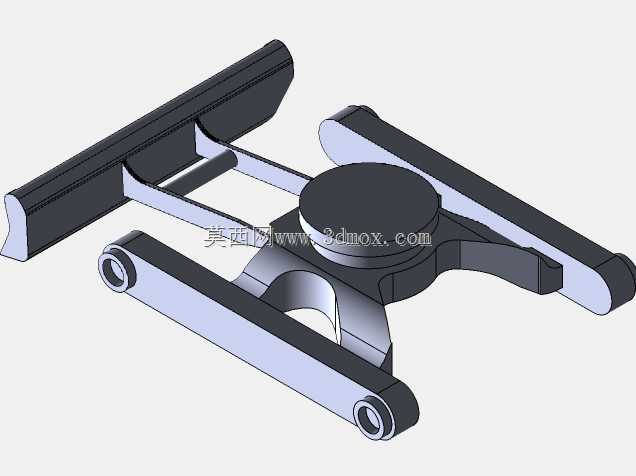

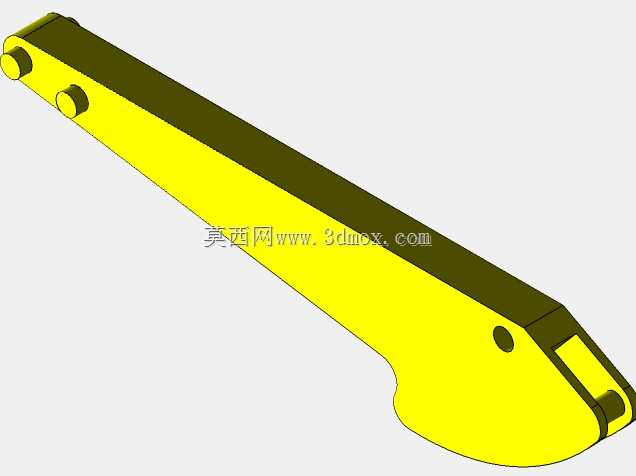

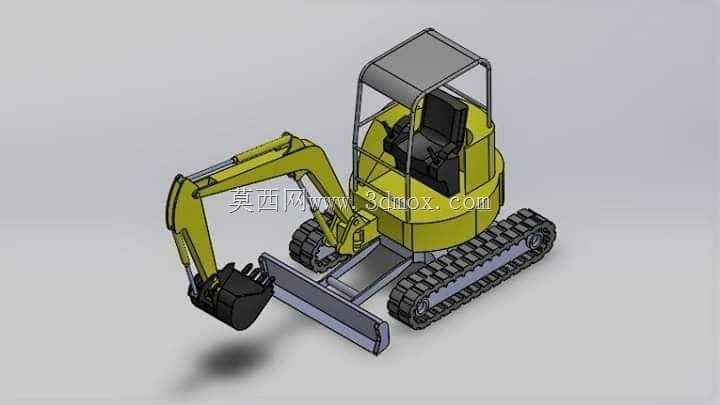

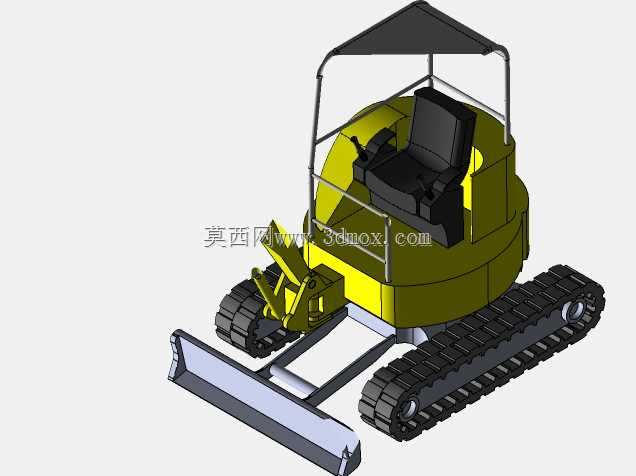

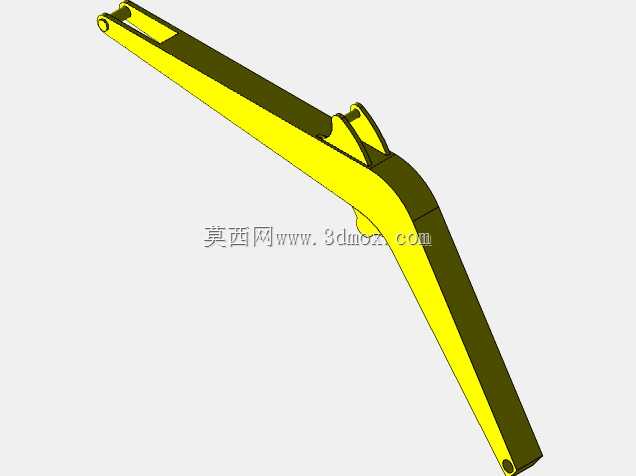

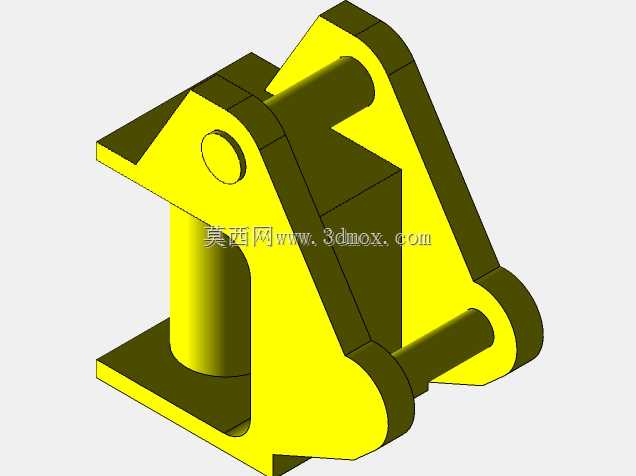

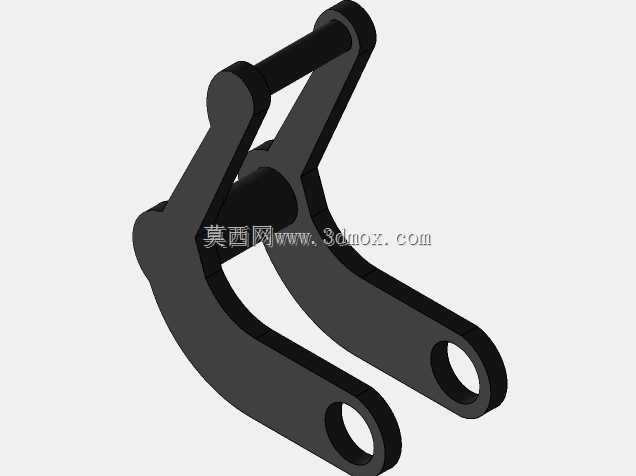

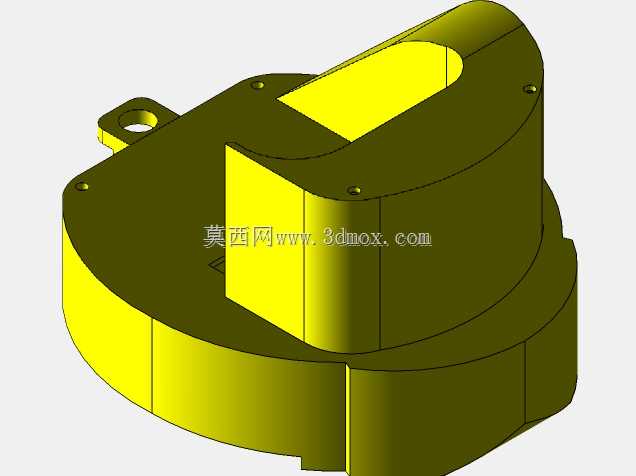

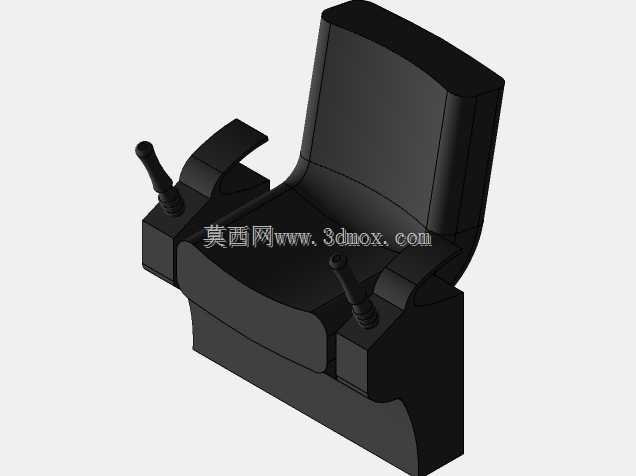

狭小市政施工场景里，常规挖掘设备转场受限、作业半径冗余的痛点始终存在，这款微型挖掘设备的结构设计完全围绕窄域作业的适配性展开。履带板的接地比压经过反复调校，每块履带板的防滑齿高度控制在12mm，既保证在松软回填土上的抓地力，又不会在硬化路面作业时刮伤铺装层，履带架与回转平台的连接座采用内嵌式安装，避免突出结构在贴墙作业时碰撞墙体。前端推土板的下边缘做了微弧过渡，没有采用常规直角切边，平整场地时不会出现推土板啃入土层的卡顿，推土板与两侧举升油缸的连接销轴预留了0.2mm的间隙公差，抵消作业时的侧向冲击力，避免销轴长期受剪断裂。动臂的弯折角度特意做了3度的内收调整，不是常规的直臂结构，在靠近建筑物基础开挖时，斗杆回收过程不会与机身侧面的防护架发生干涉，铲斗的斗齿采用分体式安装结构，单颗斗齿磨损后可以单独更换，不需要整体更换铲斗主体，大幅降低后期运维成本。驾驶室的防护架采用圆管弯折成型，没有使用方管拼接，磕碰时圆管的形变吸能效果更好，能给操作人员留出足够的安全缓冲空间，操纵杆的安装位置向座椅内侧偏移了15mm，长时间握持操作不会出现手腕悬空的疲劳感。回转支承的安装基面做了0.05mm的平面度处理，避免平台回转时出现径向跳动，液压管路的排布全部贴着机架内侧走，用卡扣分段固定，作业时晃动的管路不会被周边结构件磨破，也不会在动臂摆动时被拉扯挤压。燃油箱和液压油箱采用一体化集成设计，共用一个安装支架，减少了零散部件的装配工序，油箱底部的放油口位置特意抬高了20mm，日常保养时不需要俯身到机身下方就能操作排油。整机的重心经过多轮配平调整，在铲斗满载举升到最高位置时，机身前倾角度控制在安全阈值内，不会出现翘尾失稳的情况，即使在15度的坡地作业也能保持足够的稳定性。
