90度弧形滚筒转弯输送线结构

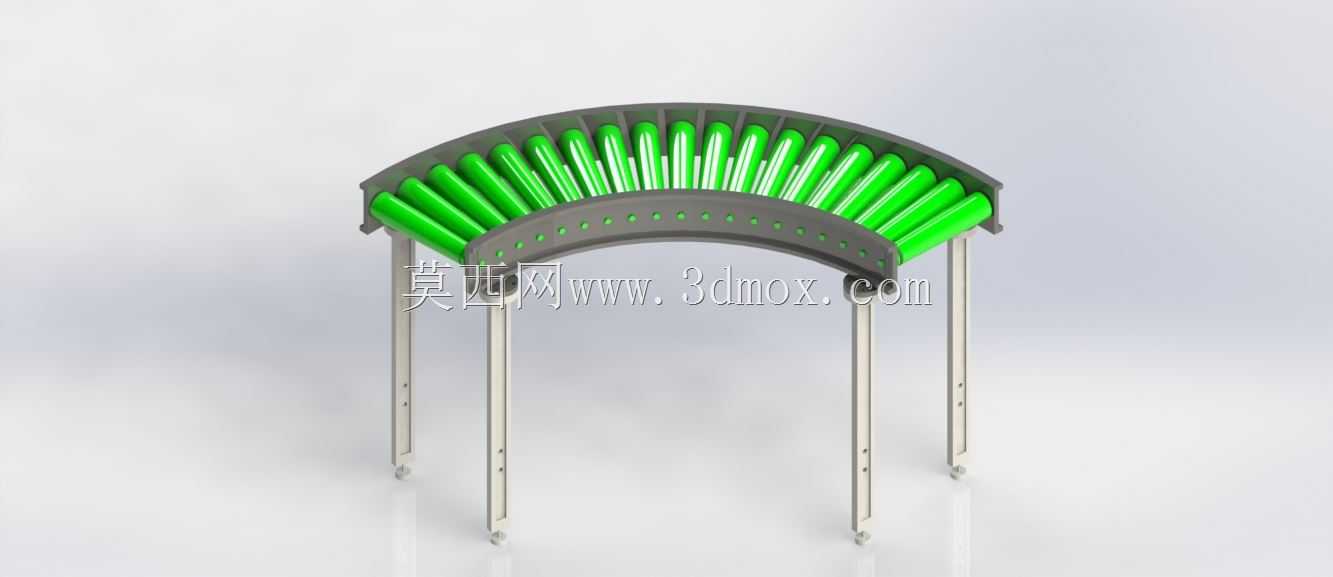

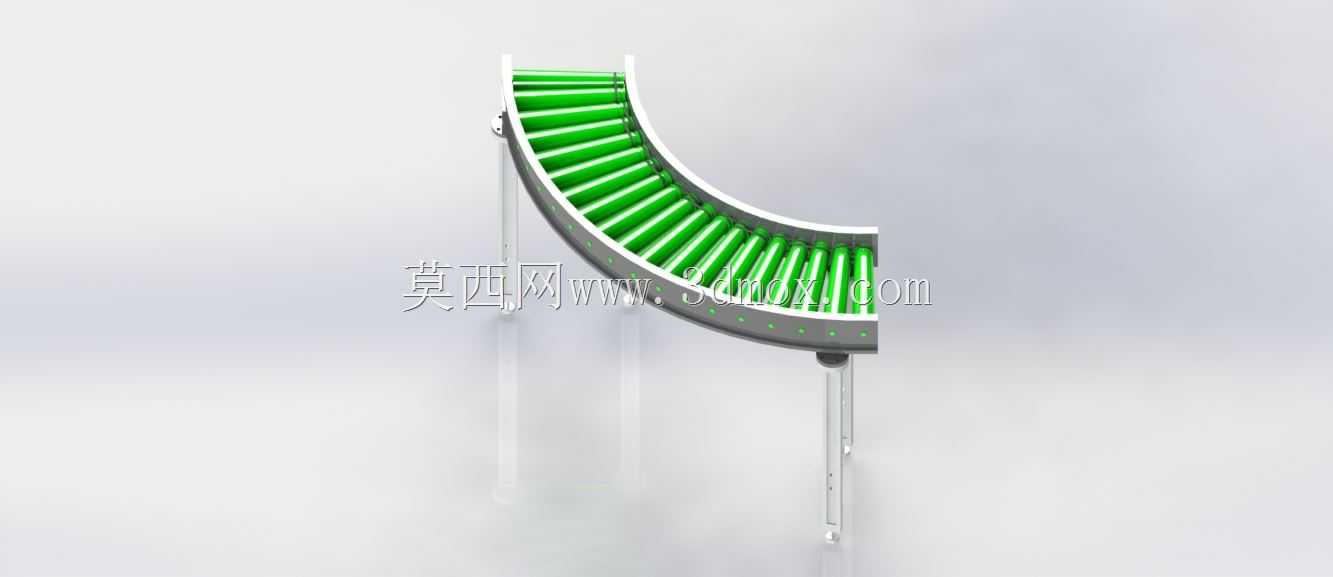

　　这套弧形滚筒输送结构主要用于生产线、包装线和仓储分拣区域中物料流向需要改变的位置，常见于纸箱、周转箱、托盒及规则形状工件在两段直线输送之间的90度转接。设备采用扇形布置，多根绿色滚筒沿圆弧切线方向排列，滚筒之间保持连续承载间距，使工件进入转弯段后能够沿弧形轨迹平稳移动，避免在转角处堆积、卡滞或人工搬运。

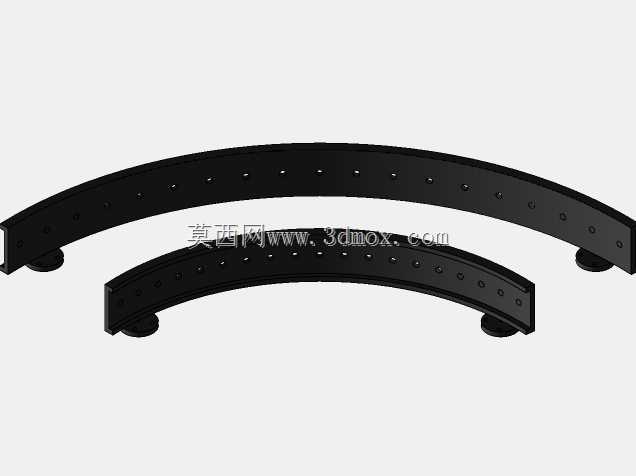

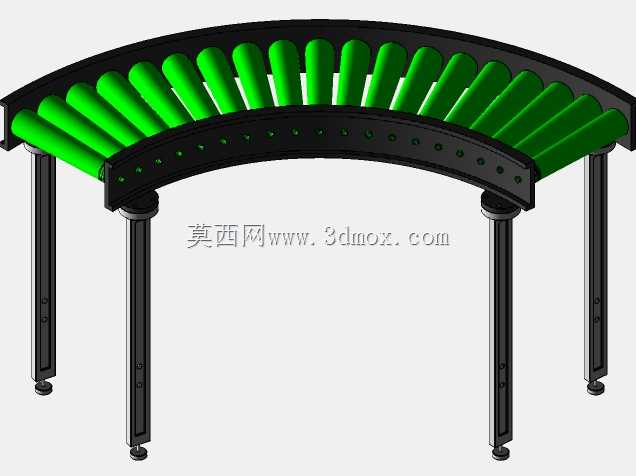

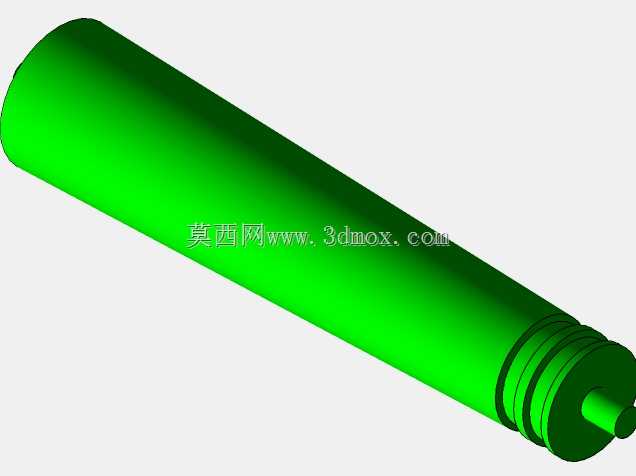

　　从结构组成看，主体由内外弧形侧板、滚筒组件、端部过渡段、支撑立柱和可调脚杯构成。弧形侧板承担滚筒定位和整体抗弯作用，侧板上按圆弧半径和滚筒角度预留安装孔位，保证每根滚筒轴线指向回转中心，从而让输送面在转弯过程中形成稳定的滚动支撑。滚筒端部与侧板连接，装配后需检查相邻滚筒的高度差和转动灵活性，防止工件底面经过时产生跳动。

　　支撑部分采用四根细长支腿，分别布置在弧形机架的入口、出口及侧向受力位置。支腿底部设置可调脚杯，用于现场补偿地面不平，并将输送面调整到与前后直线设备一致的高度。安装时需要先确定转弯段的内半径、外半径和入口出口中心线，再核对支腿落点是否与车间通道、护栏或其他设备干涉。由于弧形段占用平面空间呈扇形，设备边界不能只按直线长度估算，外侧圆弧扫掠范围和维护空间都应在布局阶段留出。

　　该结构的设计重点在于转角半径、滚筒密度和输送宽度之间的匹配。半径过小会导致小尺寸工件在内外侧速度差作用下偏移，滚筒间距过大则可能使软包装或底部不平整工件下陷。实际选型时，应结合工件最小底面尺寸、重量、输送速度及前后节拍确定滚筒直径和间距。弧形段两端宜保留短直线过渡，使工件进入和离开转弯区时姿态更稳定。

　　建模过程中，圆弧机架、阵列滚筒和支腿装配关系能够较完整地表达转弯输送线的空间形态，适合用于布局评审、结构干涉检查以及非标输送设备方案沟通。
