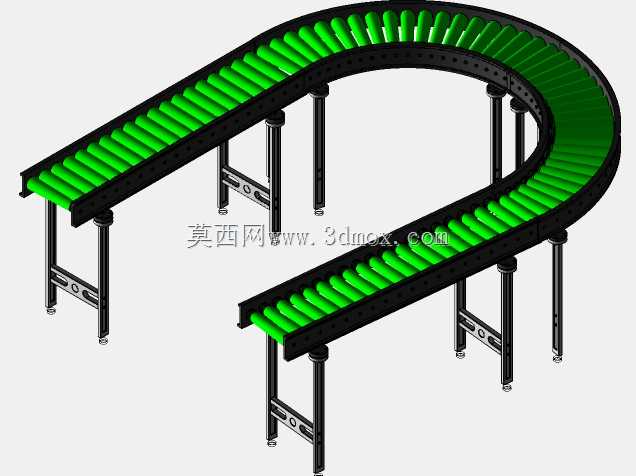

转弯折返式U型辊道输送线结构

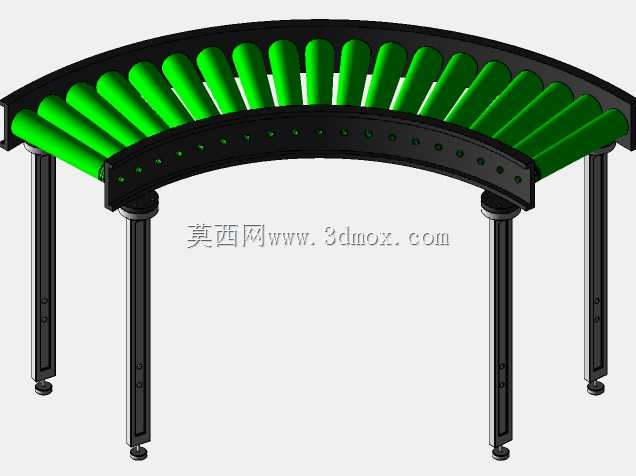

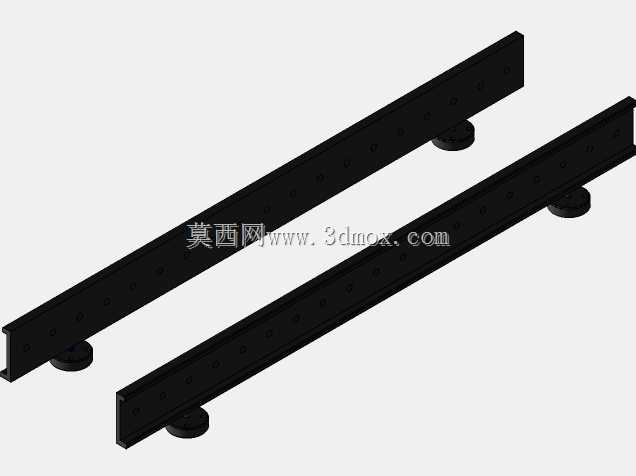

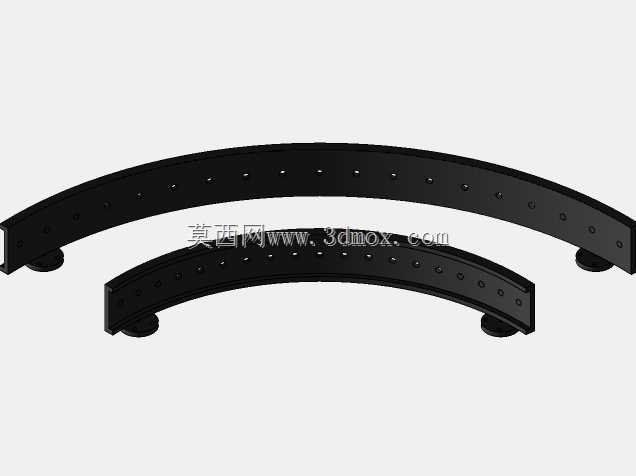

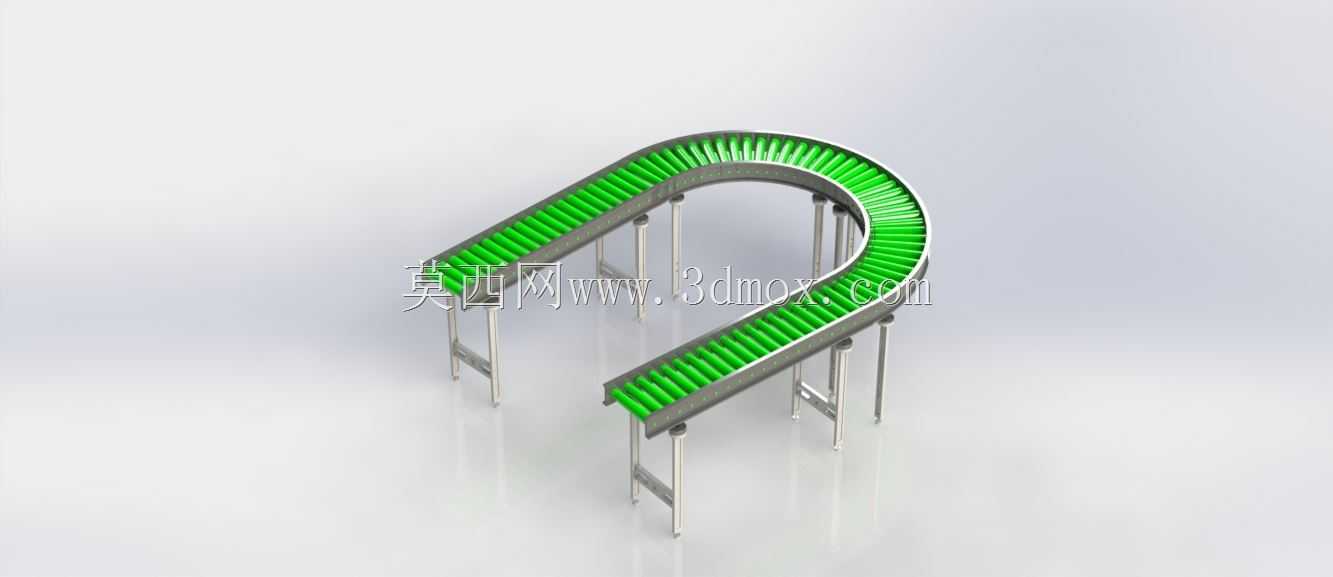

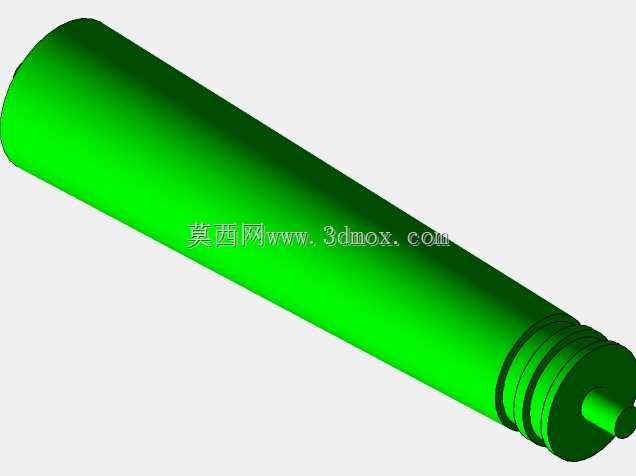

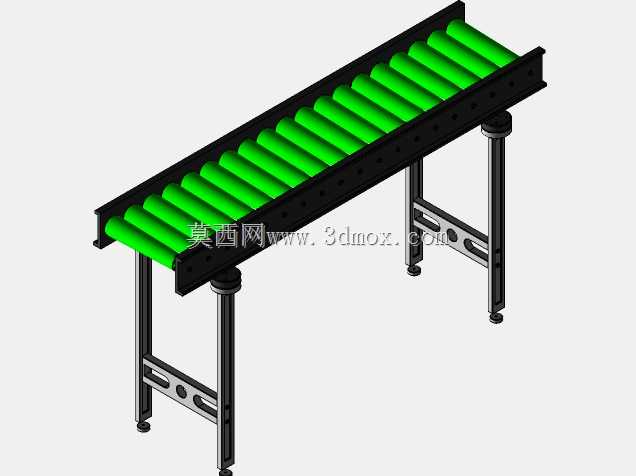

　　这套U型输送带主要用于车间内部物料在有限平面内完成180度折返输送，常见于装配线旁的工件回流、包装工位前后衔接、检测线上下料以及仓储分拣区域。相比直线输送线，U型布置能够把来料端和出料端安排在同一侧或相邻区域，减少操作人员跨线走动，也便于在两条平行工位之间形成紧凑的回环路线。设备主体由连续转弯的输送承载面、两侧挡边、多组支腿、横向撑杆以及底部可调支撑组成。承载段采用密集绿色辊条或类似模块化输送面，沿圆弧段平滑过渡，工件在转弯过程中可保持稳定承托，降低卡滞和偏摆风险。两侧挡边沿整条路径连续设置，在弯道处起到导向和防掉落作用，尤其适合箱件、托盘件或规则外形零部件的短距离转运。支腿布置并非简单等距排列，而是结合直线段、

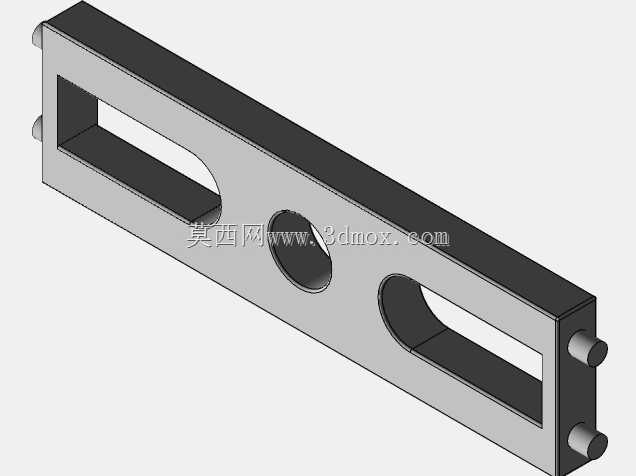

　　圆弧段和端部载荷进行分区支撑。弯道下方受力方向复杂，支架需要同时约束竖向载荷和侧向推力，因此在圆弧内外侧均设置落地支腿，并通过横梁形成框架，避免输送面在长期运行中出现扭转。端部支腿靠近主动或从动模块，承担张紧、驱动或改向带来的附加力，柱脚位置预留调节余量，可适应车间地面不平造成的安装偏差。从设计思路看，建模时先确定输送中心线，再按转弯半径生成内外侧边界，保证通道宽度在直段和弯段保持一致。输送面宽度需要结合最大工件外形、两侧安全间隙以及转弯时工件扫掠范围确定；若工件长宽比较大，弯道半径不能只按带宽估算，还要校核工件内角与外侧挡边的干涉情况。整机高度通常依据对接工作台、人工操作面或后续设备入口高度确定，

　　支腿下方可调脚杯用于补偿地面误差并控制水平度。安装边界方面，设备占地呈U形，外侧应预留检修和清洁空间，内侧回转区域不得布置立柱、电柜或管线，以免工件和维护工具无法通过。进料端与出料端的位置应留出人工取放或接驳机构动作距离，弯道外侧需考虑工件离心趋势，必要时可加高导向边。整体结构以型材支架和模块化输送面为主，便于拆解运输、现场拼装以及后期按产线变化调整段长。
