双列调心球轴承三维结构设计模型

　　在各类存在轴系挠度变形、安装对中误差的工业传动场景中，调心球轴承是解决轴与座孔不同心问题的核心支承部件，这类轴承常被应用在长轴传动、多支承辊道、农业机械输送辊、纺织机械罗拉、输送线从动辊组等工况中，当轴受载荷产生弯曲挠度，或是机座加工存在同轴度偏差、安装过程中出现角度偏斜时，普通深沟球轴承会因滚道偏载出现早期点蚀、卡滞，而调心球轴承的球面外圈滚道可以允许内圈相对外圈产生一定角度的偏转，不会出现滚动体卡阻，能持续维持稳定的旋转支承性能。

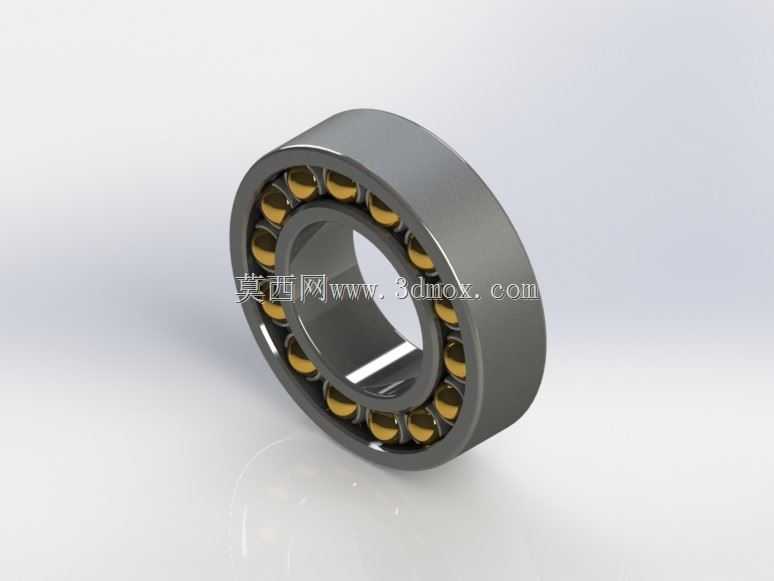

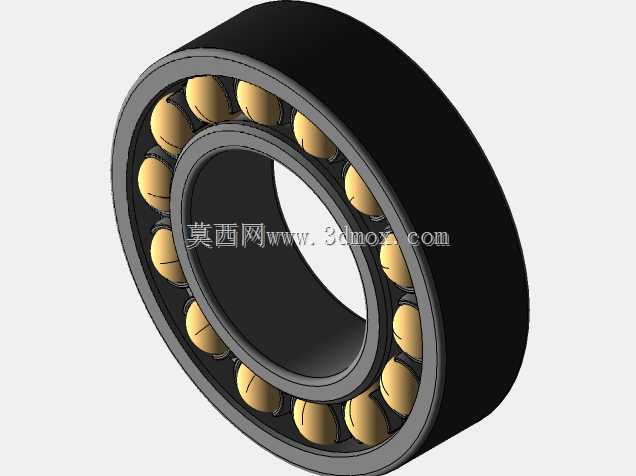

　　从结构设计逻辑来看，这款双列调心球轴承的外圈采用整体式球面滚道设计，滚道曲率中心与轴承整体中心重合，保证内圈偏转时两列滚动体都能与滚道保持均匀接触；内圈设置两条平行的深沟滚道，滚道的曲率半径与滚动体直径匹配，保证滚动体在滚道内的接触应力分布均匀，同时两列滚动体采用对称排布，可同时承受径向载荷与双向的轴向载荷，相比单列调心轴承，其径向承载能力提升约40%，适合中等载荷、存在冲击载荷的传动场景。保持架采用冲压浪形铜保持架，兜孔结构对每粒钢球进行独立限位，避免钢球在运转过程中出现相互摩擦、碰撞，铜质保持架的自润滑特性可以在润滑脂不足的工况下短时间维持运转，降低抱轴风险。

　　建模过程中需要重点把控几个关键尺寸边界：首先是外圈的球面滚道曲率，曲率半径偏差需要控制在0.02mm以内，否则会导致调心角度不足或是滚动体接触应力过大；其次是内圈两滚道的平行度，平行度公差需要控制在0.01mm以内，避免两列钢球受力不均出现偏磨；再者是滚动体的直径一致性，同组钢球的直径差不能超过0.001mm，保证运转过程中每粒钢球均匀承载。安装边界方面，这类轴承的外圈与轴承座孔采用过渡配合，内圈与轴采用过盈配合，安装时不允许直接敲击外圈端面，需要通过套筒压装内圈端面，避免滚道受损；轴承的允许调心角度通常在1.5度到2.5度之间，超过这个角度范围会导致钢球与滚道边缘接触，出现应力集中。

　　在实际设备选型匹配时，需要先核算轴系的最大挠度，确认工作状态下轴的偏斜角度在轴承允许调心范围内，同时要根据载荷性质选择合适的径向游隙：存在冲击载荷、工作温度较高的场景需要选择C3组游隙，避免热膨胀导致游隙消失出现抱死；高精度、低转速的传动场景可以选择标准游隙，保证旋转精度。润滑方式上，低转速工况可采用锂基脂润滑，注脂量控制在轴承内部空腔的1/3到1/2，过多注脂会导致运转温升过高；高转速工况可采用油浴润滑，油位控制在最下方滚动体的中心位置即可。密封结构方面，开式调心球轴承适合有定期维护、环境清洁的传动场景，带防尘盖的款式适合粉尘较多、维护不便的场景，可有效阻挡外部杂质进入滚道，延长轴承使用寿命。

　　这类轴承的失效形式通常包含滚道疲劳点蚀、保持架磨损、钢球碎裂几种，其中80%以上的早期失效都与安装对中不良、润滑不足、杂质进入有关，在结构设计时需要为轴承配置合适的密封结构，同时预留润滑脂加注通道，在轴承座两端设置同轴定位止口，保证安装时外圈不会出现偏斜。建模时还原了轴承的所有装配细节，包括保持架的兜孔间隙、钢球与滚道的接触角、内外圈的倒角尺寸，可直接用于设备的轴系装配仿真、干涉检查，也可用于教学演示调心轴承的工作原理，帮助设计人员直观理解调心过程中滚动体与滚道的相对位置变化，避免选型时出现结构匹配错误。
