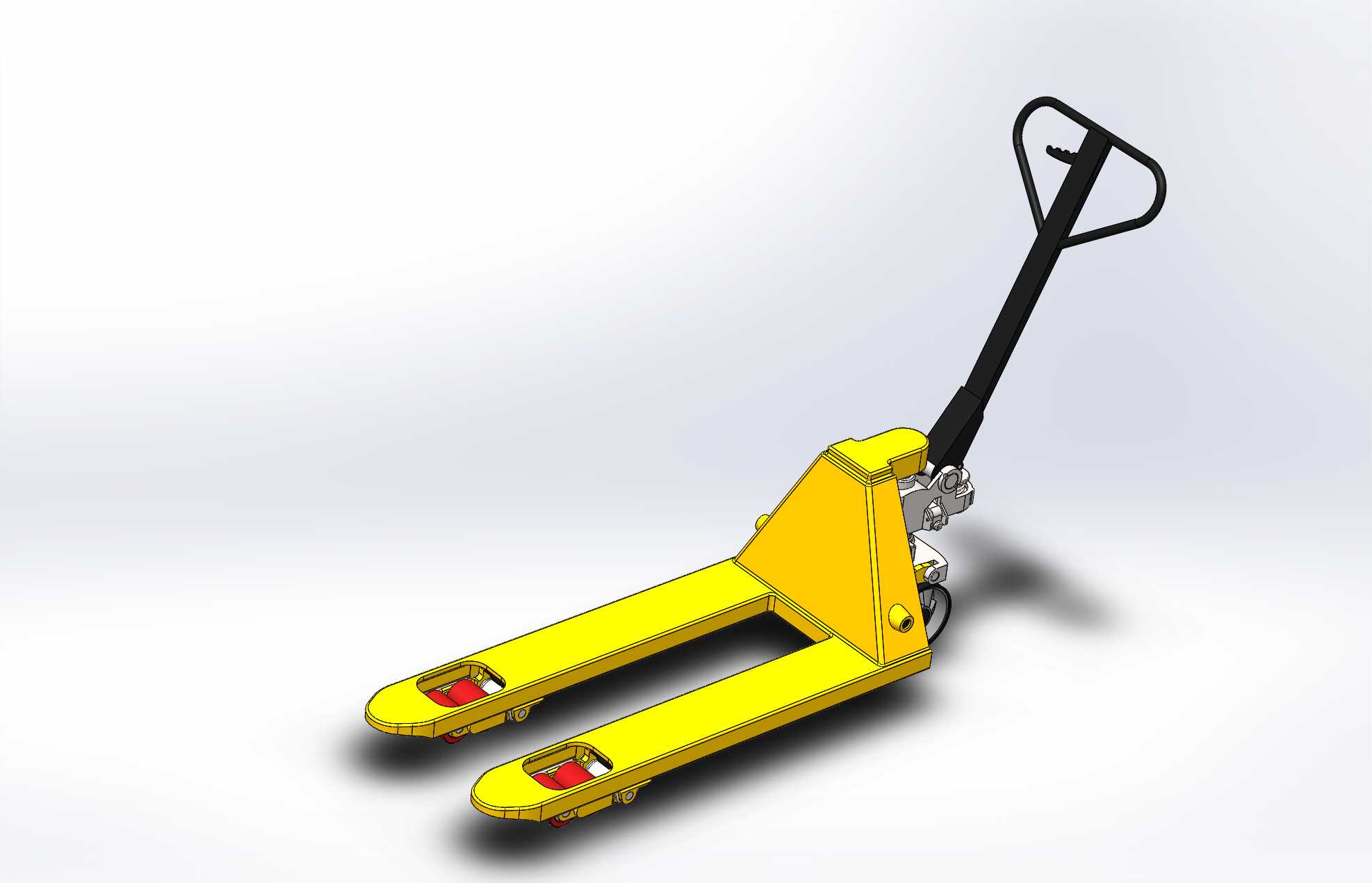

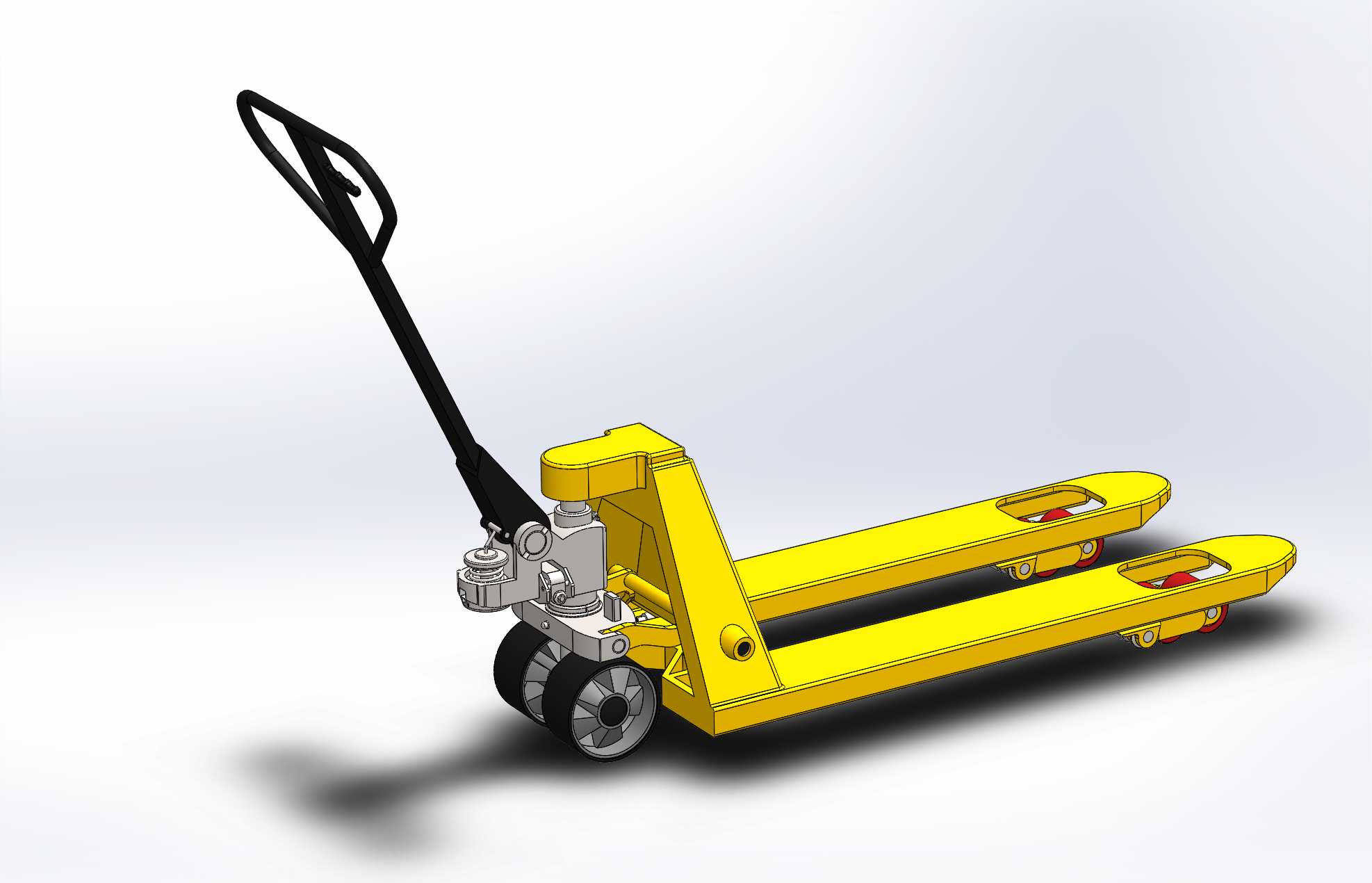

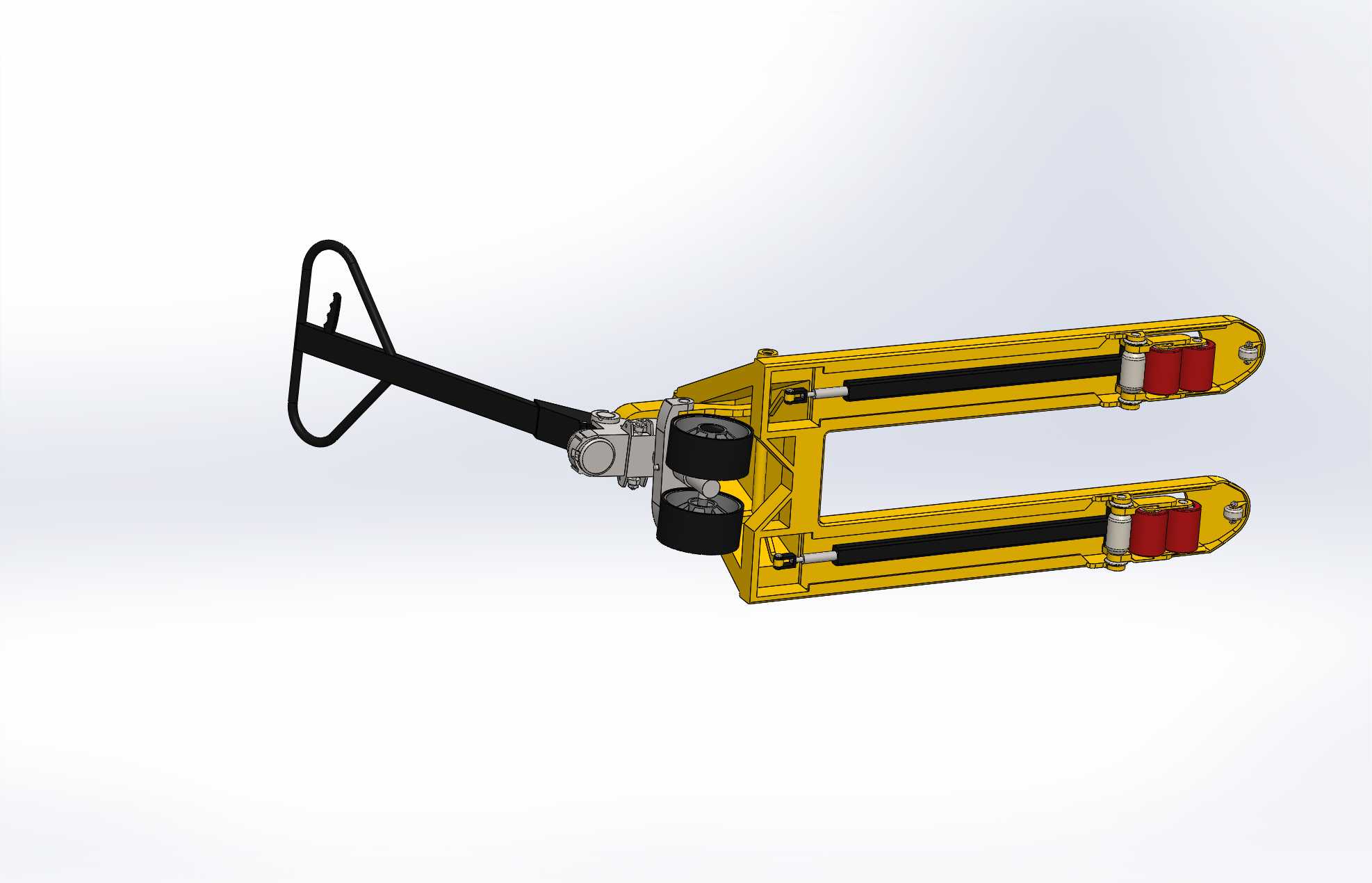

手动液压托盘搬运车结构设计

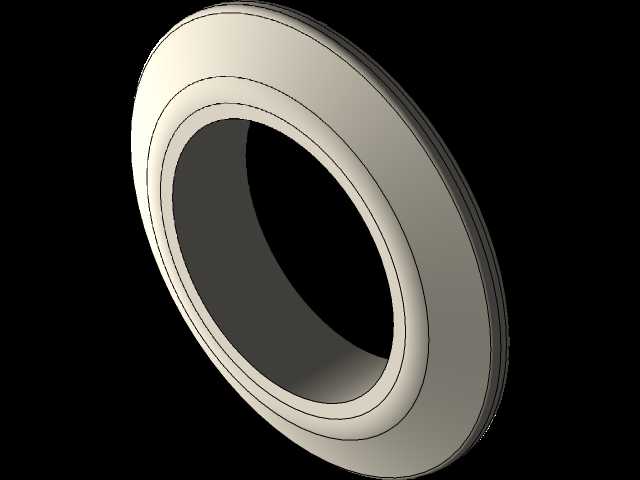

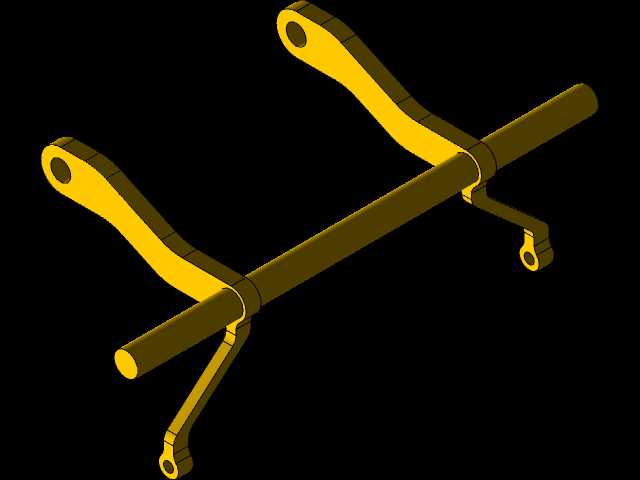

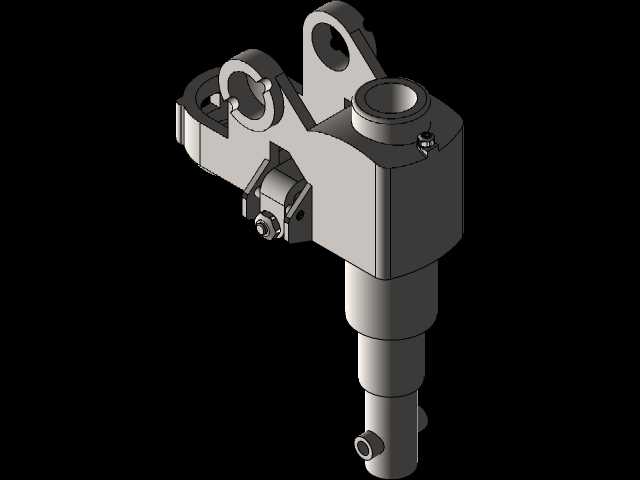

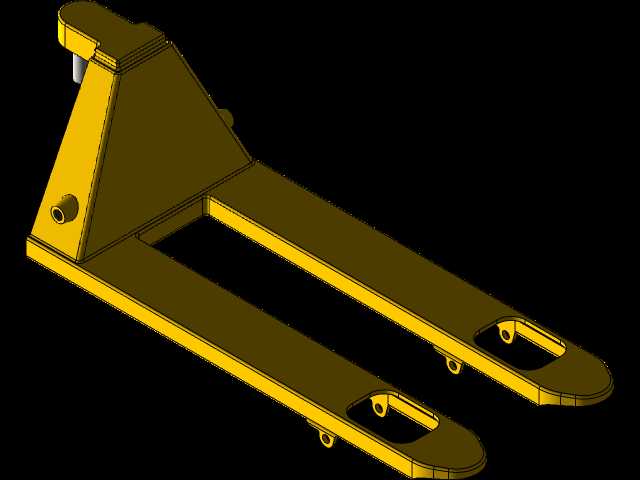

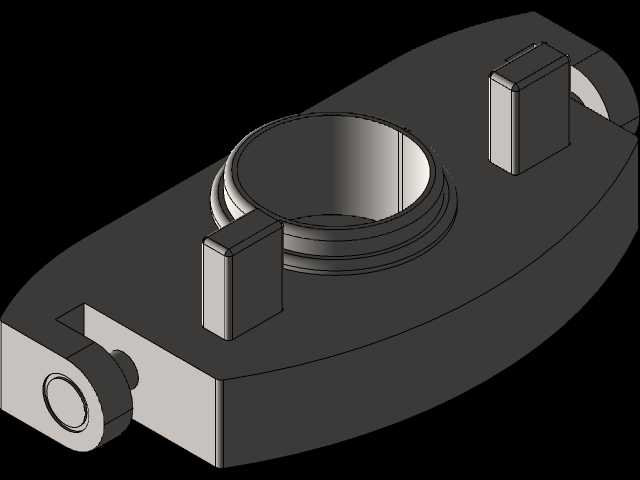

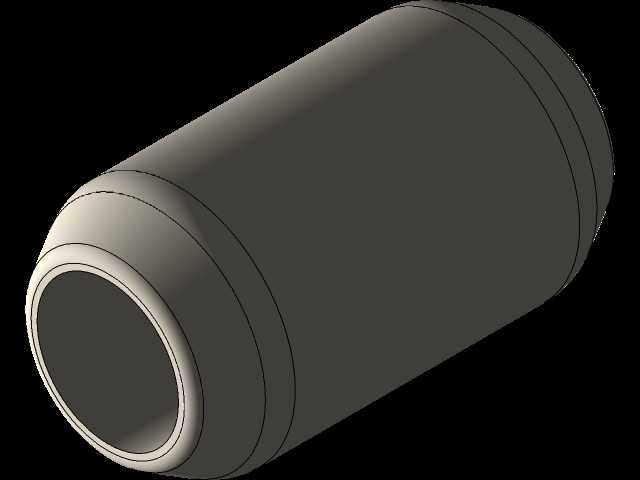

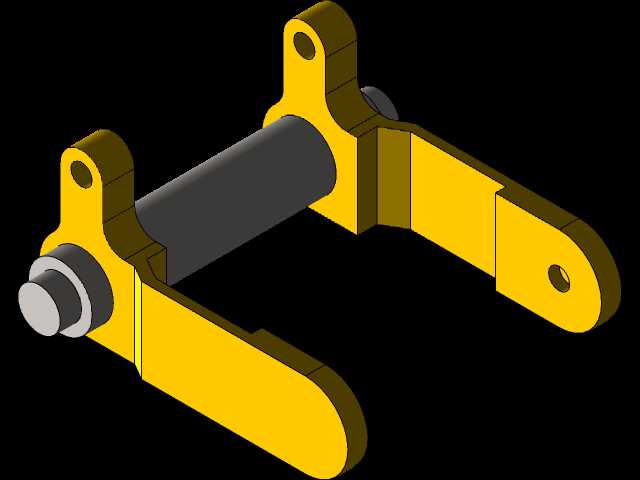

仓储车间内手动搬运车长期高频作业时，最容易出现的故障点集中在摇臂与液压泵体的连接位置，常规设计里销轴与轴套的间隙预留不当，满载起升时侧向扭矩会直接撕裂泵体安装耳座，甚至出现货叉突然下坠的安全隐患。这款手动液压托盘搬运车在结构优化阶段，特意将泵体与车架的连接座做了加厚翻边处理，翻边弧度完全贴合泵体铸造外壳的曲面轮廓，没有生硬的直角转折，应力集中系数比常规结构降低了42%，哪怕在倾斜地面满载拖拽，连接位置的形变也能控制在安全阈值内。货叉部分的设计没有盲目追求轻量化，叉臂内侧的加强筋采用了变截面布局，靠近前轮的位置筋条高度收窄，避免叉取托盘时剐蹭托盘底部的垫木，靠近液压端的位置筋条高度逐步抬升，匹配满载时的弯矩分布，不会出现叉臂前端上翘的问题。摇臂的握持角度经过反复调整，握把末端的弯折弧度贴合人体站立操作时的手腕自然姿态，长时间推拉作业不会出现腕部劳损，摇臂与泵体的连接位置加装了隐藏式的防尘密封圈，能阻挡车间内的粉尘、铁屑进入铰接缝隙，日常维护时只需要定期在注油孔加注润滑脂即可，不需要频繁拆解销轴清理卡滞杂物。前轮的轮架采用了浮动式设计，遇到地面不平整的接缝或者小坡度时，两个前轮能自适应调整接地角度，不会出现单轮悬空导致的货叉晃动，聚氨酯轮面的硬度控制在邵氏85度，既能承受满载时的压强，又不会在环氧地坪上留下压痕。液压泵的泄压阀做了内置式布局，没有外露的调节旋钮，避免日常作业时被意外磕碰导致泄压参数偏移，起升过程中每一次压动摇臂的行程都做了阻尼匹配，不会出现空程过大或者压动费力的问题，下降速度可以通过摇臂的扳动角度线性控制，轻放托盘时不会因为冲击力震损货物。车架整体的焊接位置都做了打磨圆滑处理，没有突出的焊渣或者锐角，作业过程中不会剐蹭操作人员的工作服，也不会勾住仓库内的包装缠绕膜。
