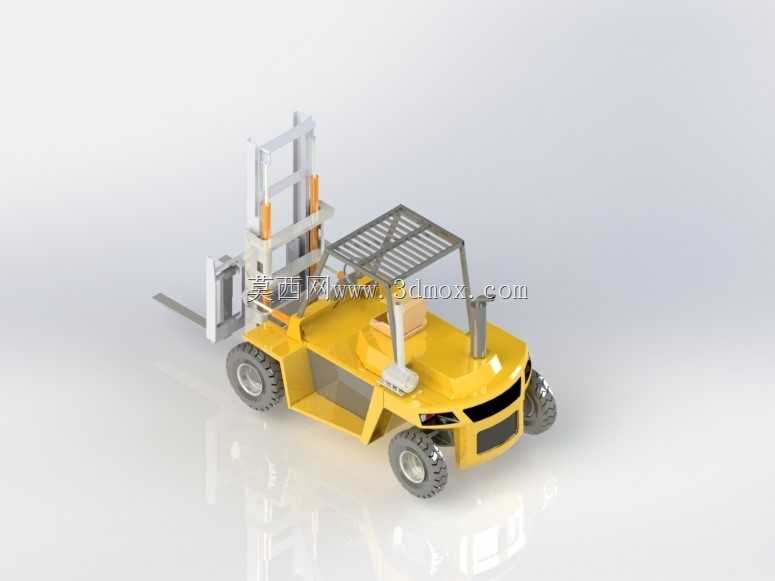

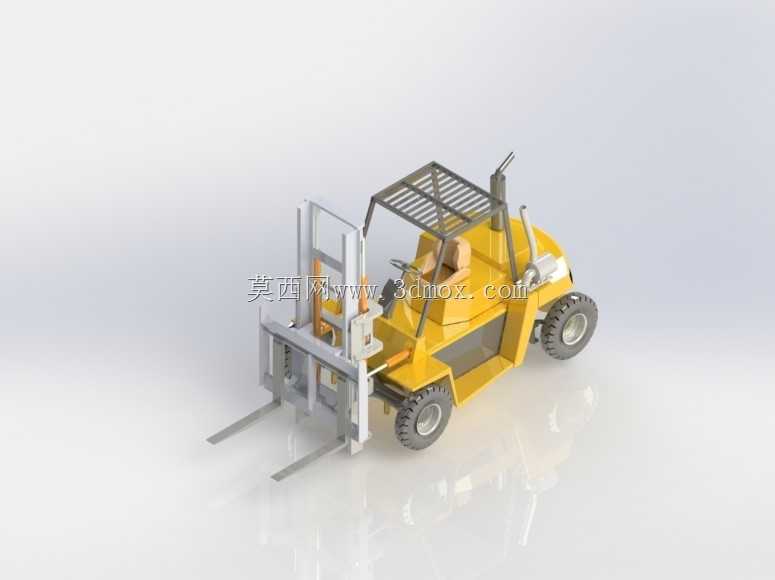

平衡重式内燃叉车整机结构设计方案

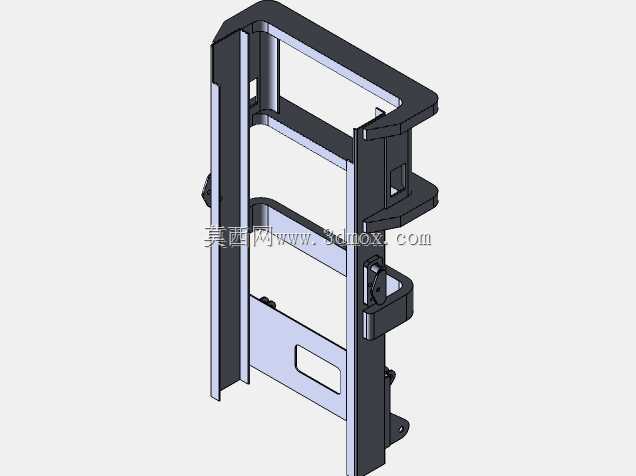

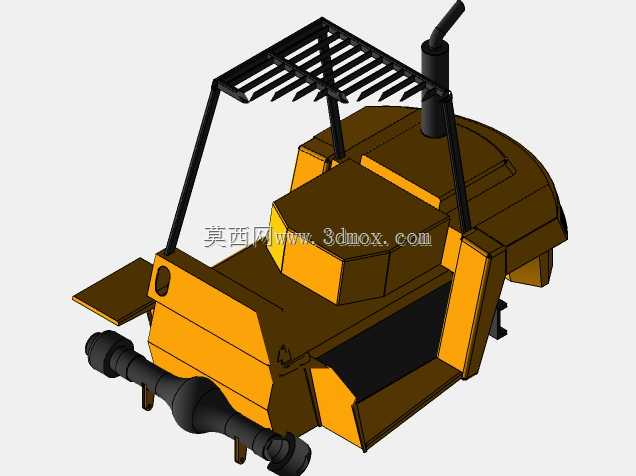

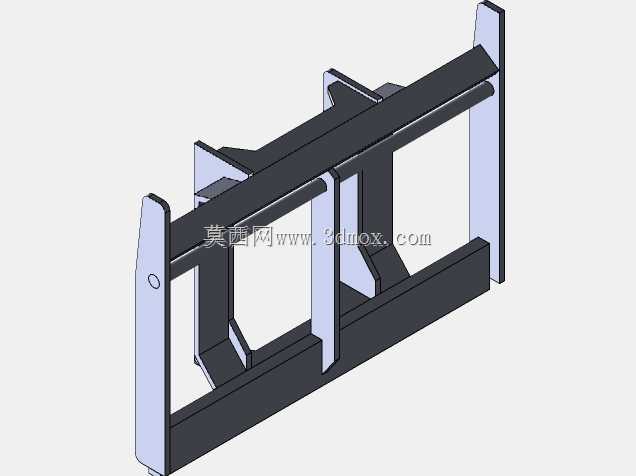

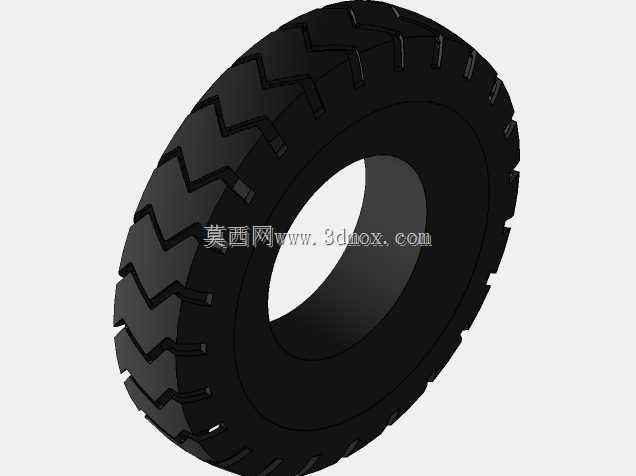

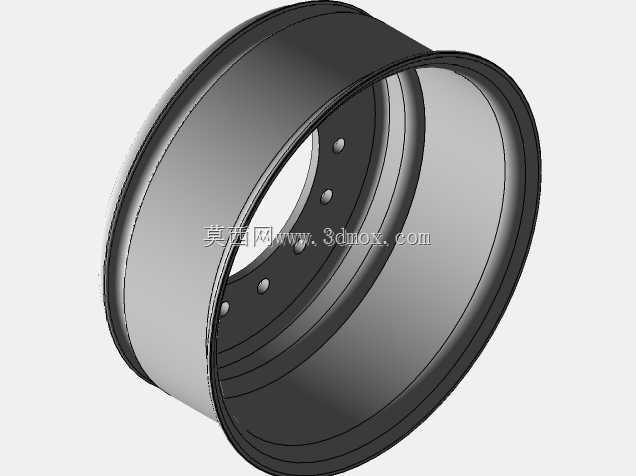

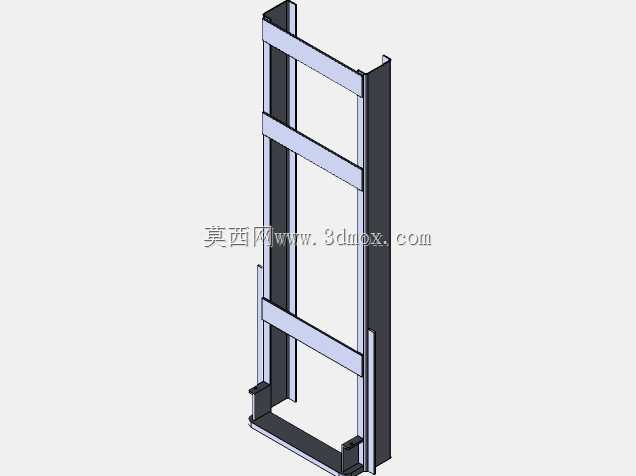

仓储现场重载堆垛作业里，内燃叉车长期面临载荷前倾、轮压不均、门架形变的核心痛点，这套平衡重式叉车的结构设计，完全围绕加工适配视角展开，每一处细节都对应实际生产加工的可行性与落地后的工况耐受度。尾部的铸铁平衡重块，没有采用一体化整铸的常规方案，而是拆分成分段式配重模块，单块配重的重量控制在车间行车的常规起吊阈值内，加工时不需要调用大吨位起重设备，铸造环节的砂箱尺寸也适配普通中小铸造厂的模架规格，后续如果需要调整整机额定载荷，只需要增减配重块数量，不需要重新开模铸造整个尾部结构，大幅降低改型的加工成本。门架的两级起升结构，槽钢导轨的拼接面预留了0.12mm的机加工公差带，没有追求过高的加工精度徒增铣削成本，装配时可以通过侧方的调整垫片补偿导轨的直线度误差，既保证货叉起升时的顺滑度，又不会因为公差过严导致加工废品率上升。货叉的叉齿根部做了圆弧过渡的加厚处理，加工时直接采用模锻一次成型，不需要后续堆焊补强，叉齿的上表面预留了3mm的耐磨层堆焊余量，用户现场使用磨损后可以直接补焊修复，不需要整体更换货叉。护顶架的格栅结构采用等间距的方管焊接，方管的下料尺寸统一为标准6米型材的整分数，切割时几乎没有边角料浪费，焊接工装采用通用的定位胎具，不需要为这款叉车单独制作专用焊接夹具，中小机械加工厂也能快速批量投产。转向桥的铰接部位，衬套采用自润滑铜套，安装孔的加工精度控制在H7公差带，不需要额外加工油道安装润滑管路，减少后续的维护加工工序。座椅下方的机罩采用薄钢板折弯成型，折弯线全部为直线，没有复杂的曲面拉延结构，普通折弯机就能完成加工，不需要制作大型冲压模具，小批量生产时的加工成本能压缩近四成。轮胎的安装轮毂采用通用的工程车辆标准件，轮辋的配合尺寸和现有市面上的叉车轮胎完全通用，用户后续更换配件不需要定制加工，降低全生命周期的使用成本。整车的液压管路排布全部沿车架内侧的走线槽布置，管路的固定支架采用统一规格的冲压件，支架的安装孔位在车架焊接时就预先加工完成，后续布管时不需要现场钻孔攻丝，装配加工的效率提升明显。
