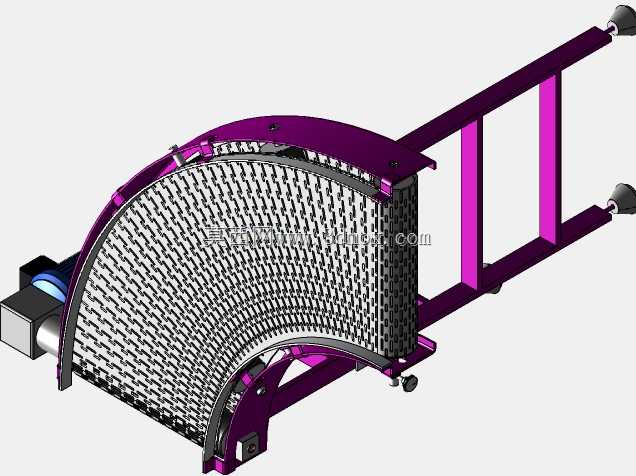

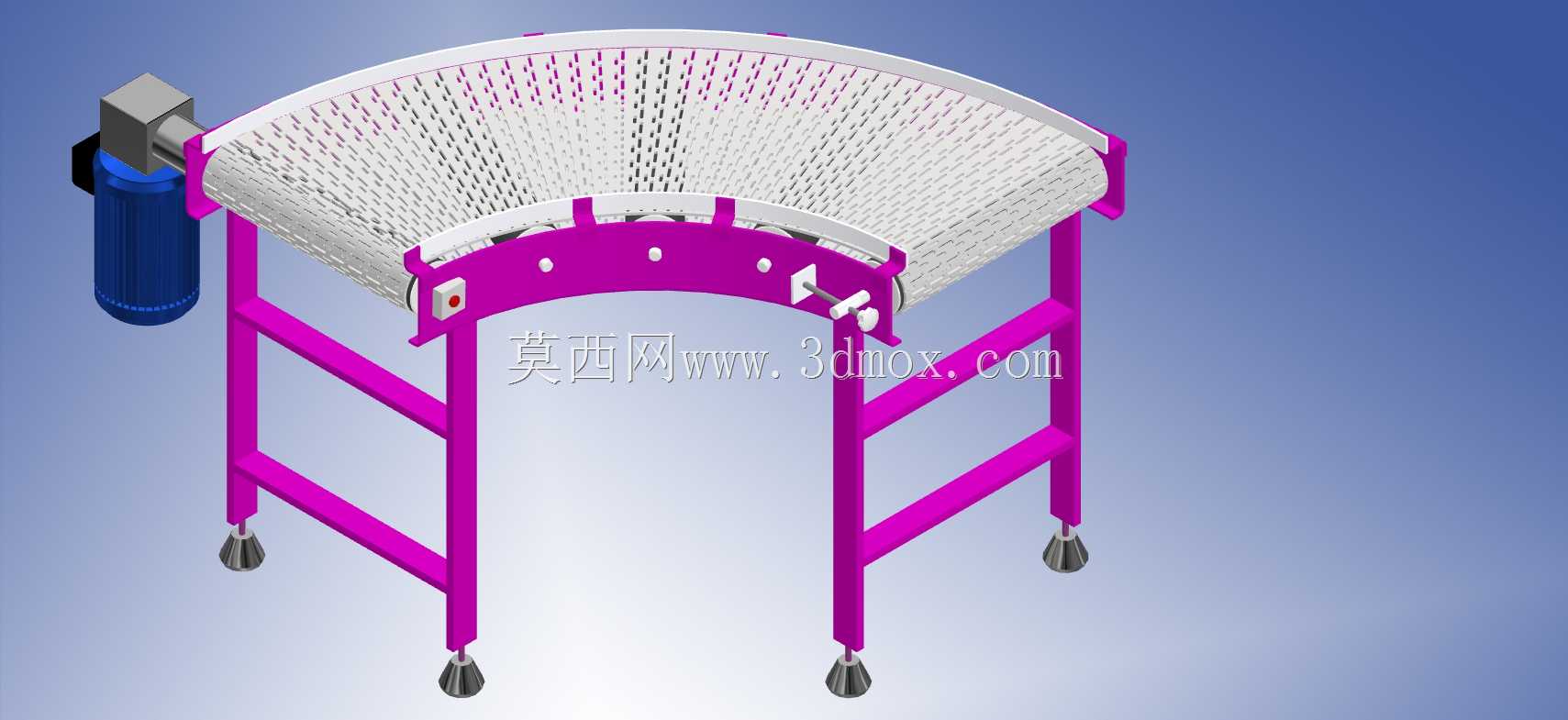

90度转弯网带式弯道输送设备

车间产线布局受场地限制时，直角转向位的物料卡滞、跑偏是常年绕不开的痛点，这款90度转弯输送结构的设计，完全围绕现场加工装配的适配性做了多轮细节调整。机架采用圆弧段分体拼接设计，每段弧架的连接法兰面都预留了0.2mm的配磨余量，现场安装时不用反复修磨弧面轮廓，只要拧紧紧固件就能保证整段弯道的内侧半径误差控制在1mm以内，避免网带运行时因为弧面不同心出现蹭边、跳齿的问题。支腿底部配置的可调脚杯，螺纹段做了加长处理，地面平整度偏差在15mm以内都能通过脚杯调节找平，不用额外垫塞垫片，安装效率比常规焊接支腿提升近四成。驱动端的电机安装座做了腰型孔设计，张紧网带时不用拆卸电机，只要拧松固定螺栓调整位置就能完成张紧，后期维护更换网带的操作空间也留足了，不用拆解周边护栏就能完成网带更换。网带选用镂空网面结构，输送带碎屑的工件时，碎屑会直接从网孔落下，不会积在转弯内侧的死角位置，弧段内侧的导向条采用嵌入式安装，磨损后单独更换导向条即可，不用更换整段护栏，后期运维成本能压到最低。护栏的固定支架每隔200mm设置一个，每个支架都能单独调整高度和伸出长度，适配不同高度、不同宽度的工件输送需求，不用重新打孔焊接，换产调整只需要拧松锁紧螺母就能完成位置校准。转弯段的网带托板采用分段式尼龙托条，比整面钢板托板的摩擦阻力降低60%，电机运行负载更小，同时尼龙材质的自润滑特性不用定期加注润滑脂，不会污染输送的工件表面。整台设备的所有外露紧固件都采用不锈钢材质，在潮湿或者有轻微腐蚀的车间环境里也不会出现锈迹污染工件的情况，机架表面的喷塑层做了磨砂处理，反光度低，现场操作人员长时间值守也不会因为反光产生视觉疲劳。
