大倾角Z型燃料片装载输送设备

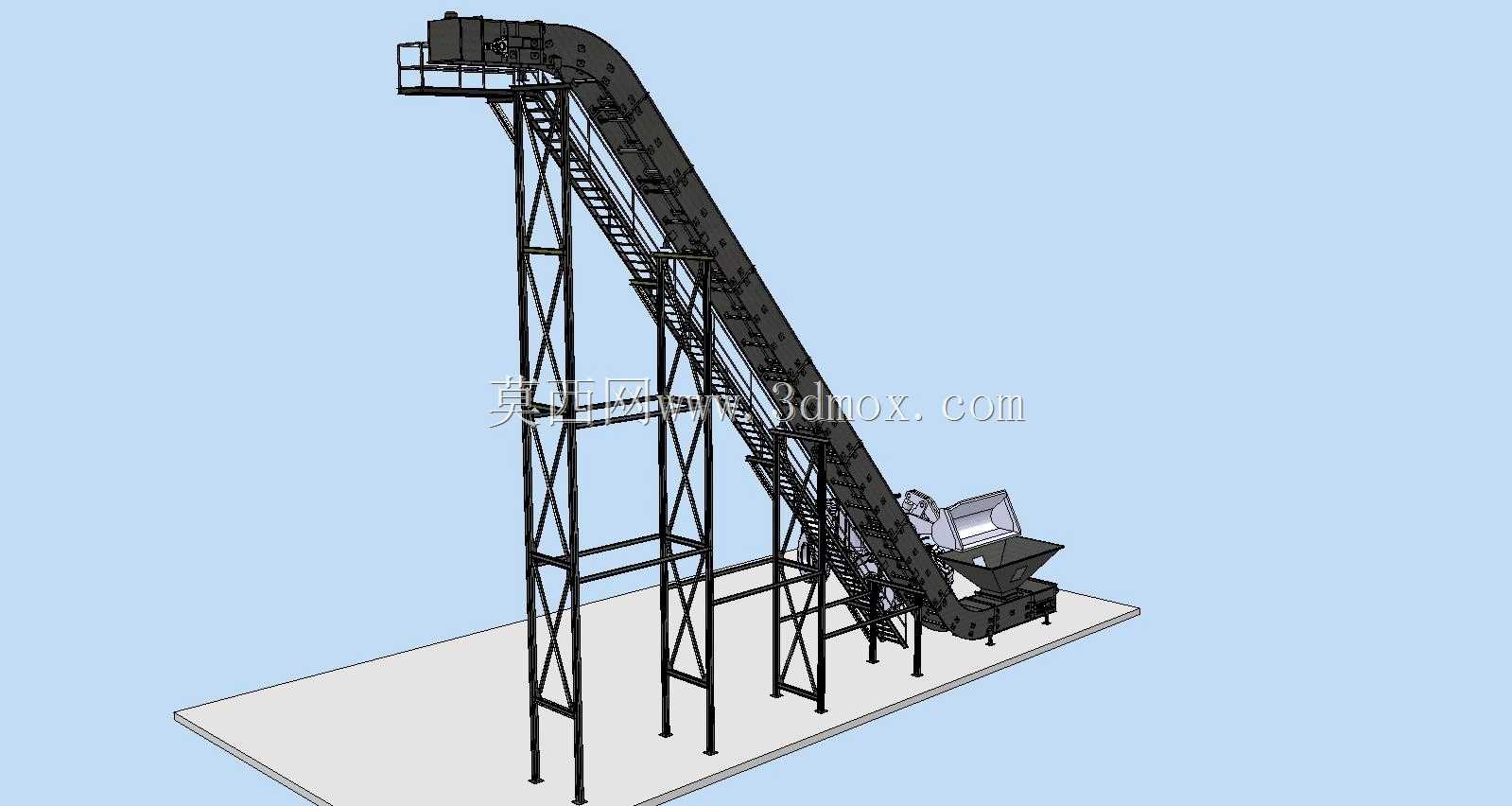

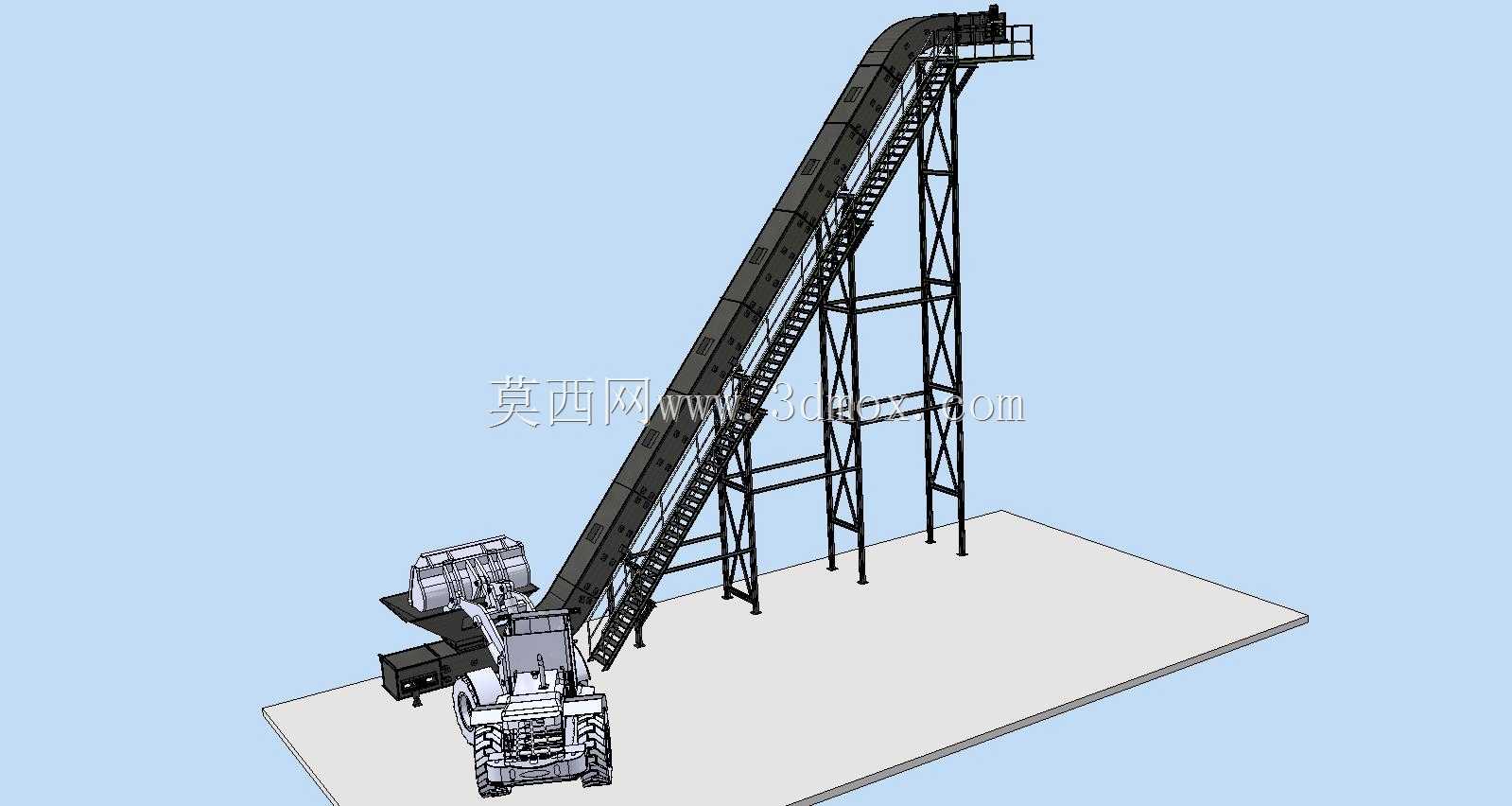

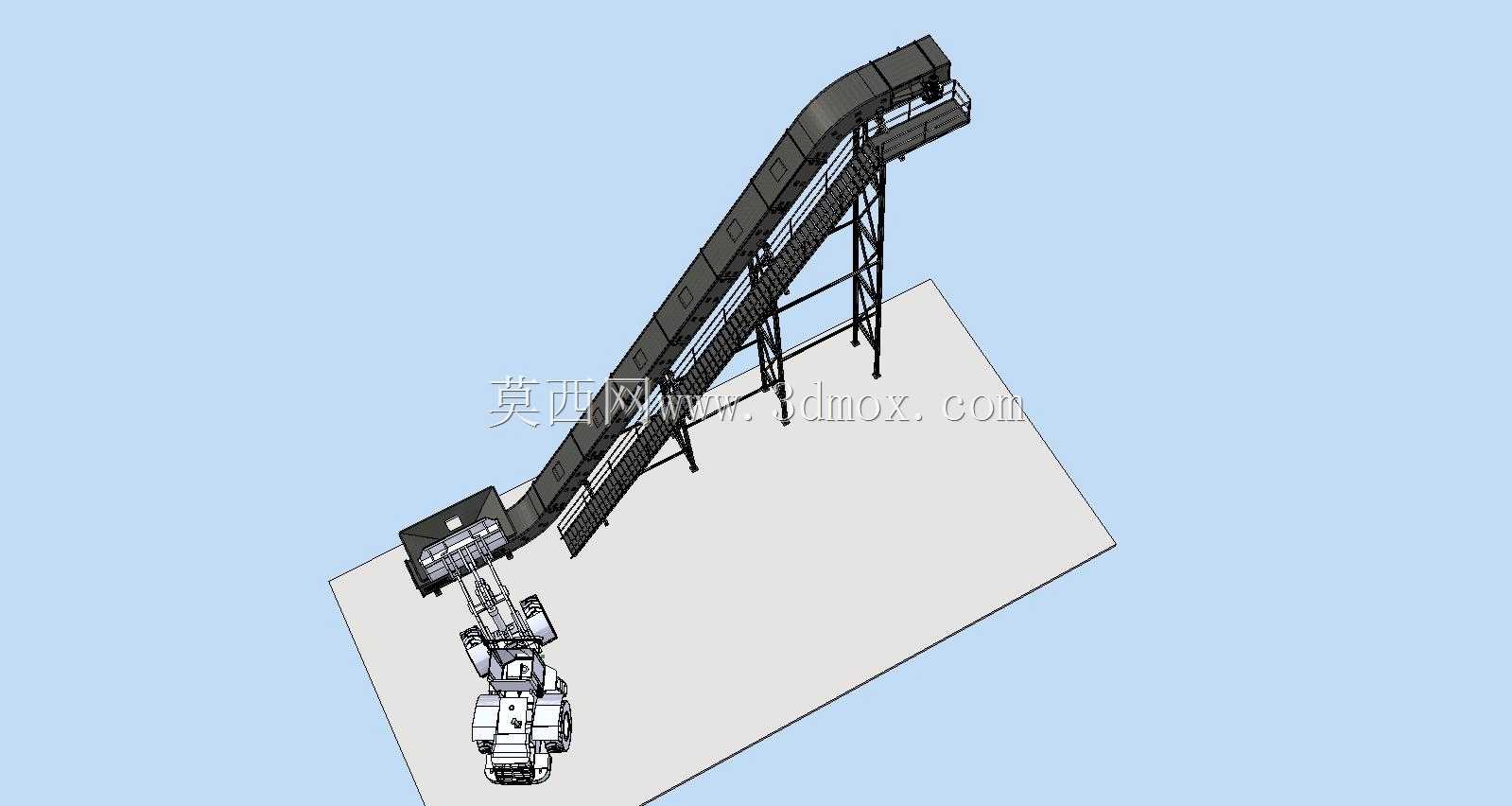

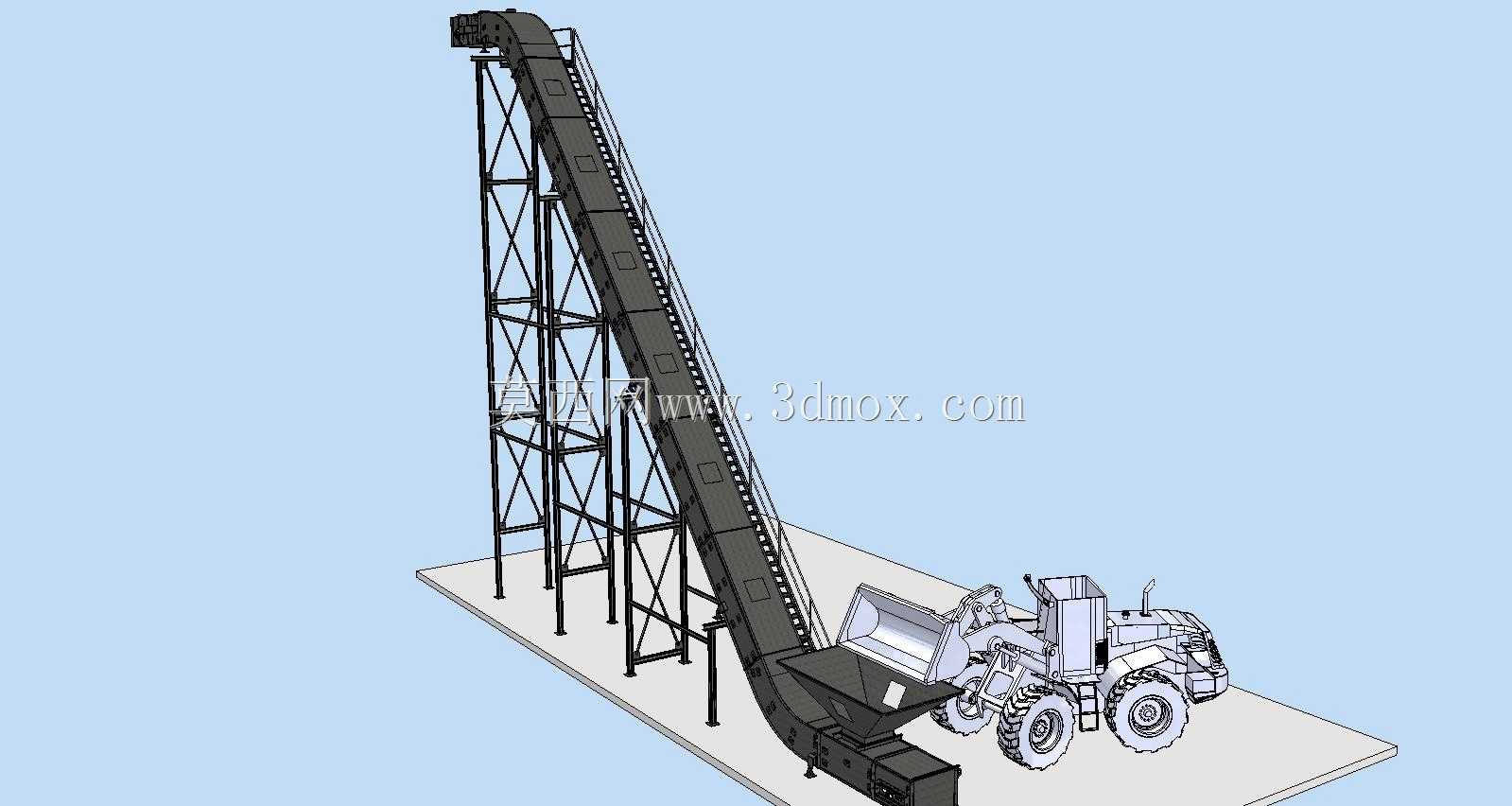

散料输送现场常遇到低位接料、高位卸料的跨高度转运需求，普通平皮带无法实现大倾角抬升，斗式提升机又存在进料卡滞、碎料率高的问题，这款Z型输送结构恰好针对燃料片这类轻质散料的转运痛点做了针对性适配。倾斜段的桁架机架采用分段式方管焊接结构，每段标准节长度控制在1.2米，现场安装时无需大型吊装设备，两名工人即可完成拼接，相邻标准节的连接法兰预留了2mm的调节余量，能抵消地基轻微沉降带来的机架形变，避免皮带跑偏。倾斜段两侧的防滑挡边和皮带表面的横向隔板做了一体化硫化处理，隔板高度根据燃料片的堆积角设定为80mm，倾角达到42度时物料也不会出现下滑撒漏，相比传统铆接挡边的结构，硫化连接没有缝隙，不会卡入细小切屑造成皮带磨损。下部进料段对接的是铲车式集料斗，斗体底部的振动给料板能把堆积的燃料片均匀铺在皮带上，避免局部过载导致的皮带打滑，集料斗的侧边开有快开检修门，卡入大块异物时不用拆解整个进料段就能快速清理。上部卸料段的头部滚筒采用腰鼓形设计，自动纠正皮带的横向偏移，卸料口的导流板角度设置为38度，刚好匹配燃料片的滑动摩擦角，卸料时不会出现残料粘附滚筒的情况。配套的爬梯和顶部检修平台采用格栅板踏步，雨雪天气也不会出现打滑，护栏高度符合现场安全规范，日常巡检时能直接观察到头部滚筒的运转状态。驱动装置布置在下部进料端，相比上置驱动的方案，检修时不用攀爬高位平台，配重张紧装置设置在机架底部，张紧行程预留了300mm，能覆盖皮带使用半年后的自然伸长量，不用频繁裁剪皮带。整个结构没有复杂的定制铸件，90%的零部件都是标准型材和通用件，后期维护更换配件的成本极低，针对燃料片里混杂的少量金属切屑，下部回程段还加装了磁性吸附条，能提前把切屑吸附出来，避免切屑进入滚筒划伤皮带表面。
