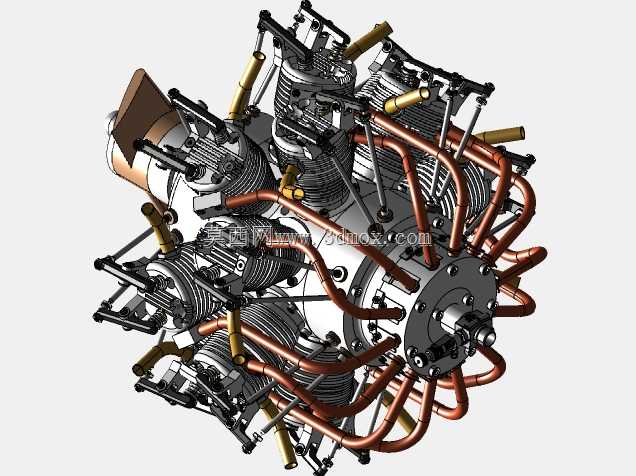

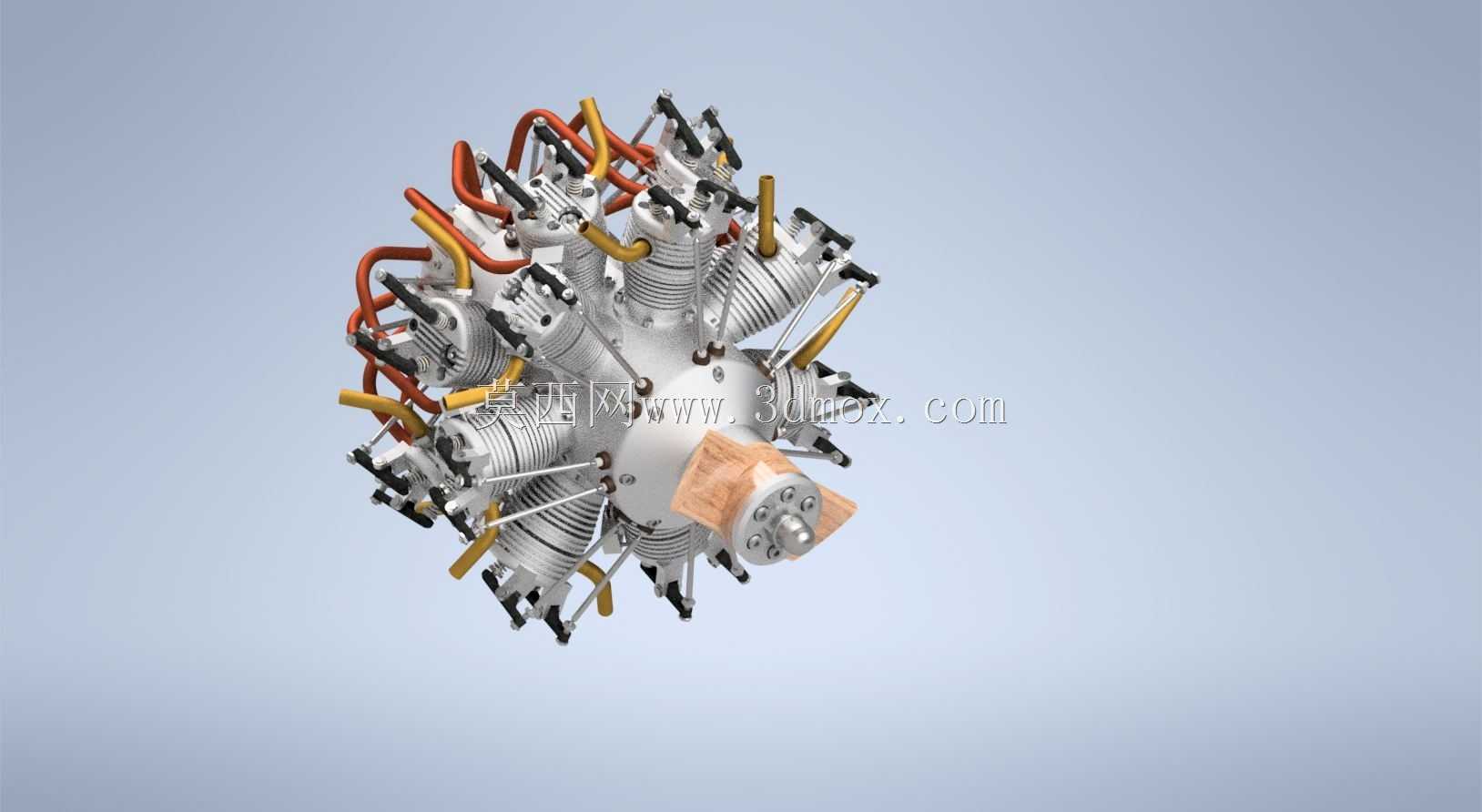

星型排布双组七缸径向动力装置

星型径向气缸的管路排布一直是加工装配环节的高频痛点，多组缸体沿中心曲轴呈放射状分布时，铜质导气管的弯折角度、固定点位稍有偏差，就会在整机振动时出现管路干涉、接头松脱的隐患。这套双组七缸径向动力结构在管路走向上做了针对性适配，每根导气管沿缸体散热片外缘的预留间隙走线，弯折处避开了连杆往复运动的扫掠区间，管卡固定点位直接落在缸体加强筋的预制凸台上，不需要额外在薄壁缸体上打孔攻丝，既避免了缸体气密性受损的风险，也让后期管路检修更换时不需要拆解周边缸体组件。

缸体与中心曲轴箱的对接面做了止口定位设计，不需要复杂工装就能保证七个缸体的同轴度公差控制在允许范围内，装配时每个缸体的固定螺栓采用对角交替锁紧的方式，能避免单侧压紧导致的曲轴卡滞问题。散热片的厚度沿缸体轴向做了渐变处理，靠近燃烧室的区域散热片更密集，根部做了圆角过渡，既减少压铸成型时的应力集中问题，也能在高速运转时引导气流沿散热片间隙流通，避免局部过热导致的缸体变形。

外露的操纵杆与管路接头的位置都做了错位避让，日常调整点火提前角或者检修油路时，工具不会和周边管路发生磕碰。曲轴输出端的连接法兰做了加厚处理，键槽位置预留了退刀槽，加工时不需要特殊定制刀具就能完成铣削，装配时平键的推入阻力更小，也能避免长期交变载荷下键槽边缘出现崩裂。不同缸体的推杆长度做了分组标识，装配时不需要反复测量调整气门间隙，同组零件可以直接互换，大幅缩减了总装环节的调校时长。

导气管的接头采用了球面密封结构，相比传统平垫密封能承受更大的振动载荷，即使在整机满负荷运转的高频振动下，也不会出现漏气漏油的问题。缸体侧面的工艺孔堵头采用了铜质密封垫，安装时只需要按规定扭矩锁紧，就能保证长期使用的气密性，不需要额外打密封胶，后期拆解维护也更方便。整个结构的零件拆分充分考虑了小批量加工的工艺特性，没有复杂的异形曲面结构，常规的车铣设备就能完成绝大多数零件的加工，不需要投入特殊的成型模具，对于实训教学或者小批量试制场景来说，能大幅降低加工成本与制作周期。
