通用LS系列V型汽车发动机结构

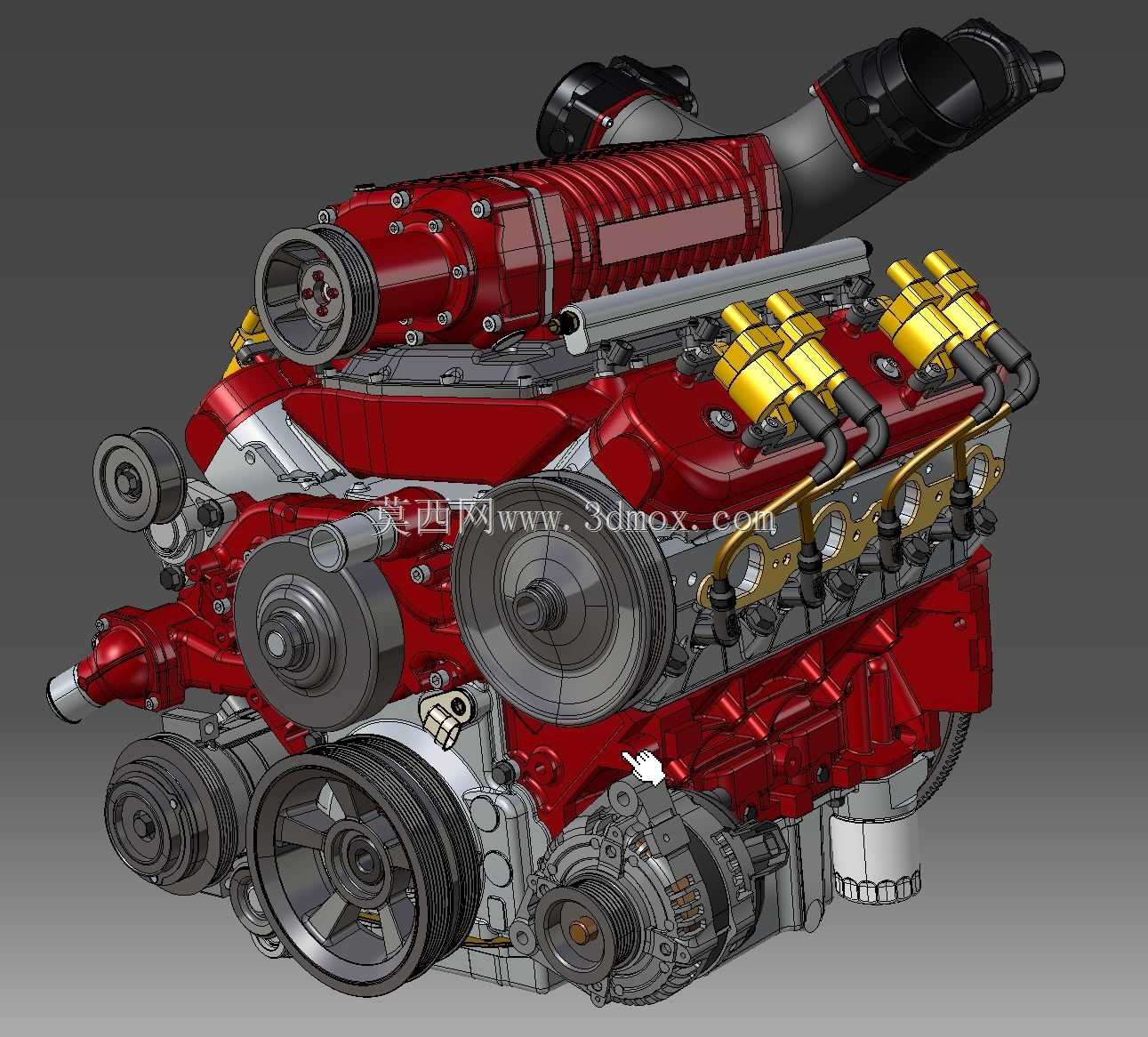

量产机型的附件轮系布局常因张紧轮行程冗余不足，在皮带老化伸长后出现打滑异响，这套结构在重构时特意将空调压缩机、发电机、水泵的带轮基准面做了共面校准，把张紧臂的摆动角度预留了12%的冗余量，就算皮带长期使用出现蠕变伸长，也能靠张紧轮的自适应行程维持足够的包角，不会出现高速工况下的丢转问题。红色缸体部分的曲面过渡没有追求视觉上的极致顺滑，而是在气门室罩盖的散热筋位置做了0.8mm的拔模斜度适配，兼顾压铸成型时的脱模流畅度，不会出现粘模导致的边角缺料，同时散热筋的间距控制在12mm，既保证了高速行驶时的气流换热效率，也避免了间隙过小积尘后难以清理的问题。顶部的机械增压器壳体和进气歧管的连接面，特意做了0.15mm的平面度公差预留，装配时配合成型密封垫就能完全杜绝增压工况下的漏气问题，不用额外打胶也能满足1.2bar的增压压力密封需求，后期拆解维护也不会因为残胶难以清理。点火线圈的插接件位置特意留出了15mm的操作空间，不用拆卸周边附件就能直接拔插更换，日常维护的操作便利性提升不少，曲轴前端的扭转减震器轮毂和皮带轮的配合面做了滚花处理，就算大扭矩输出工况下也不会出现相对滑移，避免皮带轮错位导致的轮系偏磨。油底壳的造型做了适配前置后驱布局的倾斜避让，不会和车辆的前副车架出现运动干涉，同时放油螺塞的位置特意设在油底壳最低处的侧方，保养放油时不会出现旧油残留，也不会因为托底直接磕碰到螺塞导致漏油。
