仿生多指柔性机械手掌结构设计

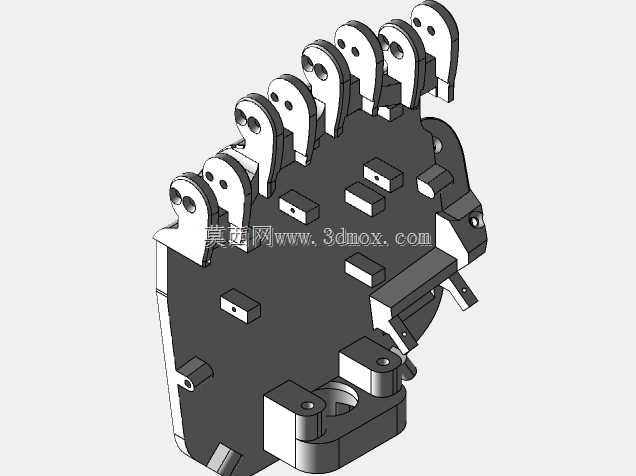

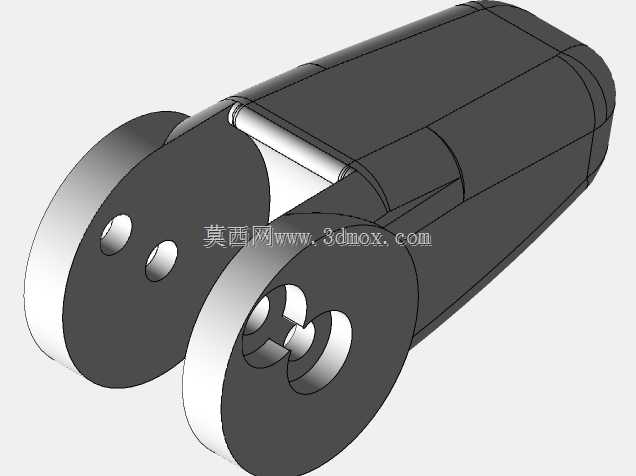

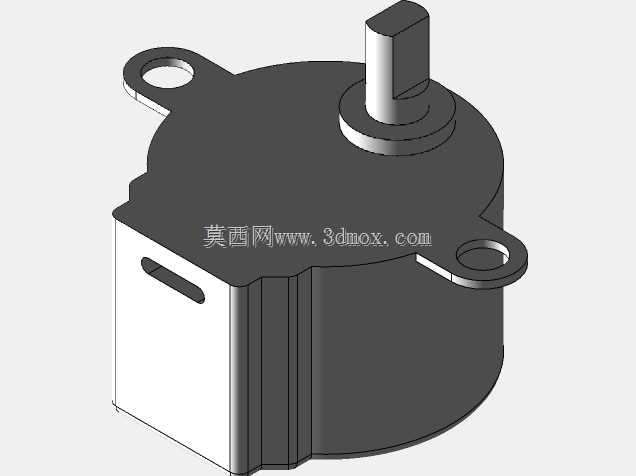

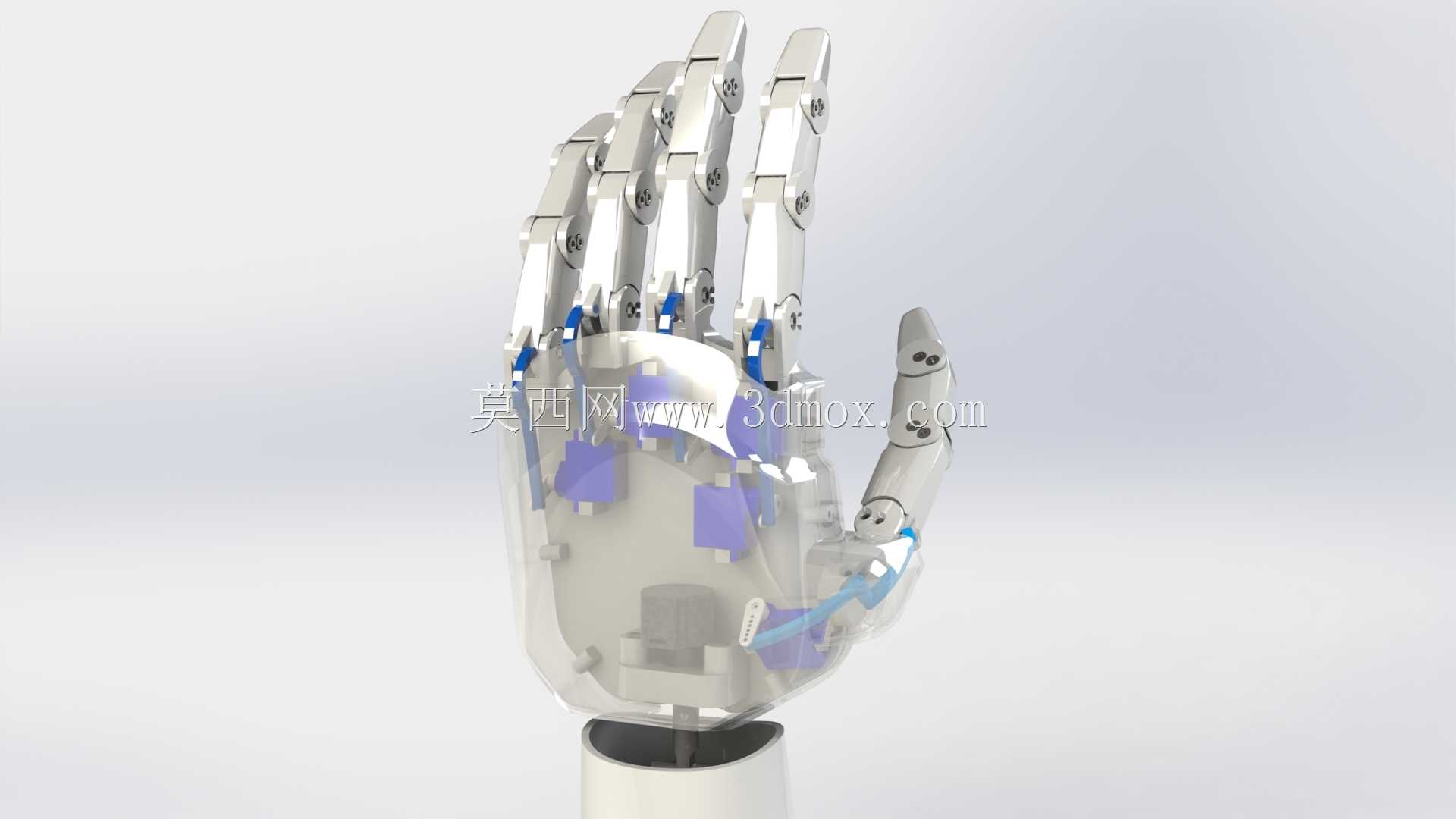

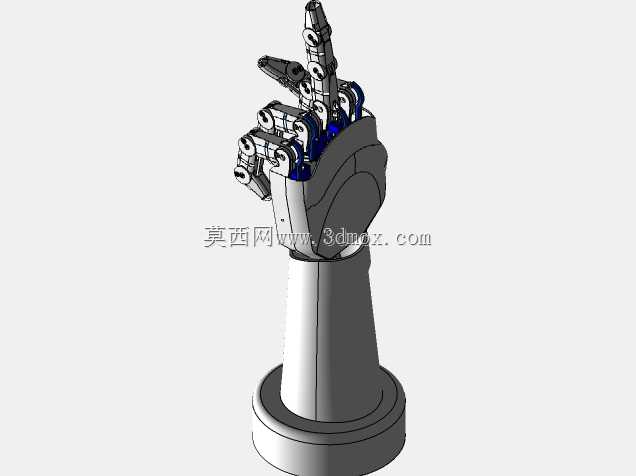

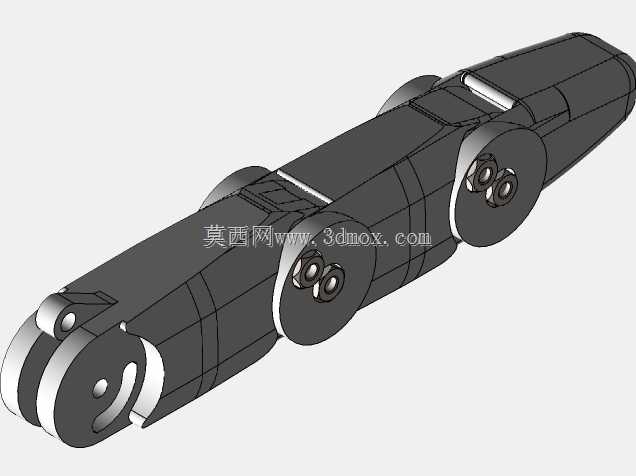

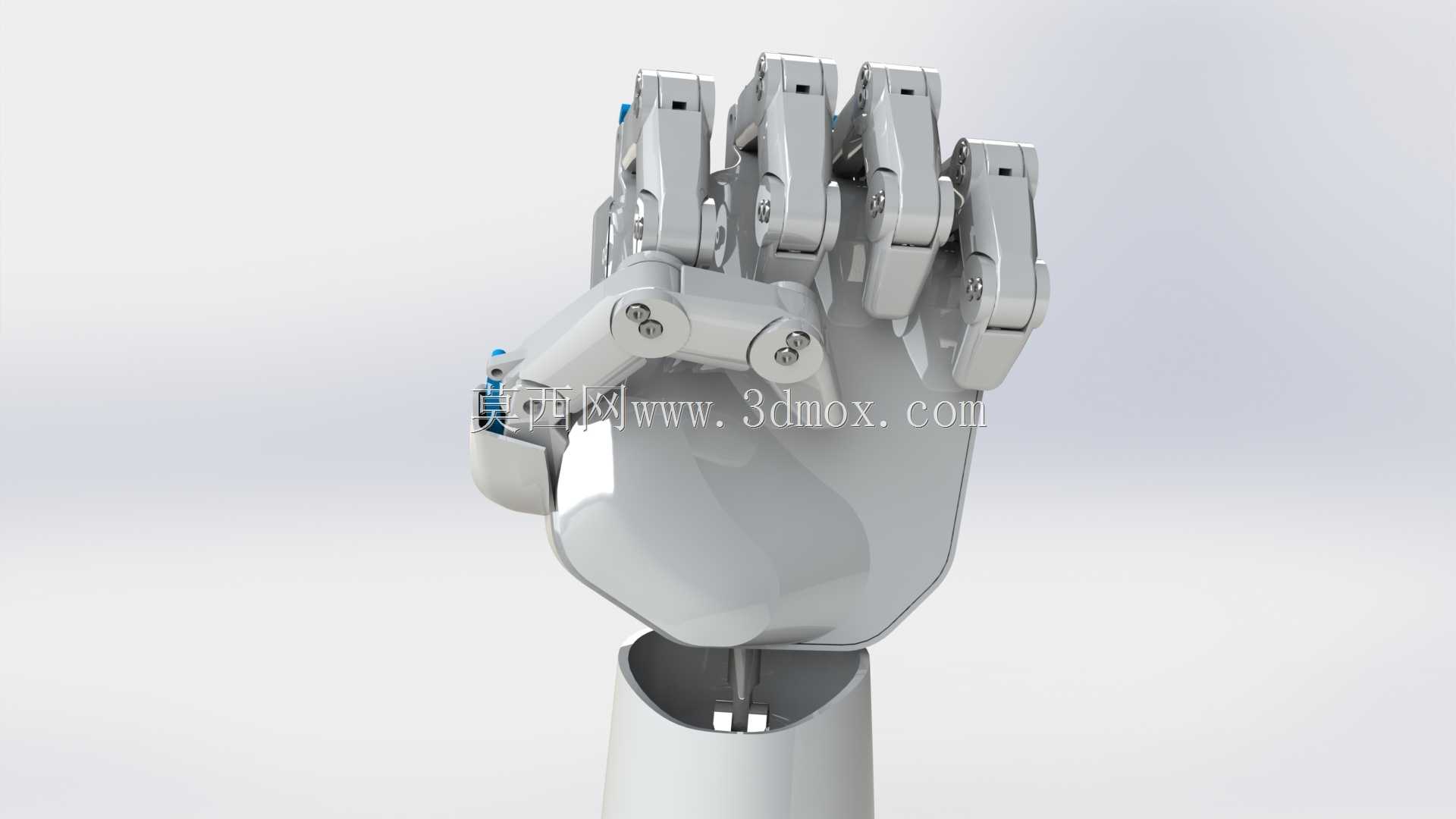

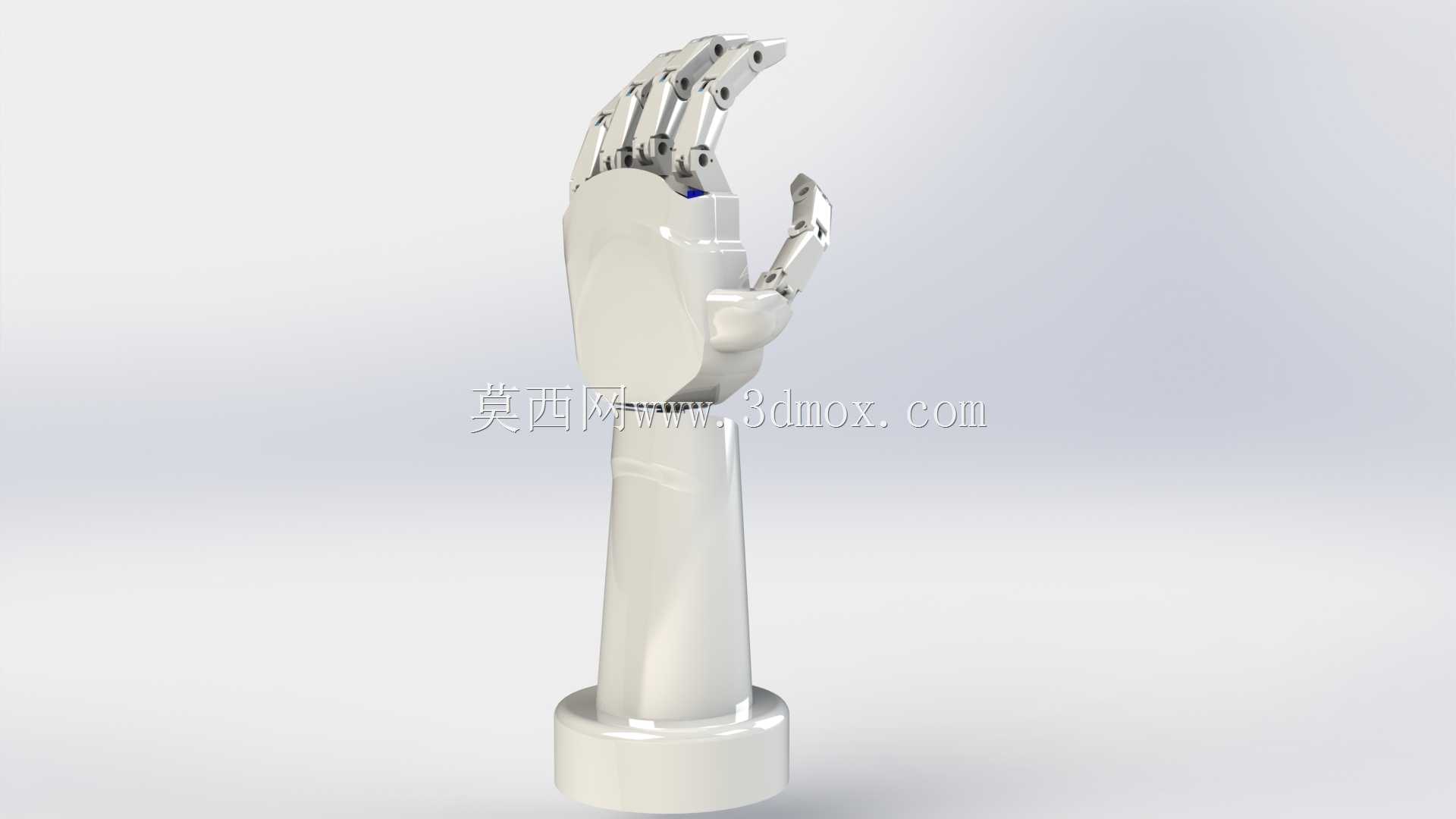

仿生灵巧手的关节公差控制一直是小批量加工里的高频痛点，指节间的转动副如果采用常规间隙配合，长期往复摆动后很容易出现尼龙垫片磨损导致的旷量，抓取轻薄工件时会出现指尖对位偏差。这款手掌结构在指节铰接处做了嵌入式限位凸台，不需要额外加装定位销，单靠指节注塑件本身的止口结构就能把摆动角度限制在合理区间，省掉了后续装配时配磨垫片的工序。掌部的透明护罩不是单纯做外观展示，内壁预留的走线槽刚好能容纳五根手指的舵机控制线，槽边做了圆角倒边处理，避免装配时拉扯线材刮破绝缘层，护罩和掌骨基座的配合面做了0.1mm的止口差，打胶固定后不会出现拼接缝隙错位的问题。拇指的偏置摆角做了15度的内收优化，和其余四指的对掌行程刚好覆盖日常抓取的大部分尺寸区间，不需要额外增加拇指的自由度就能实现圆柱、方块、薄片等不同形态物件的稳定握持，舵机安装位的卡槽做了轻微的过盈设计，压入后不需要额外打螺丝就能固定舵机外壳，后期维护更换时只需要用撬片就能取出，不用拆解整个掌体结构。指节表面的软胶包覆层预留了0.2mm的粘合凹槽，和硬质塑料指骨贴合时不会出现边缘起翘的问题，指尖的弧形接触面做了细微的防滑纹理，不需要额外粘贴防滑垫就能提供足够的接触摩擦力。掌部基座和手腕连接的法兰盘做了定位销孔，和步进电机输出轴对接时能保证同轴度误差控制在0.05mm以内，高速摆动时不会出现偏心抖动的问题。内部的传动连杆全部采用模块化设计，单根连杆损坏时不需要拆解整个手指结构，只需要拔出对应铰接轴就能更换备件，大幅降低后期维护成本。
