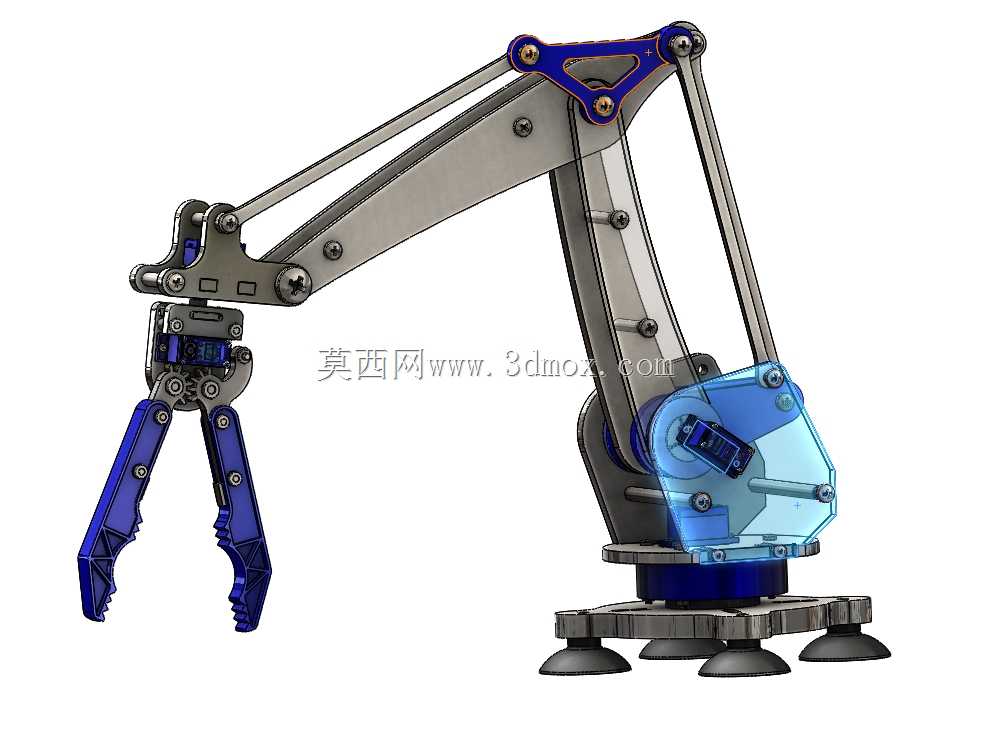

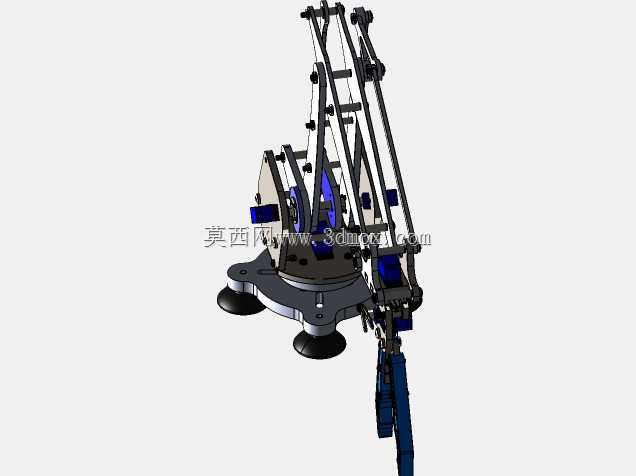

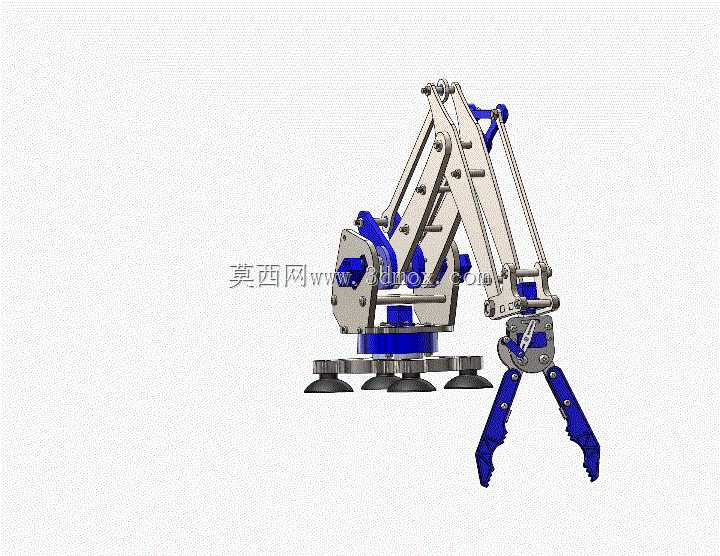

带吸盘夹爪双工位多自由度机械臂

车间里常规单夹爪机械臂在切换平面吸取、异形件夹持工序时，往往需要停机更换末端执行器，单次换工装耗时超十分钟，连续作业时的产能损耗常年居高不下，这款双末端构型的机械臂正是瞄准这一现场痛点做的结构适配。夹爪侧的指节做了分段铰接设计，每段铰接孔的同轴度公差控制在0.02mm以内，避免夹取异形工件时出现偏载打滑，指面预留的防滑纹安装槽可以直接粘贴聚氨酯垫片，不需要二次加工就能适配不同粗糙度的工件，夹爪开合的联动杆采用偏心销连接，装配时可以通过转动偏心销微调开合行程，抵消连杆加工带来的尺寸误差，不需要反复修配铰孔。吸盘侧的四个真空吸盘采用浮动安装结构，每个吸盘的导杆都套有微型压缩弹簧，接触不平整平面时弹簧可以自适应补偿10mm以内的高度差，不会因为硬接触导致吸盘边缘漏气，吸盘支架和臂体的连接面做了定位销孔，更换不同尺寸吸盘组时能快速对位，不需要重新校准吸盘的水平度。旋转底座的回转支承采用交叉滚子构型，相比普通深沟球轴承能同时承受轴向、径向和倾覆力矩，臂体全伸展抓取最大负载时底座不会出现翘曲晃动，底座和伺服电机的连接采用胀紧套传动，相比键连接没有传动间隙，正反转切换时的定位精度能提升一个等级，也避免了长期启停冲击导致的键槽磨损问题。臂体的连杆采用镂空减重设计，在保证结构刚性的前提下把运动惯量降低了近三成，伺服电机加减速时的冲击更小，臂体铰接处的轴承座都设计了注油通道，日常维护时不需要拆解臂体就能直接加注润滑脂，能大幅延长铰接件的使用寿命。走线全部藏在连杆内部的走线槽里，运动时不会出现线缆拖拽、剐蹭的问题，也避免了车间油污、焊渣直接腐蚀线缆外层。
