码垛线配套袋料夹持搬运机械手

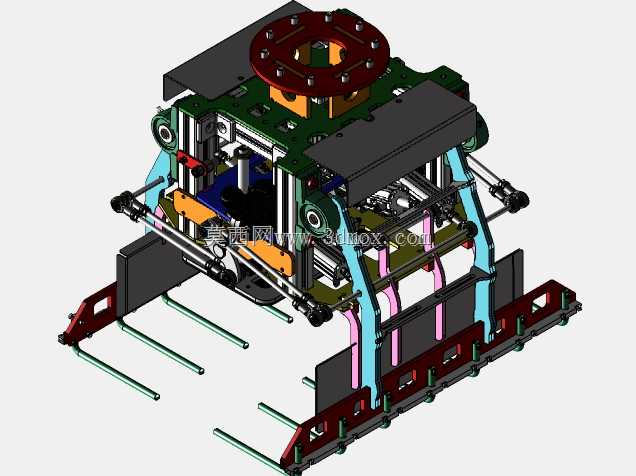

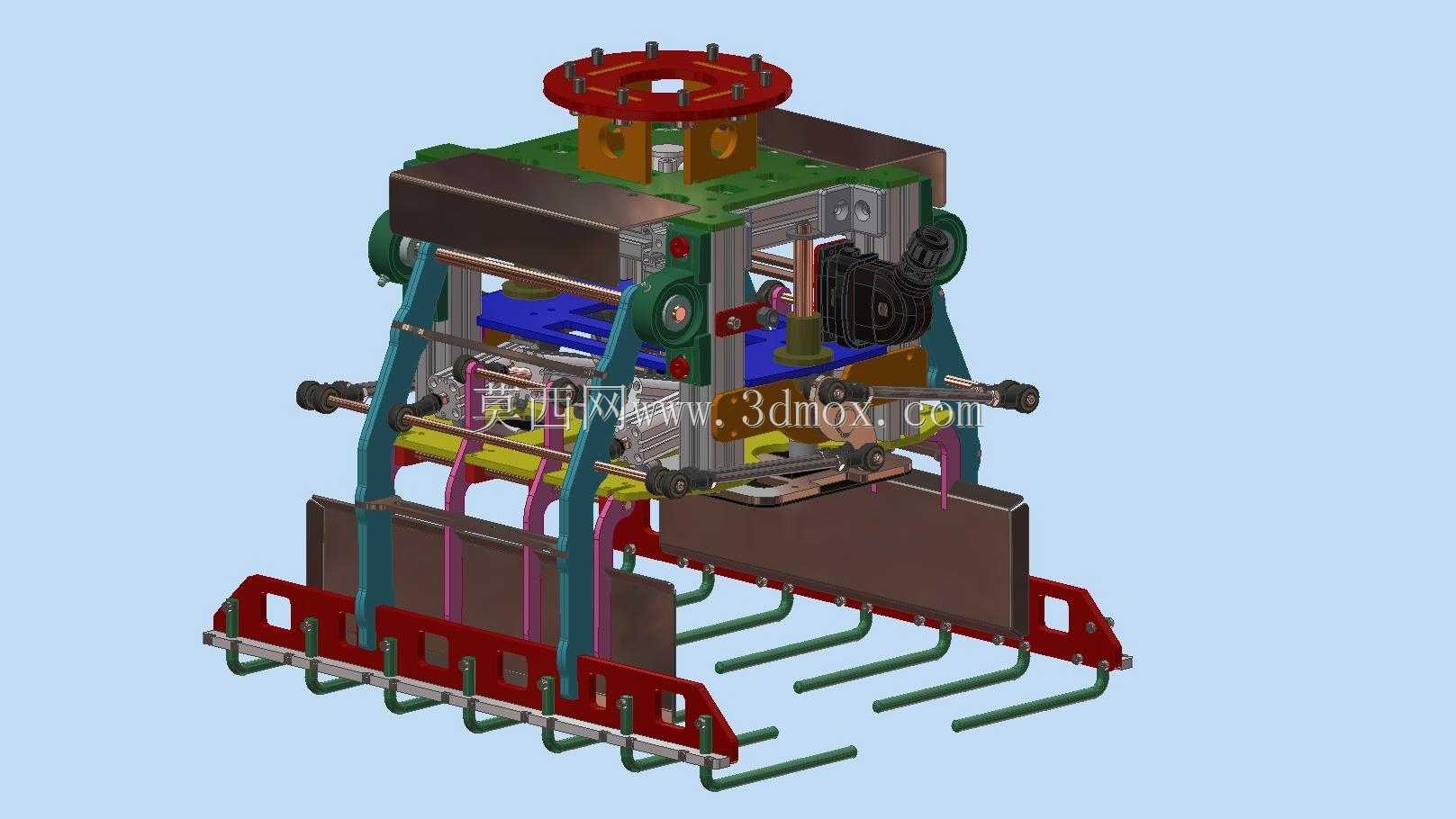

袋装物料码垛现场长期存在夹爪受力不均导致的破袋、漏料问题，软质包装袋在夹持过程中易出现局部应力集中，轻则袋身褶皱变形影响码垛整齐度，重则包装破损造成物料散落，增加后续清理成本与物料损耗。这款夹持机械手的结构设计完全围绕袋料夹持的受力特性做适配，底部多组平行排布的弧形托指，弧度经过反复调试，刚好贴合袋装物料装满后的底部自然形变曲线，接触时不会出现硬棱角硌破袋身的情况，托指间距控制在12厘米，既不会因为间距过大让软袋从缝隙下垂，也不会因为间距过小增加不必要的结构重量。两侧的夹持立板做了向内的微倾角，夹持时受力点从袋身中部向上下均匀分散，不会像垂直立板那样把所有夹持力集中在袋身中间一条线上，配合立板表面贴附的防滑橡胶层，即使是表面沾有少量粉尘的编织袋，也能在0.3MPa的夹持气压下保持稳定不滑落，不会出现转运过程中掉袋的情况。顶部的法兰连接盘做了等距分布的8个安装孔，孔位公差控制在±0.02mm，能直接适配市面上主流的六轴工业机器人末端安装位，不需要额外做转接板，减少了末端执行器的整体高度，能适配更低的码垛工位空间。中部的导向轴采用镀铬硬轴配合直线轴承，夹持开合过程中两侧立板的平行度偏差不会超过0.1mm，不会出现单边夹持力度大、另一边虚夹的情况，导向轴两端做了防脱卡簧槽，即使长期往复运动出现轴承磨损，也不会出现轴体脱出的安全隐患。驱动部分的气缸安装座做了腰型孔调节位，安装时可以根据实际使用的气缸行程微调安装位置，不需要重新加工安装孔，适配不同规格的袋料夹持需求，气缸两侧加了液压缓冲器，开合到位时没有刚性碰撞的异响，也能减少长期冲击带来的紧固件松动问题。走线部分全部采用拖链内置排布，气管和传感器线缆不会外露在机构外侧，码垛过程中不会勾碰到周边的料架或者传送带，拖链的弯曲半径刚好匹配线缆的最小弯曲要求，长期往复弯折也不会出现气管折损、线缆断芯的情况。整个机构的受力框架采用型钢焊接后去应力处理，再做整体机加工，焊接后的变形量控制在0.05mm以内，长期承受满负载夹持的交变应力也不会出现框架变形，所有外露的紧固件都采用防松螺母搭配弹垫，即使在高频次的码垛节拍下连续运行，也不会出现螺丝松动脱落的问题。
